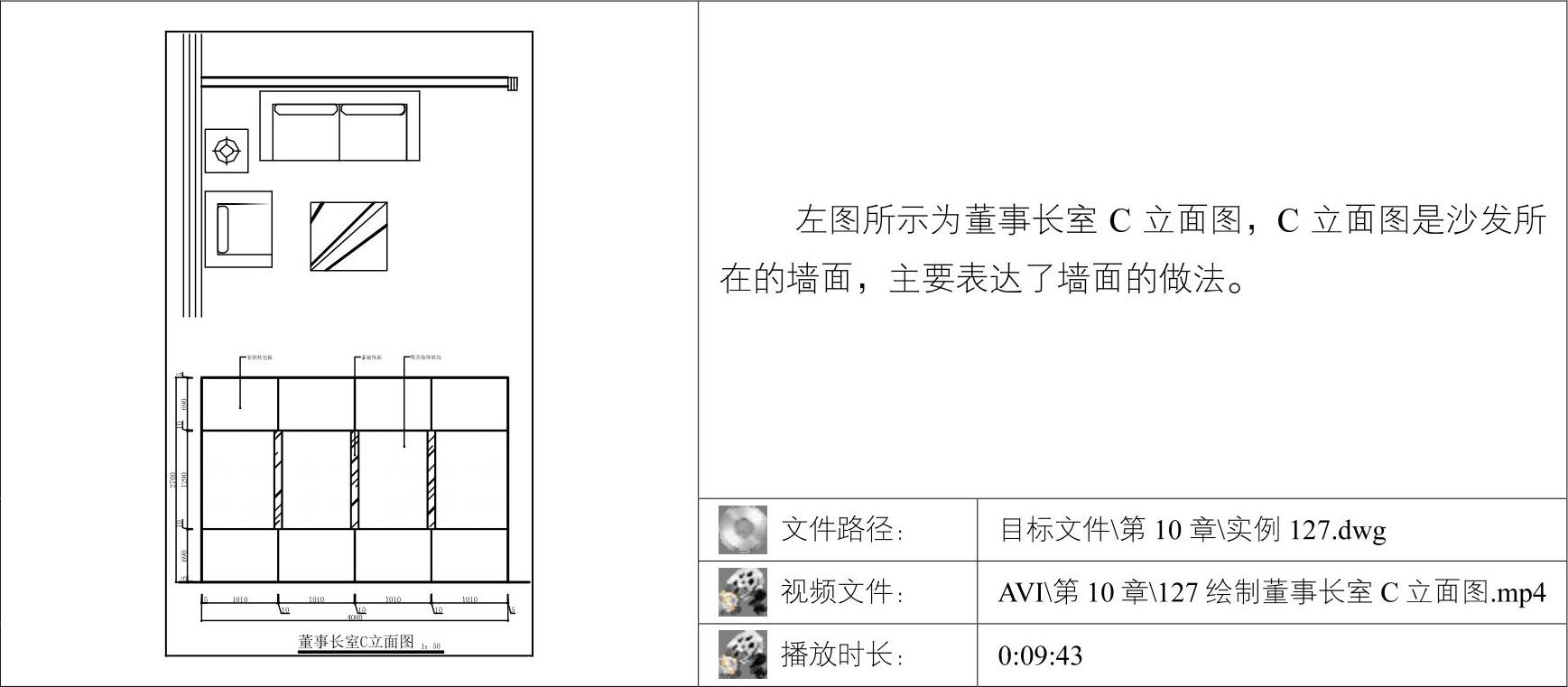

01调用COPY/CO复制命令，复制平面布置图上董事长室C立面图的平面部分，并对图形进行旋转。

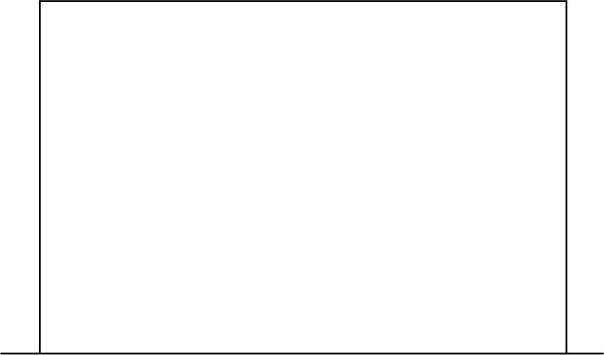

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制C立面图的基本轮廓，如图10-48所示。

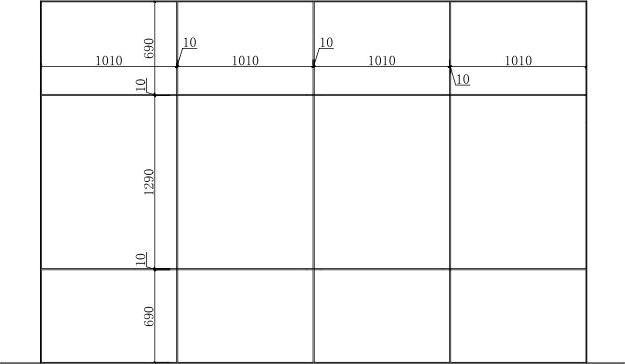

03调用LINE/L直线命令、OFFSET/O偏移命令和TRIM/TR修剪命令，绘制墙面造型，如图10-49所示。

图10-48 绘制C立面图的基本轮廓

图10-49 绘制墙面造型

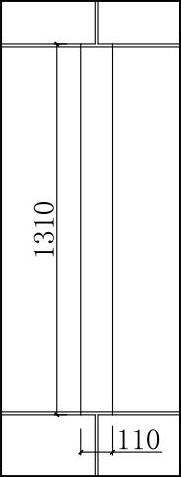

04调用RECTANG/REC矩形命令，绘制尺寸为110×1310的矩形，如图10-50所示。

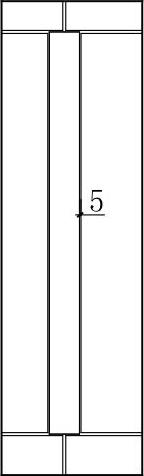

05调用OFFSET/O偏移命令，将矩形向内偏移5，并对矩形进行修剪，如图10-51所示。

图10-50 绘制矩形

图10-51 偏移矩形

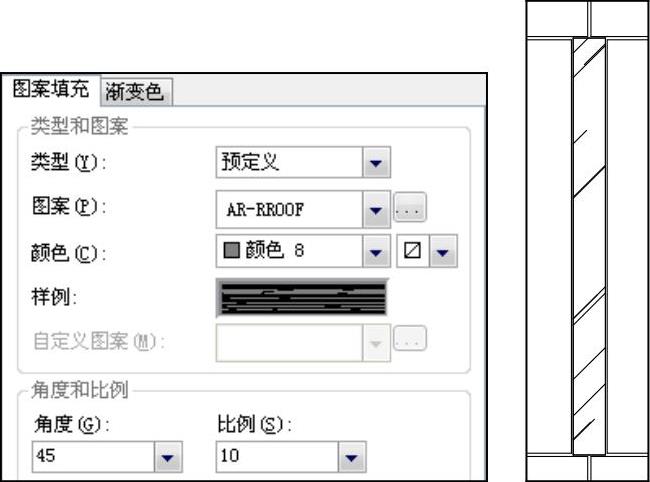

06调用HATCH/H图案填充命令，在矩形内填充图案，如图10-52所示。

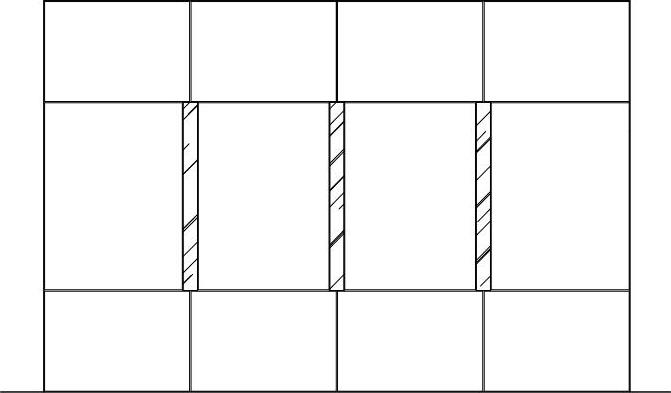

07调用COPY/CO复制命令，将图形复制到其他位置，并对多余的线段进行修剪，效果如图10-53所示。(www.daowen.com)

图10-52 填充参数和效果

图10-53 复制图形

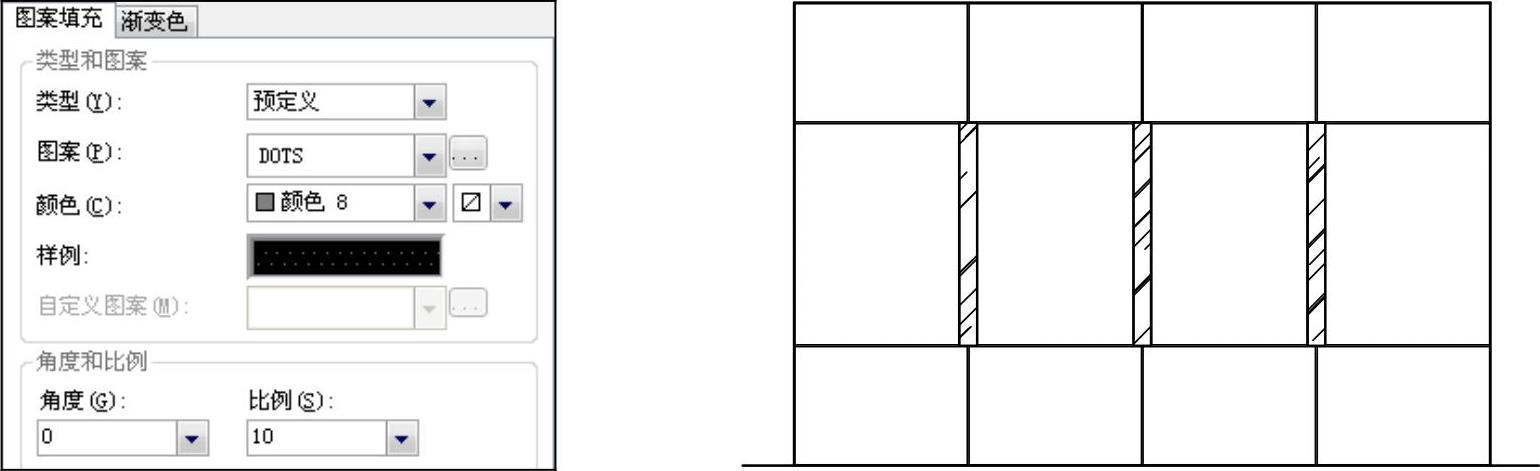

08调用HATCH/H图案填充命令，在墙面填充图案，填充参数和效果如图10-54所示。

图10-54 填充参数和效果

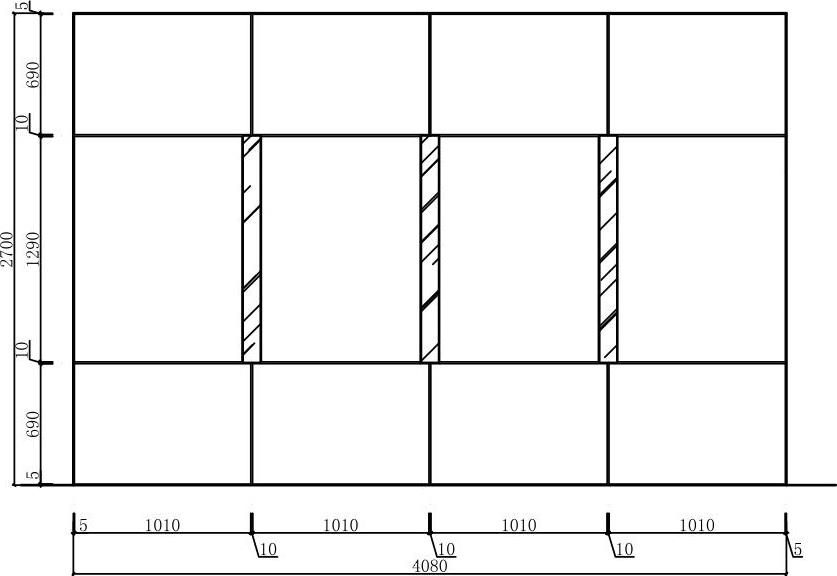

09调用DIMLINEAR/DLI线性命令，标注立面图的尺寸，如图10-55所示。

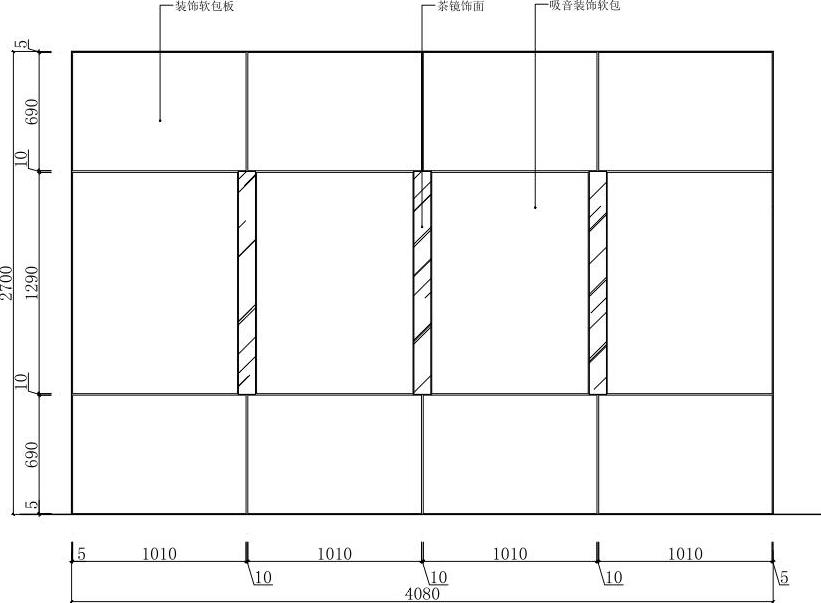

10调用MLEADER/MLD多重引线命令，标注立面图材料名称，如图10-56所示。

11调用INSERT/I插入命令，插入“图名”图块，完成董事长室C立面图的绘制。

图10-55 标注立面图尺寸

图10-56 标注立面图材料名称
