01调用COPY/CO复制命令，复制平面布置图上董事长室A立面图的平面部分，并对图形进行旋转。
02设置“LM_立面”图层为当前图层。

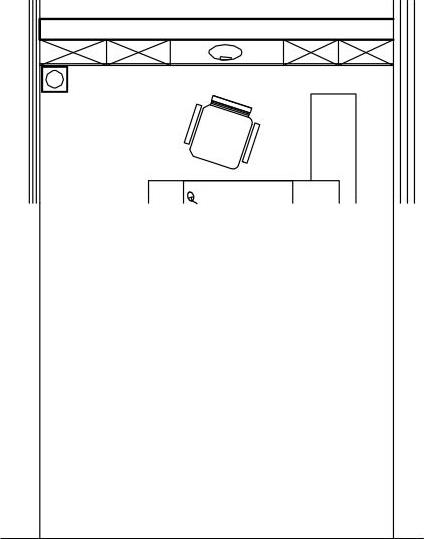

03调用LINE/L直线命令，绘制A立面图的墙体和地面，如图10-34所示。

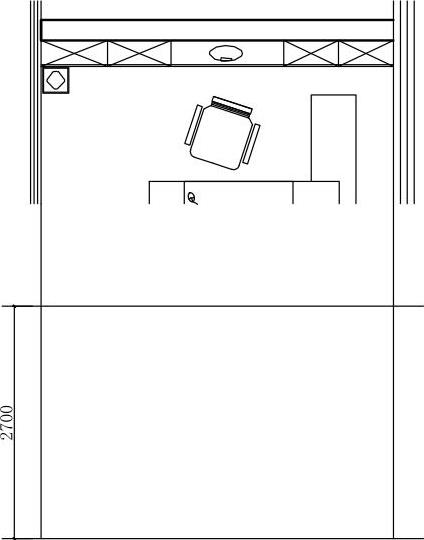

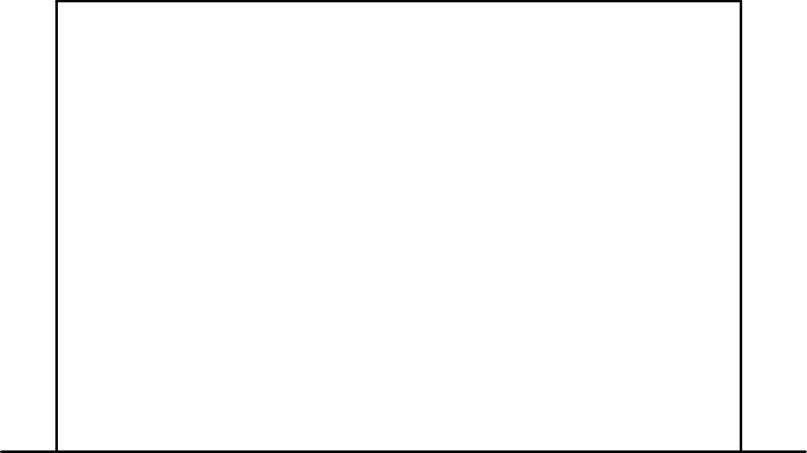

04调用OFFSET/O偏移命令，向上偏移地面2700，得到顶棚底面，如图10-35所示。
图10-34 绘制墙体和地面
图10-35 绘制顶棚
05调用TRIM/TR修剪命令，修剪出立面轮廓，并将立面外轮廓转换至“LM_立面”图层，如图10-36所示。

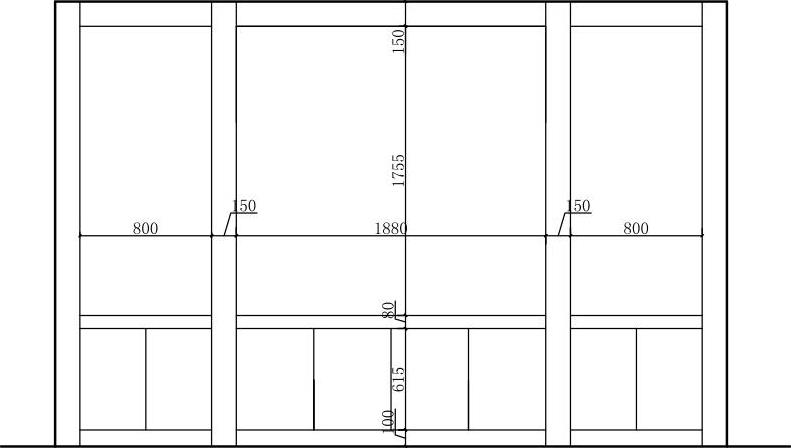

06调用LINE/直线命令和OFFSET/偏移命令，绘制装饰柜的基本轮廓，如图10-37所示。
图10-36 A立面基本轮廓
图10-37 绘制基本轮廓

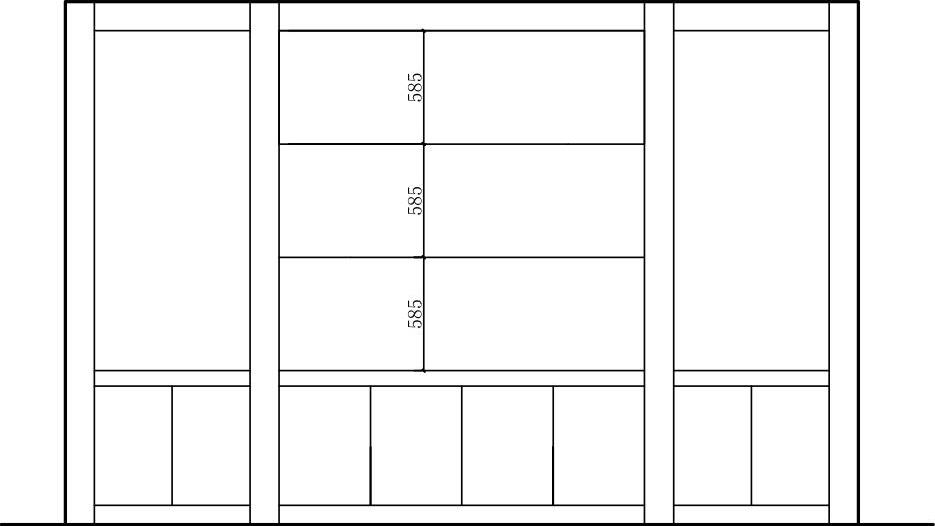

07调用LINE/直线命令，在中间区域绘制如图10-38所示线段。

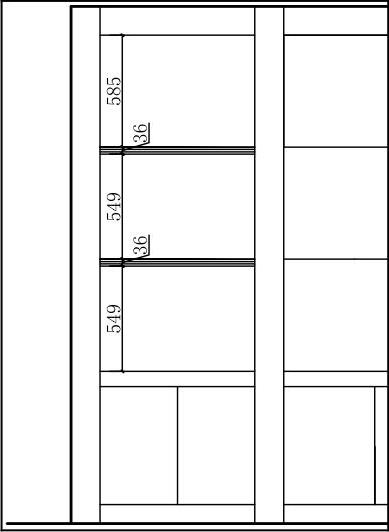

08调用RECTANG/REC矩形命令和COPY/CO复制命令，绘制玻璃层板，如图10-39所示。
图10-38 绘制线段
图10-39 绘制玻璃层板

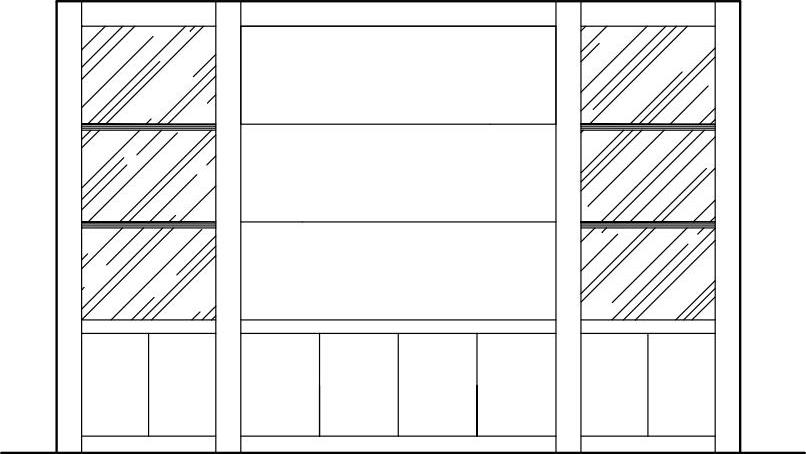

09调用HATCH/H图案填充命令，对装饰柜两侧区域填充
图案表示玻璃，如图10-40所示。

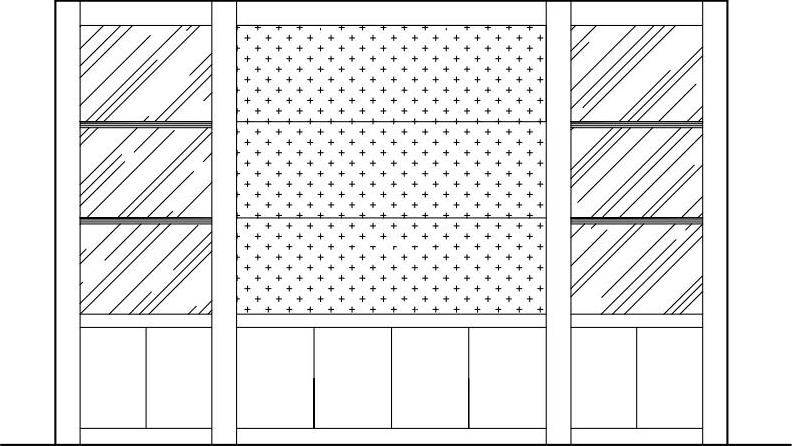

10调用HATCH/H图案填充命令，对装饰柜中间区域填充
图案，如图10-41所示。
(www.daowen.com)
图10-40 填充图案
图10-41 填充图案

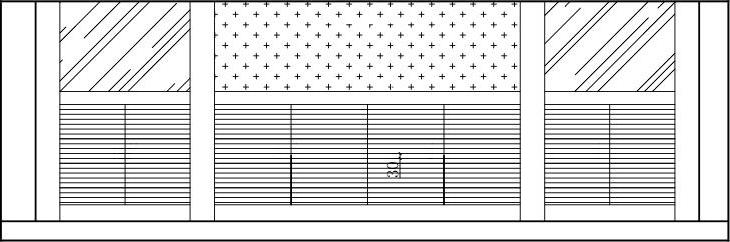

11在柜体下方填充
图案，效果如图10-42所示。

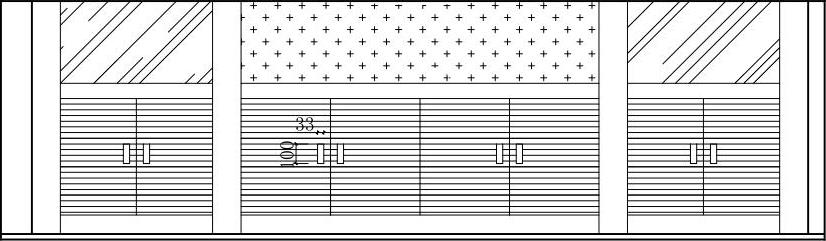

12调用RECTANG/REC矩形命令、TRIM/TR修剪命令和COPY/CO复制命令，绘制柜门拉手，如图10-43所示。
图10-42 绘制柜体图案
图10-43 绘制拉手

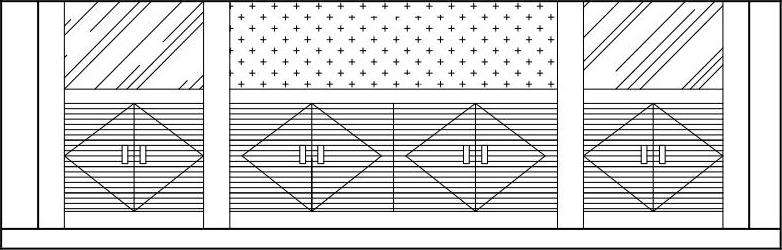

13调用LINE/L直线命令，绘制折线，表示柜门开启方向，如图10-44所示。

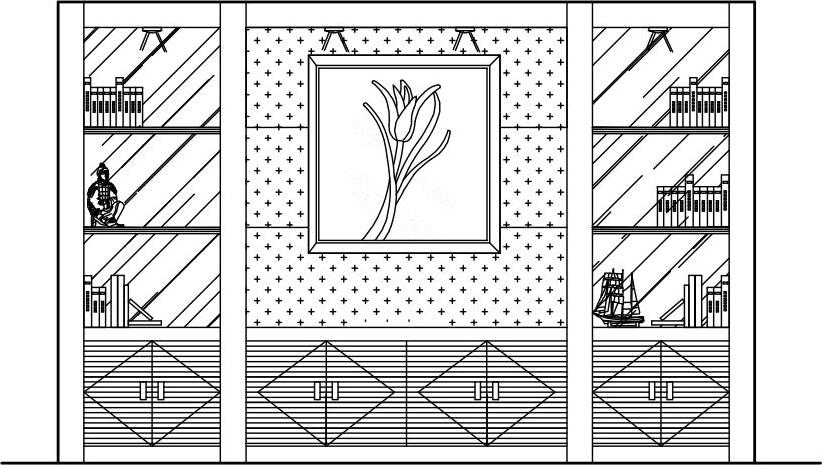

14插入图块。打开配套光盘提供的“第10章\家具图例.dwg”文件，选择其中的射灯、装饰画、装饰品和书籍等图块，将其复制至立面区域，并进行修剪，如图10-45所示。
图10-44 绘制折线
图10-45 插入图块
15设置“BZ_标注”为当前图层。设置当前注释比例为1：50。

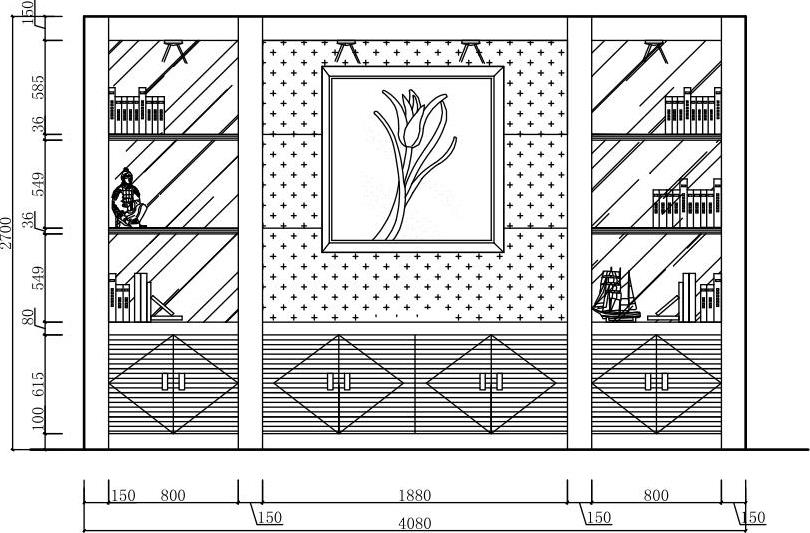

16调用DIMLINEAR/DLI线性命令或执行【标注】|【线性】命令标注尺寸，效果如图10-46所示。

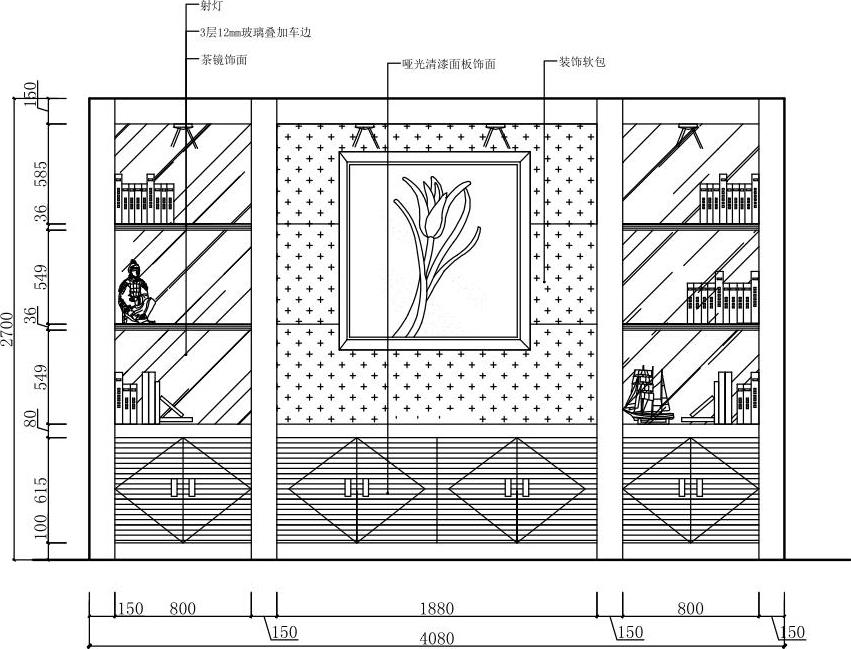

17调用MLEADER/MLD多重引线命令，标注材料说明，效果如图10-47所示。

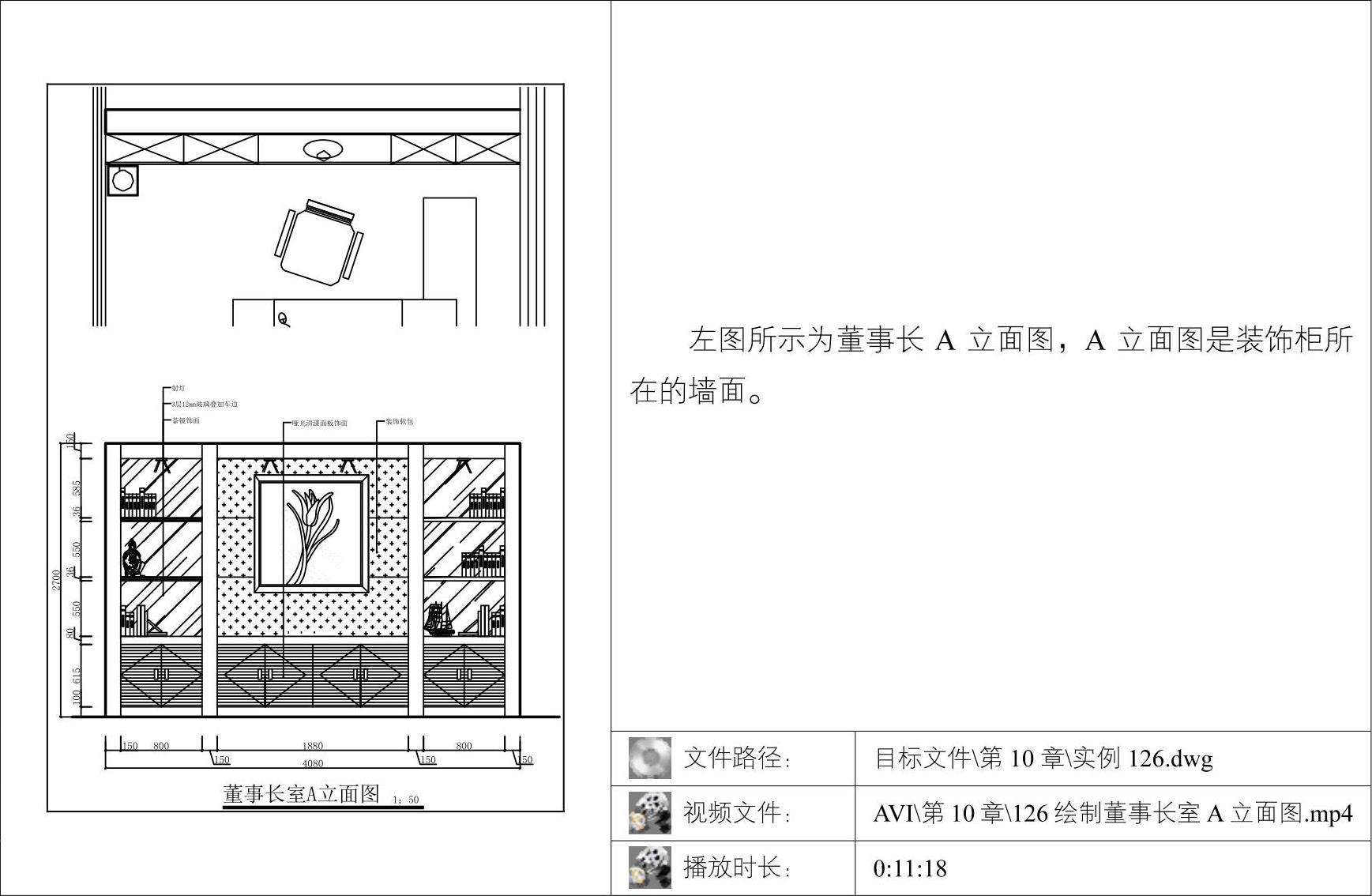

18调用INSERT/I插入命令，插入“图名”图块，设置A立面图名称为“董事长室A立面图”。董事长室A立面图绘制完成。
图10-46 尺寸标注
图10-47 文字说明
