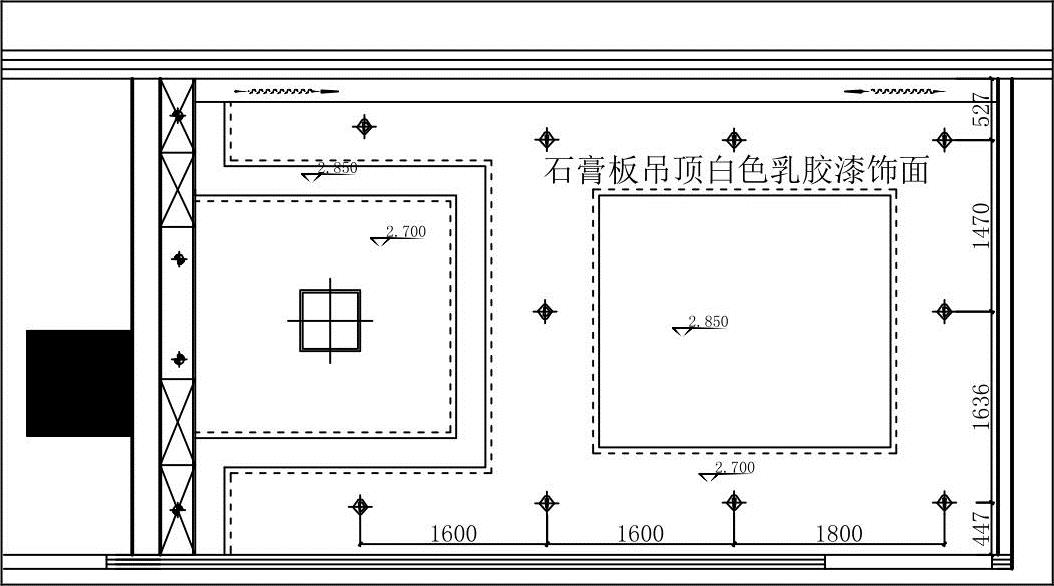

图10-15所示为董事长室顶棚图，下面讲解绘制方法。

图10-15 董事长室顶棚图

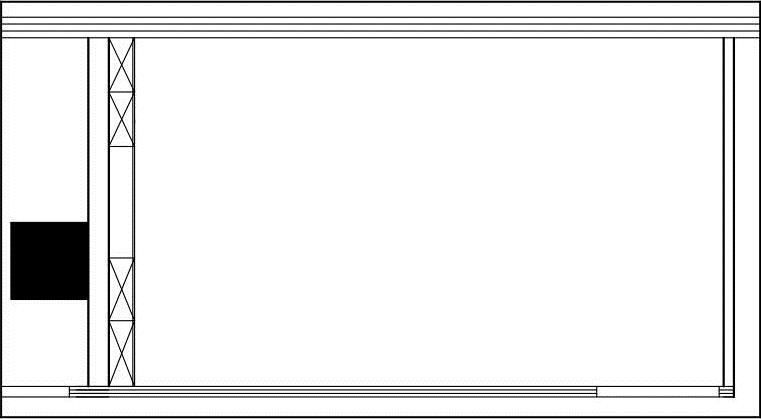

01调用COPY/CO复制命令，复制办公空间平面布置图，删除与顶棚图无关的图形，然后绘制墙体线，如图10-16所示。

02设置“DD_吊顶”图层为当前图层。

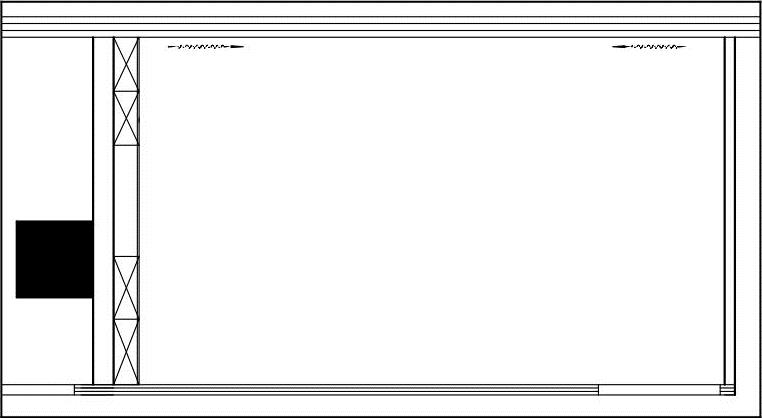

03调用PLINE/PL多段线命令、MOVE/M移动命令和MIRROR/MI镜像命令，绘制窗帘，如图10-17所示。

图10-16 整理图形

图10-17 绘制窗帘

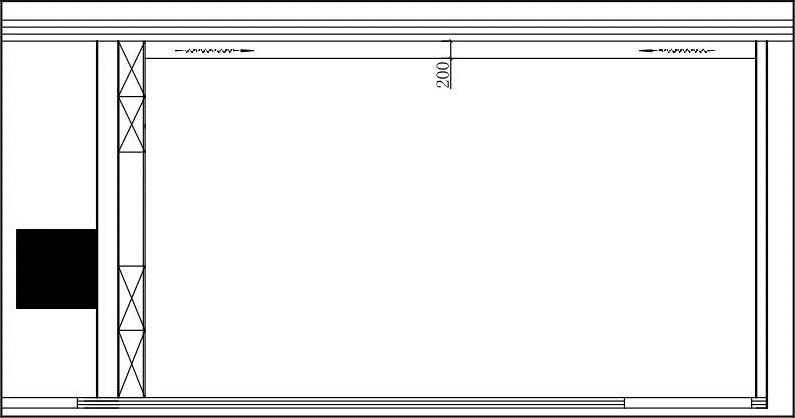

04调用LINE/L直线命令，绘制窗帘盒，窗帘盒的宽度为200，如图10-18所示。

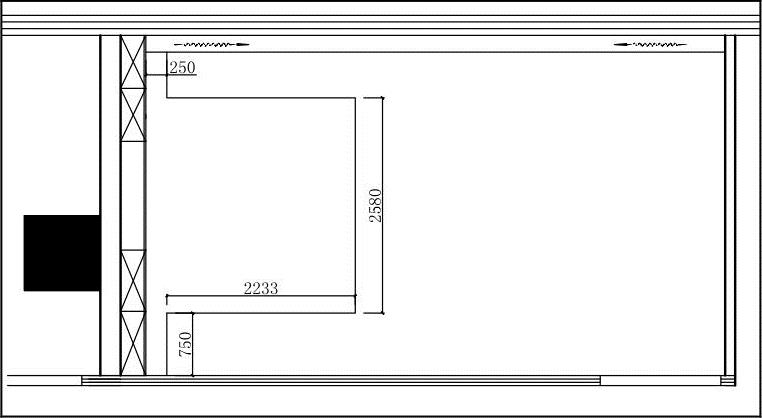

05调用PLINE/PL多段线命令，绘制如图10-19所示多段线。

图10-18 绘制窗帘盒

图10-19 绘制多段线

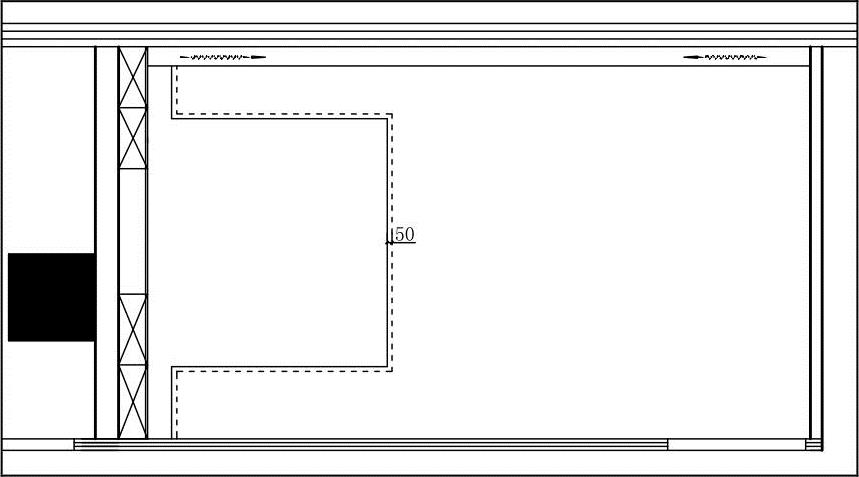

06调用OFFSET/O偏移命令，将多段线向外偏移50，并设置为虚线表示灯带，如图10-20所示。

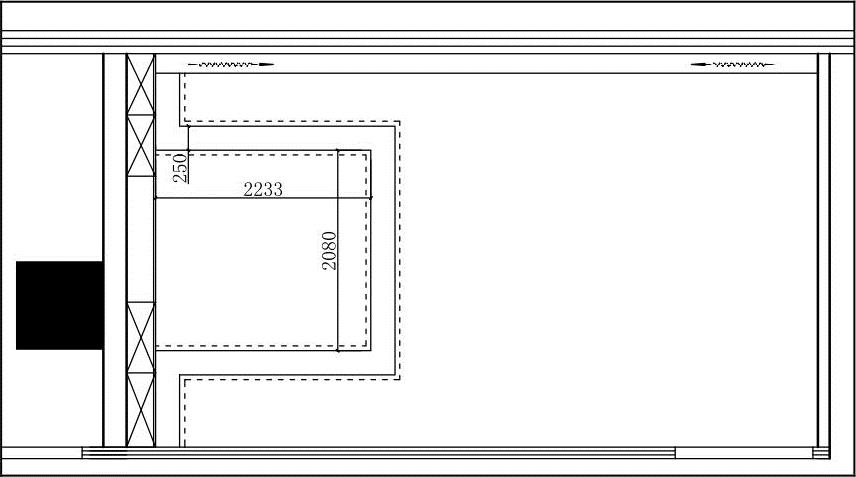

07调用PLINE/PL多段线命令和OFFSET/O偏移命令，绘制如图10-21所示吊顶造型。

图10-20 偏移多段线

(www.daowen.com)

图10-21 绘制吊顶造型

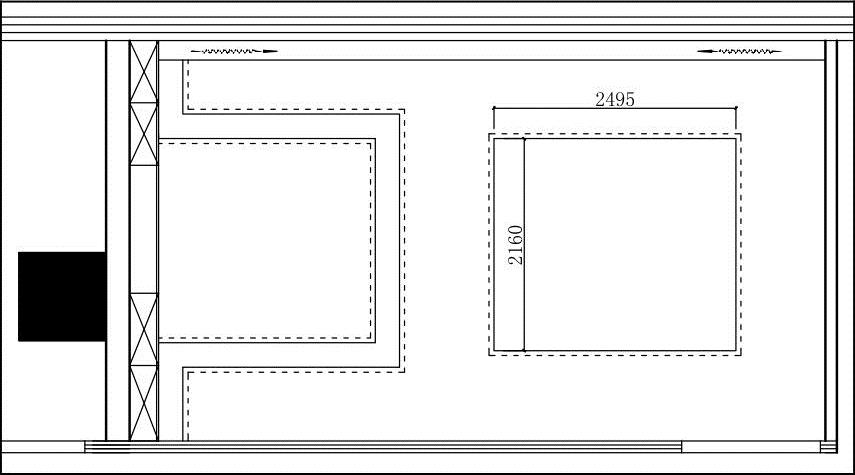

08调用RECTANG/REC矩形命令、OFFSET/O偏移命令和MOVE/M移动命令，绘制会客区吊顶造型，如图10-22所示。

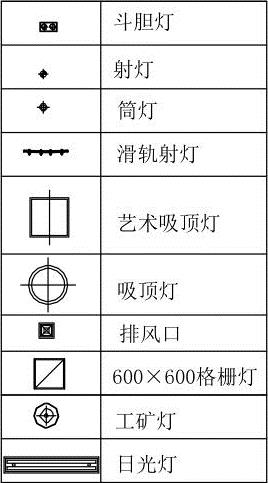

09布置灯具。从图库中复制图例表到本例图形窗口中，如图10-23所示。

图10-22 绘制会客区吊顶造型

图10-23 图例表

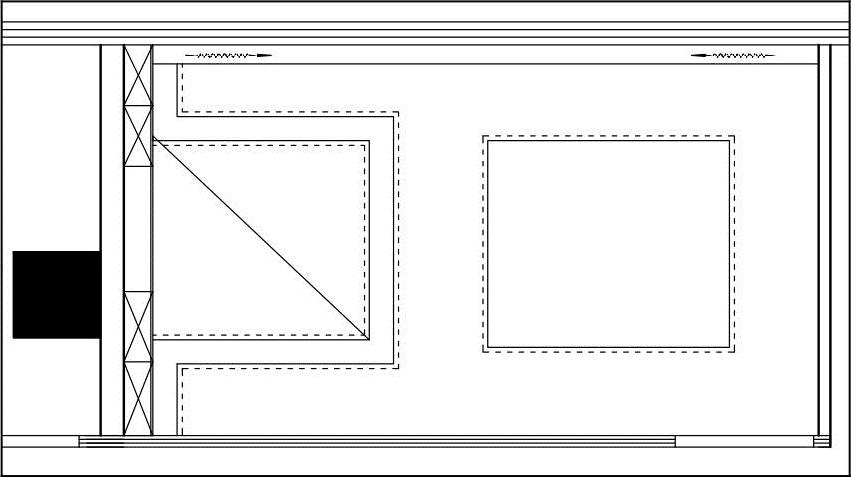

10调用LINE/L直线命令，在多段线内绘制一条对角线，如图10-24所示。

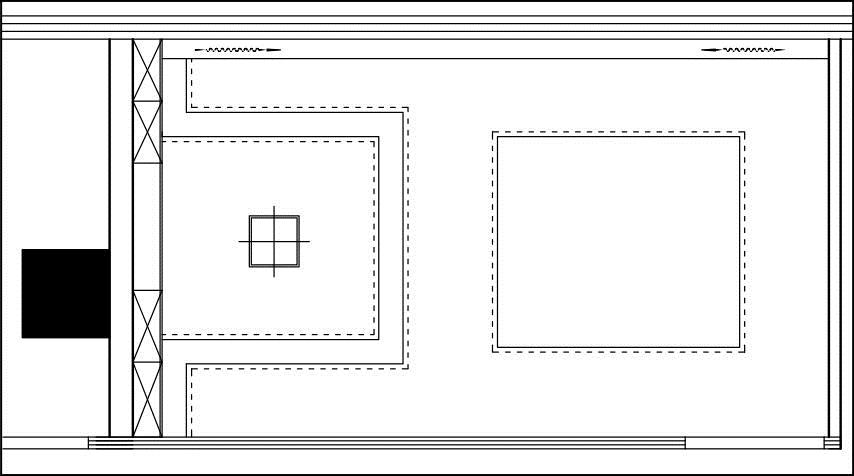

11调用COPY/CO复制命令，复制图例表中的艺术吸顶灯图例到辅助线中点上，然后删除辅助线，效果如图10-25所示。

图10-24 绘制线段

图10-25 复制灯具

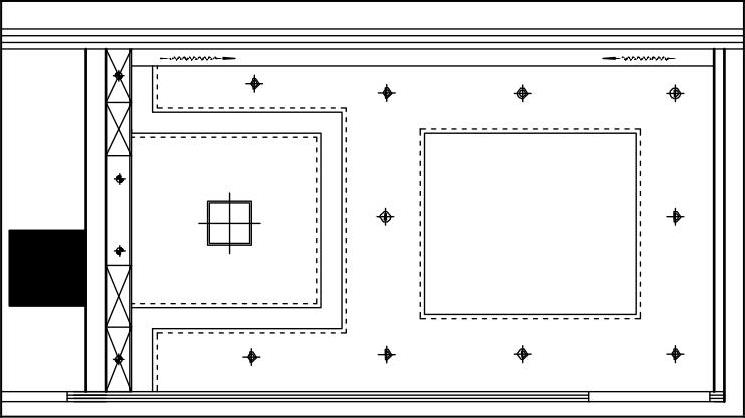

12调用COPY/CO复制命令，复制其他灯具到顶棚图中，效果如图10-26所示。

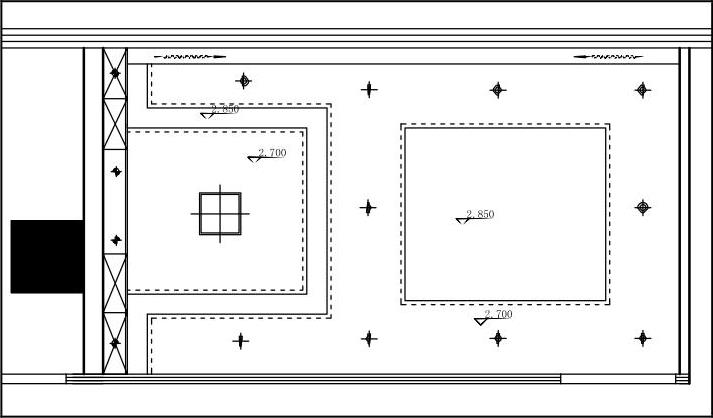

13调用INSERT/I插入命令，插入“标高”图块，如图10-27所示。

图10-26 布置灯具

图10-27 标注标高

14标注董事长室顶棚的尺寸和文字说明，完成最后的效果如图10-15所示。
