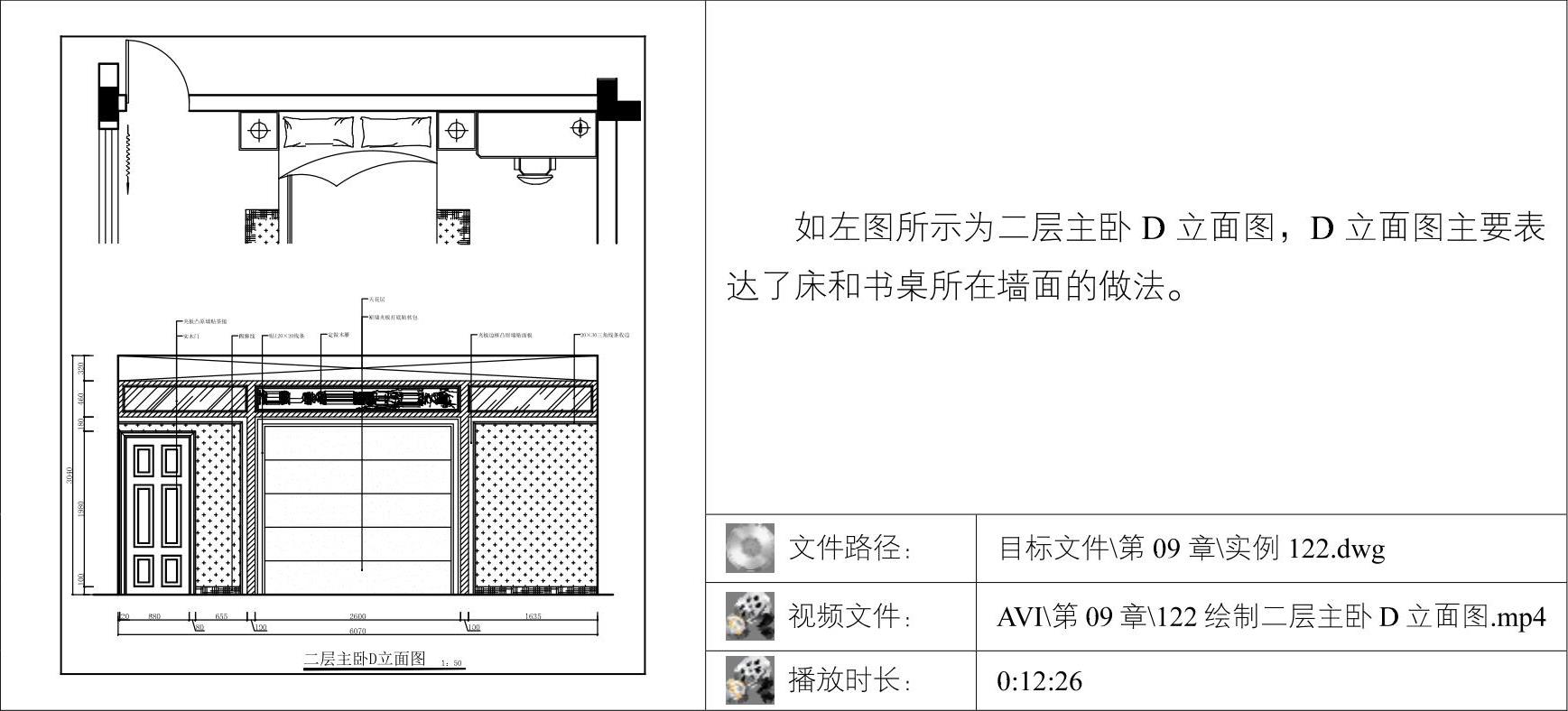

01调用COPY/CO复制命令，复制平面布置图上二层主卧D立面图的平面部分，并对图形进行旋转。

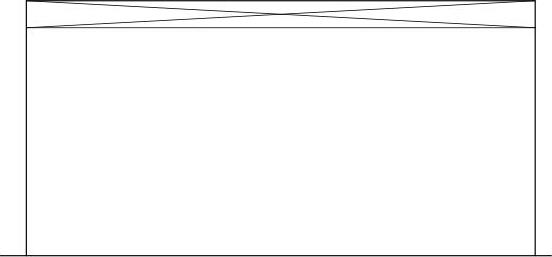

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制D立面的基本轮廓，如图9-164所示。

03调用LINE/L直线命令，绘制天花，如图9-165所示。

图9-164 绘制D立面的基本轮廓

图9-165 绘图天花

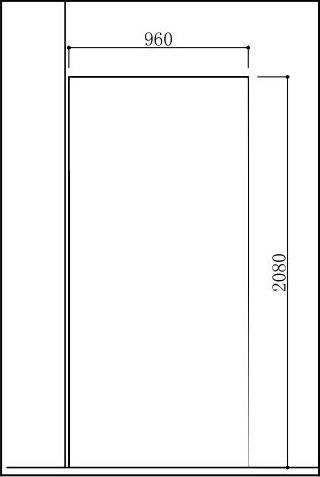

04绘制门。调用PLINE/PL多段线命令，绘制门的基本轮廓，如图9-166所示。

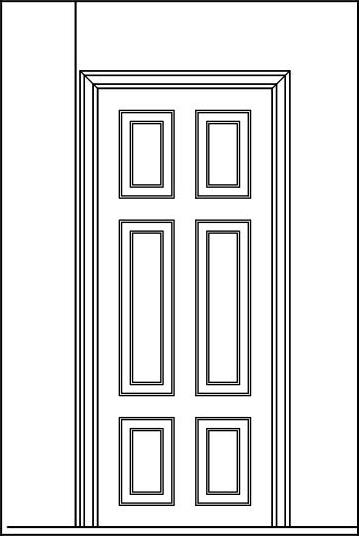

05调用OFFSET/O偏移命令，将多段线向内偏移20、40和20，得到门套，如图9-167所示。

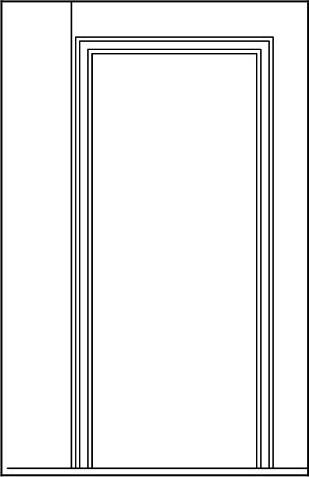

06调用LINE/L直线命令，连接多段线的交角处，如图9-168所示。

图9-166 绘制门的基本轮廓

图9-167 偏移多段线

图9-168 绘制线段

07调用RECTANG/REC矩形命令、OFFSET/O偏移命令和COPY/命令，绘制门面板上的造型，如图9-169所示。

08调用PLINE/PL多段线命令，绘制背景墙轮廓，如图9-170所示。

09调用OFFSET/O偏移命令，将多段线向内偏移30、60和30，如图9-171所示。

图9-169 绘制门面板上的造型

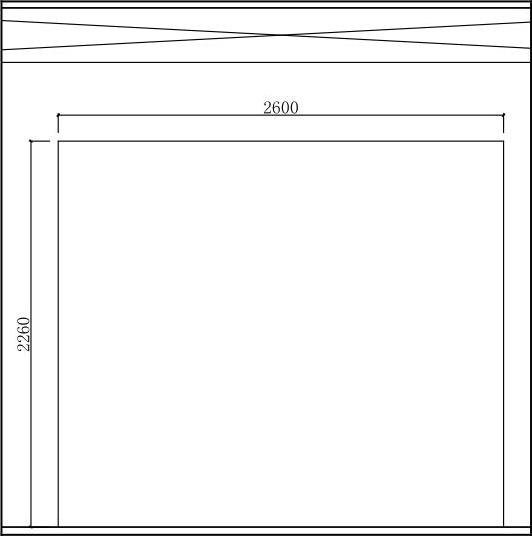

图9-170 绘制多段线

图9-171 偏移多段线

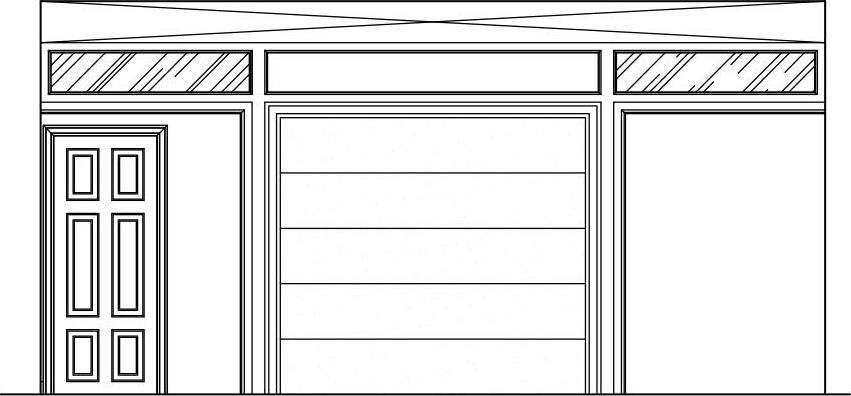

10调用LINE/L直线命令和OFFSET/O偏移命令，划分墙面，如图9-172所示。

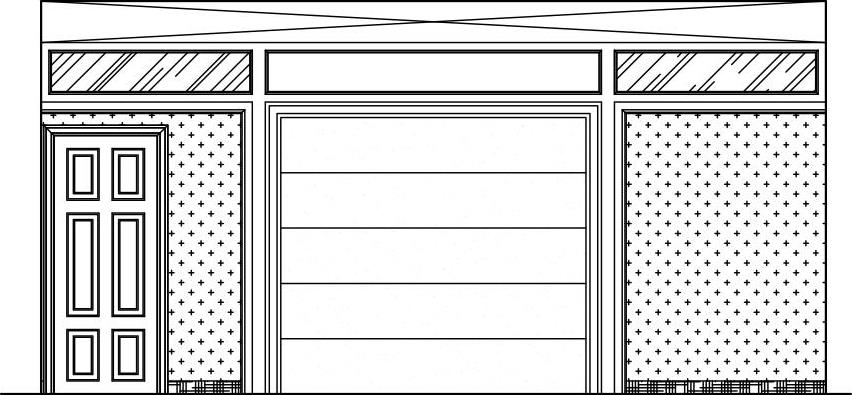

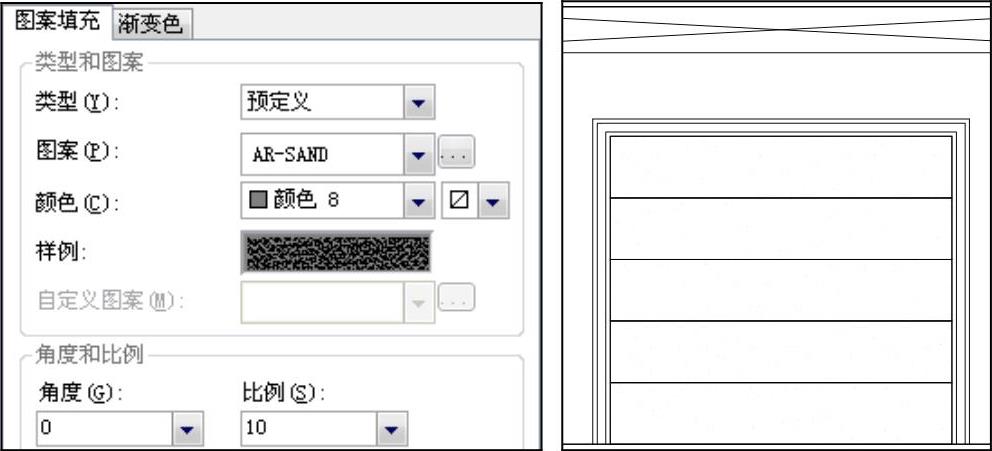

11调用HATCH/H图案填充命令，在背景墙面填充图案，填充参数和效果如图9-173所示。

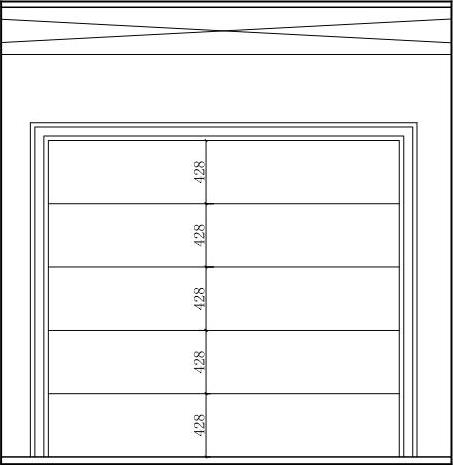

图9-172 划分墙面

图9-173 填充参数和效果(www.daowen.com)

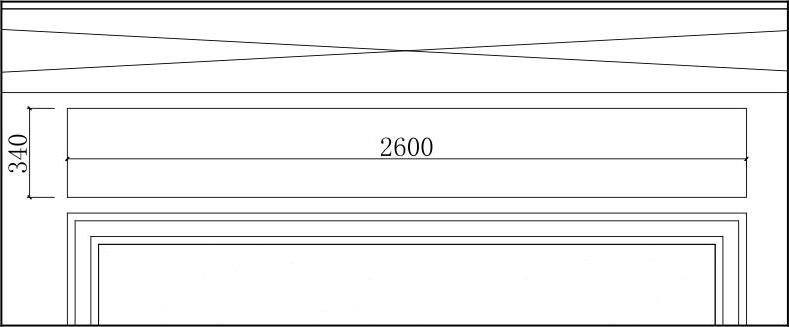

12调用RECTANG/REC矩形命令，在多段线上方绘制尺寸为2600×340的矩形，如图9-174所示。

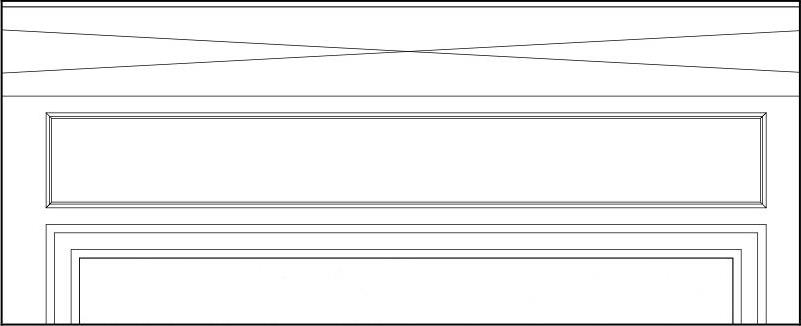

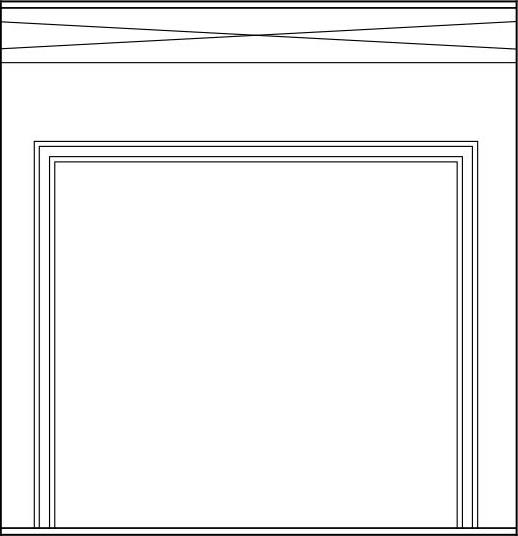

13调用OFFSET/O偏移命令，将矩形向内偏移，然后调用LINE/L直线命令，连接矩形的交角处，如图9-175所示。

图9-174 绘制矩形

图9-175 绘制线段

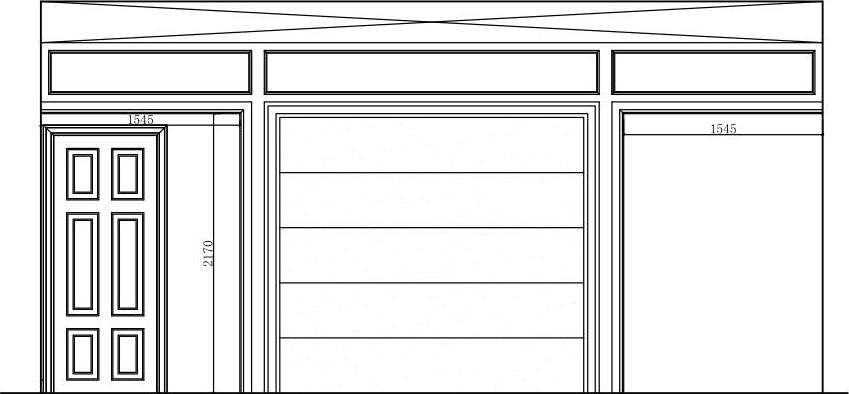

14使用同样的方法绘制其他同类图形，如图9-176所示。

15调用HATCH/H图案填充命令，在矩形内填充图案，如图9-177所示。

图9-176 绘制同类型图形

图9-177 填充图案

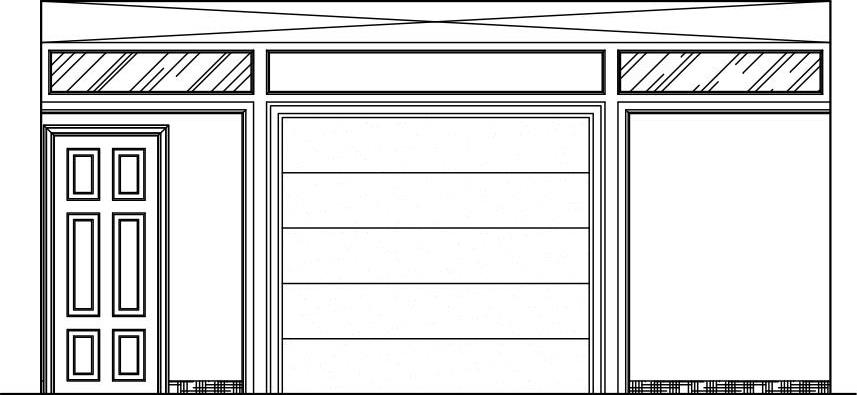

16调用LINE/L直线命令，绘制踢脚线，踢脚线的高度为100，并在踢脚线填充图案，如图9-178所示。

17调用HATCH/H图案填充命令，对两侧墙面填充图案，如图9-179所示。

图9-178 绘制踢脚线

图9-179 填充两侧墙面

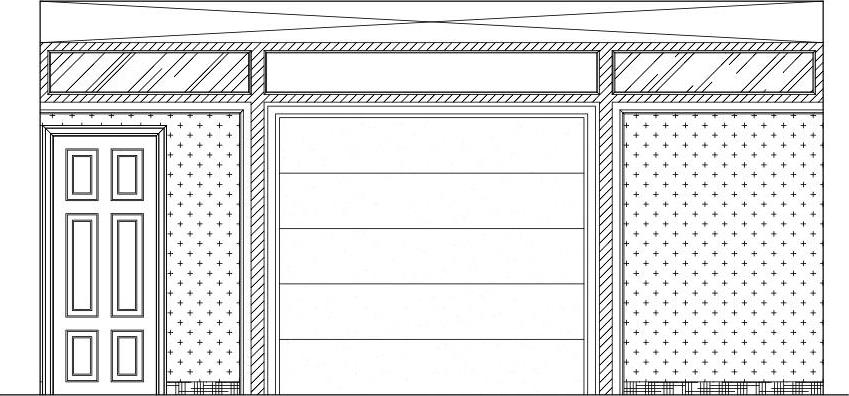

18调用HATCH/H图案填充命令，对墙面填充图案，如图9-180所示。

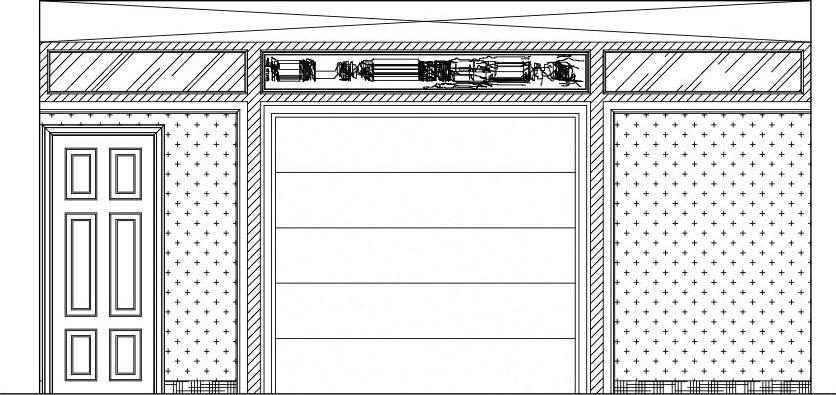

19从图库中插入木雕图块到立面图中，如图9-181所示。

图9-180 填充墙面

图9-181 插入图块

20调用DIMLINEAR/DLI线性命令，进行尺寸标注，如图9-182所示。

图9-182 尺寸标注

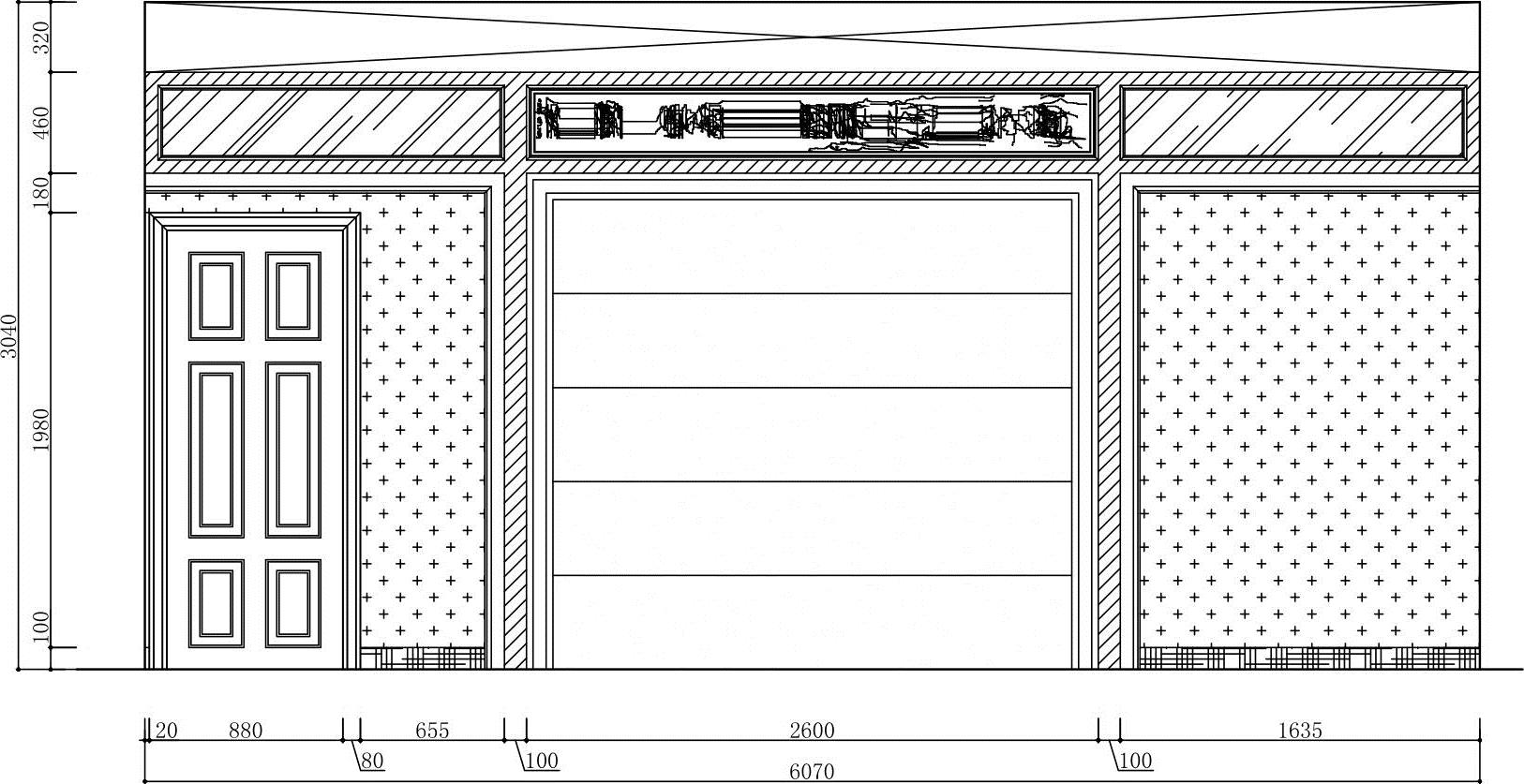

21调用MLEADER/MLD多重引线命令，标注材料说明，如图9-183所示。

图9-183 材料说明

22调用INSERT/I插入命令，插入“图名”图块，完成二层主卧D立面图的绘制。
