01调用COPY/CO复制命令，复制平面布置图上一层餐厅进茶室门廊的平面部分，并对图形进行旋转。

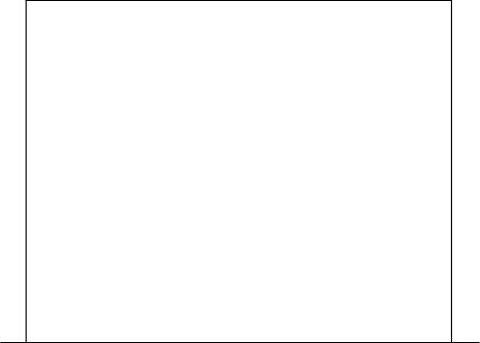

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制一层餐厅进茶室门廊立面的基本轮廓，如图9-149所示。

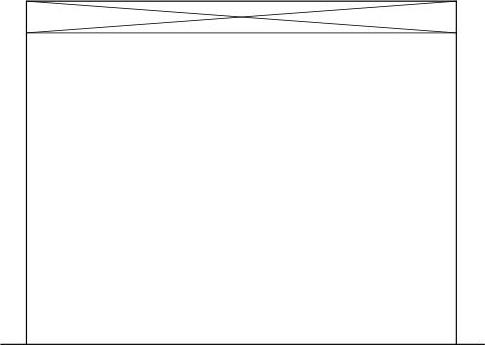

03调用LINE/L直线命令，绘制吊顶区域，如图9-150所示。

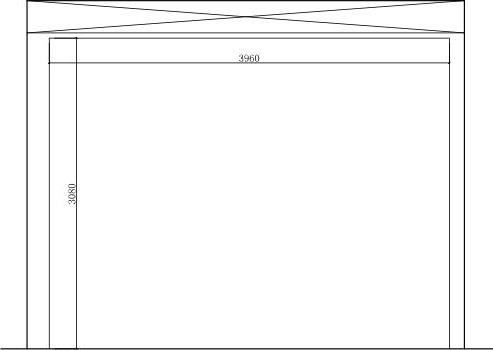

04调用PLINE/PL多段线命令，绘制门廊的基本轮廓，如图9-151所示。
图9-149 绘制基本轮廓
图9-150 绘制吊顶区域
图9-151 绘制门廊的基本轮廓

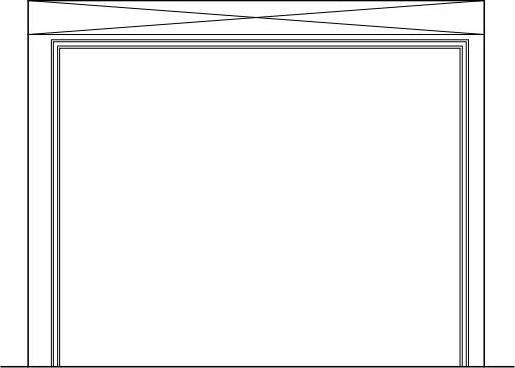

05调用OFFSET/O偏移命令，将多段线向内偏移20、40和20，如图9-152所示。

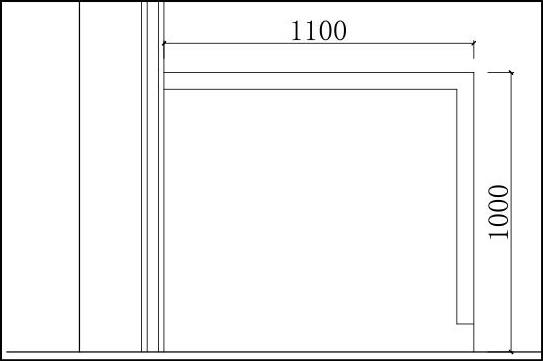

06调用PLINE/PL多段线命令和OFFSET/O偏移命令，绘制柜子的台面，如图9-153所示。

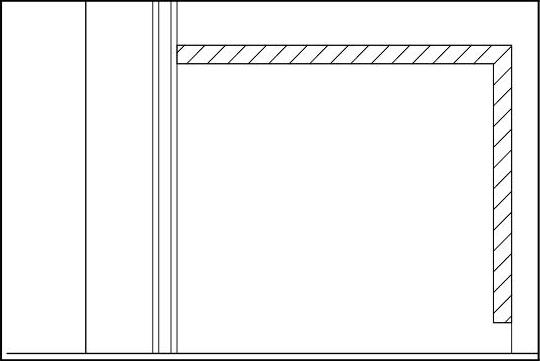

07调用HATCH/H命令，在台面填充
图案，如图9-154所示。
图9-152 偏移多段线
图9-153 绘制柜子台面
图9-154 填充台面

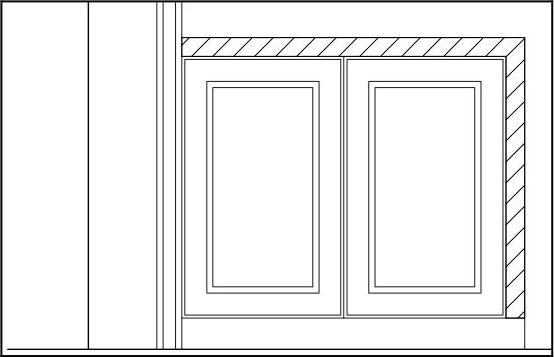

08调用RECTANG/REC矩形命令、OFFSET/O偏移命令和LINE/L直线命令，绘制柜子的面板，如图9-155所示。

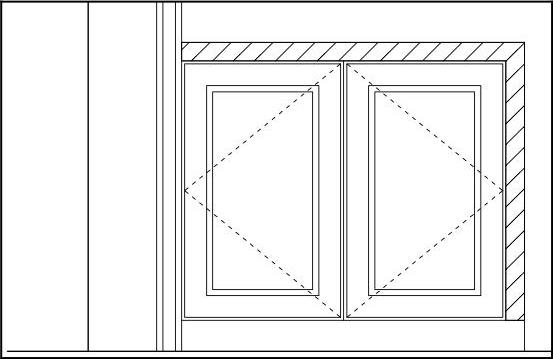

09调用LINE/L直线命令，绘制折线，表示柜门开启方向，如图9-156所示。

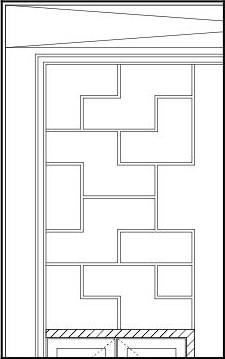

10调用LINE/L直线命令、OFFSET/O偏移命令和TRIM/TR修剪命令，绘制架子，如图9-157所示。
图9-155 绘制柜子的面板(www.daowen.com)
图9-156 绘制折线
图9-157 绘制架子

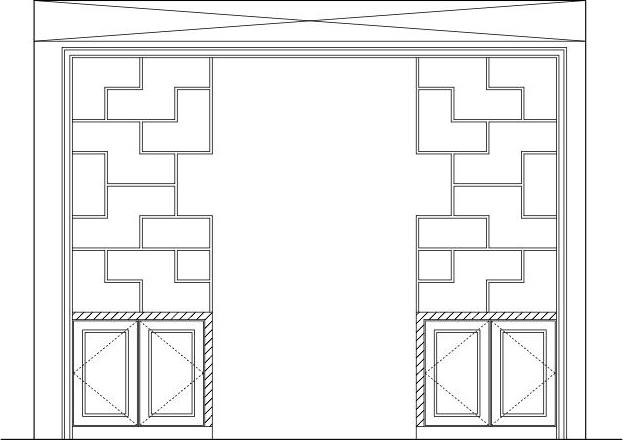

11调用MIRROR/MI镜像命令，通过镜像得到右侧同样造型的图形，如图9-158所示。

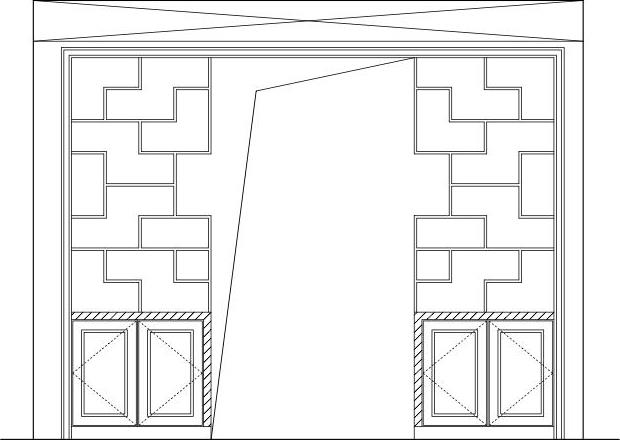

12调用LINE/L直线命令，在门廊中绘制折线，表示镂空，如图9-159所示。
图9-158 镜像图形
图9-159 绘制折线

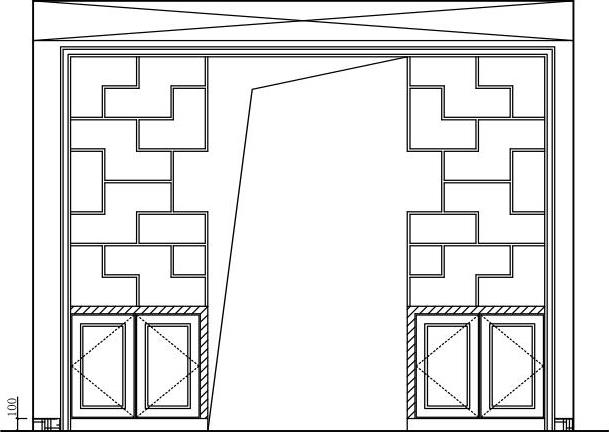

13调用LINE/L直线命令，绘制踢脚线，踢脚线的高度为100，并对踢脚线填充
图案，如图9-160所示。

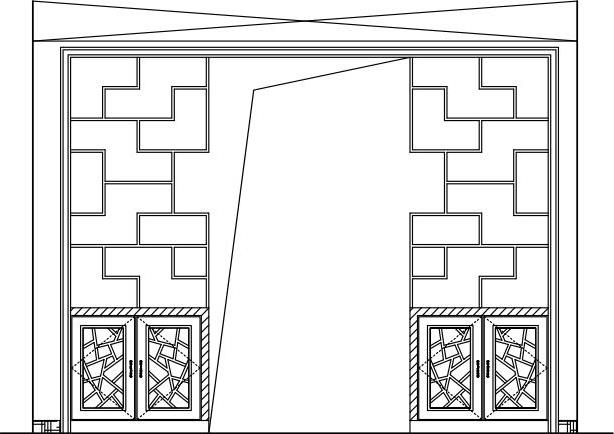

14从图库中插入木雕图块和拉手图块到立面图中，如图9-161所示。
图9-160 绘制踢脚线
图9-161 插入图块

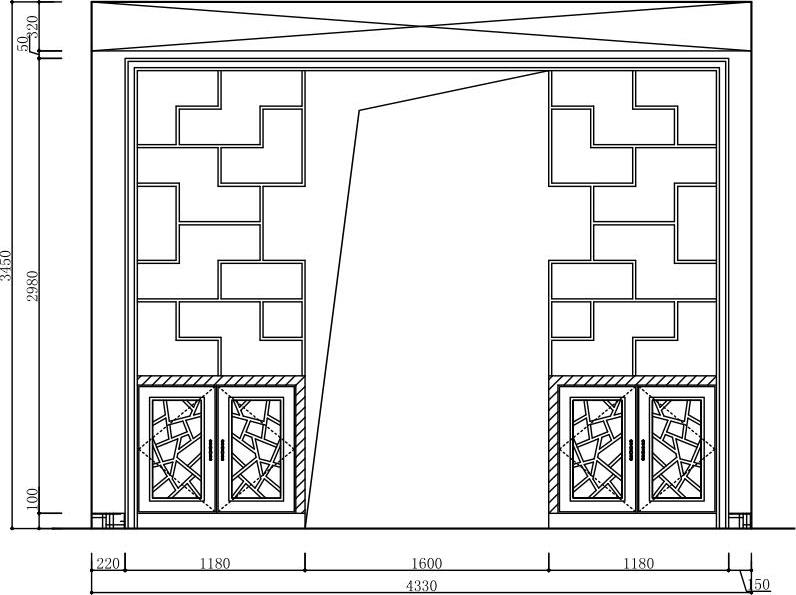

15调用DIMLINEAR/DLI线性命令，进行尺寸标注，如图9-162所示。

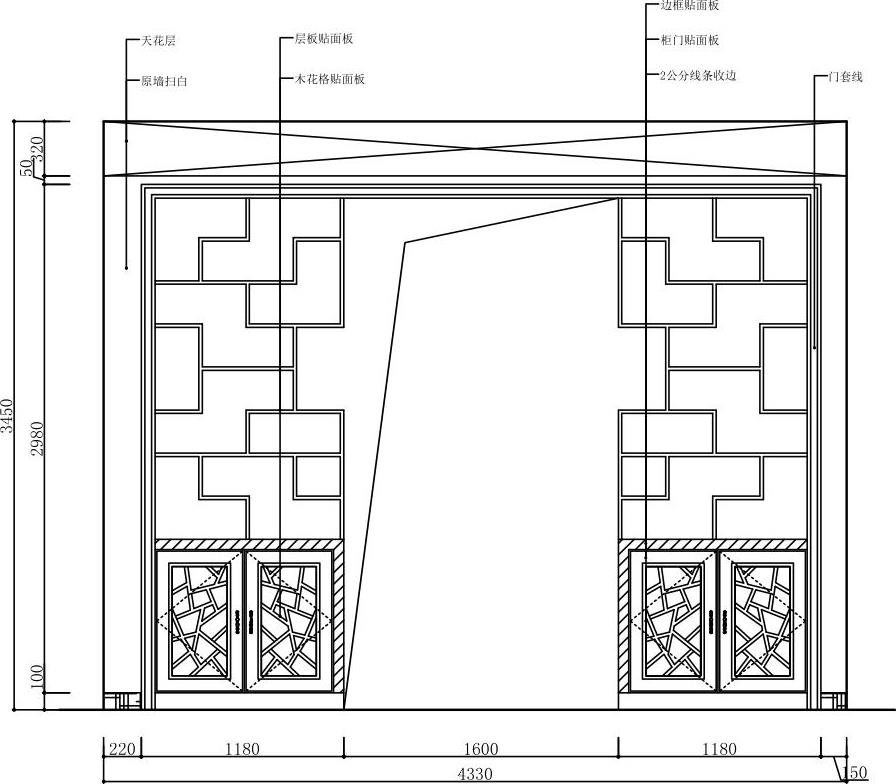

16调用MLEADER/MLD多重引线命令，标注材料说明，如图9-163所示。

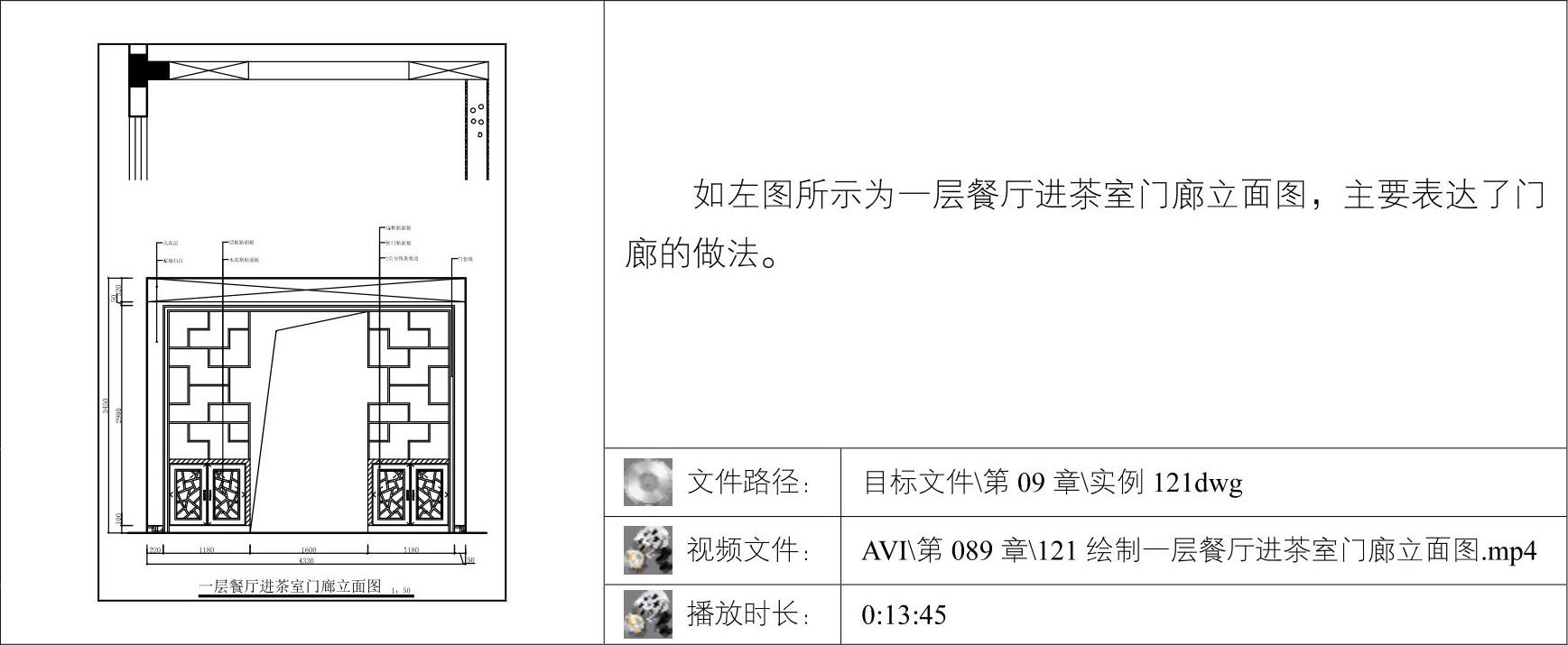

17调用INSERT/I插入命令，插入“图名”图块，完成一层餐厅进茶室门廊立面图的绘制。
图9-162 尺寸标注
图9-163 材料说明
