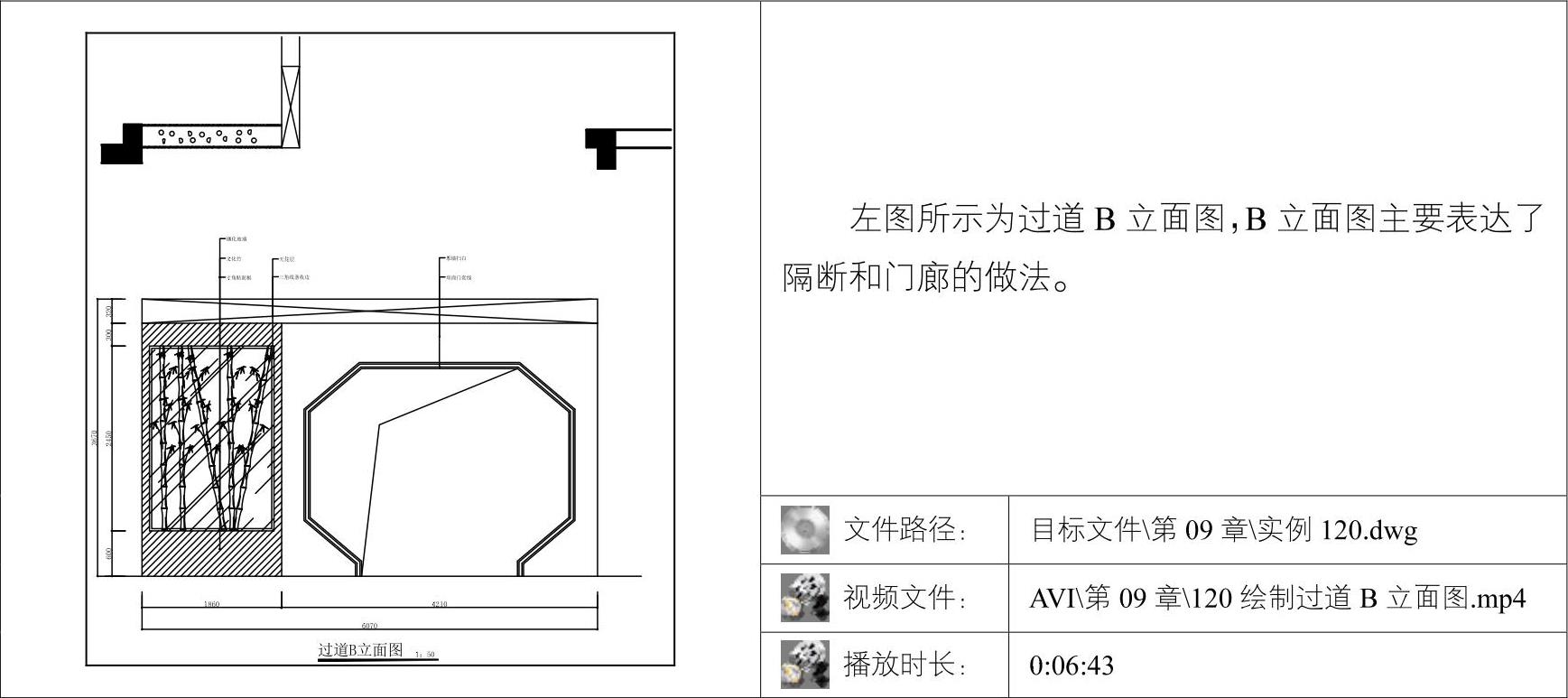

120种绘制过道B立面图


01调用COPY/CO复制命令,复制平面布置图上过道B立面的平面部分,并对图形进行旋转。

02调用LINE/L直线命令和TRIM/TR修剪命令,绘制B立面的基本轮廓,如图9-136所示。

03调用LINE/L直线命令,绘制线段,表示顶棚底面,如图9-137所示。


图9-136 绘制B立面的基本轮廓


图9-137 绘制线段

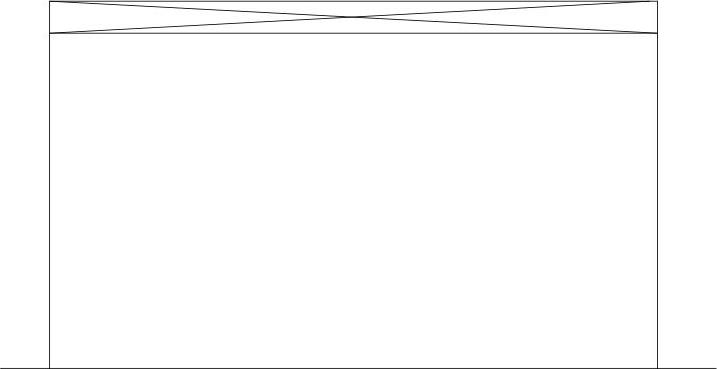

04调用LINE/L直线命令,在线段上方绘制对角线,如图9-138所示。

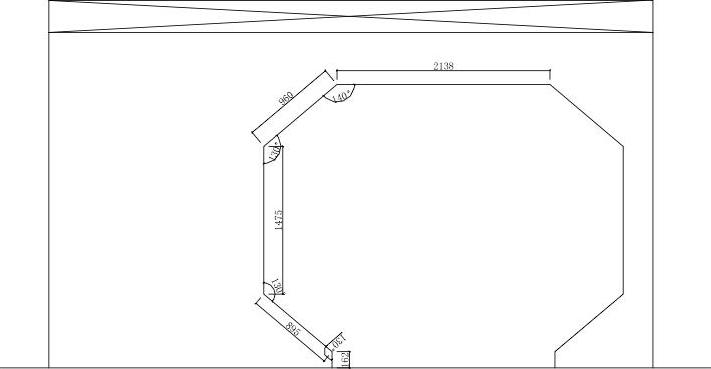

05调用PLINE/PL多段线命令和MIRROR/MI镜像命令,绘制门廊的轮廓,如图9-139所示。


图9-138 绘制对角线


图9-139 绘制门廊轮廓

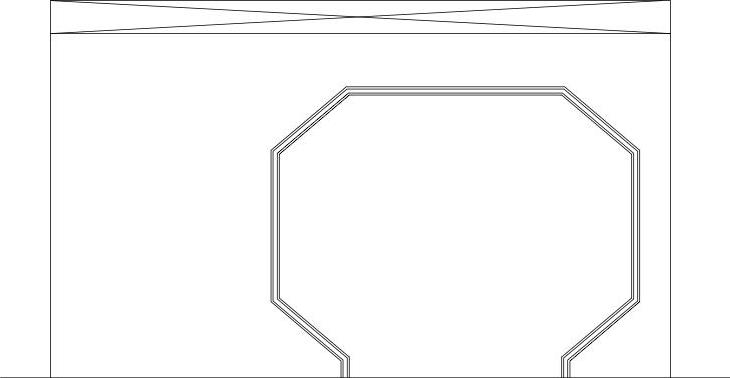

06调用OFFSET/O偏移命令,将门廊向内偏移20、40和20,如图9-140所示。

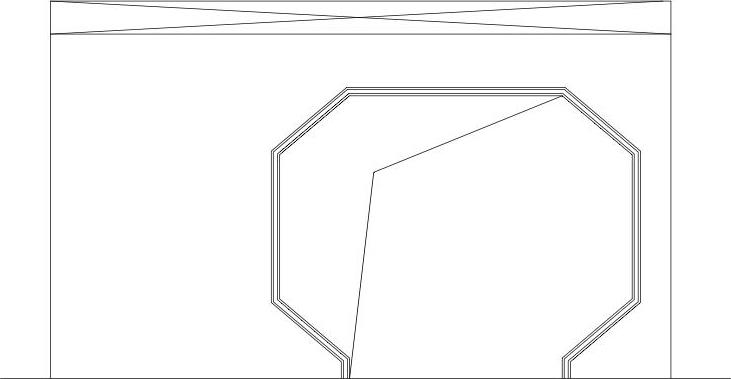

07调用LINE/L直线命令,在门廊中绘制折线,表示镂空,如图9-141所示。


图9-140 偏移多段线


图9-141 绘制折线

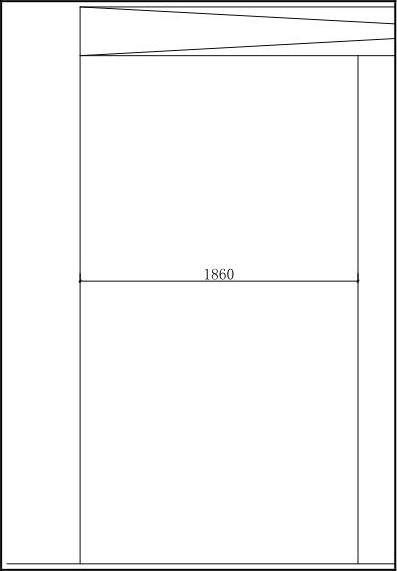

08调用LINE/L直线命令,绘制线段,如图9-142所示。

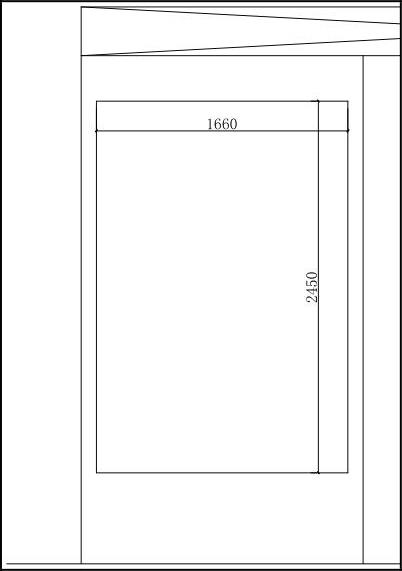

09调用RECTANG/REC矩形命令,在线段内绘制尺寸为1660×2450的矩形,并移动到相应的位置,如图9-143所示。(www.daowen.com)

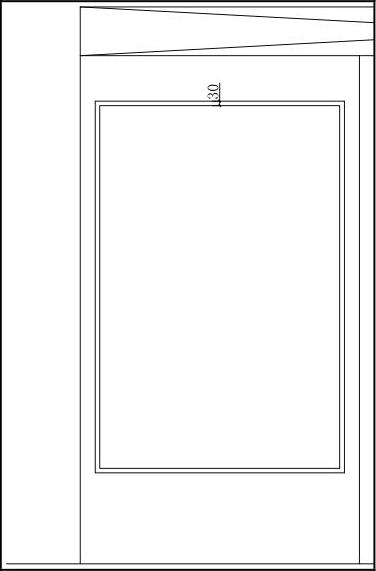

10调用OFFSET/O偏移命令,将矩形向内偏移30,如图9-144所示。


图9-142 绘制线段


图9-143 绘制矩形


图9-144 偏移矩形

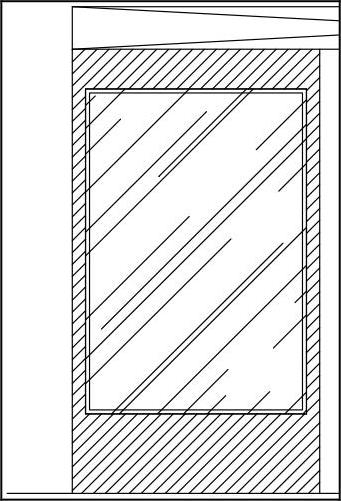

11调用HATCH/H图案填充命令,在矩形外填充978-7-111-44260-8-Part02-862.jpg图案,在矩形内填充978-7-111-44260-8-Part02-863.jpg图案,如图9-145所示。

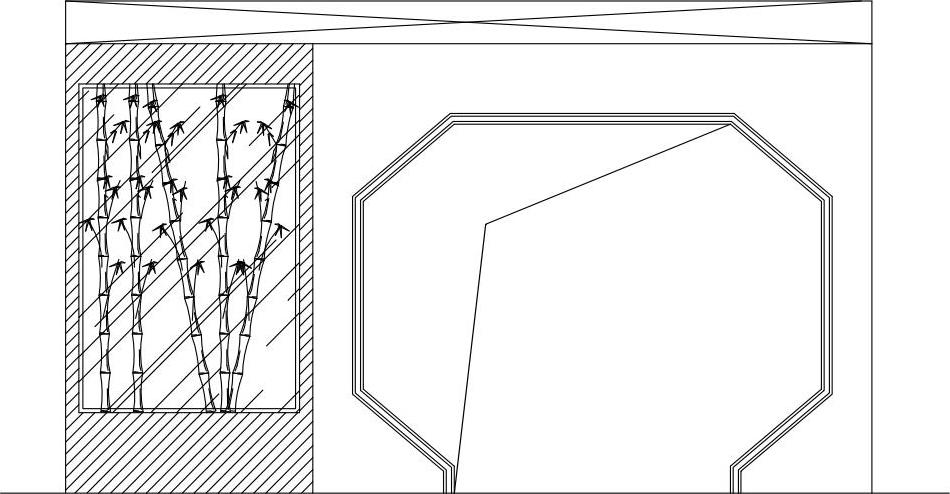

12从图库中调用文化竹图块到矩形中,如图9-146所示。


图9-145 填充图案


图9-146 插入图块

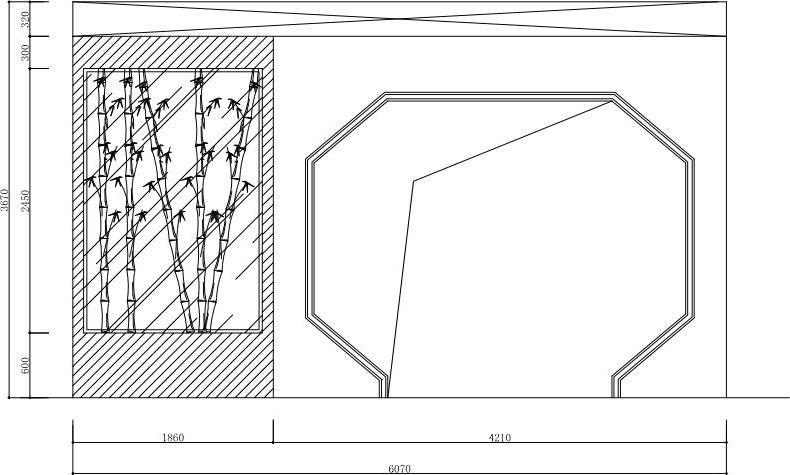

13调用DIMLINEAR/DLI线性命令,进行尺寸标注,如图9-147所示。

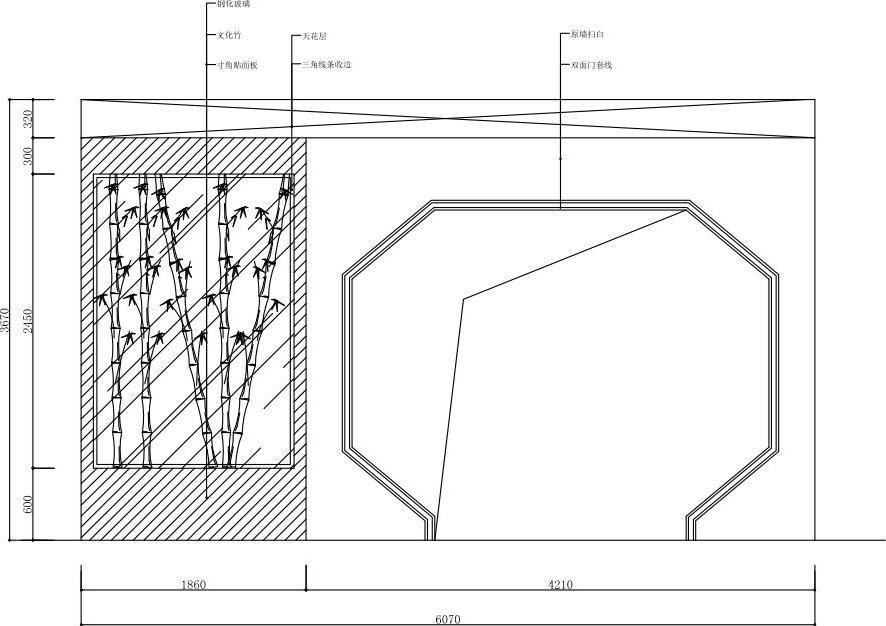

14调用MLEADER/MLD多重引线命令,标注材料说明,如图9-148所示。

15调用INSERT/I插入命令,插入“图名”图块,完成过道B立面图的绘制。


图9-147 尺寸标注


图9-148 材料说明
