01调用COPY/CO复制命令，复制平面布置图上过道C立面的平面部分，并对图形进行旋转。

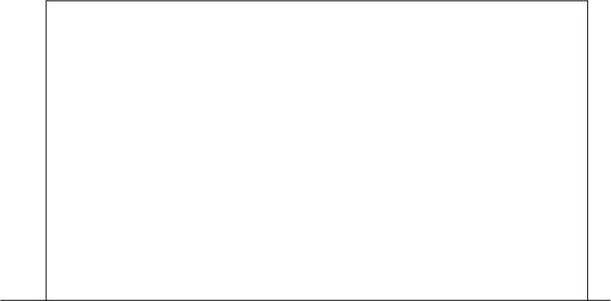

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制C立面的基本轮廓，如图9-121所示。

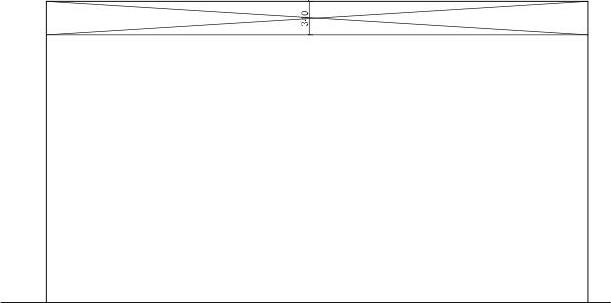

03调用LINE/L直线命令，绘制顶棚造型，如图9-122所示。
图9-121 绘制C立面的基本轮廓
图9-122 绘制顶棚造型
04调用PLINE/PL多段线命令，绘制多段线，如图9-123所示。

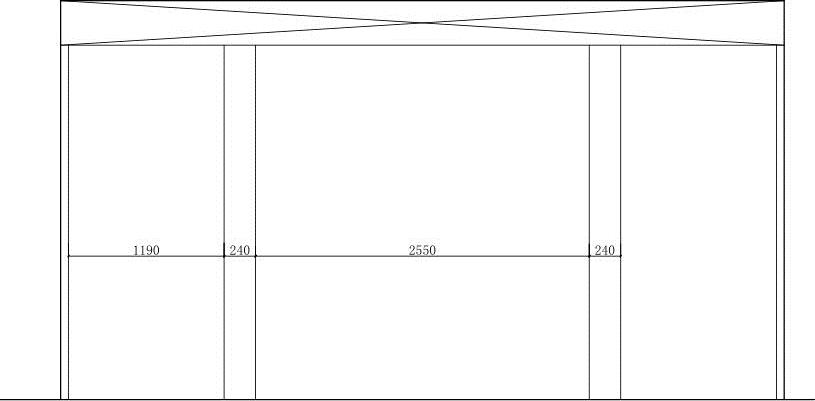

05调用LINE/L直线命令和TRIM/TR修剪命令，绘制承重墙投影线，如图9-124所示。
图9-123 绘制多段线
图9-124 绘制承重墙投影线

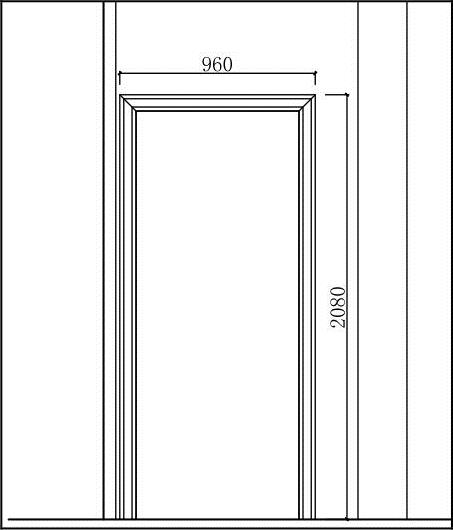

06绘制门。调用PLINE/PL多段线命令和OFFSET/O偏移命令，绘制门套，如图9-125所示。

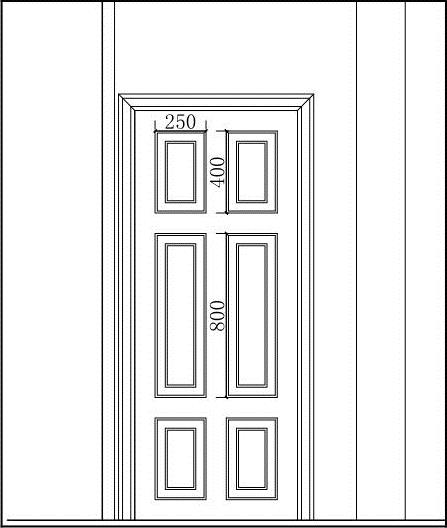

07调用RECTANG/REC矩形命令、COPY/CO复制命令、MOVE/M移动命令和OFFSET/O偏移命令，绘制门面板上的造型，如图9-126所示。
图9-125 绘制门套
图9-126 绘制面板造型

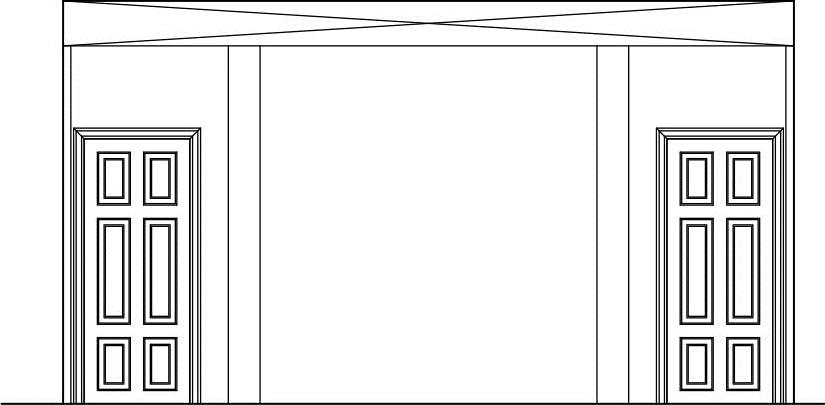

08调用COPY/CO复制命令，得到另一扇门，如图9-127所示。

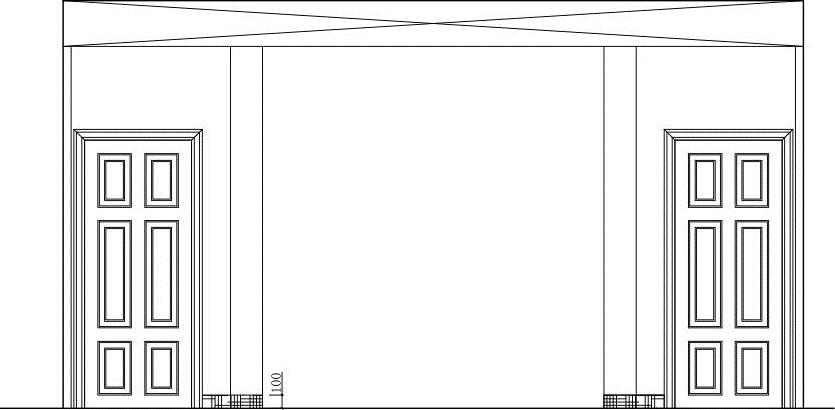

09调用LINE/L直线命令和HATCH/H图案填充命令，绘制踢脚线，如图9-128所示。
图9-127 复制门
(www.daowen.com)
图9-128 绘制踢脚线

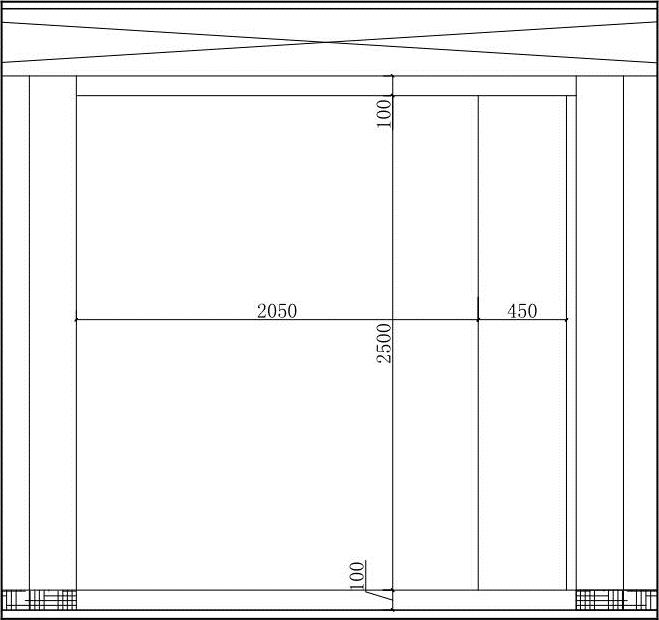

10调用LINE/L直线命令和OFFSET/O偏移命令，绘制装饰柜轮廓，如图9-129所示。

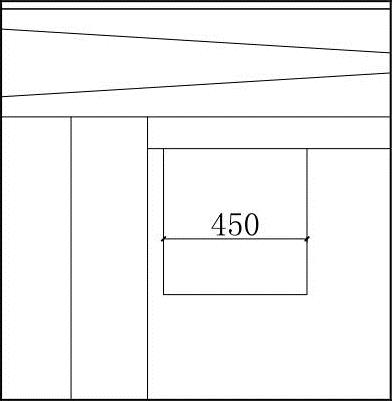

11调用RECTANG/REC矩形命令，绘制边长为450的矩形，并移动到相应的位置，如图9-130所示。
图9-129 绘制装饰柜轮廓
图9-130 绘制矩形

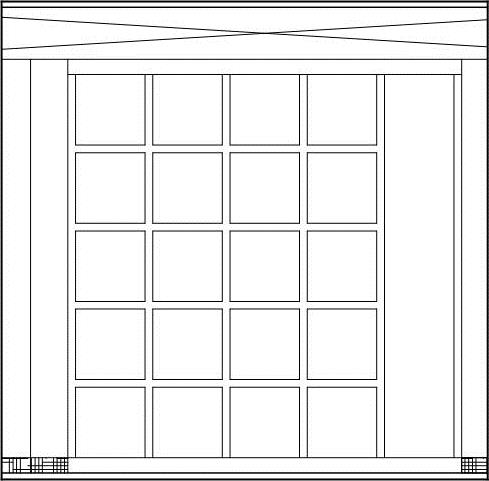

12调用ARRAY/AY阵列命令，对矩形进行阵列，阵列结果如图9-131所示。

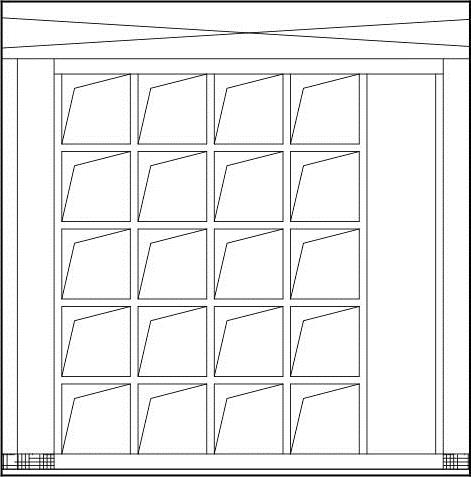

13调用LINE/L直线命令，在矩形内绘制折线，如图9-132所示。
图9-131 阵列结果
图9-132 绘制折线

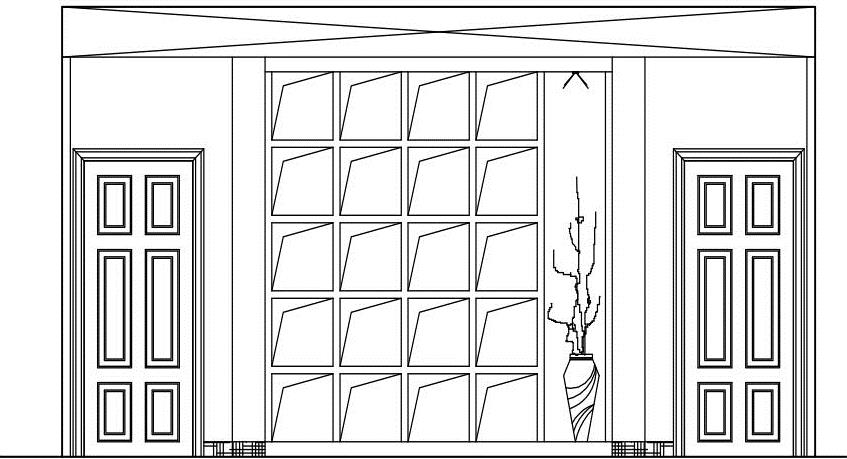

14从图库中插入陈设品图块到立面图中，如图9-133所示。

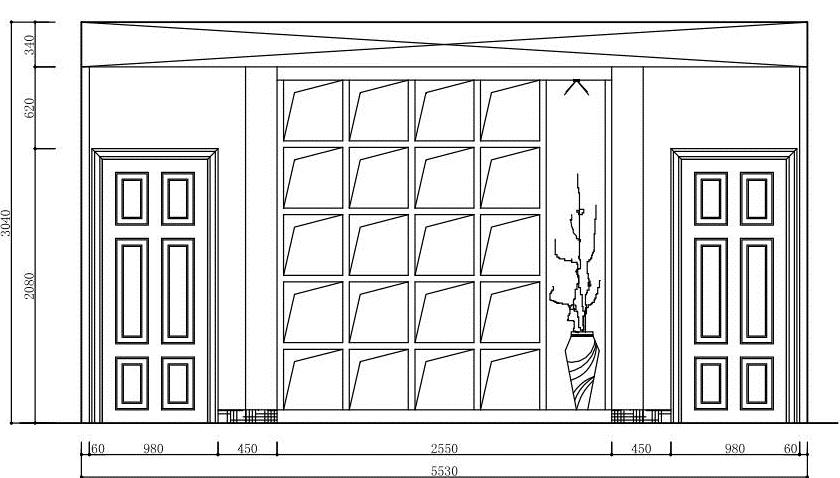

15调用DIMLINEAR/DLI线性命令，进行尺寸标注，如图9-134所示。
图9-133 插入图块
图9-134 标注尺寸

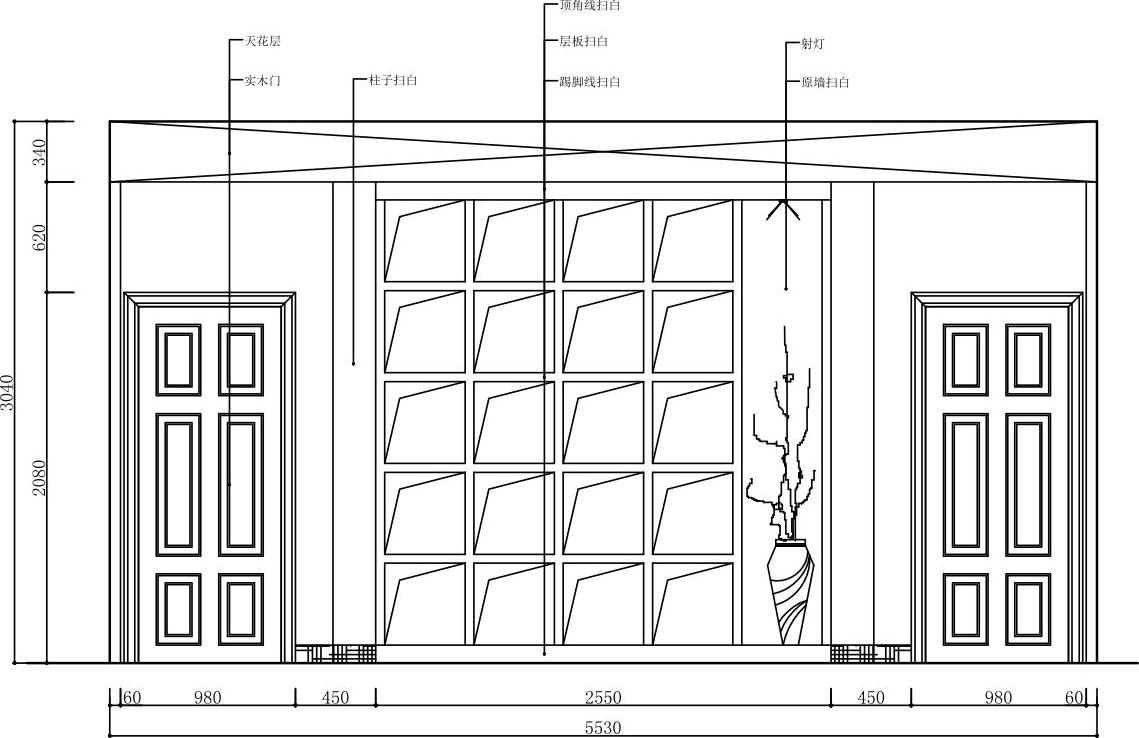

16调用MLEADER/MLD多重引线命令，标注材料说明，如图9-135所示。

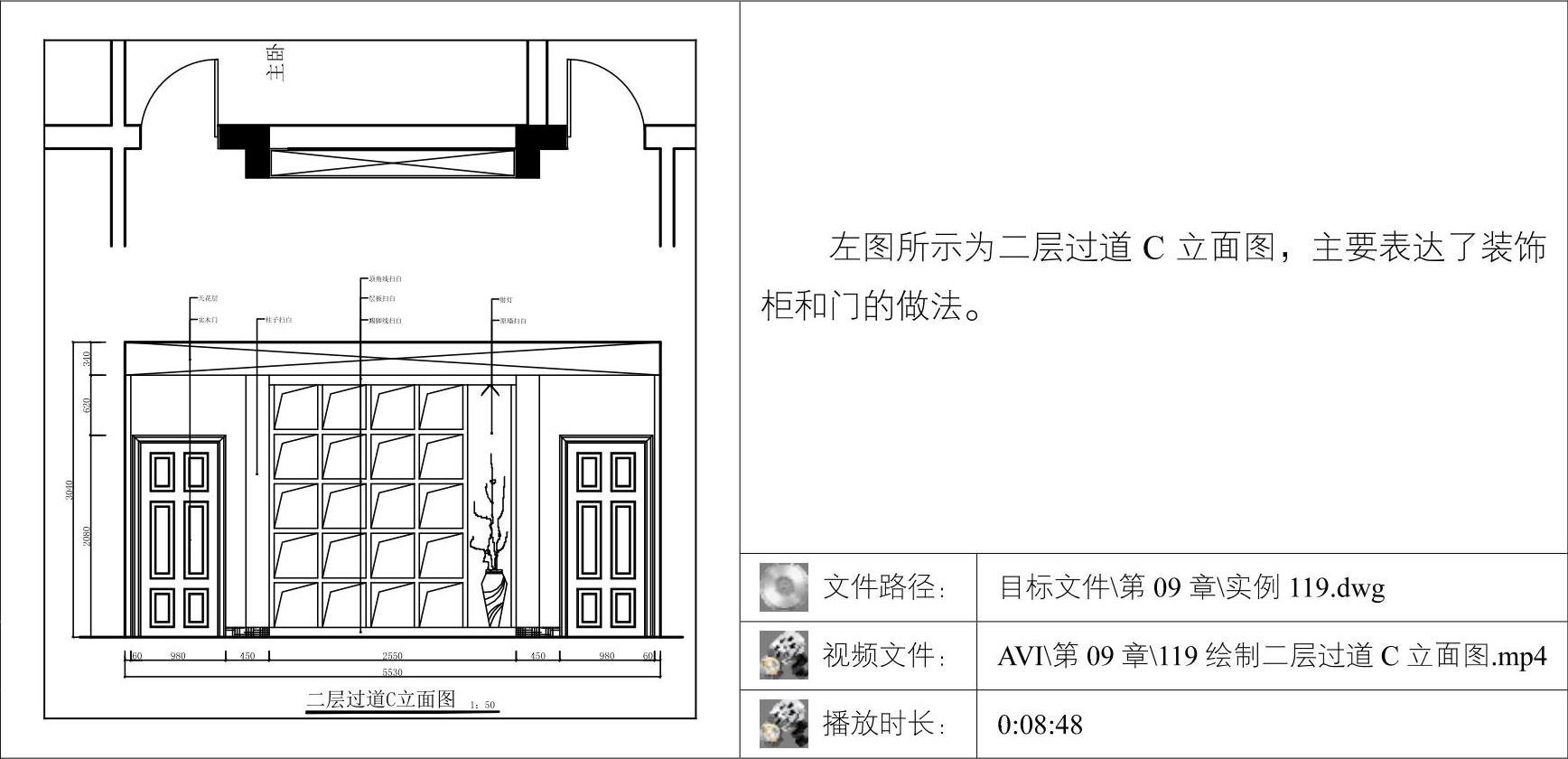

17调用INSERT/I插入命令，插入“图名”图块，完成二层过道C立面图的绘制。
图9-135 标注材料说明
