01调用COPY/CO复制命令,复制平面布置图上茶室B立面的平面部分。
02调用LINE/L直线命令和TRIM/TR修剪命令,绘制B立面的基本轮廓,如图9-111所示。
03调用LINE/L直线命令,绘制线段,表示顶棚底面,如图9-112所示。

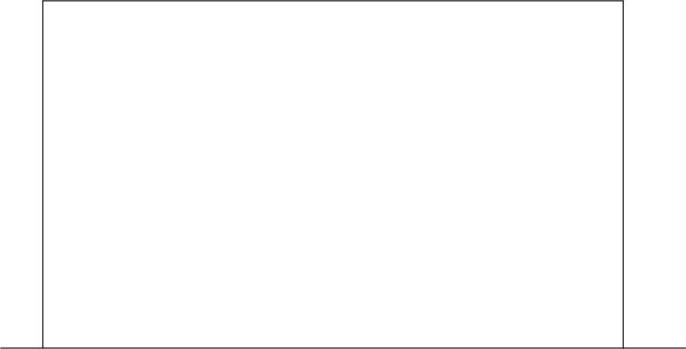

图9-111 绘制B立面的基本轮廓

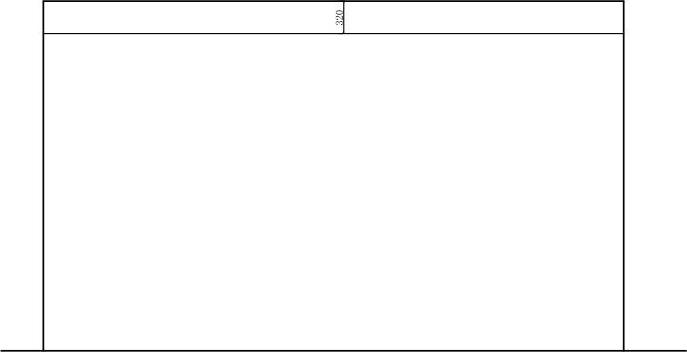

图9-112 绘制顶棚底面
04调用LINE/L直线命令,在线段上方绘制对角线,如图9-113所示。
05调用LINE/L直线命令和OFFSET/O偏移命令,绘制博古架轮廓,如图9-114所示。

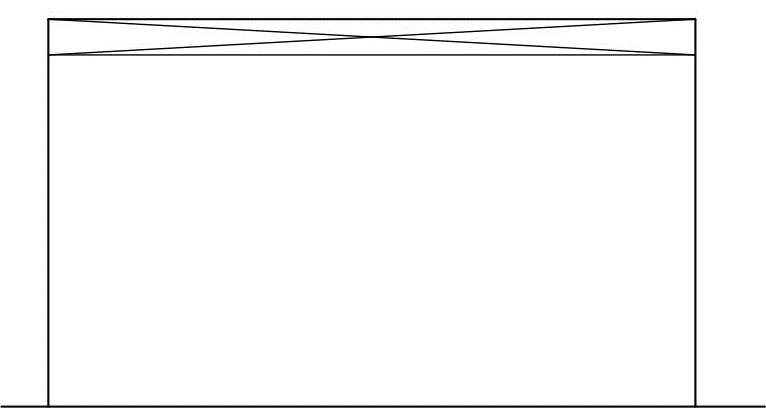

图9-113 绘制对角线

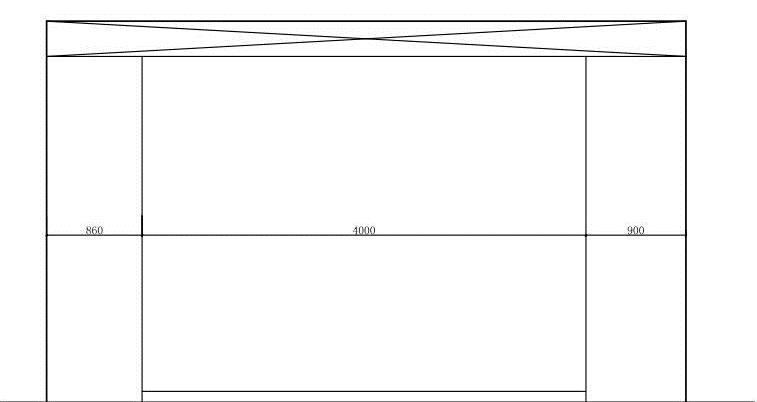

图9-114 绘制博古架轮廓

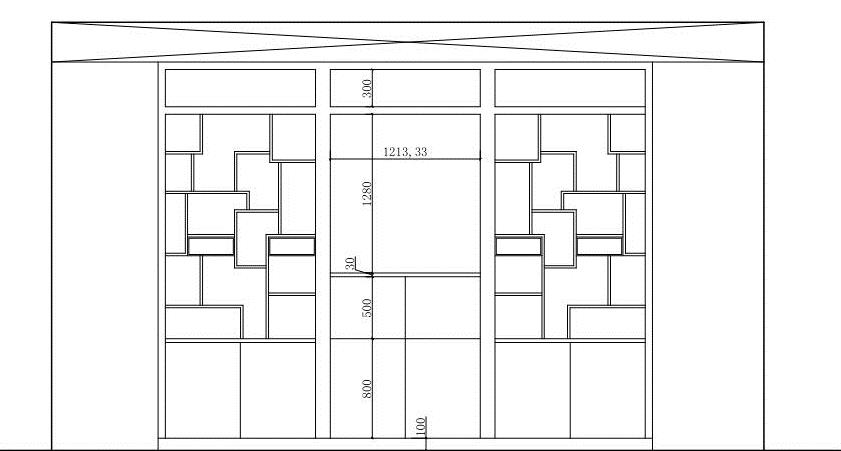

06调用LINE/L直线命令、RECTANG/REC矩形命令、OFFSET/O偏移命令和TRIM/TR修剪命令,细化博古架,如图9-115所示。

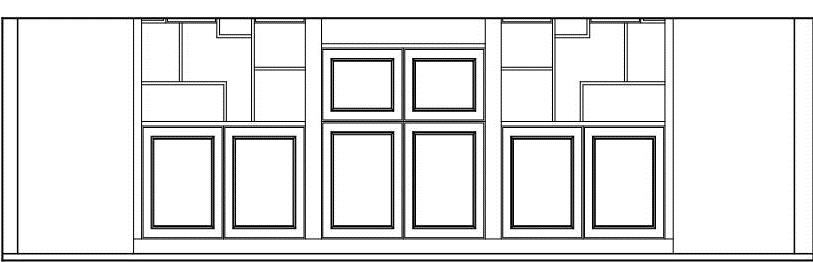

07调用RECTANG/REC矩形命令、OFFSET/O偏移命令和LINE/L直线命令,绘制柜子的面板,如图9-116所示。
(www.daowen.com)
图9-115 细化博古架
图9-116 绘制面板
08调用LINE/L直线命令,绘制折线,表示门开启方向,如图9-117所示。
09从图库中插入拉手、陈设品和雕花图块到立面图中,如图9-118所示。

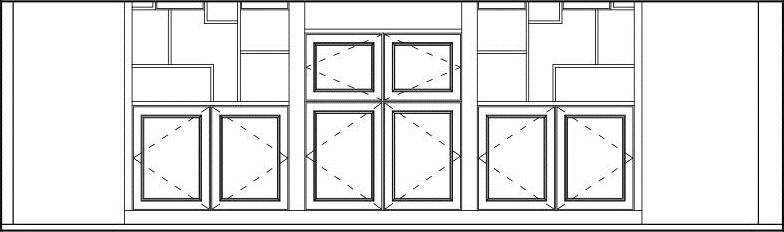

图9-117 绘制折线

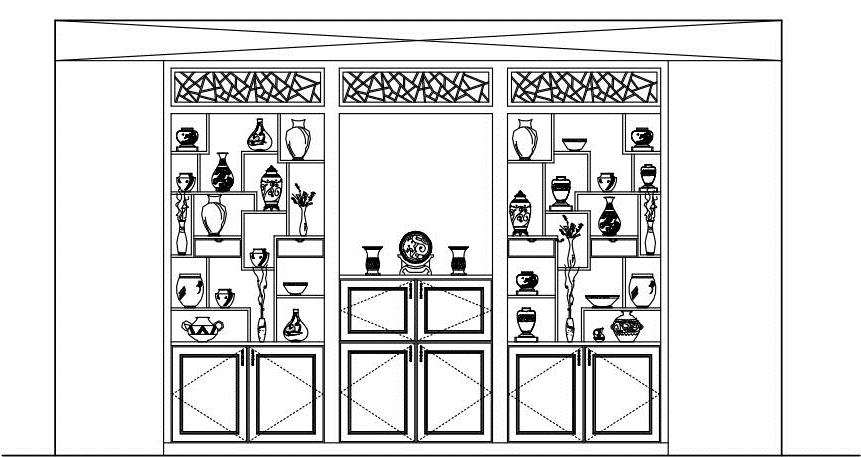

图9-118 插入图块
10调用DIMLINEAR/DLI线性命令,进行尺寸标注,如图9-119所示。
11调用MLEADER/MLD多重引线命令,标注材料说明,如图9-120所示。

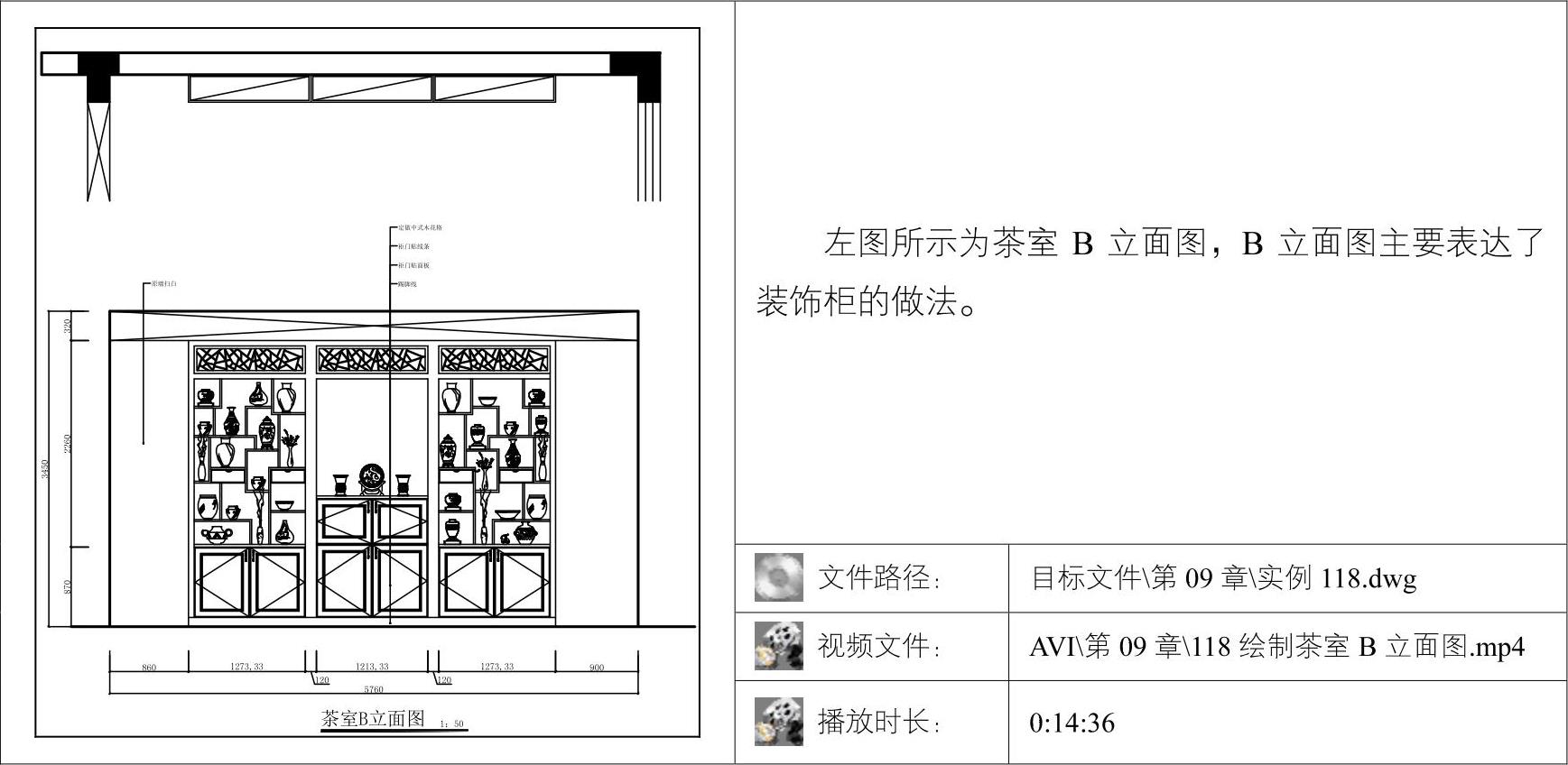

12调用INSERT/I插入命令,插入“图名”图块,完成茶室B立面图的绘制。
图9-119 尺寸标注

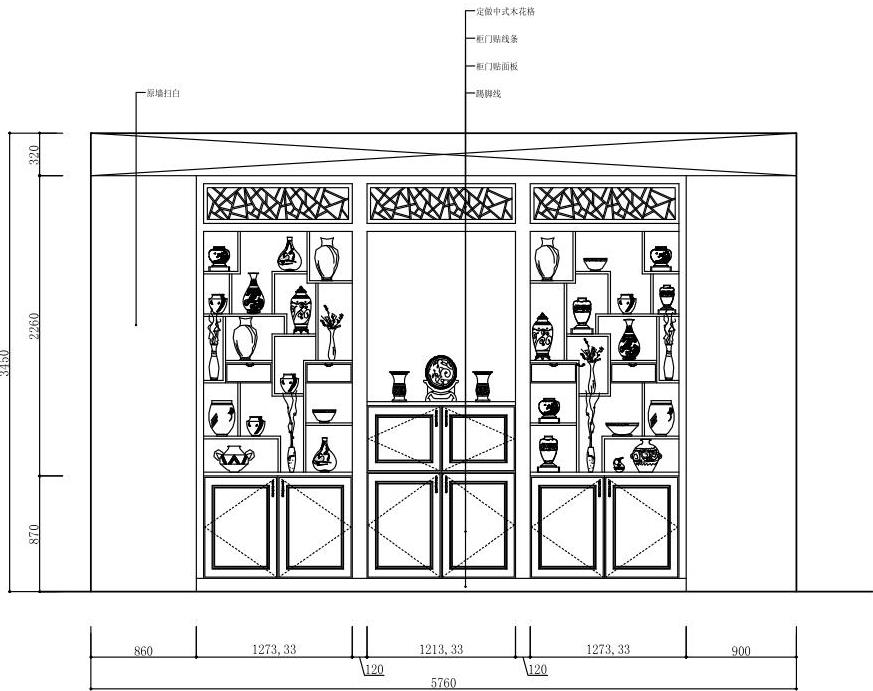

图9-120 标注材料说明
