【摘要】：01调用COPY/CO复制命令，复制平面布置图上客厅C立面的平面部分，并对图形进行旋转。02调用LINE/L直线命令和TRIM/TR修剪命令，绘制C立面的基本轮廓，如图9-84所示。图9-86 绘制欧式门图9-87 绘制踢脚线06调用HATCH/H图案填充命令，在踢脚线内填充图案，如图9-88所示。07调用RECTANG/REC矩形命令和OFFSET/O偏移命令，绘制窗套，如图9-89所示。图9-91 标注尺寸10调用MLEADER/MLD多重引线命令，标注材料说明，如图9-92所示。11调用INSERT/I插入命令，插入“图名”图块，客厅C面图绘制完成。

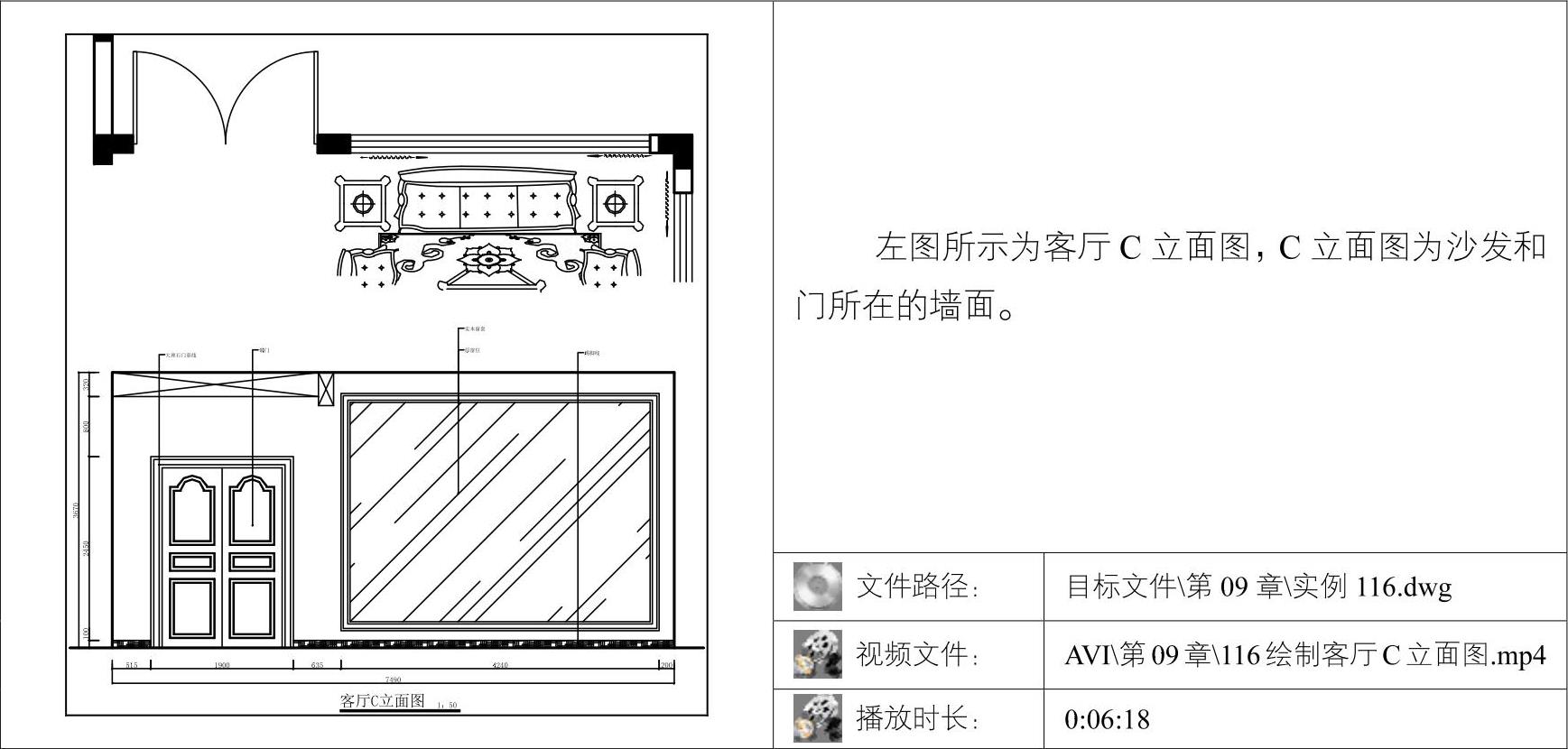

01调用COPY/CO复制命令，复制平面布置图上客厅C立面的平面部分，并对图形进行旋转。
02调用LINE/L直线命令和TRIM/TR修剪命令，绘制C立面的基本轮廓，如图9-84所示。
03调用LINE/L直线命令和RECTANG/REC矩形命令，绘制顶棚造型，如图9-85所示。
图9-84 绘制C立面的基本轮廓
图9-85 绘制顶棚造型

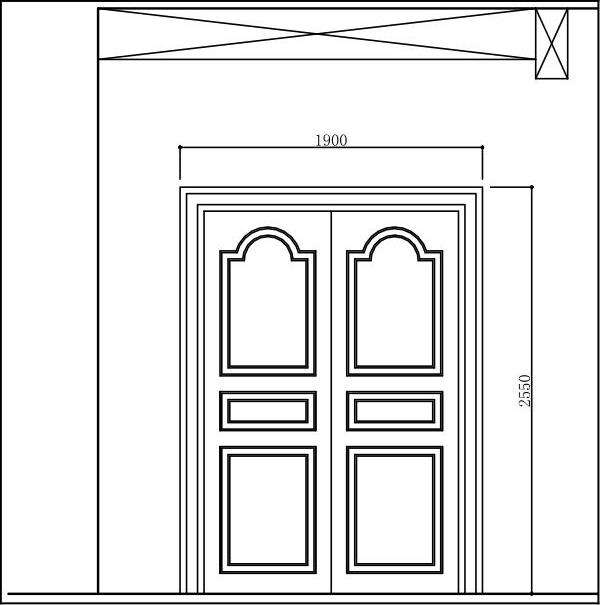

04绘制门。在第3章中已详细讲解了欧式门的绘制方法，这里就不再详细讲解了，最终效果如图9-86所示。
05调用LINE/L直线命令，绘制踢脚线，踢脚线的高度为100，如图9-87所示。

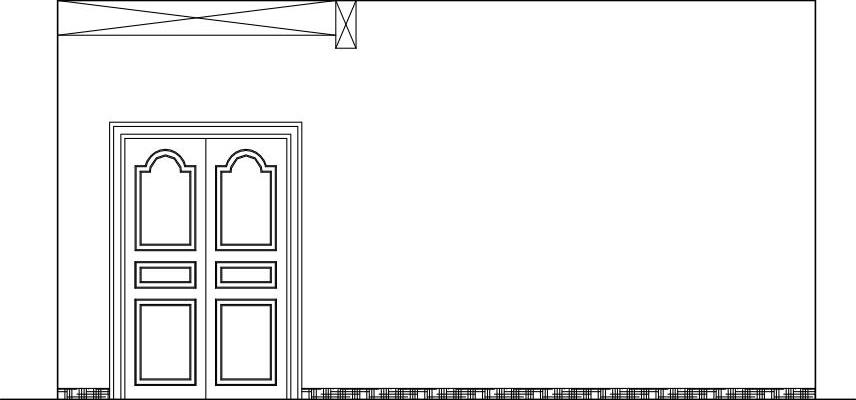

图9-86 绘制欧式门

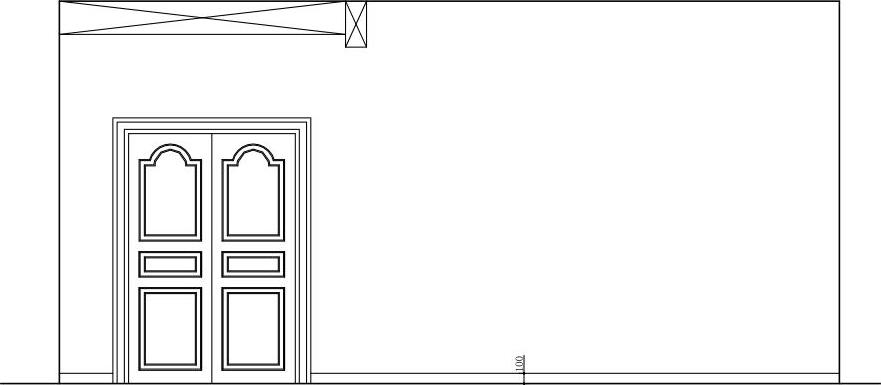

图9-87 绘制踢脚线
06调用HATCH/H图案填充命令，在踢脚线内填充
图案，如图9-88所示。
07调用RECTANG/REC矩形命令和OFFSET/O偏移命令，绘制窗套，如图9-89所示。(www.daowen.com)
图9-88 填充踢脚线

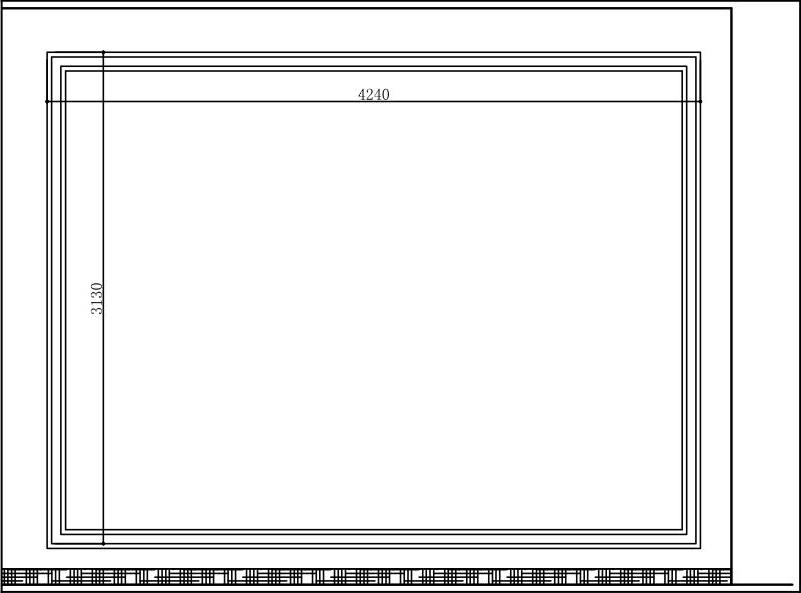

图9-89 绘制窗套
08调用HATCH/H图案填充命令，在窗户填充
图案，填充参数和效果如图9-90所示。
图9-90 填充参数和效果
09调用DIMLINEAR/DLI线性命令或执行【标注】|【线性】命令标注尺寸，如图9-91所示。

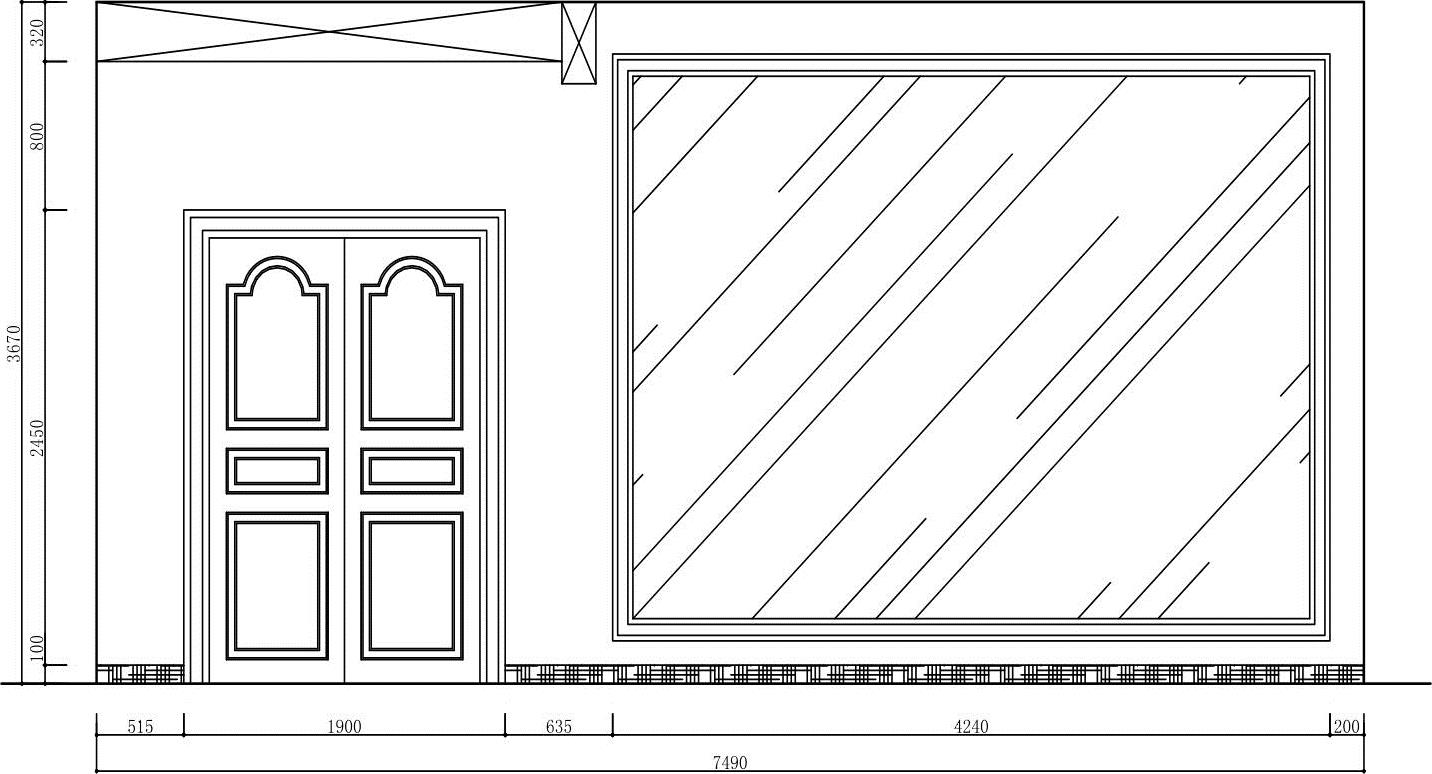

图9-91 标注尺寸
10调用MLEADER/MLD多重引线命令，标注材料说明，如图9-92所示。
11调用INSERT/I插入命令，插入“图名”图块，客厅C面图绘制完成。

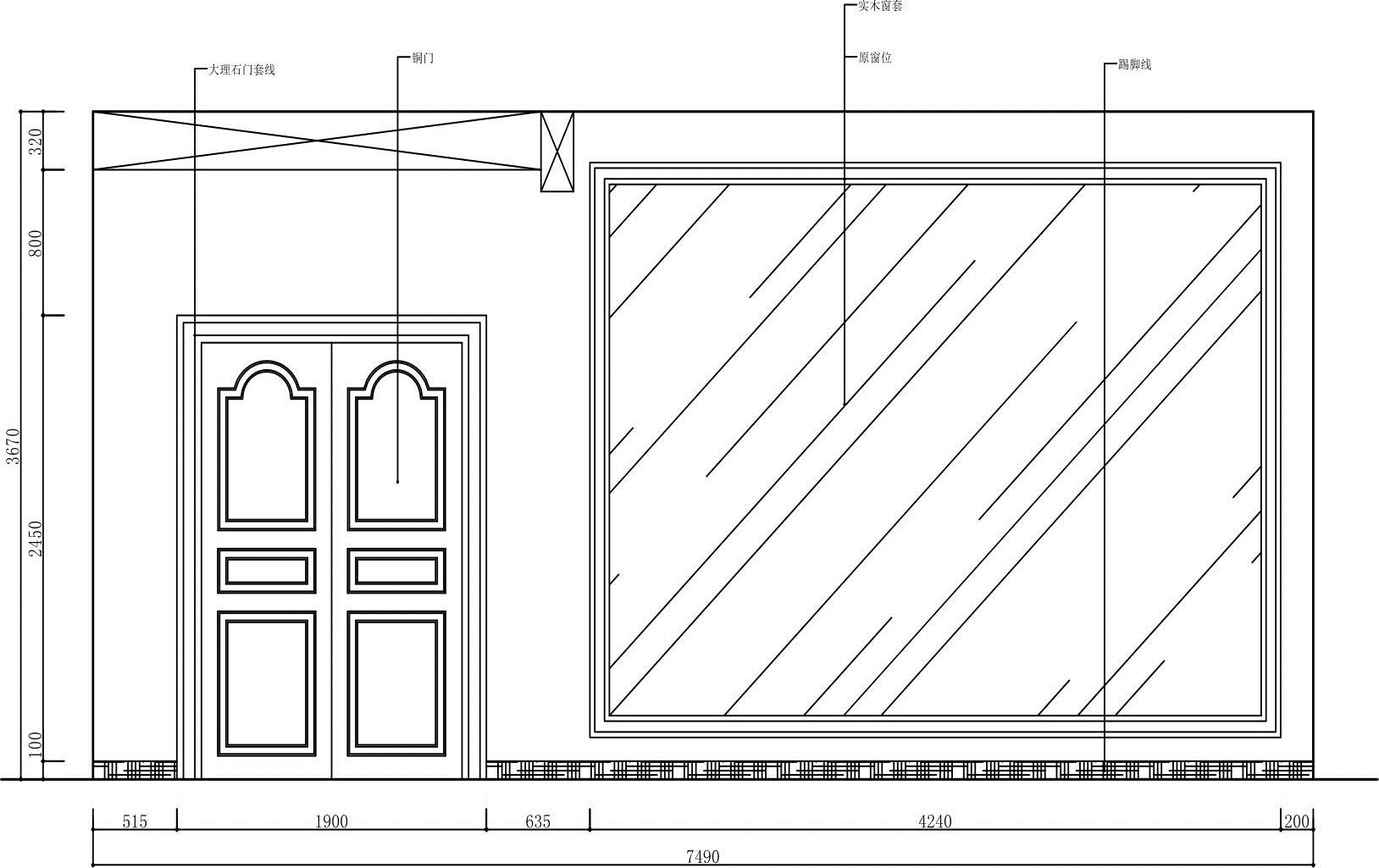

图9-92 标注材料说明
