01启动AutoCAD 2014，以“室内装潢施工图模板.dwt”创建新图形。

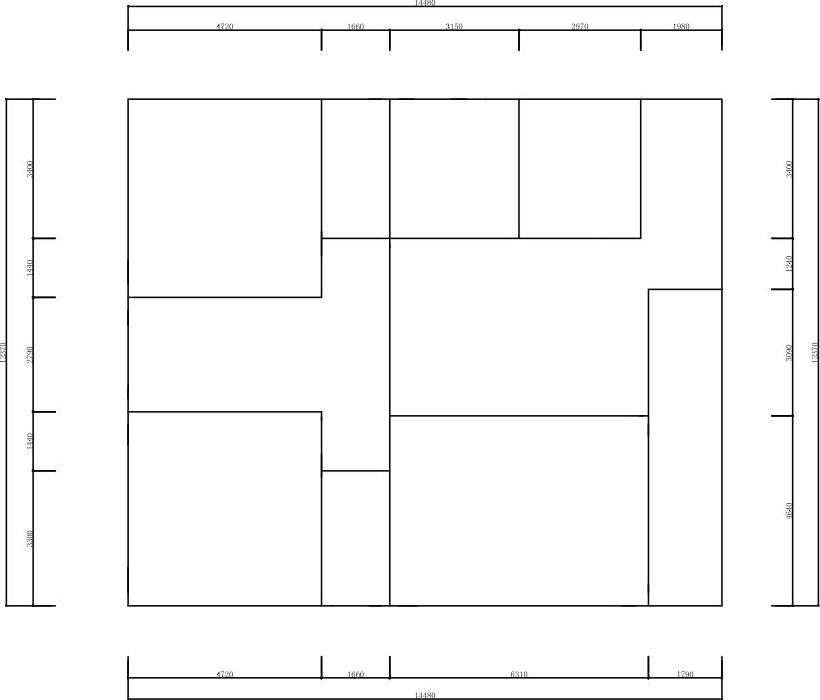

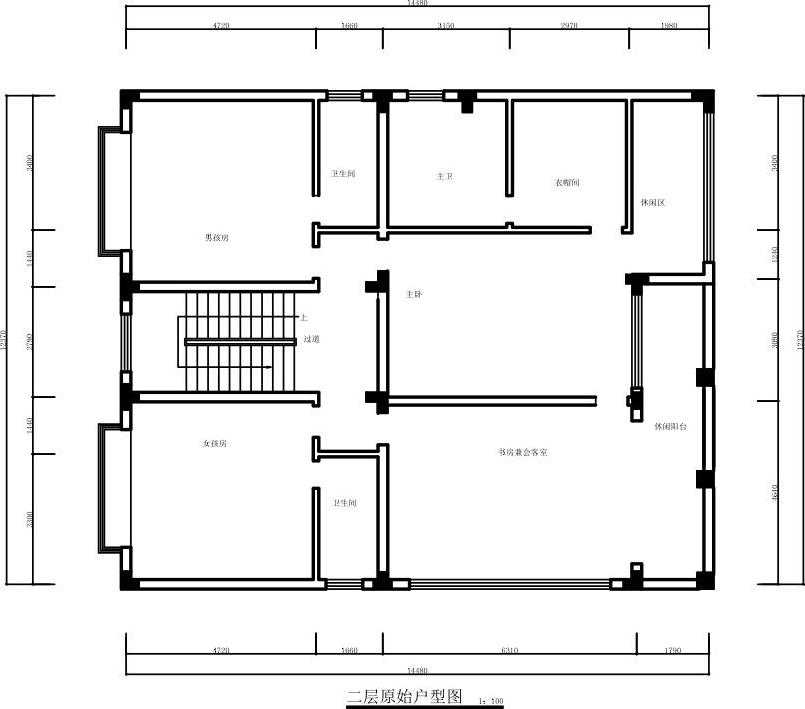

02这里讲解使用多段线命令绘制轴网的方法，图9-2所示是别墅二层完整的轴网图。

图9-1 别墅二层原始户型图

图9-2 轴网

03设置“ZX_轴线”图层为当前图层。

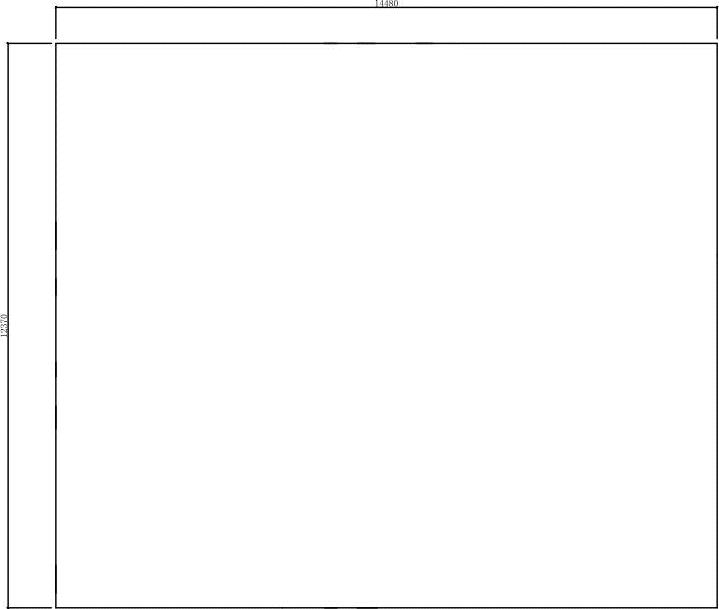

04调用RECTANG/REC矩形命令，绘制尺寸为14480×12370的矩形作为外部轴线轮廓，如图9-3所示。

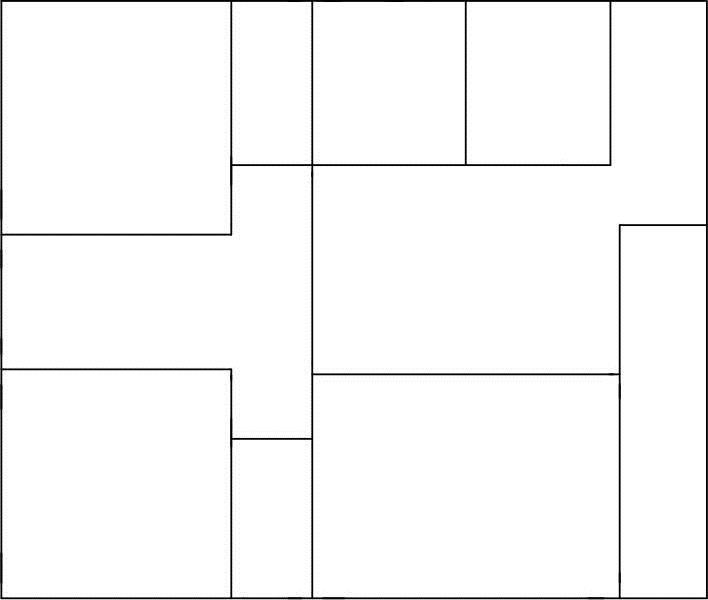

05绘制内部轴网。找到需要分隔的房间，调用PLINE/PL多段线命令绘制，结果如图9-4所示。

图9-3 绘制矩形

图9-4 绘制内部轴线

06设置“BZ_标注”图层为当前图层。

07调用DIMLINEAR/DLI线性命令，标注尺寸，如图9-2所示。

08设置“QT_墙体”图层为当前图层。

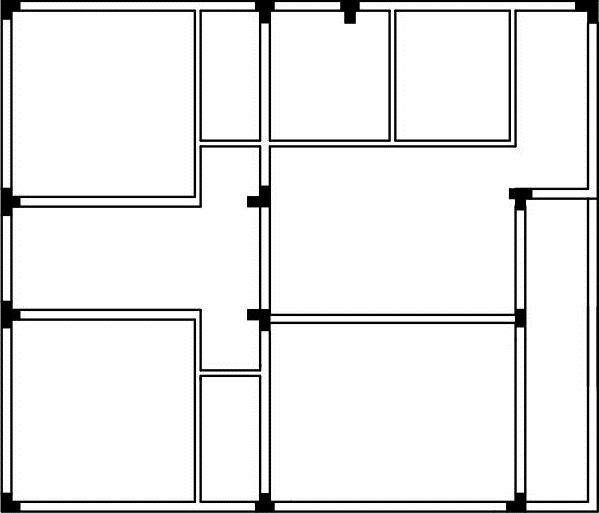

09调用MLINE/ML多线命令，绘制墙体，墙体绘制完后，调用CHAMFER/CHA倒角命令和TRIM/TR修剪命令，修剪墙体，效果如图9-5所示。

10调用LINE/L直线命令和HATCH/H图案填充命令，绘制承重墙，效果如图9-6所示。

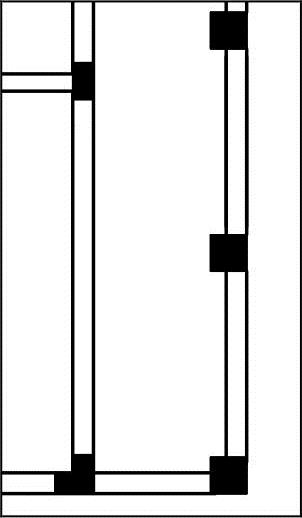

11调用RECTANG/REC矩形命令、COPY/CO复制命令和HATCH/H图案填充命令，绘制柱子，效果如图9-7所示。

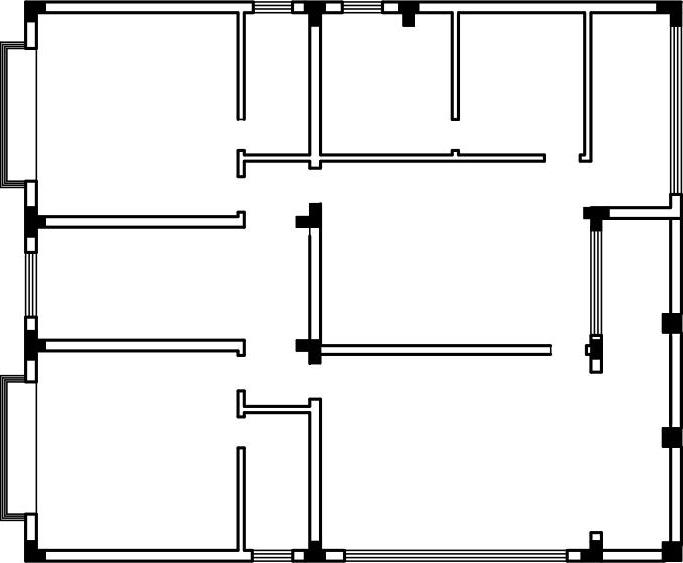

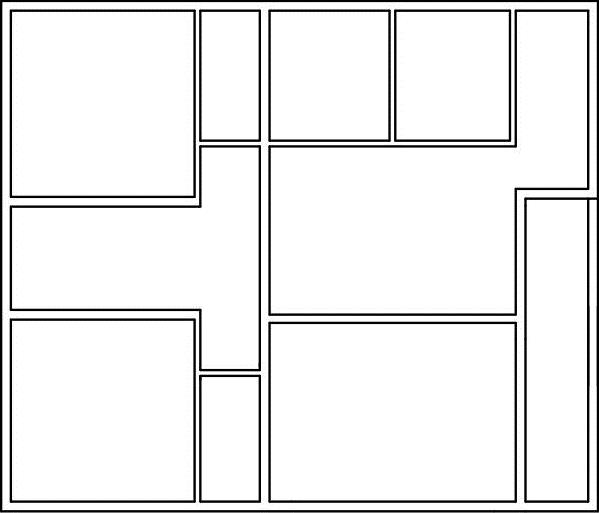

图9-5 绘制墙体

图9-6 绘制承重墙

图9-7 绘制柱子

12调用PLINE/PL多段线命令和TRIM/TR修剪命令，开门洞和窗洞，如图9-8所示。

13绘制窗。调用LINE/L直线命令、PLINE/PL多段线命令和OFFSET/O偏移命令，绘制窗，效果如图9-9所示。

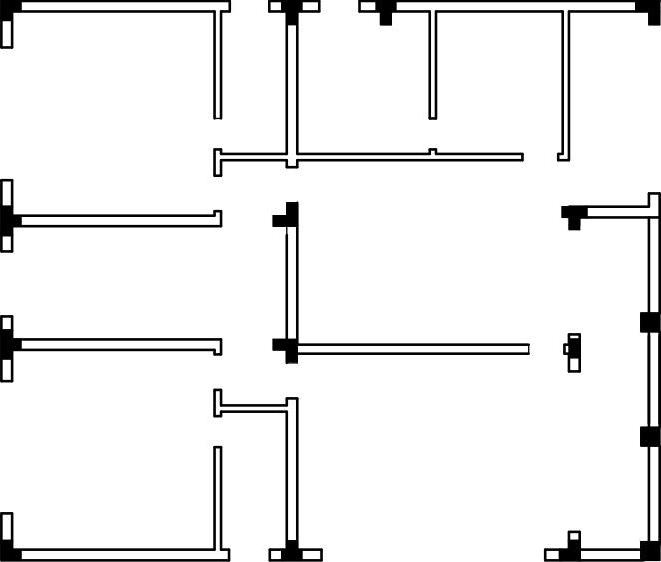

图9-8 开门洞和窗洞

图9-9 绘制窗(www.daowen.com)

14设置“LT_楼梯”图层为当前图层。

15调用LINE/L直线命令，绘制楼板边界线，如图9-10所示。

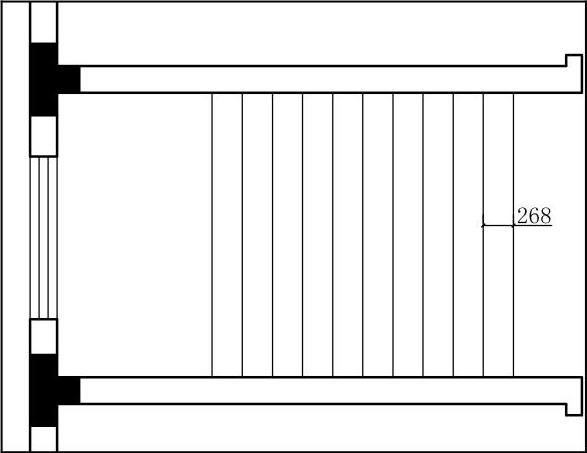

16调用OFFSET/O偏移命令，向左偏移刚才绘制的线段，偏移距离为268（每一踏面宽为268mm），偏移次数为10次，得到踏步平面图形，如图9-11所示。

图9-10 绘制线段

图9-11 偏移线段

17调用RECTANG/REC矩形命令，在踏步的中心线上绘制扶手，如图9-12所示。

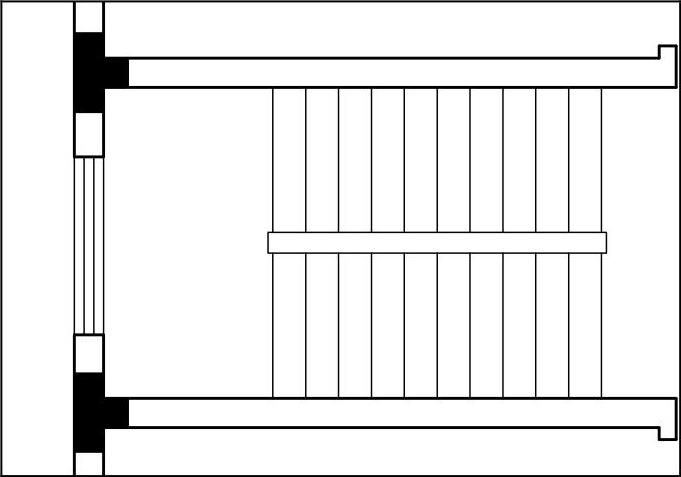

18调用TRIM/TR修剪命令，修剪矩形内的踏步线，得到效果如图9-13所示。

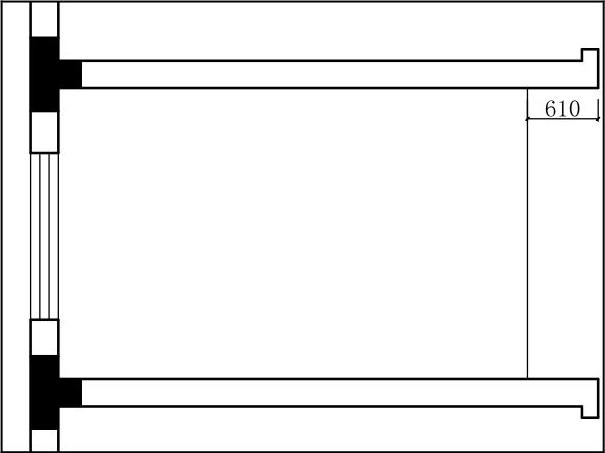

图9-12 绘制矩形

图9-13 修剪线段

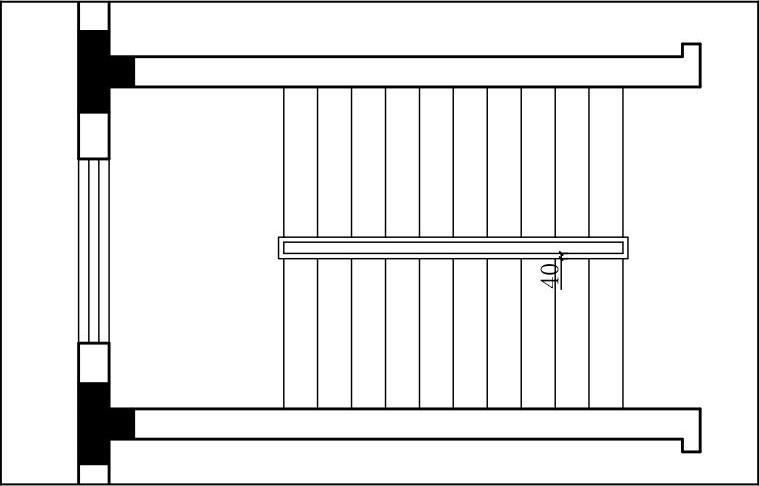

19调用OFFSET/O偏移命令，将矩形向内偏移40，如图9-14所示。

20绘制箭头注释。调用MLEADERSTYLE命令，或单击“样式”工具栏按钮，创建“箭头2”多重引线样式，设置“最大引线点数”为4，如图9-15所示。

图9-14 偏移矩形

图9-15 创建多重引线样式

21在“样式”工具栏中设置多重引线样式为“箭头2”。

22执行【标注】|【多重引线】命令，绘制楼梯平面箭头注释，如图9-16所示，楼梯绘制完成。

23调用MTEXT/MT多行文字命令，对各房间进行文字标注，完成二层原始户型图的绘制。

24使用上述方法，绘制别墅其他层原始户型图，如图9-17～图9-19所示。

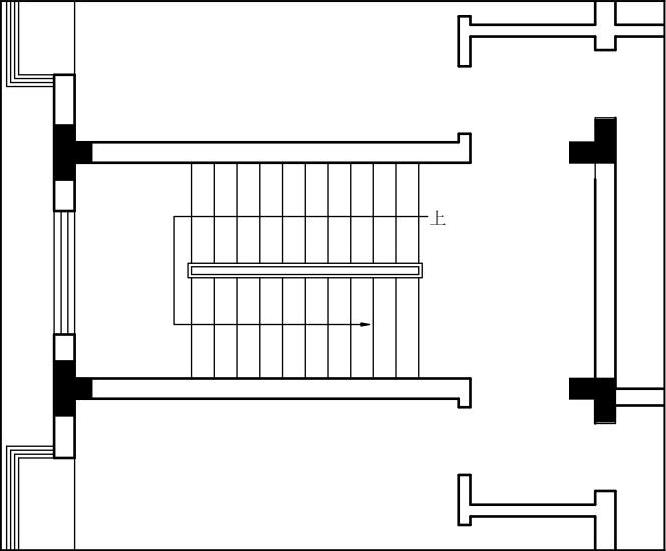

图9-16 绘制箭头注释

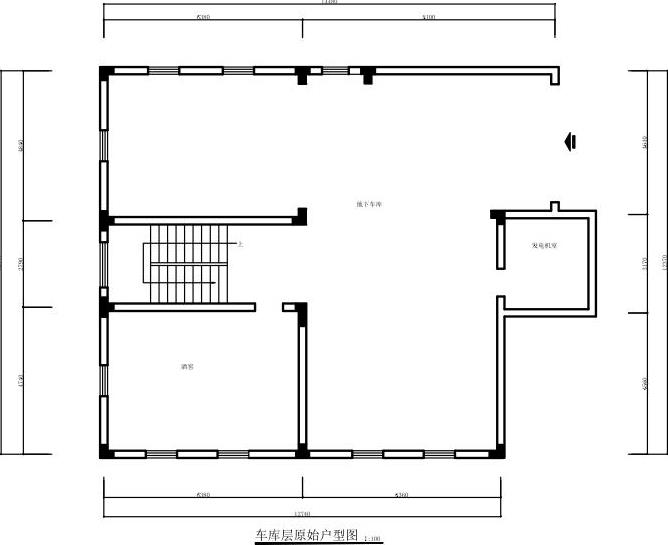

图9-17 车库层原始户型图

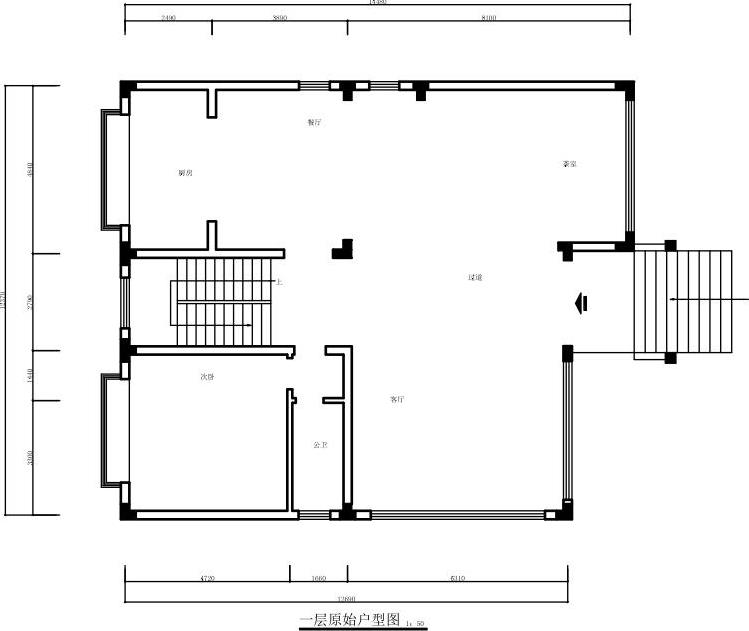

图9-18 一层原始户型图

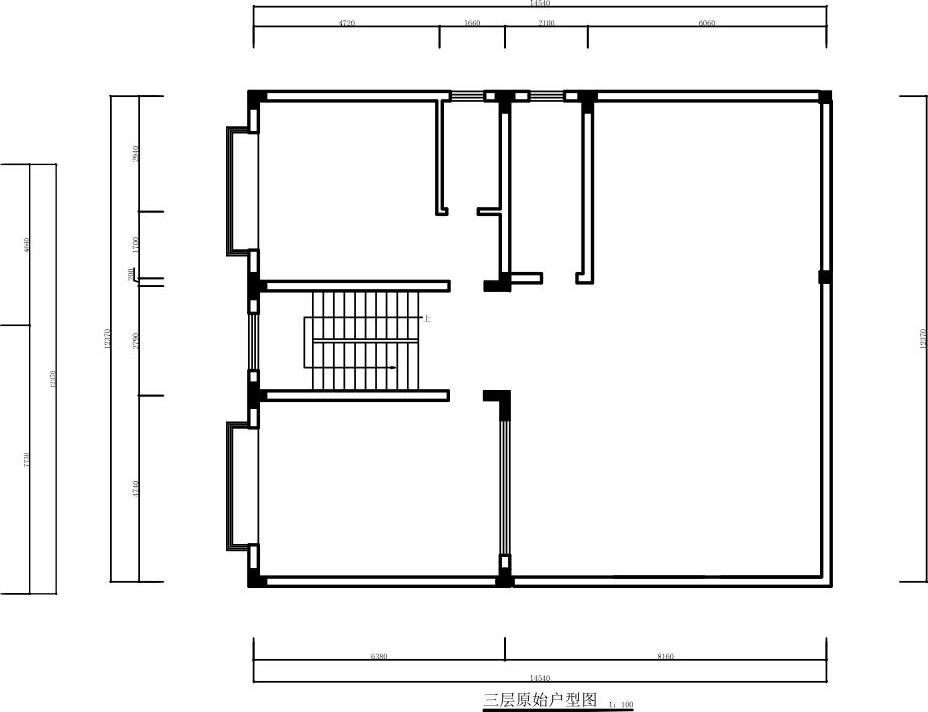

图9-19 三层原始户型图
