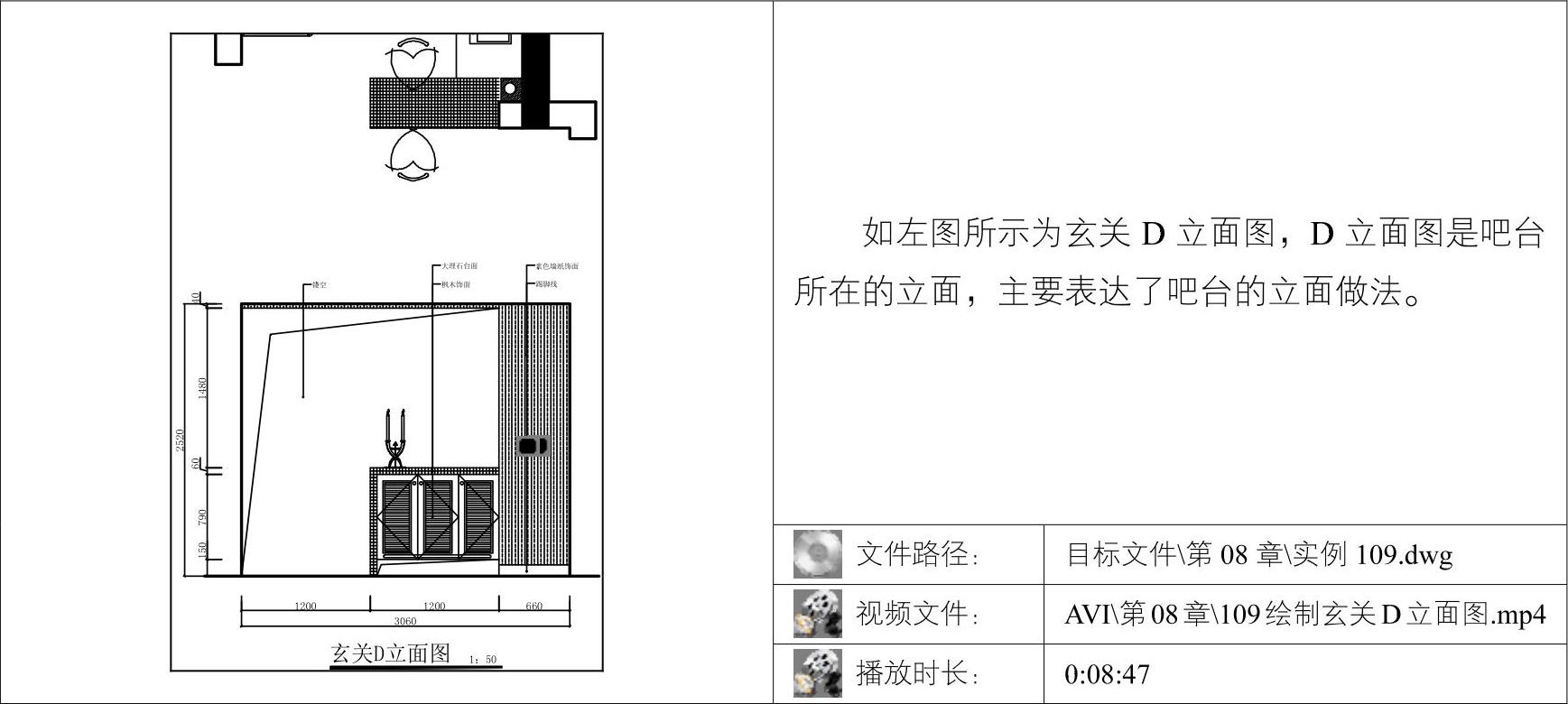

01调用COPY/CO复制命令，复制平面布置图上D立面的平面部分，并对图形进行旋转。

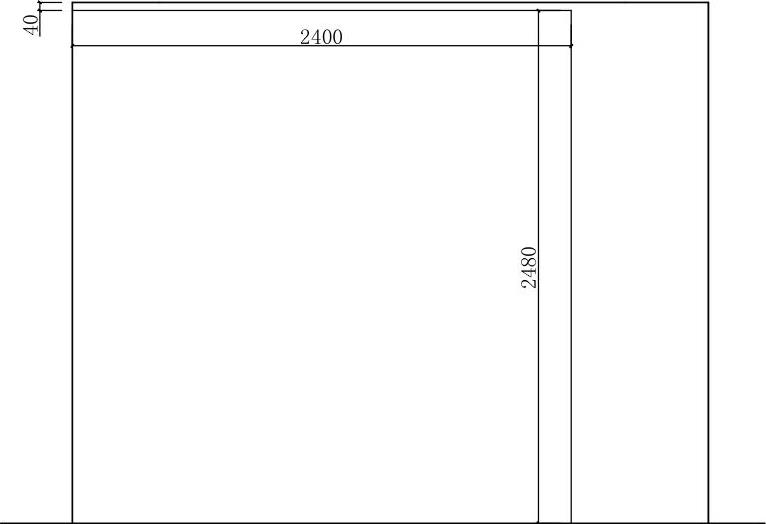

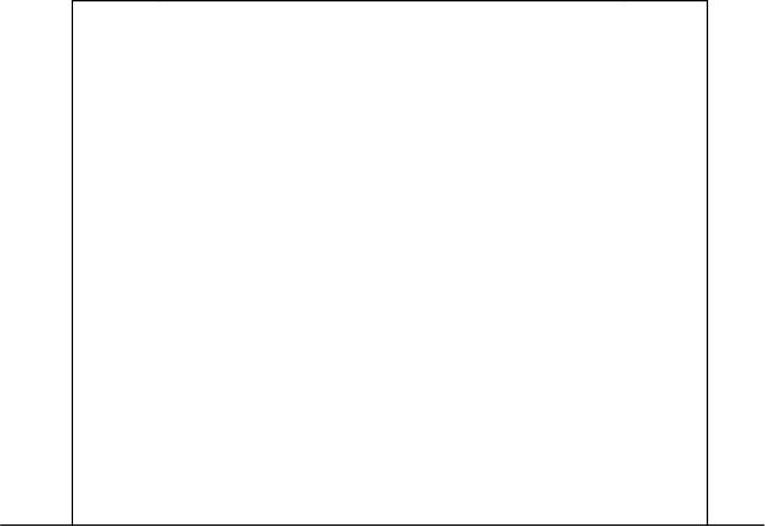

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制D立面的基本轮廓，如图8-98所示。
03调用PLINE/PL多段线命令，绘制多段线，如图8-99所示。
图8-98 绘制D立面的基本轮廓
图8-99 绘制多段线

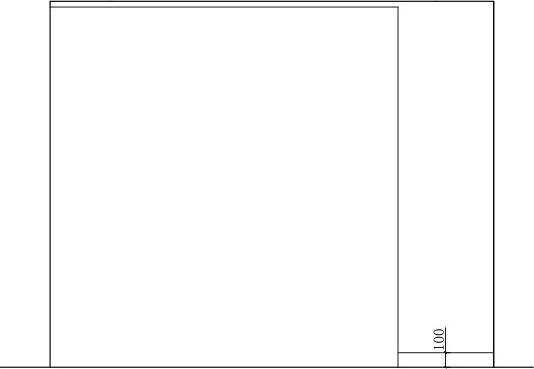

04调用LINE/L直线命令，绘制踢脚线，踢脚线的高度为100，如图8-100所示。

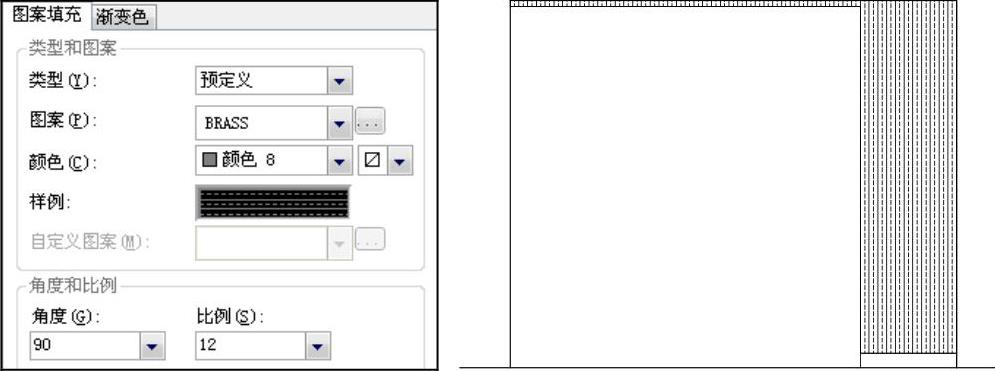

05调用HATCH/H图案填充命令，在多段线内填充
图案，填充参数和效果如图8-101所示。
图8-100 绘制踢脚线
图8-101 填充参数和效果

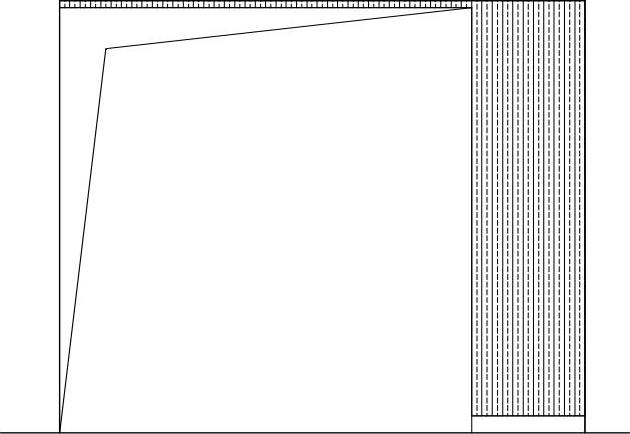

06调用LINE/L直线命令，绘制折线，如图8-102所示。
07绘制吧台。调用PLINE/PL多段线命令，绘制吧台轮廓，如图8-103所示。

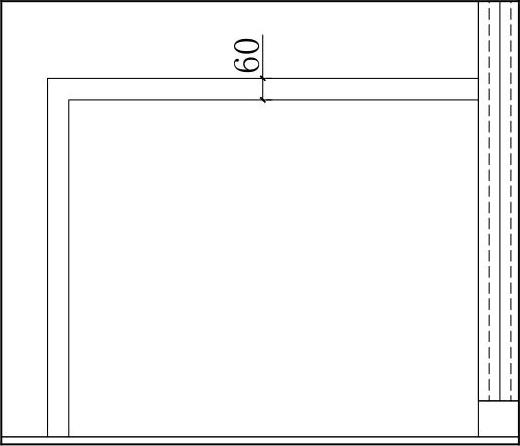

08调用OFFSET/O偏移命令，将多段线向内偏移60，如图8-104所示。
图8-102 绘制折线
图8-103 绘制多段线
图8-104 偏移多段线

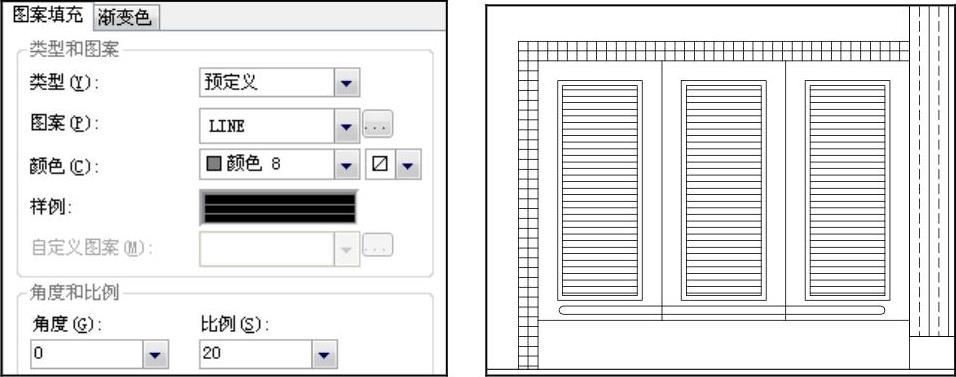

09调用HATCH/H图案填充命令，在多段线内填充“用户定义”图案，填充图案和参数如图8-105所示。
10调用LINE/L直线命令，划分酒柜，如图8-106所示。

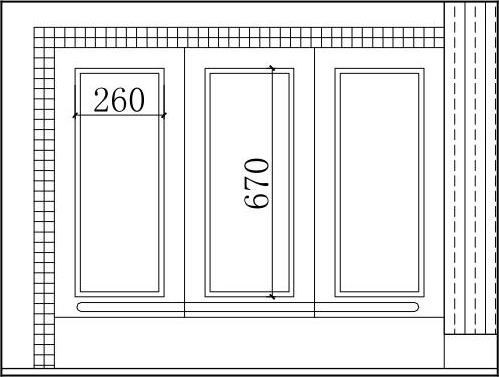

11调用和RECTANG/矩形命令和OFFSET/O偏移命令，绘制酒柜的面板，如图8-107所示。

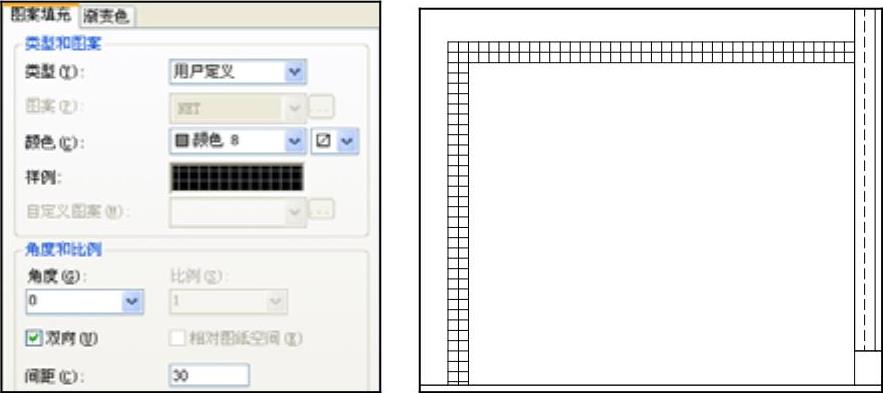

图8-105 填充图案和参数(www.daowen.com)

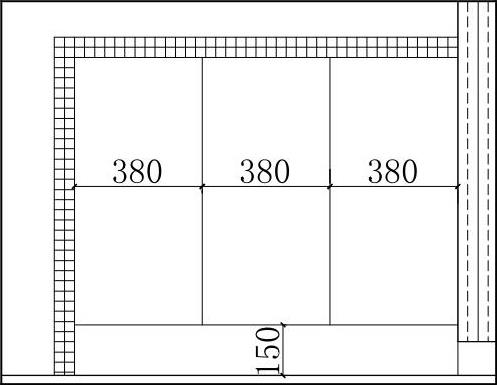

图8-106 绘制线段
12调用HATCH/H图案填充命令，在面板填充
图案，如图8-108所示。
图8-107 绘制酒柜的面板
图8-108 填充参数和效果
13调用LINE/L直线命令，绘制折线，表示柜门开启方向，如图8-109所示。

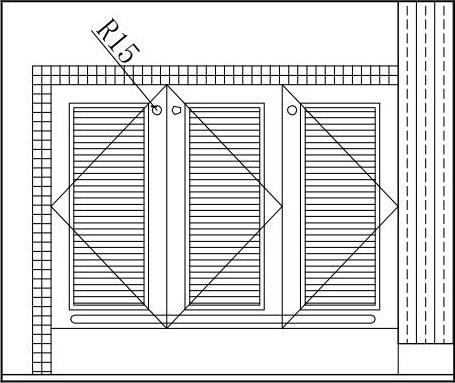

14调用CIRCLE/C圆命令和COPY/CO复制命令，绘制拉手，如图8-110所示。

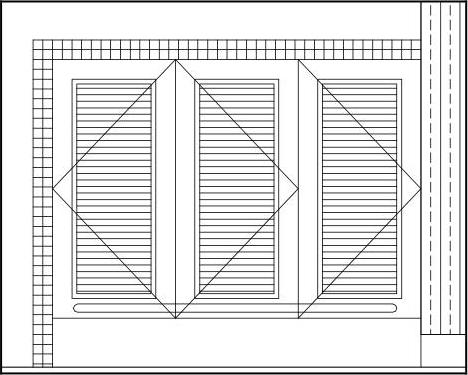

图8-109 绘制折线
图8-110 绘制拉手
15调用LINE/L直线命令，在酒柜下方绘制折线，表示镂空，如图8-111所示。

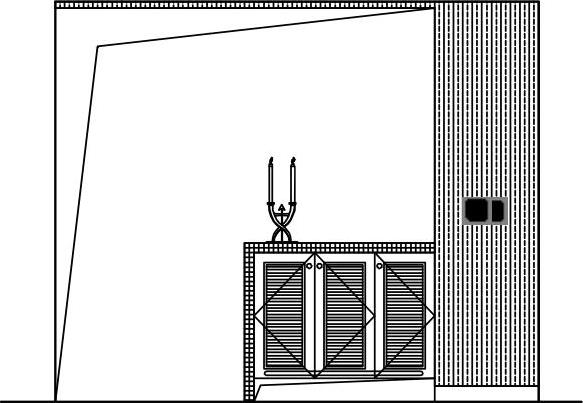

16从图库中插入烛台和插座图块，如图8-112所示。

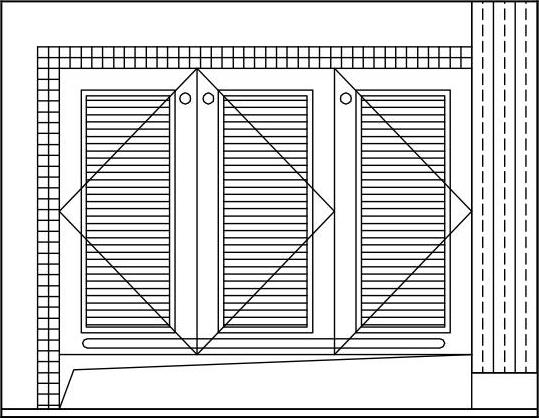

图8-111 绘制折线
图8-112 插入图块

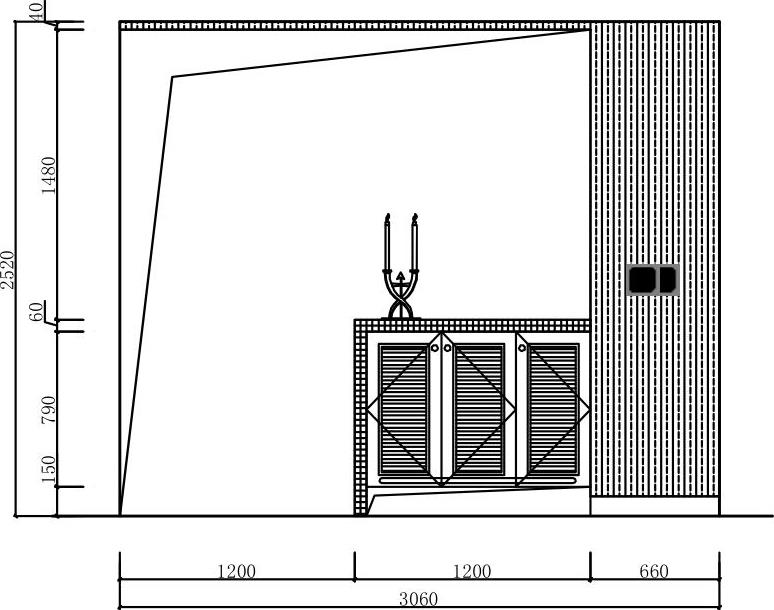

17调用DIMLINEAR/DLI线性命令，进行尺寸标注，如图8-113所示。

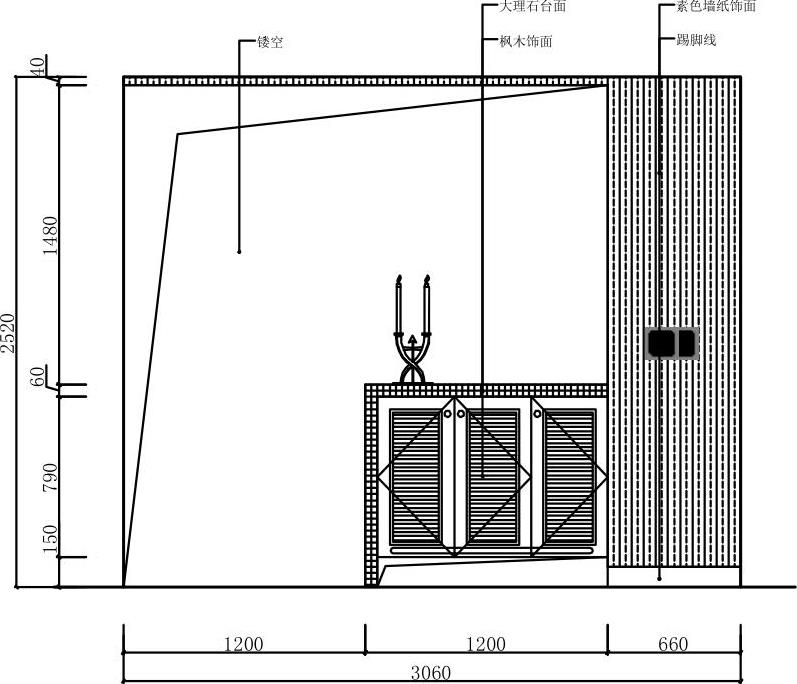

18调用MLEADER/MLD多重引线命令，对立面材料进行文字注释，如图8-114所示。
19调用INSERT/I插入命令，插入“图名”图块，完成玄关D立面图的绘制。
图8-113 尺寸标注
图8-114 文字注释
