01调用COPY/CO复制命令，复制平面布置图上客厅C立面的平面部分，并对图形进行旋转。

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制C立面的基本轮廓，如图8-79所示。

03绘制台阶。调用LINE/L直线命令、RECTANG/REC矩形命令、COPY/CO复制命令和ARC/A圆弧命令，绘制台阶，如图8-80所示。

图8-79 绘制C立面基本轮廓

图8-80 绘制台阶

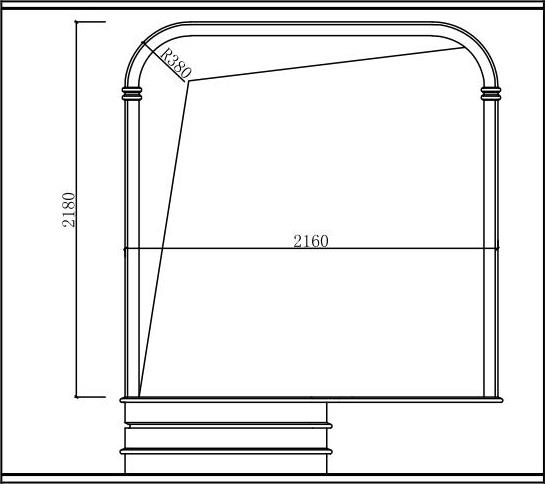

04调用PLNE/PL多段线命令、OFFSET/O偏移命令、RECTANG/REC矩形命令、TRIM/TR修剪命令和FILLET/F圆角命令，绘制门廊，如图8-81所示。

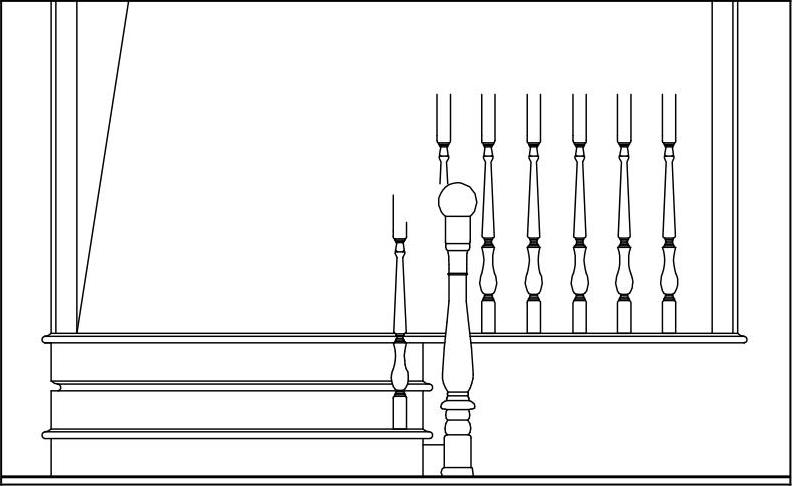

05从图库中插入栏杆图块，对栏杆与台阶重叠的位置进行修剪，并如图8-82所示。

图8-81 绘制门廊

图8-82 插入楼梯图块

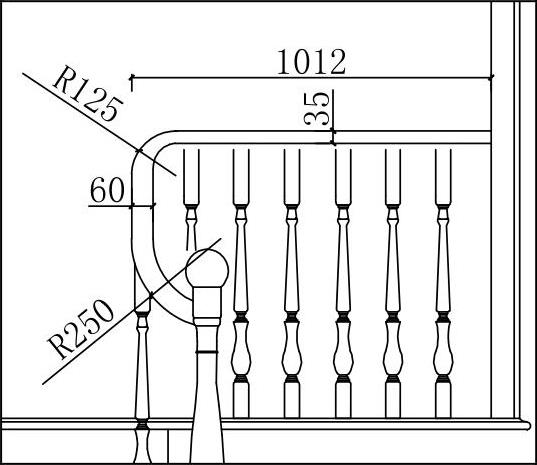

06调用PLINE/PL多段线命令、OFFSET/O偏移命令和FILLET/F圆角命令，绘制扶手，如图8-83所示。

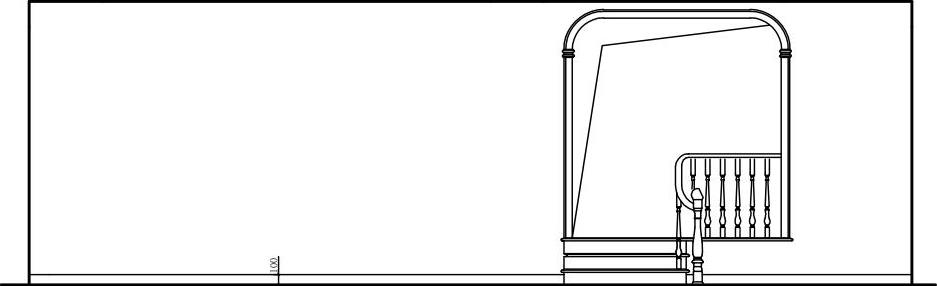

07调用LINE/L直线命令，绘制踢脚线，踢脚线的高度为100，如图8-84所示。

图8-83 绘制扶手

图8-84 绘制踢脚线

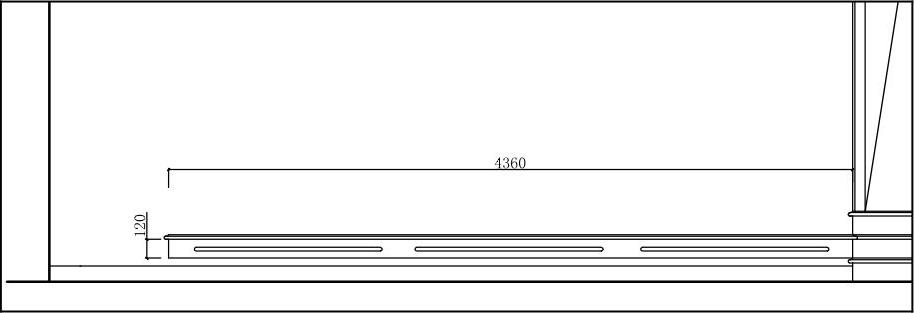

08调用RECTANG/REC矩形命令、TRIM/TR修剪命令和ARC/A圆弧命令，绘制电视柜，如图8-85所示。

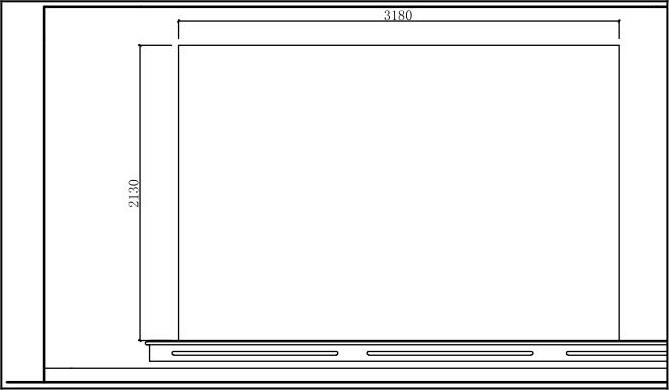

09调用PLINE/PL多段线命令，绘制如图8-86所示多段线。

图8-85 绘制电视柜

图8-86 绘制多段线

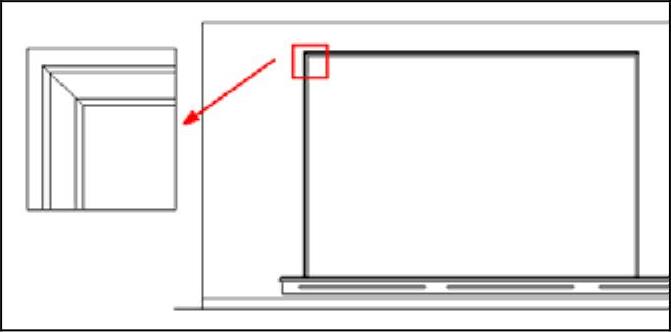

10调用OFFSET/O偏移命令，将多段线向内偏移5、20和5，并调用LINE/L直线命令，连接多段线的交角处，如图8-87所示。

11调用HATCH/H图案填充命令，对多段线内填充图案，效果如图8-88所示。

图8-87 偏移多段线

(www.daowen.com)

图8-88 填充图案

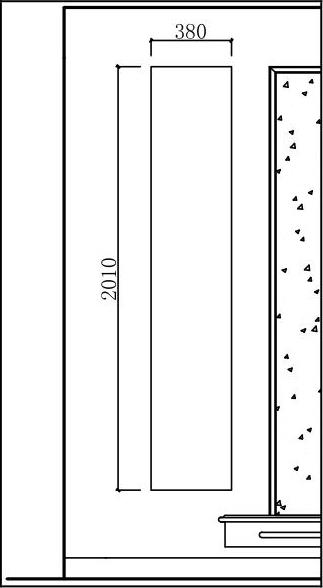

12调用RECTANG/REC矩形命令，绘制尺寸为380×2010的矩形，并移动到相应的位置，如图8-89所示。

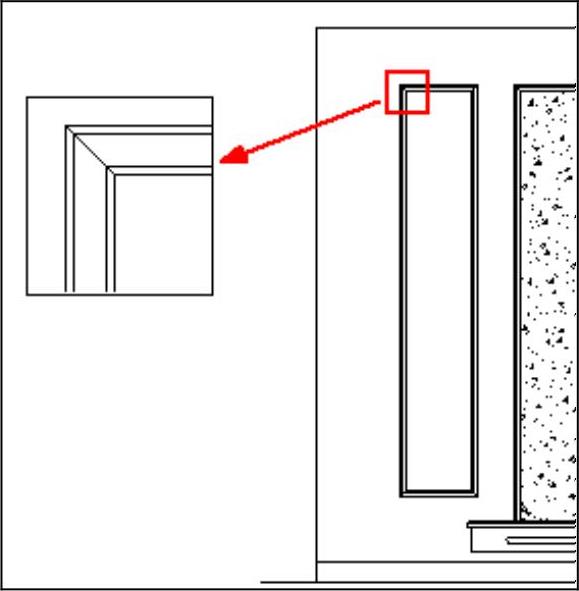

13调用OFFSET/O偏移命令，将矩形向内偏移5、20和5，并调用LINE/L直线命令，连接矩形的交角处，如图8-90所示。

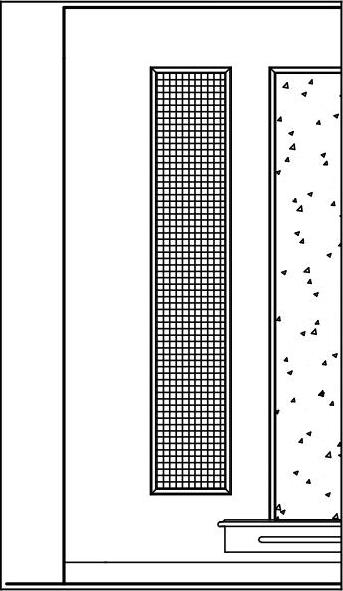

14调用HATCH/H图案命令，对矩形内填充“用户定义”图案，效果如图8-91所示。

图8-89 绘制矩形

图8-90 偏移矩形

图8-91 填充图案

15调用MIRROR/MI镜像命令，通过镜像得到另一侧相同的图案，如图8-92所示。

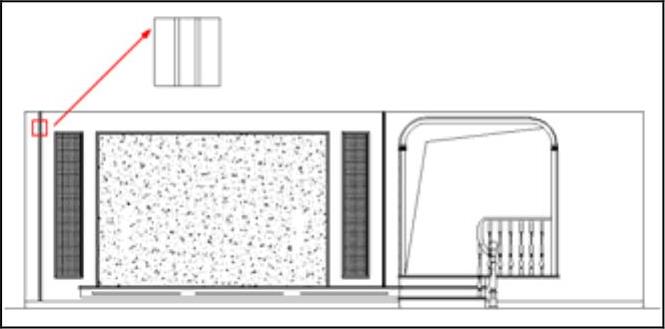

16调用LINE/L直线命令和OFFSET/O偏移命令，绘制如图8-93所示线段。

图8-92 镜像图形

图8-93 绘制线段

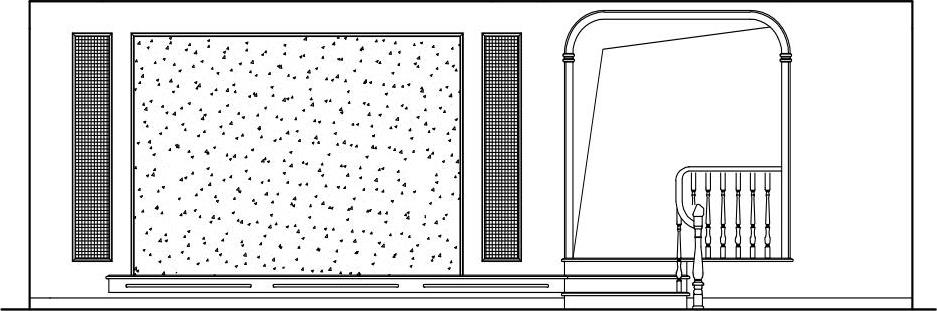

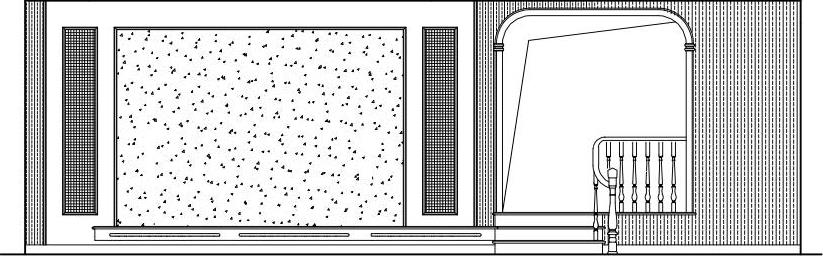

17调用HATCH/H图案填充命令，对墙面填充图案，效果如图8-94所示。

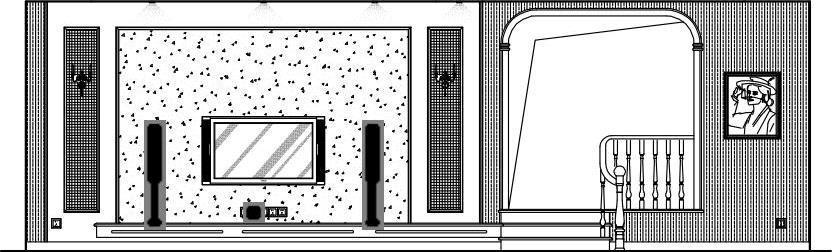

18从图库中插入电视、音响、插座、壁灯、射灯和装饰画等图块到立面图中，并进行修剪，效果如图8-95所示。

图8-94 填充墙面图案

图8-95 插入图块

19设置“BZ_标注”为当前图层。设置当前注释比例为1：50。

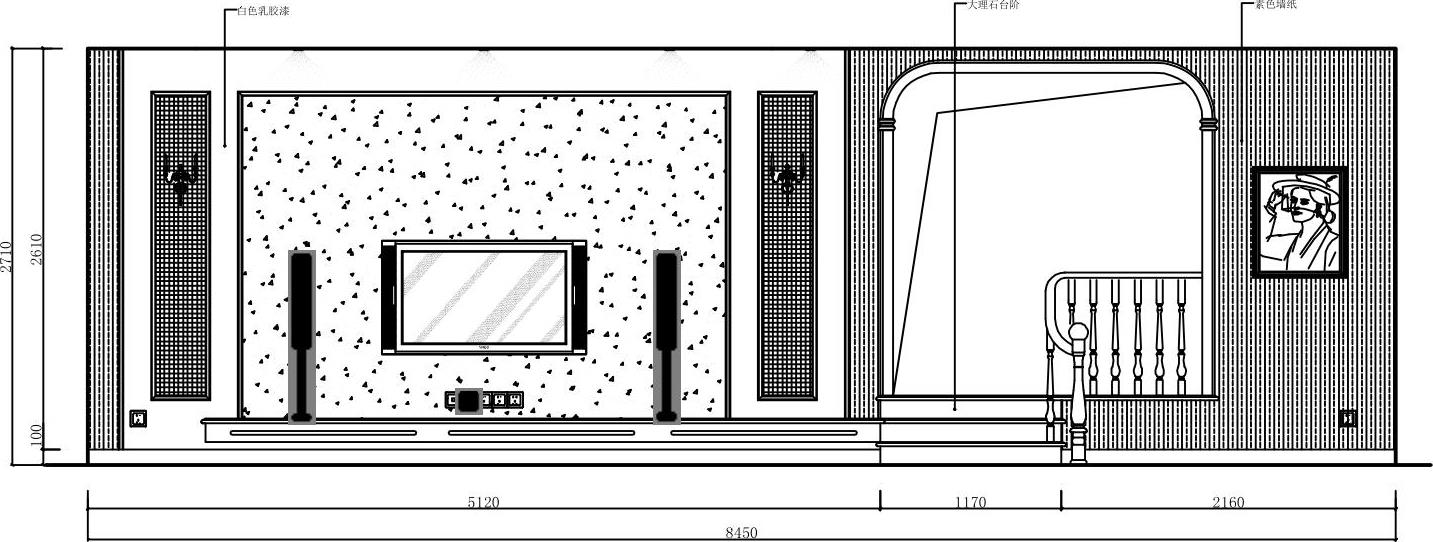

20调用DIMLINEAR命令或执行【标注】|【线性】命令标注尺寸，本图应该在垂直方向和水平方向分别进行标注，标注结果如图8-96所示。

21调用MLRADER/MLD多重引线命令进行材料标注，标注结果如图8-97所示。

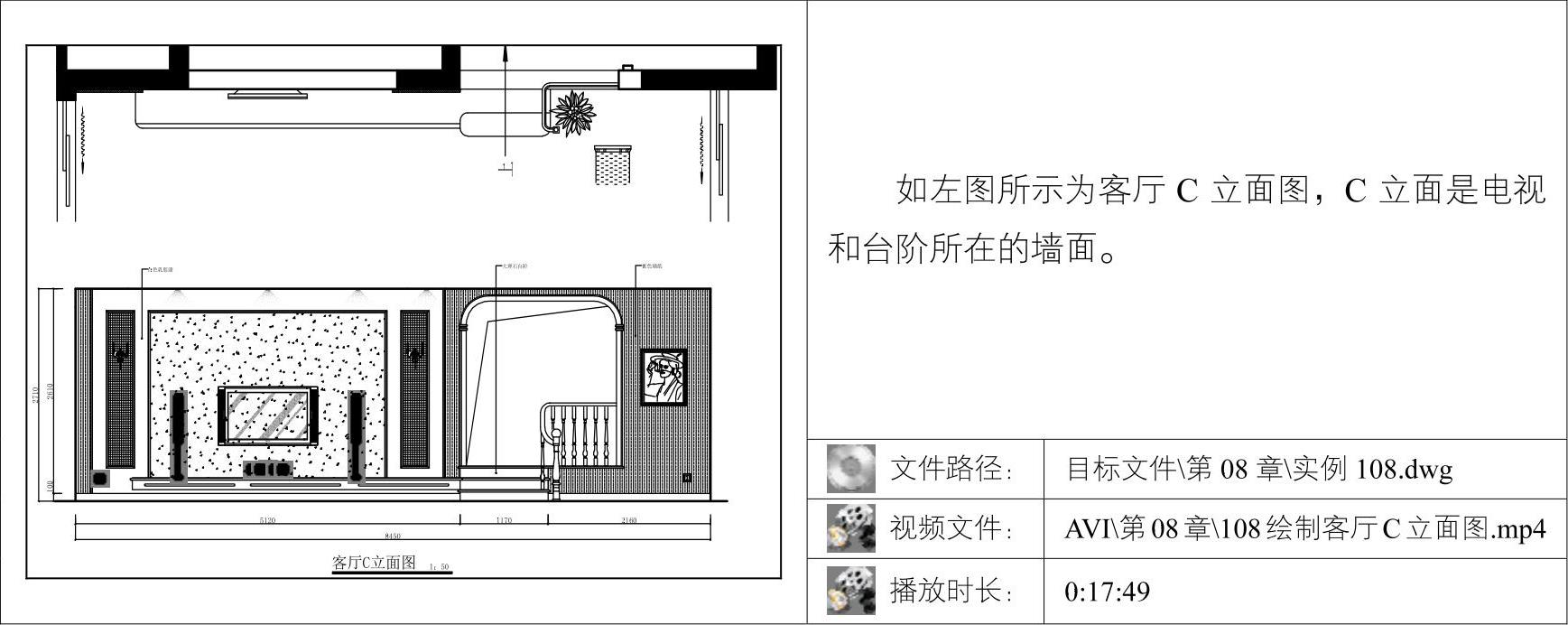

22调用插入图块命令INSERT，插入“图名”图块，设置名称为“客厅C立面图”。客厅C立面图绘制完成。

图8-96 尺寸标注

图8-97 文字标注
