01调用COPY/复制命令，复制平面布置图上小孩B立面图的平面部分。

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制B立面图的基本轮廓，如图7-122所示。

03调用RECTANG/REC矩形命令和LINE/L直线命令，绘制衣柜，如图7-123所示。

图7-122 绘制B立面图的基本轮廓

图7-123 绘制衣柜

04调用RECTANG/REC矩形命令、LINE/L直线命令和PLINE/PL多段线命令，绘制顶棚造型，如图7-124所示。

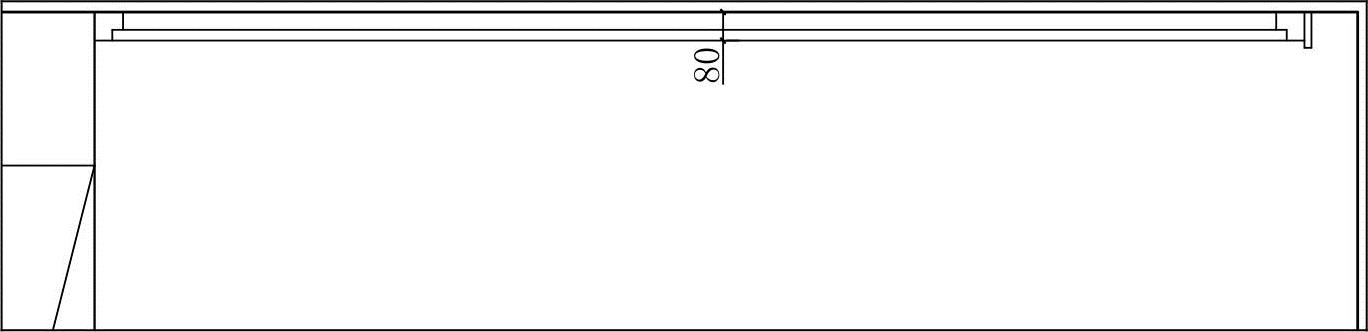

图7-124 绘制顶棚造型

05调用RECTANG/REC矩形命令、PLINE/PL多段线命令、TRIM/TR修剪命令和OFFSET/O偏移命令，绘制装饰架，如图7-125所示。

06调用RECTANG/REC矩形命令和LINE/直线命令，绘制书桌台面，如图7-126所示。

(www.daowen.com)

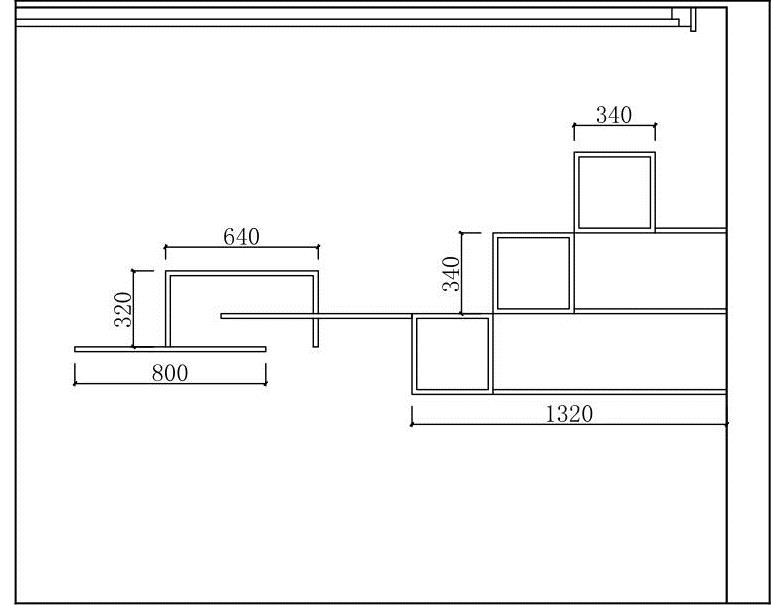

图7-125 绘制装饰架

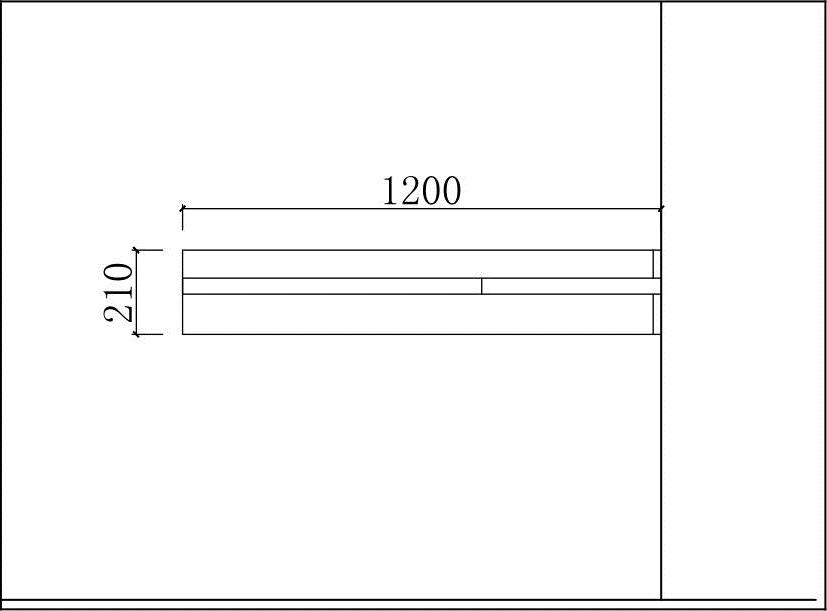

图7-126 绘制书桌台面

07调用LINE/L直线命令，绘制踢脚线，踢脚线的高度为100，如图7-127所示。

08从图库中插入床头柜、床、书本和装饰物等图块到立面图中，并进行修剪，如图7-128所示。

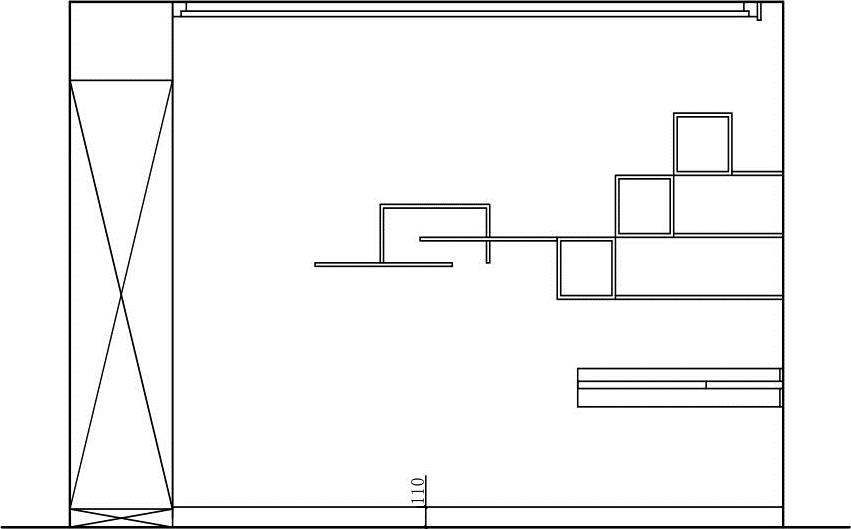

图7-127 绘制踢脚线

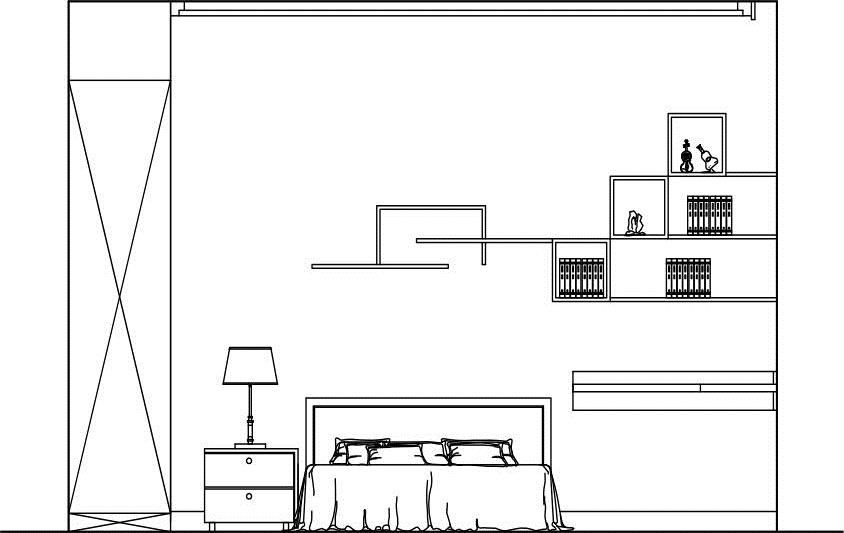

图7-128 插入图块

09调用DIMLINEAR/DLI线性命令和MLEADER/MLD多重引线命令，标注尺寸和材料说明，如图7-129所示。

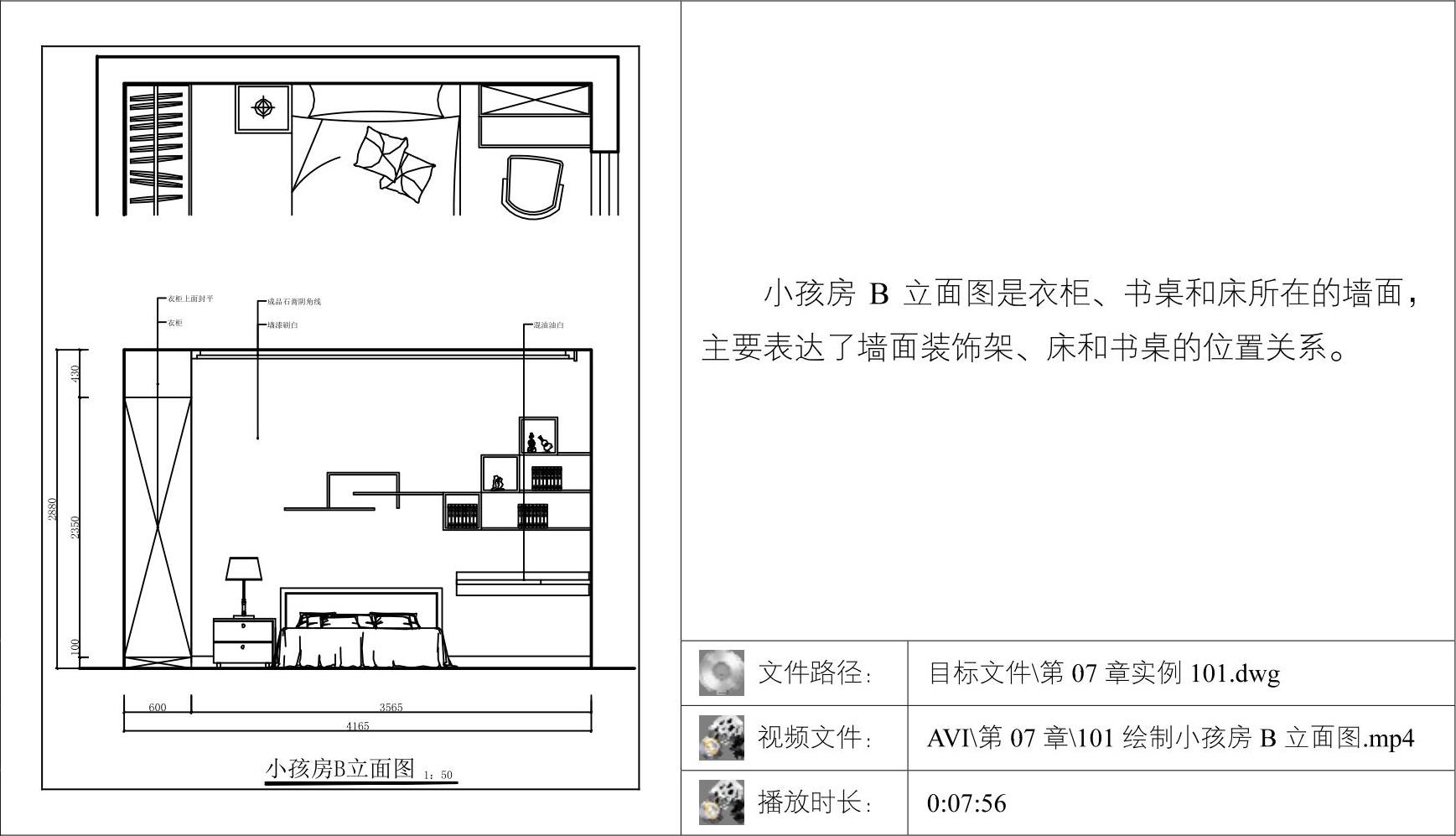

图7-129 标注尺寸和材料说明

10调用INSERT/I插入命令，插入“图名”图块，完成小孩房B立面图的绘制。
