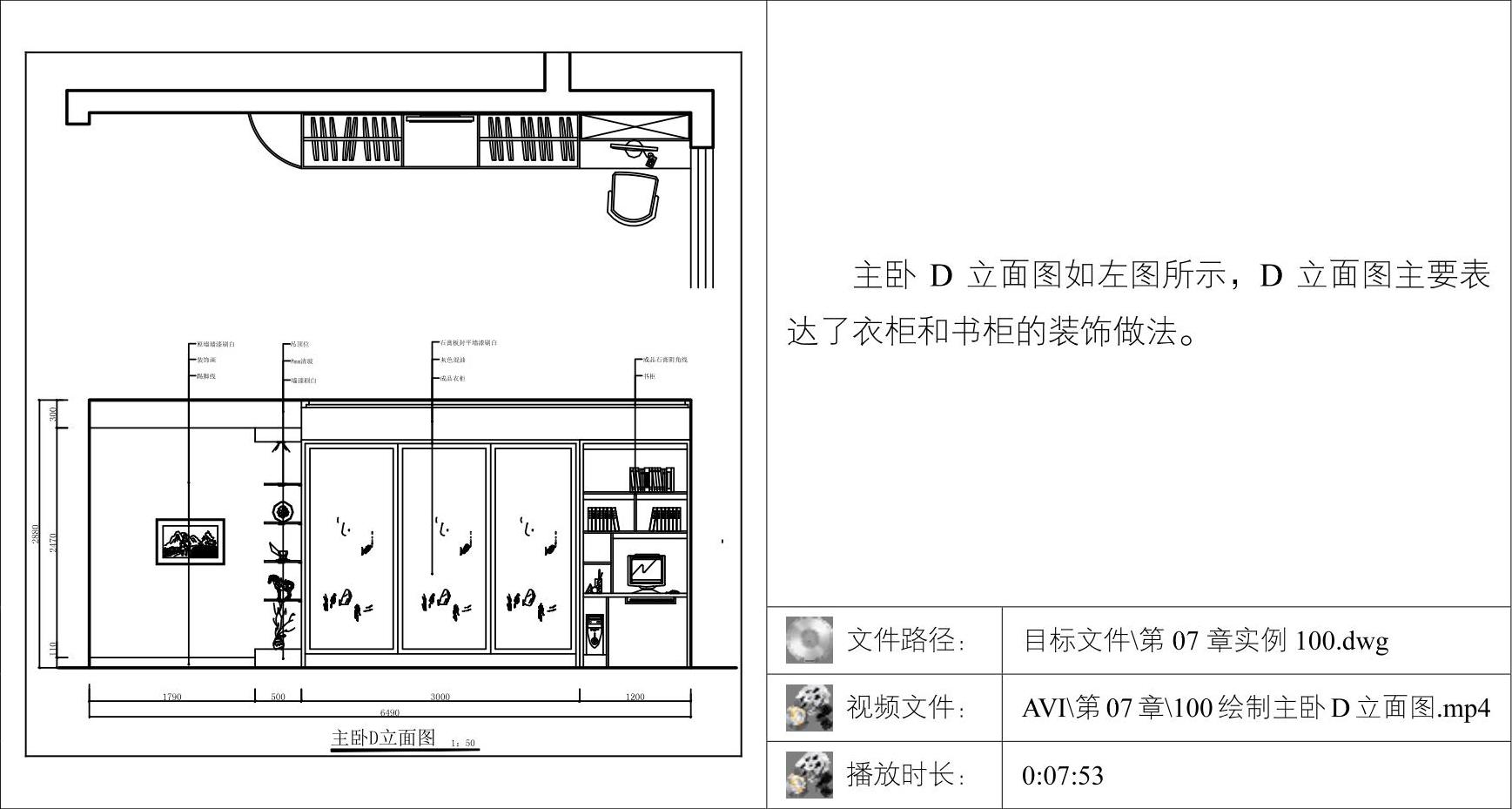

主卧D立面图绘制秘籍

时间:2023-08-31 理论教育 版权反馈
【摘要】:01调用COPY/CO复制命令,复制平面布置图上主卧D立面的平面部分,并对图形进行旋转。图7-108 绘制D立面的基本轮廓图7-109 划分区域04调用LINE/L直线命令和RECTANG/REC矩形命令,绘制顶棚,如图7-110所示。图7-114 定数等分图7-115 绘制线段图7-116 绘制面板11调用LINE/L直线命令、PLINE/PL多段线命令和OFFSET/O偏移命令,绘制书架,如图7-117所示。图7-117 绘制书架图7-118 绘制装饰架图7-119 绘制踢脚线14从图库中调入装饰画、书本、电脑、雕花和陈设品等图块到立面图中,如图7-120所示。

主卧D立面图绘制秘籍


01调用COPY/CO复制命令,复制平面布置图上主卧D立面的平面部分,并对图形进行旋转。

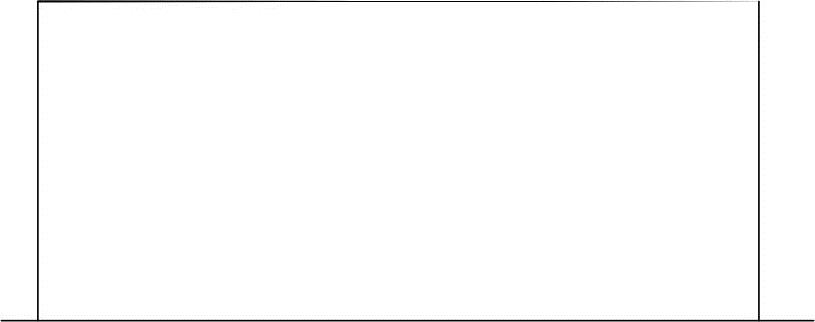

02调用LINE/L直线命令和TRIM/TR修剪命令,绘制D立面的基本轮廓,如图7-108所示。

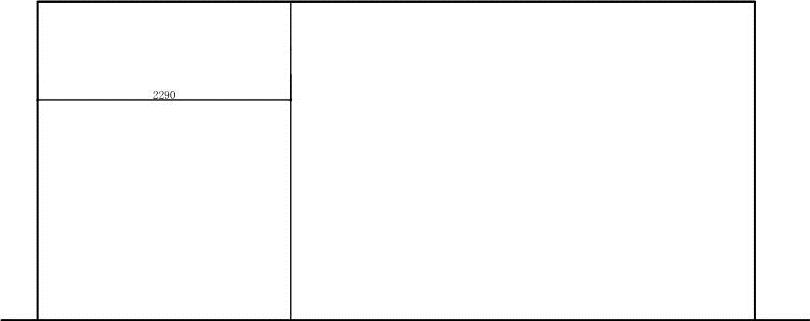

03调用LINE/L直线命令,划分区域,如图7-109所示。


图7-108 绘制D立面的基本轮廓


图7-109 划分区域

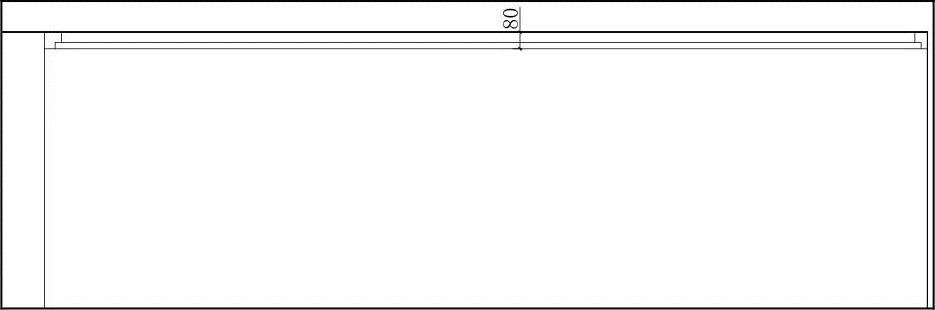

04调用LINE/L直线命令和RECTANG/REC矩形命令,绘制顶棚,如图7-110所示。

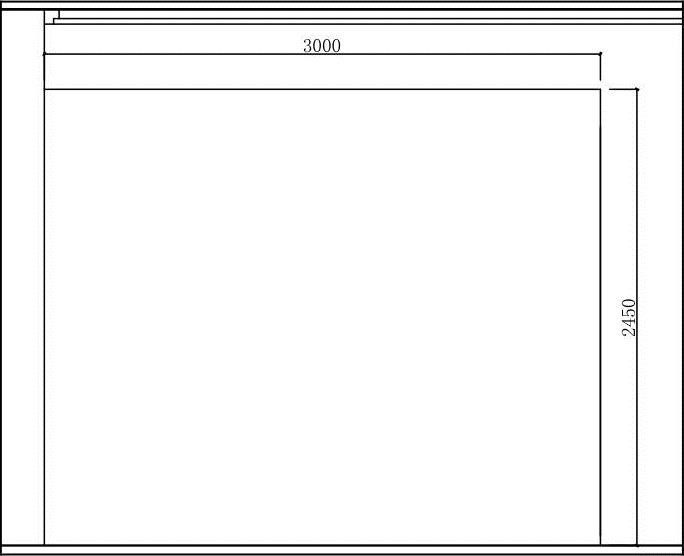

05绘制衣柜。调用PLINE/PL多段线命令,绘制多段线,如图7-111所示。


图7-110 绘制顶棚


图7-111 绘制线段

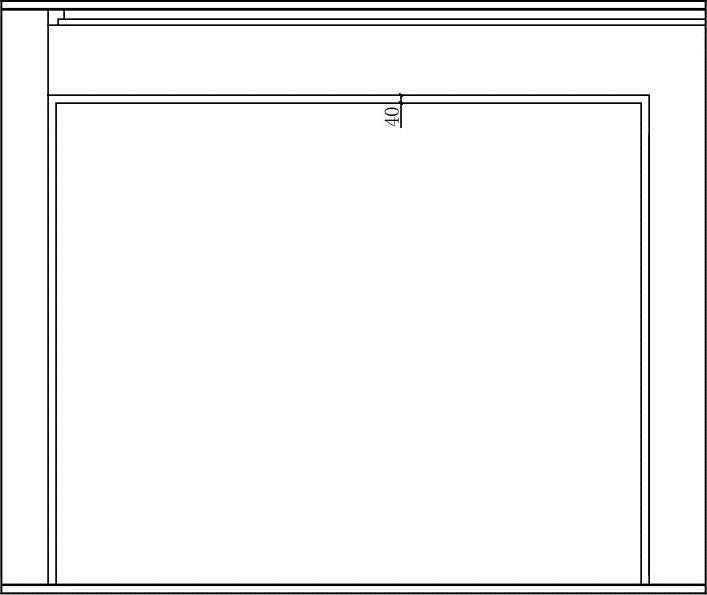

06调用OFFSET/O偏移命令,将多段线向内偏移40,如图7-112所示。

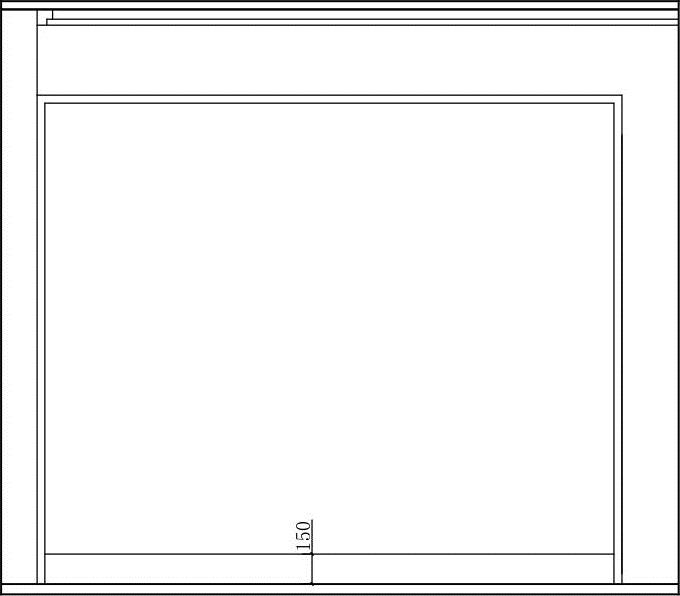

07调用LINE/L直线命令,绘制线段,如图7-113所示。


图7-112 偏移多段线


图7-113 绘制线段

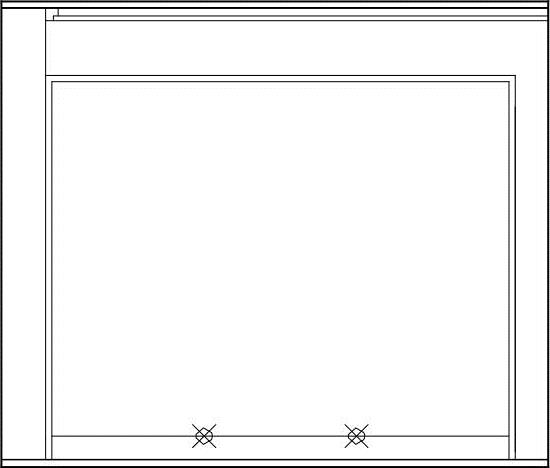

08调用DIVIDE/DIV定数等分命令,将线段分成三等分,如图7-114所示。

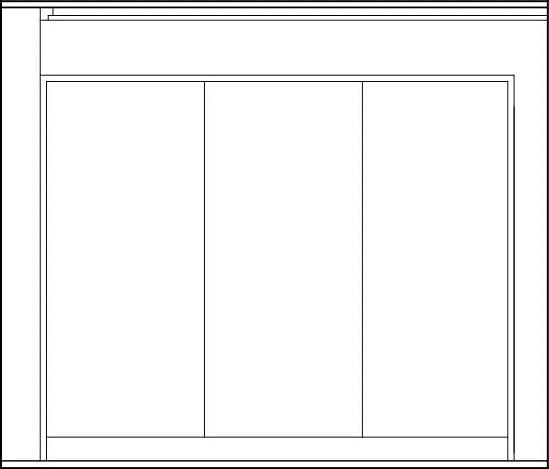

09调用LINE/L直线命令,以等分点为起点绘制线段,然后删除等分点,如图7-115所示。

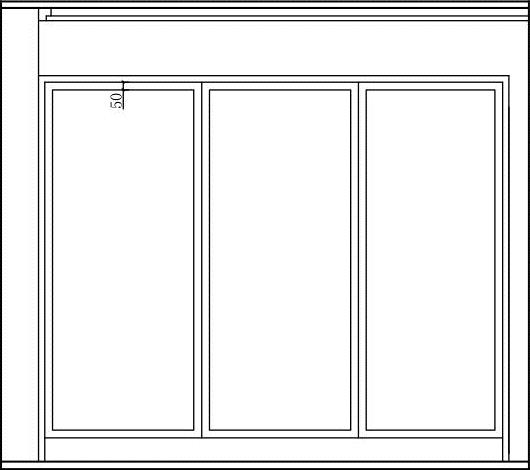

10调用RECTANG/REC矩形命令和OFFSET/O偏移命令,绘制衣柜面板,如图7-116所示。(www.daowen.com)


图7-114 定数等分


图7-115 绘制线段


图7-116 绘制面板

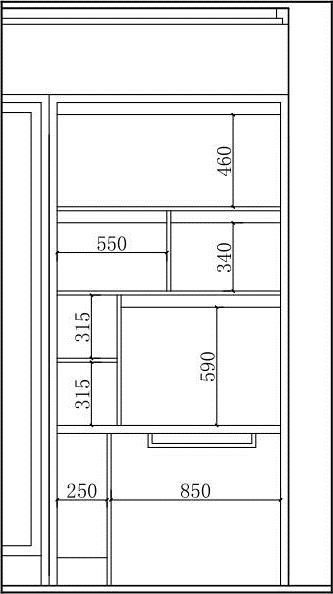

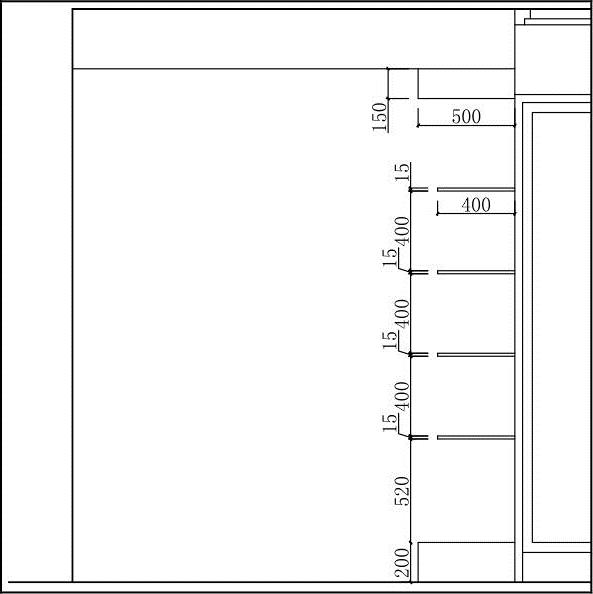

11调用LINE/L直线命令、PLINE/PL多段线命令和OFFSET/O偏移命令,绘制书架,如图7-117所示。

12调用RECTANG/REC矩形命令和COPY/CO复制命令,绘制装饰架,如图7-118所示。

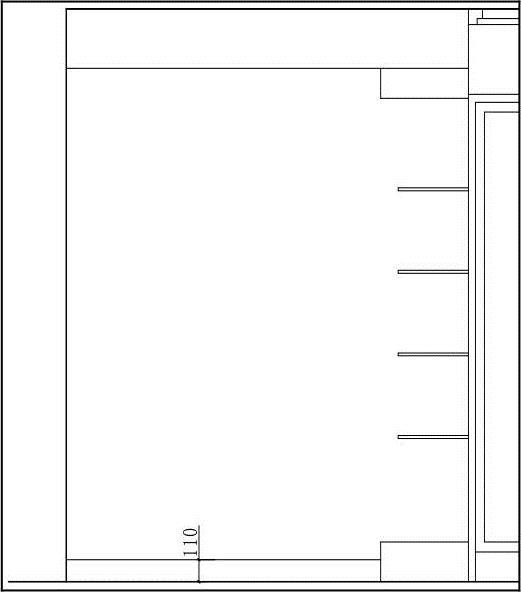

13调用LINE/L直线命令,绘制踢脚线,踢脚线的高度为110,如图7-119所示。


图7-117 绘制书架


图7-118 绘制装饰架


图7-119 绘制踢脚线

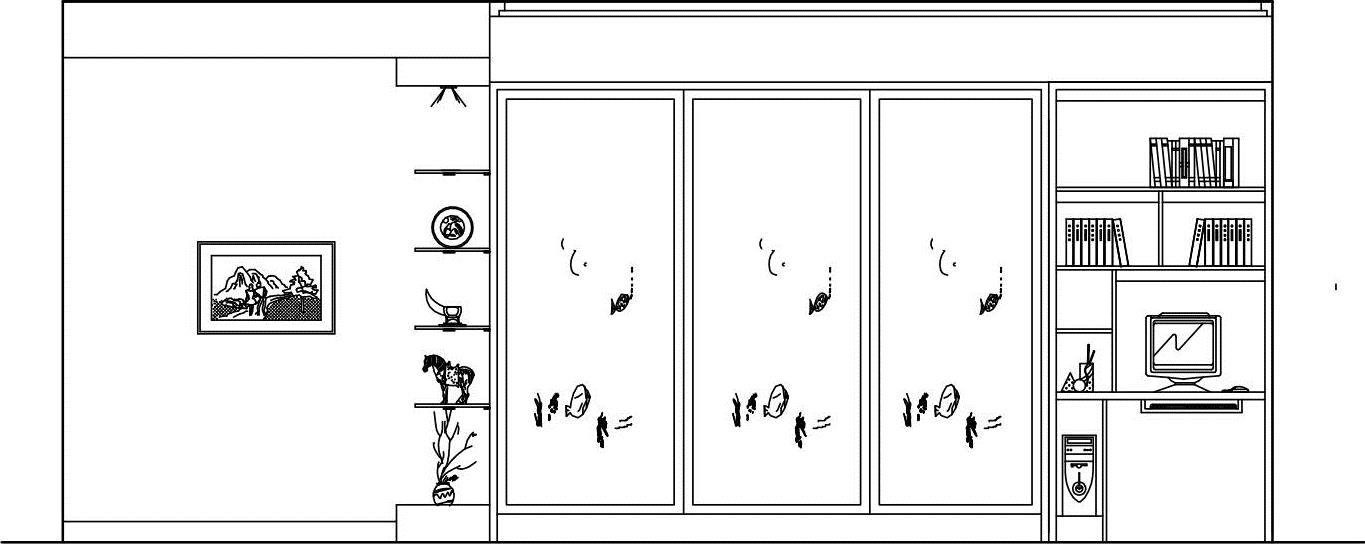

14从图库中调入装饰画、书本、电脑、雕花和陈设品等图块到立面图中,如图7-120所示。


图7-120 插入图块

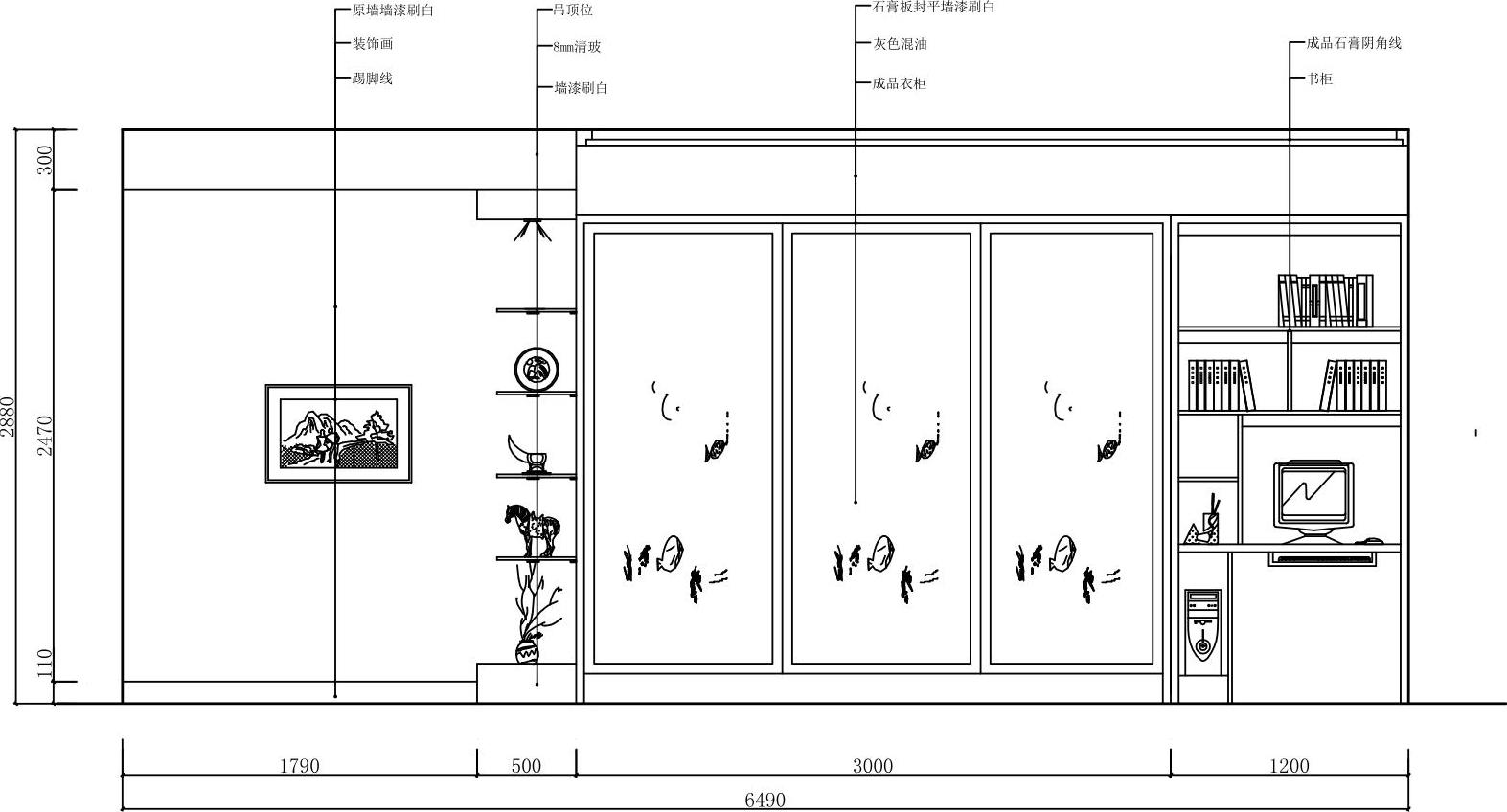

15调用DIMLINEAR/DLI线性命令和MLEADER/MLD多重引线命令,标注尺寸和材料说明,如图7-121所示。

16调用INSERT/I插入命令,插入“图名”图块,完成主卧D立面图的绘制。


图7-121 标注尺寸和材料说明,
