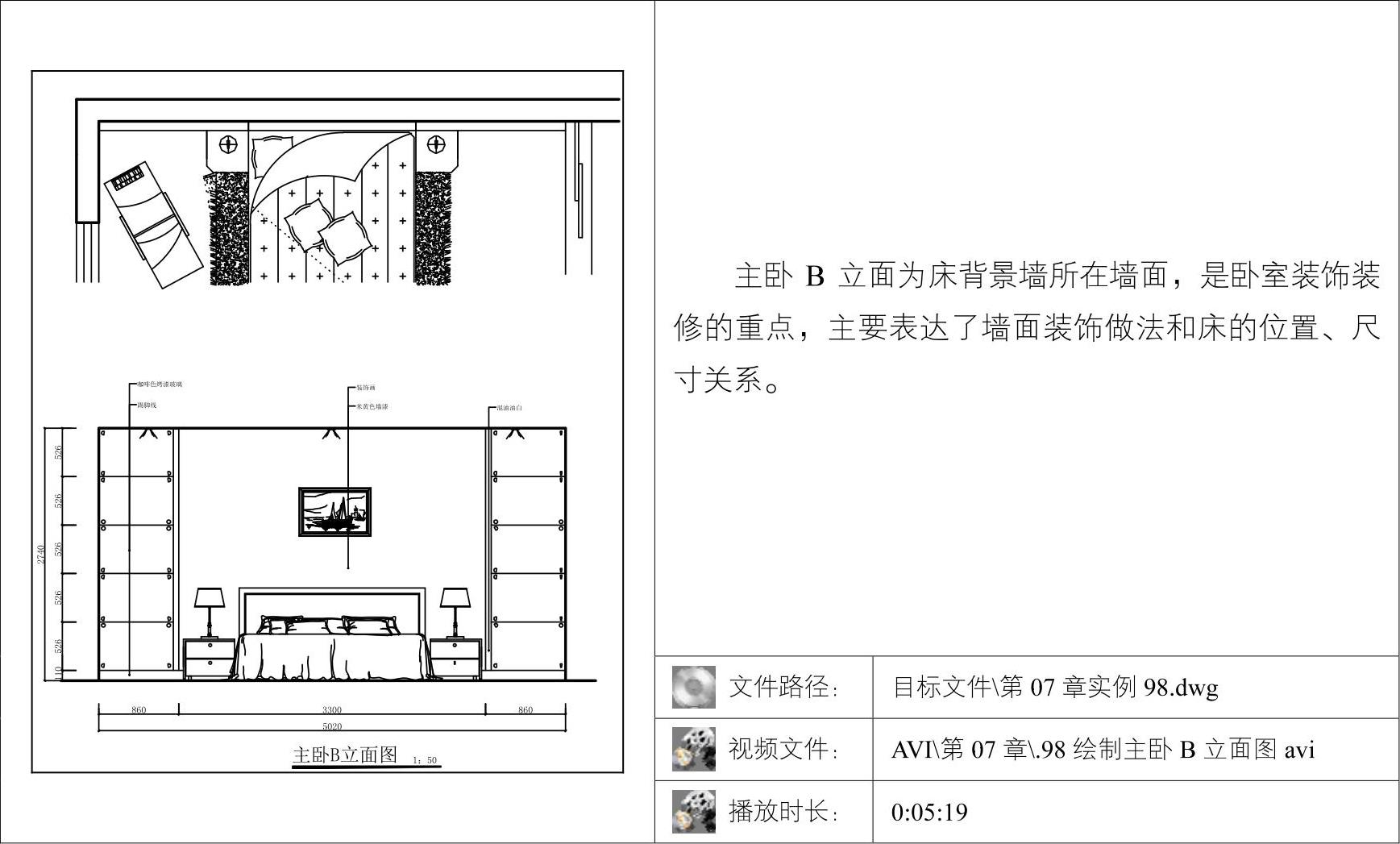

01调用COPY/CO命令,复制平面布置图上主卧B立面的平面部分。

02调用LINE/L命令和TRIM/TR命令,绘制主卧B立面的基本轮廓,如图7-94所示。

03调用LINE/L命令,绘制踢脚线,踢脚线的高度为110,如图7-95所示。

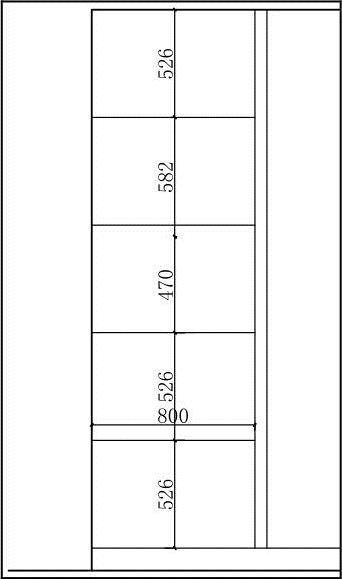

04绘制墙面的造型图案。调用LINE/L直线命令和OFFSETO/偏移命令,划分墙面,如图7-96所示。

05调用CIRCLE/C圆命令,绘制半径为20的圆,如图7-97所示。

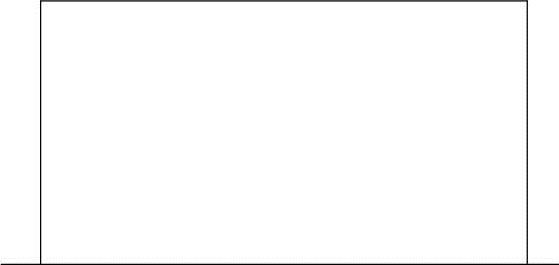

图7-94 主卧B立面的基本轮廓

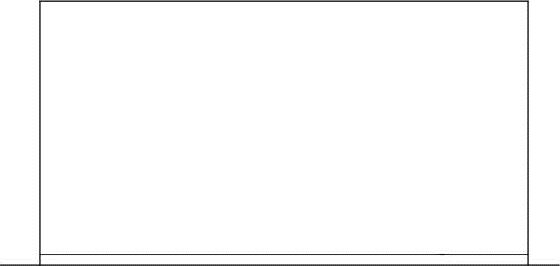

图7-95 绘制踢脚线


图7-96 划分墙面

06调用COPY/CO复制命令,对圆进行复制,结果如图7-98所示。

07调用MIRROR/MI命令,对绘制的图形进行镜像,如图7-99所示。(www.daowen.com)


图7-97 绘制圆

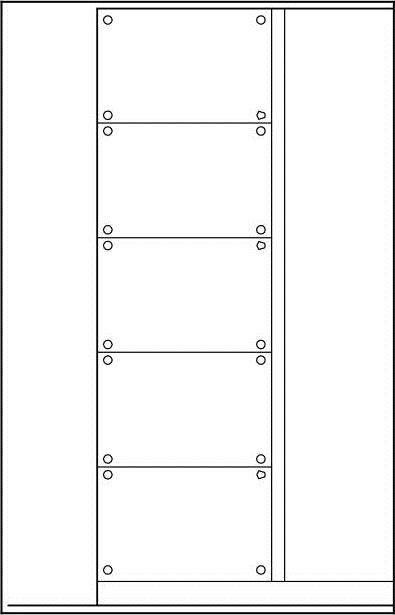

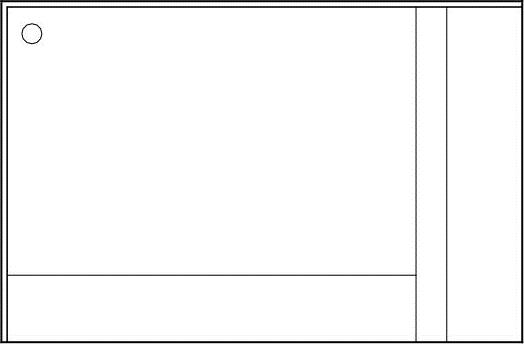

图7-98 复制圆

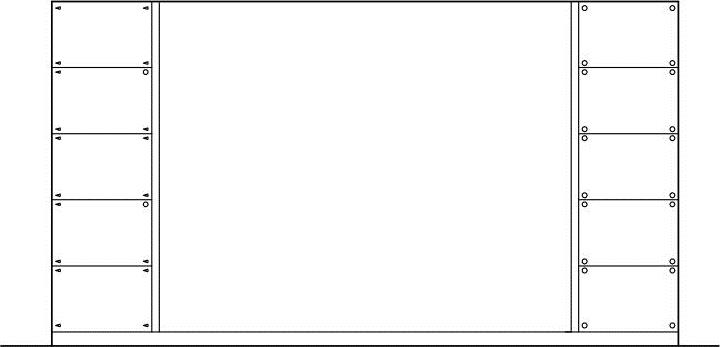

图7-99 镜像图形

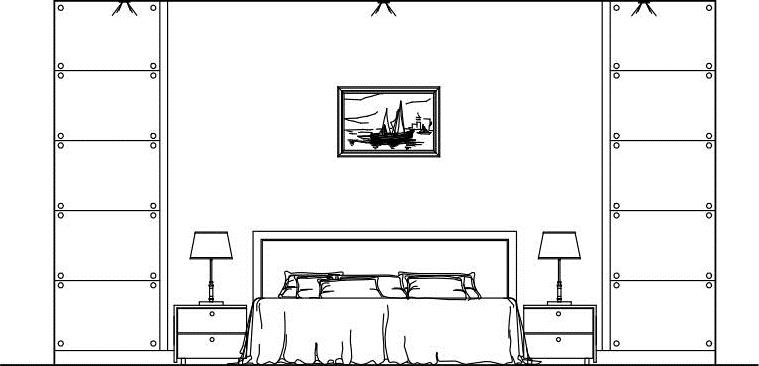

08从图块中插入床、床头柜、射灯和装饰画等图块,并进行修剪,如图7-100所示。

09调用DIMLINEARDLI/命令和MLEADER/MLD命令,标注尺寸和材料说明,如图7-101所示。


图7-100 插入图块

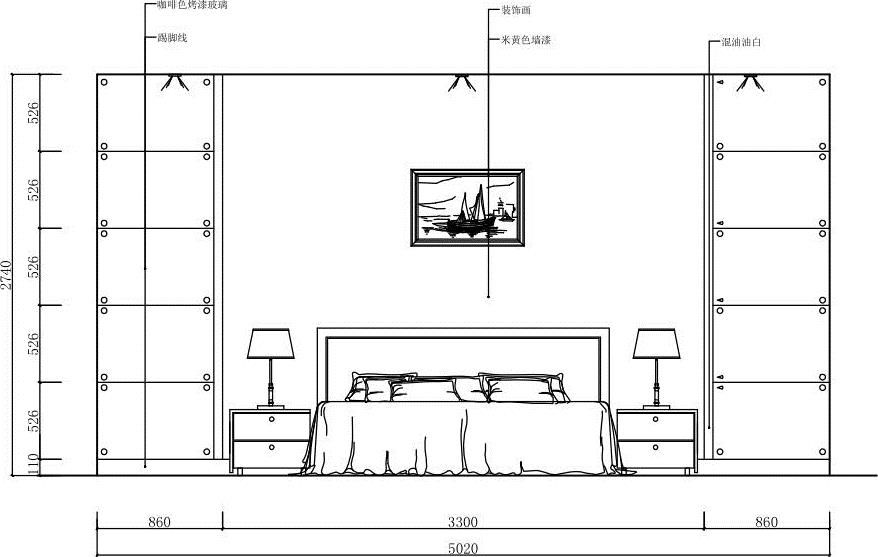

图7-101 标注尺寸和材料说明

10调用INSERT/I命令,插入“图名”图块,完成主卧B立面图的绘制。
