01调用COPY/CO复制命令，复制平面布置图上客厅D立面的平面部分，并对图形进行旋转。

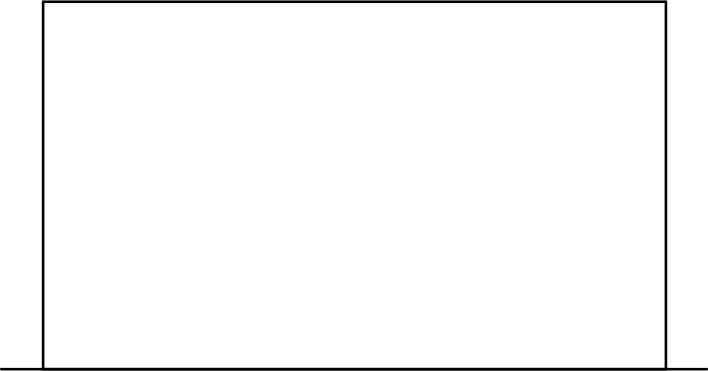

02调用LINE/L直线命令、OFFSET/O偏移命令和TRIM/TR修剪命令，绘制客厅D立面的基本轮廓，如图7-82所示。

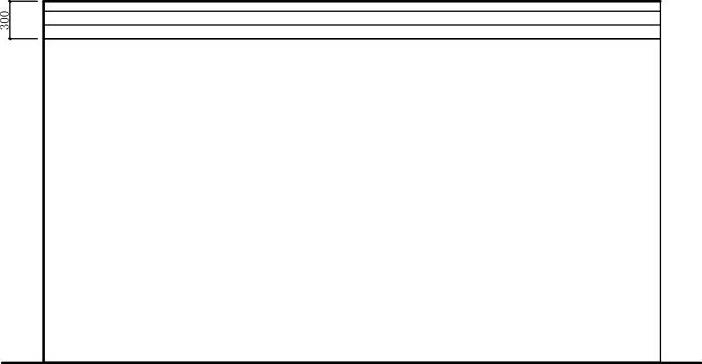

03调用OFFSET/O偏移命令和LINE/L直线命令，绘制顶棚造型，如图7-83所示。

图7-82 绘制基本轮廓

图7-83 绘制顶棚造型

04调用LINE/L直线命令，划分区域，如图7-84所示。

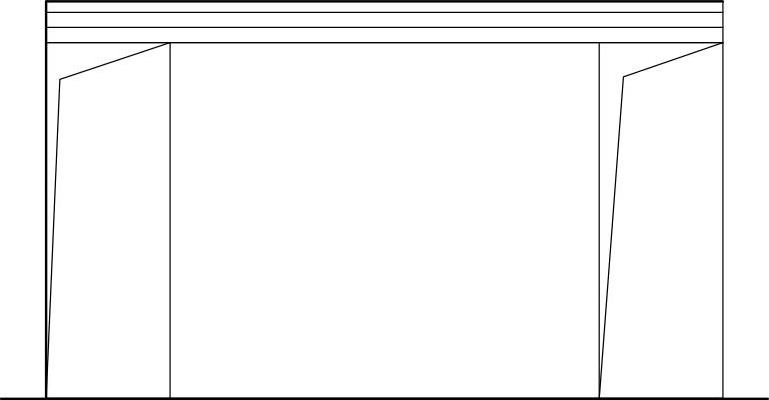

05调用PLINE/PL多段线命令，在电视背景墙的两侧绘制折线，表示是空的，如图7-85所示。

图7-84 划分区域

图7-85 绘制折线

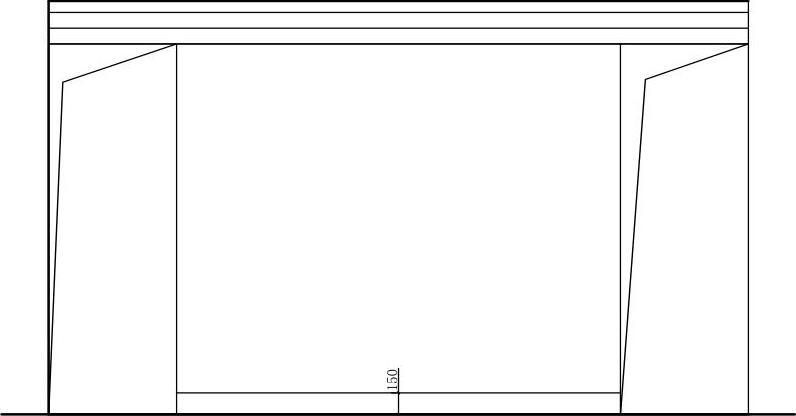

06调用LINE/L直线命令，绘制踢脚线，如图7-86所示。

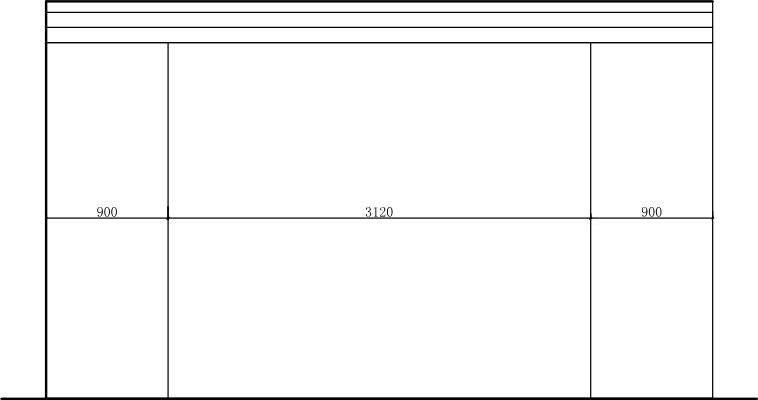

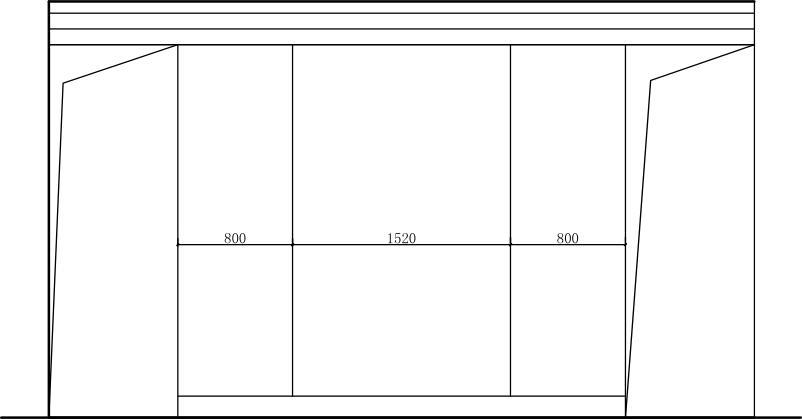

07调用LINE/L直线命令和OFFSET/O偏移命令，将电视背景墙划分成三部分，如图7-87所示。

图7-86 绘制踢脚线

图7-87 划分墙面

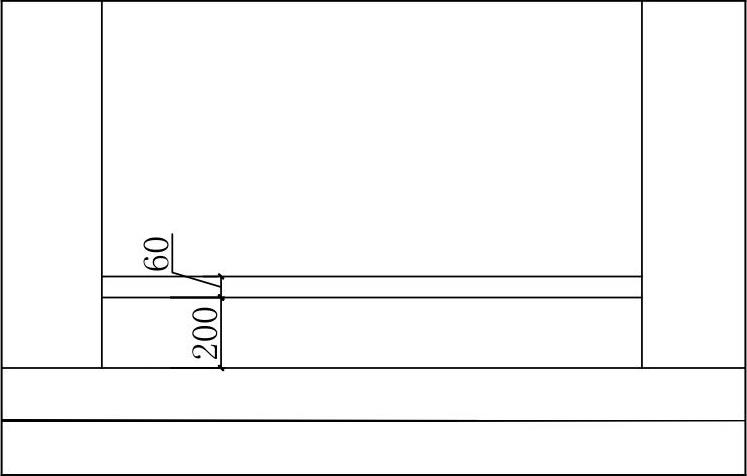

08调用RECTANG/REC矩形命令，绘制电视柜的台面，如图7-88所示。(www.daowen.com)

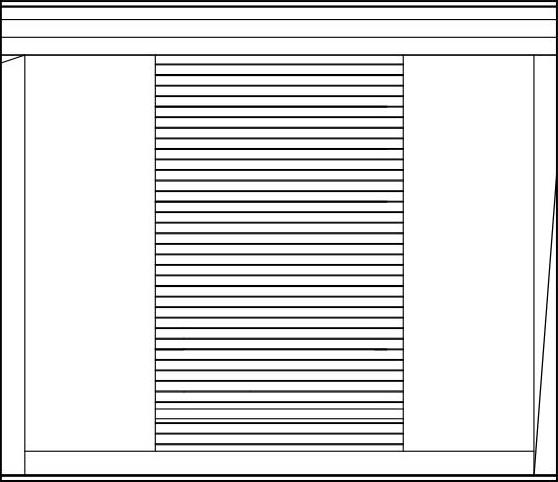

09调用LINE/L直线命令和OFFSET/O偏移命令，绘制电视背景墙中间部分的造型图案，如图7-89所示。

图7-88 绘制台面

图7-89 绘制电视背景墙造型

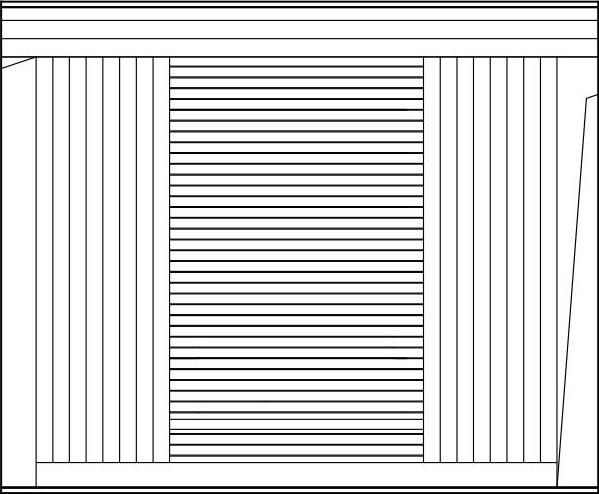

10调用HATCH/H图案填充命令，对两侧填充图案，效果如图7-90所示。

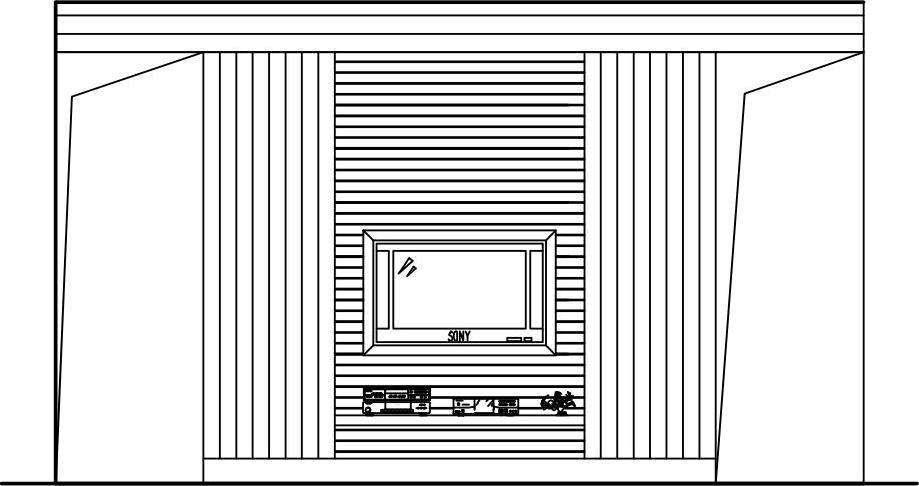

11插入图块。电视和装饰物等图形可直接从图库中调用，并进行修剪，效果如图7-91所示。

图7-90 填充图案

图7-91 插入图块

12设置“BZ_标注”为当前图层，设置当前注释比例为1：50。

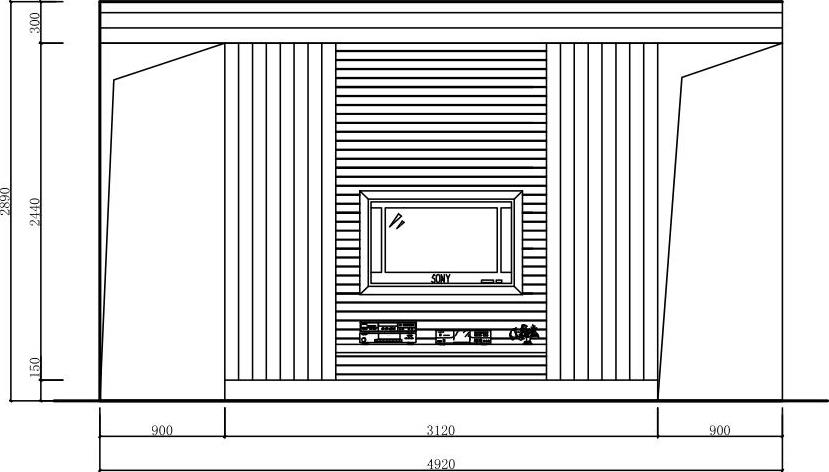

13调用线性标注命令DIMLINEAR进行尺寸标注，如图7-92所示。

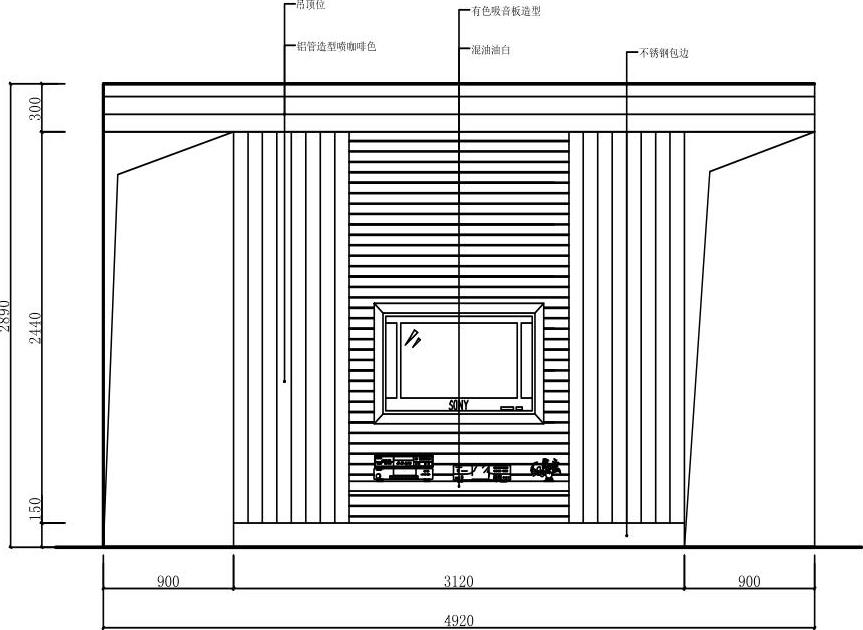

14调用多重引线命令对材料进行标注，结果如图7-93所示。

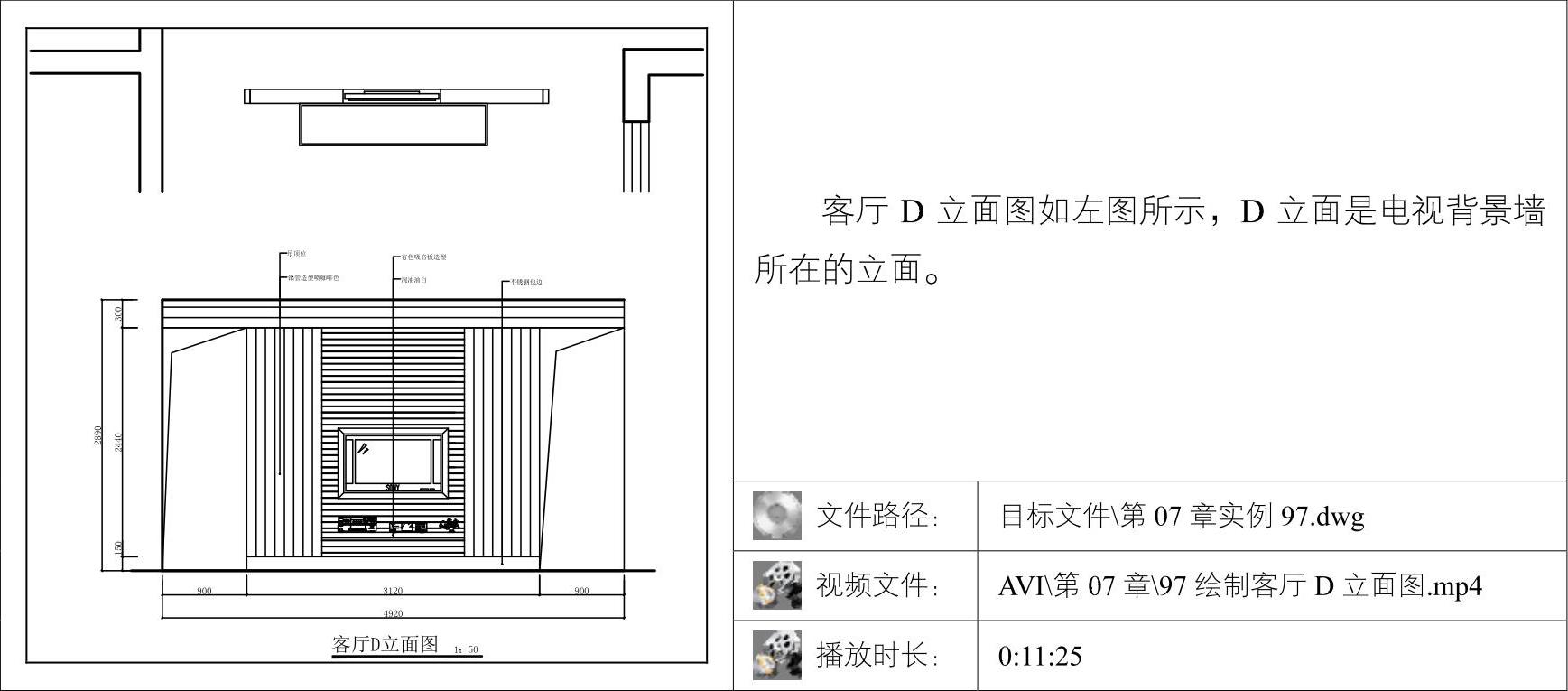

15调用插入图块命令INSERT，插入“图名”图块，设置D立面图名称为“客厅D立面图”，客厅D立面图绘制完成。

图7-92 尺寸标注

图7-93 文字标注
