01调用COPY/CO复制命令，复制平面布置图上客厅C立面的平面部分，并对图形进行旋转。

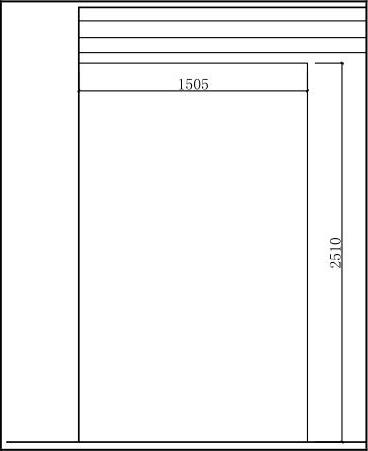

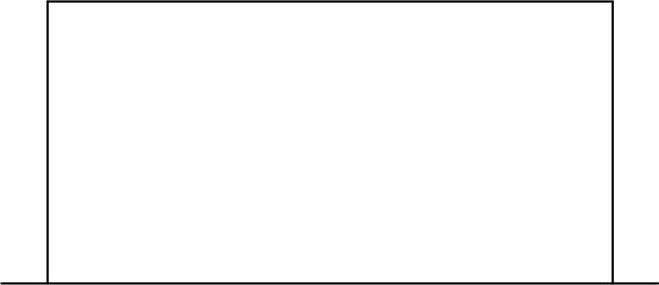

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制C立面的基本轮廓，如图7-73所示。

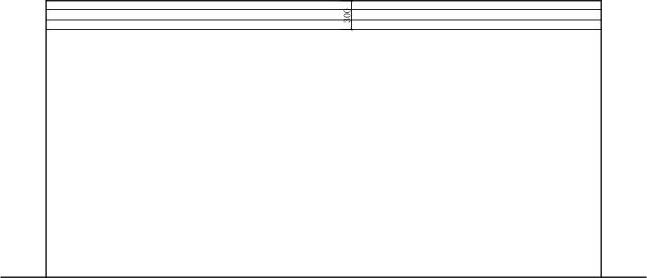

03调用LINE/L直线命令和OFFSET/O偏移命令，绘制顶面造型，如图7-74所示。

图7-73 绘制C立面的基本轮廓

图7-74 绘制顶面造型

04绘制门。调用PLINE/PL多段线命令，绘制门的基本轮廓，如图7-75所示。

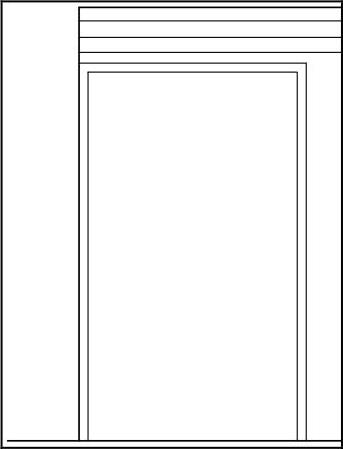

05调用OFFSET/O偏移命令，将多段线向内偏移60，得到门套，如图7-76所示。

图7-75 绘制门的基本轮廓

图7-76 绘制多段线

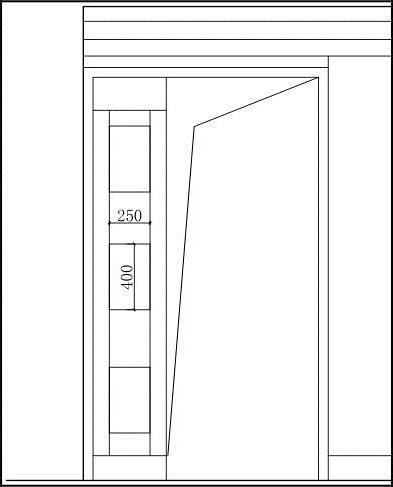

06 调用LINE/L直线命令，绘制线段，如图7-77所示。

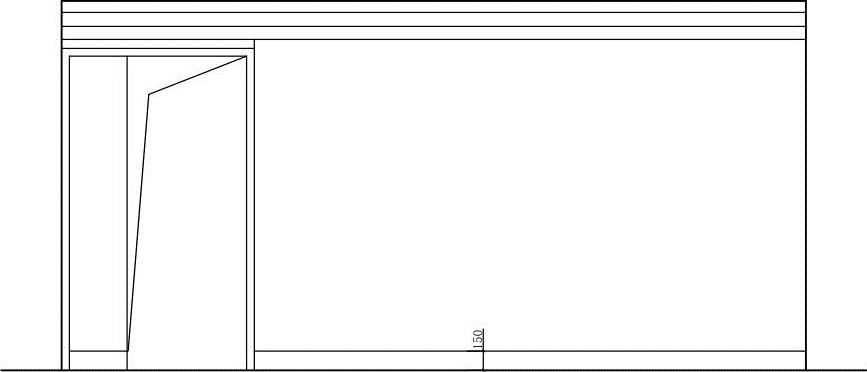

07调用LINE/L直线命令，绘制踢脚线，踢脚线的高度为150，如图7-78所示。(www.daowen.com)

图7-77 绘制折线

图7-78 绘制踢脚线

08调用LINE/L直线命令和OFFSET/O偏移命令，绘制隔断造型，如图7-79所示。

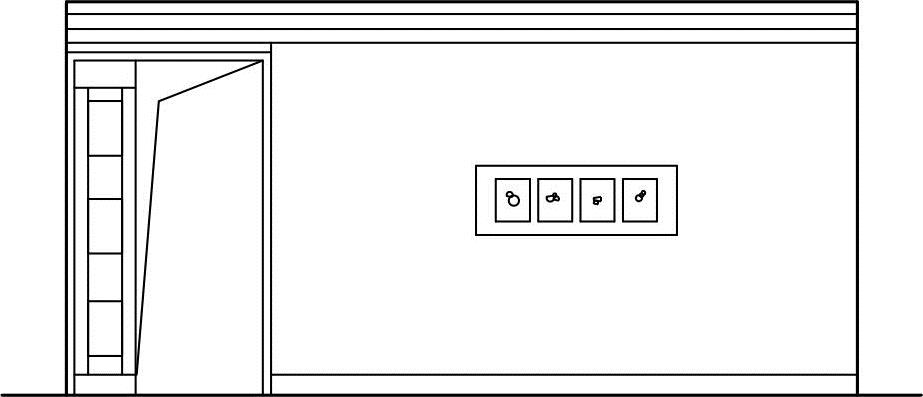

09从图库中插入装饰画图块到立面图中，如图7-80所示。

图7-79 绘制隔断造型

图7-80 插入图块

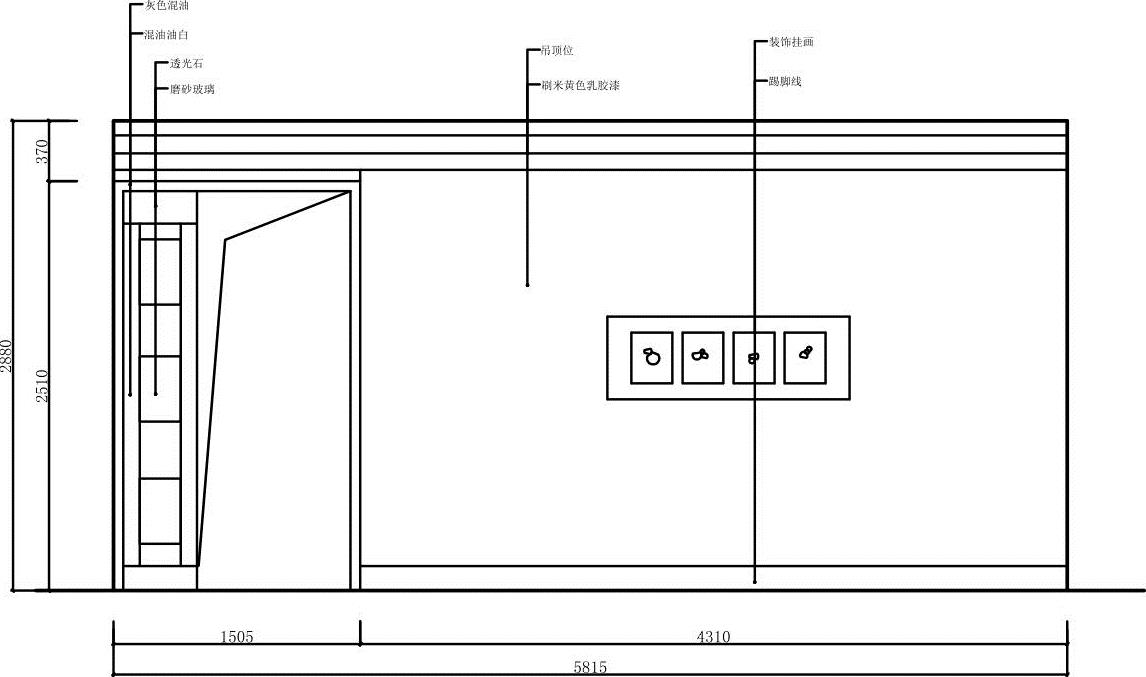

10调用DIMLINEAR/DLI线性命令和MLEADER/MLD多重引线命令，标注尺寸和材料说明，如图7-81所示。

图7-81 标注尺寸和材料说明

11调用INSERT/I插入命令，插入“图名”图块，完成客厅C立面图的绘制。
