01启动AutoCAD 2014，以“室内装潢施工图模板.dwt”创建新图形。

02绘制完成的轴线如图7-2所示，下面讲解具体绘制方法。

图7-1 原始户型图

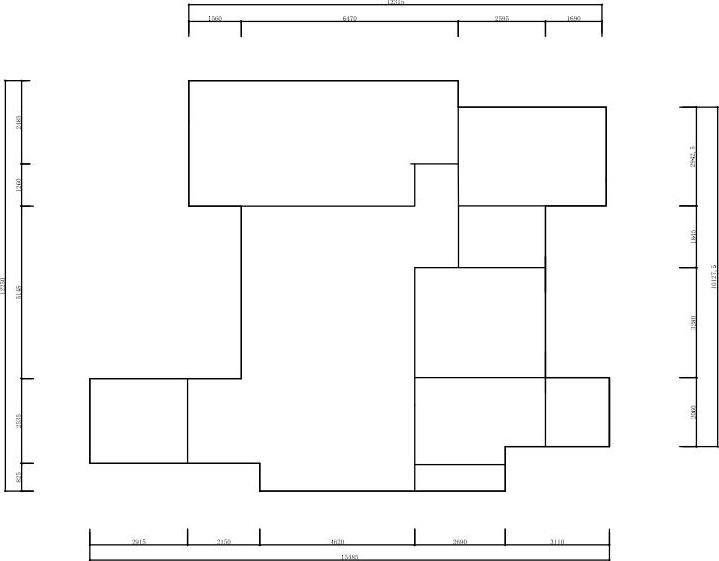

图7-2 绘制的轴网

03设置“ZX_轴线”图层为当前图层。

04调用PLINE/PL多段线命令，绘制轴网的外轮廓，如图7-3所示。

05继续调用PLINE/PL多段线命令，绘制其他轴线，如图7-4所示。

06设置“BZ_标注”图层为当前图层。

07调用DIMLINEAR/DLI线性命令和DIMCONTINUE/DCO连续命令，标注尺寸效果如图7-2所示。

08设置“QT_墙体”图层为当前图层。

09调用MLINE/ML多线命令，绘制墙体，如图7-5所示。

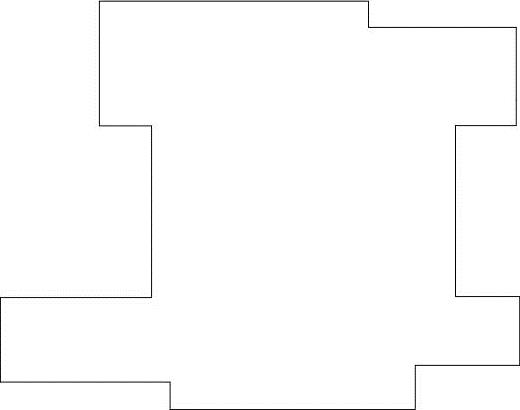

图7-3 轴线外轮廓

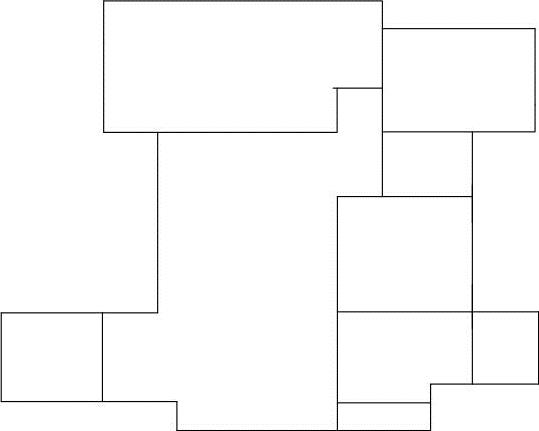

图7-4 绘制其他轴线

(www.daowen.com)

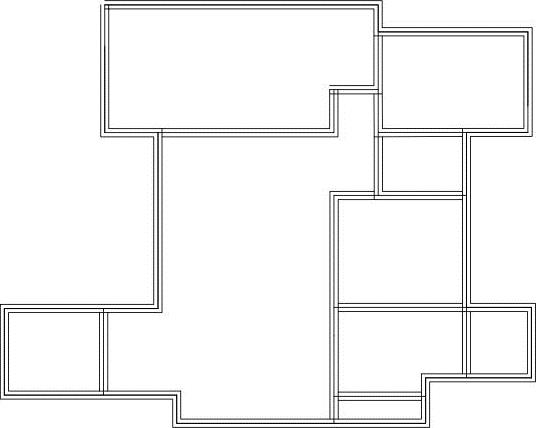

图7-5 绘制墙体

10调用CHAMFER/CHA倒角命令和TRIM/TR修剪命令，修剪墙体，效果如图7-6所示。

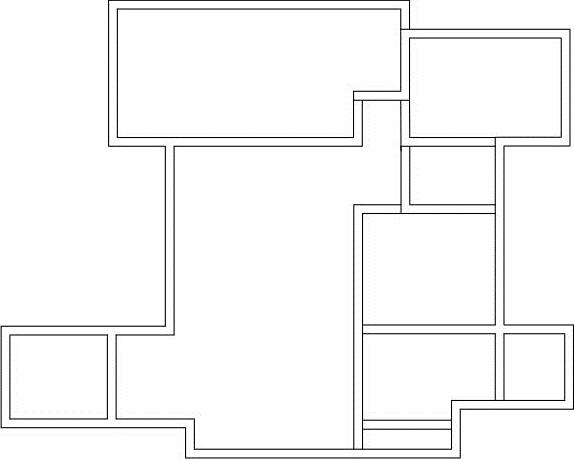

图7-6 修剪墙体

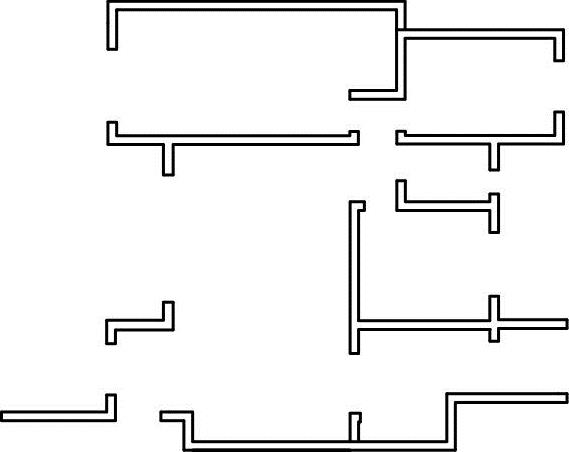

图7-7 修剪门洞和窗洞

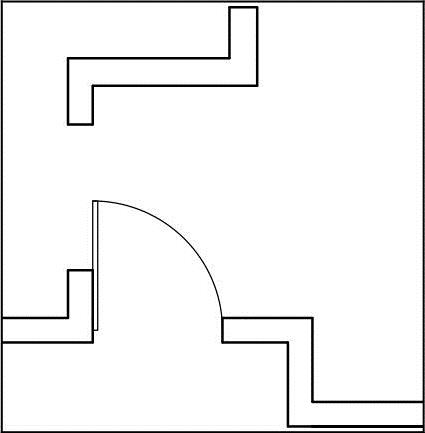

图7-8 插入门图块

11开窗洞和门洞。调用PLINE/PL多段线命令和TRIM/TR修剪命令，开窗洞和门洞，效果如图7-7所示。

12绘制门。调用INSERT/I插入命令，插入门图块，效果如图7-8所示。

13绘制窗。继续调用INSERT/I插入命令，插入窗图块。

14绘制飘窗。调用PLINE/PL多段线命令和OFFSET/O偏移命令，绘制平窗和飘窗，效果如图7-9所示。

15调用LINE/L直线命令和CIRCLE/C圆命令，绘制管道和烟道等图形。

16调用MTEXT/MT多行文字命令，对三居室各空间进行文字标注。

17调用INSERT/I插入命令，插入图名图块，完成三居室原始户型图的绘制。

图7-9 绘制窗
