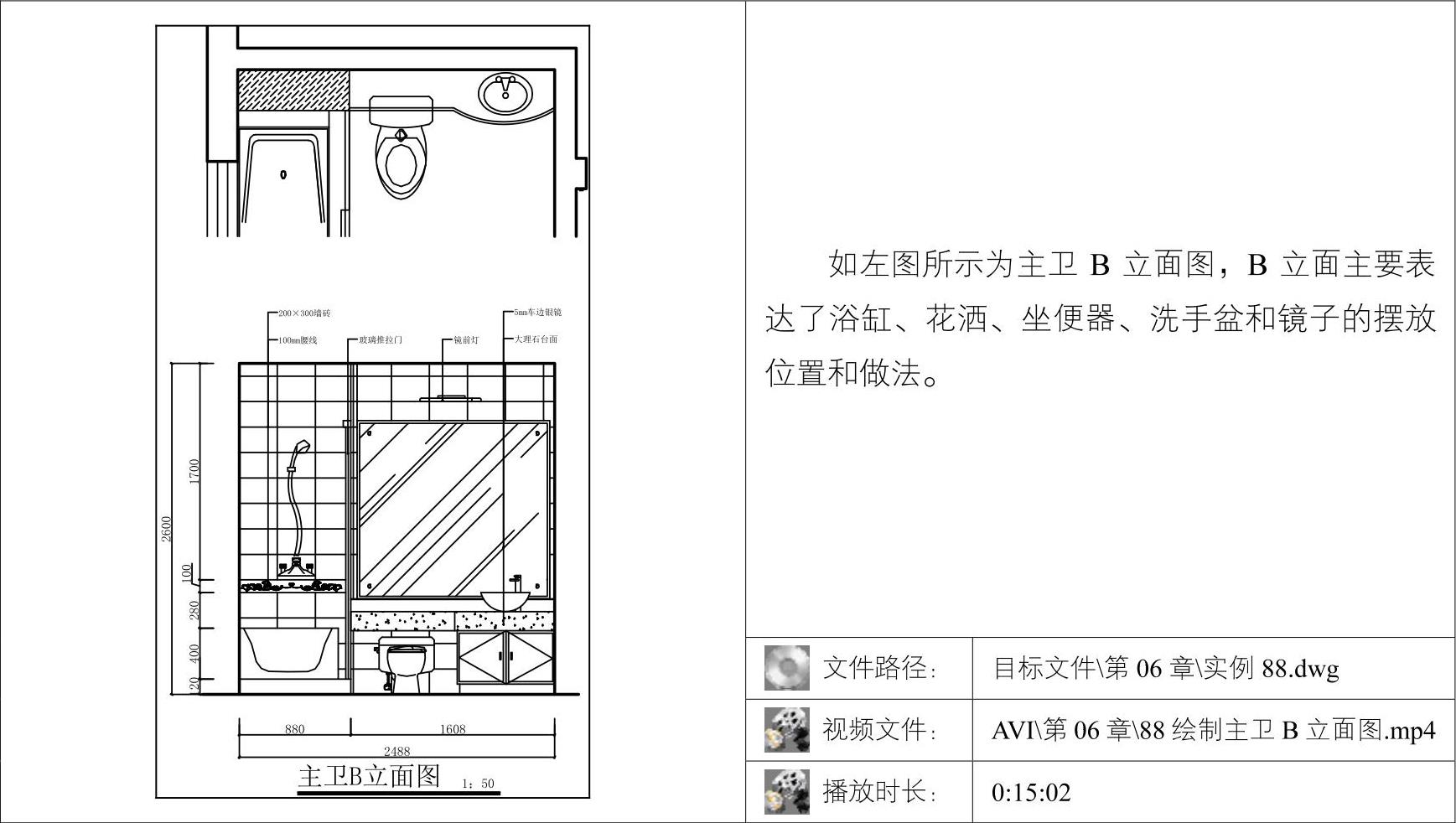

AutoCAD2014中文版室内装潢设计经典P228实例


01调用COPY/CO复制命令,复制平面布置图上主卫B立面的平面部分。

02调用LINE/L直线命令和TRIM/TR修剪命令,绘制B立面图的基本轮廓,如图6-166所示。

03调用RECTANG/REC矩形命令,绘制浴缸台面,如图6-167所示。

04调用LINE/L直线命令、OFFSET/O偏移命令、TRIM/TR修剪命令和RECTANG/REC矩形命令,绘制推拉门,如图6-168所示。

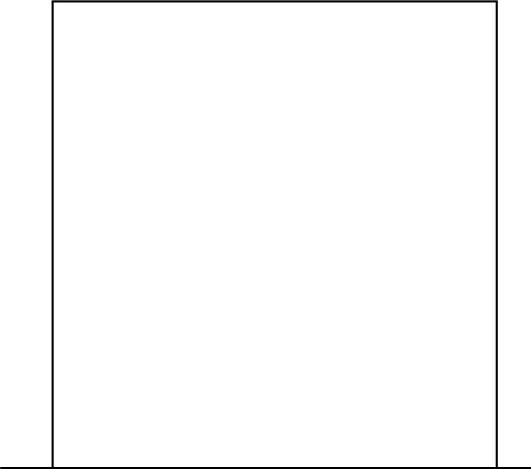

图6-166 绘制B立面图的基本轮廓


图6-167 绘制浴缸台面

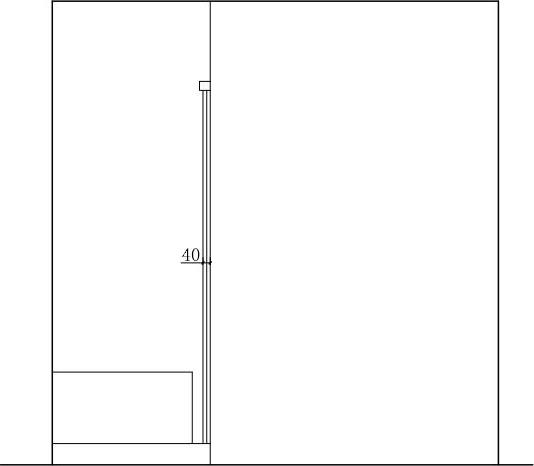

图6-168 绘制推拉门

05调用LINE/L直线命令和OFFSET/O偏移命令,绘制腰线,如图6-169所示。

06调用RECTANG/REC矩形命令,绘制尺寸为1520×1400的矩形,表示镜子的轮廓,如图6-170所示。

07调用OFFSET/O偏移命令,将矩形向内偏移20,如图6-171所示。

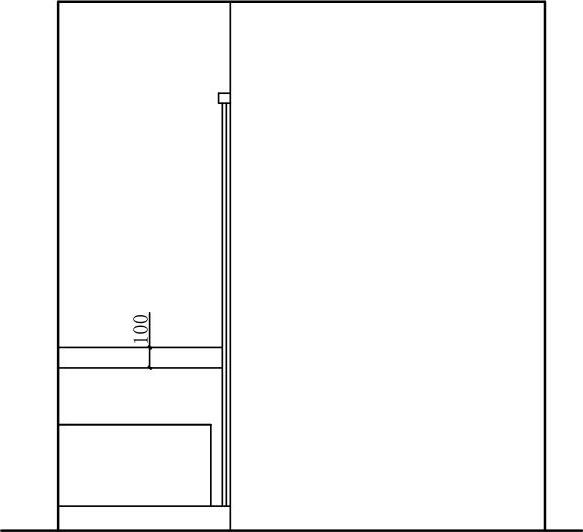

图6-169 绘制腰线

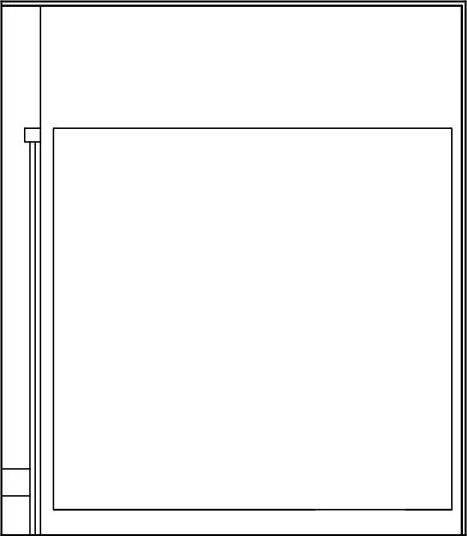

图6-170 绘制矩形

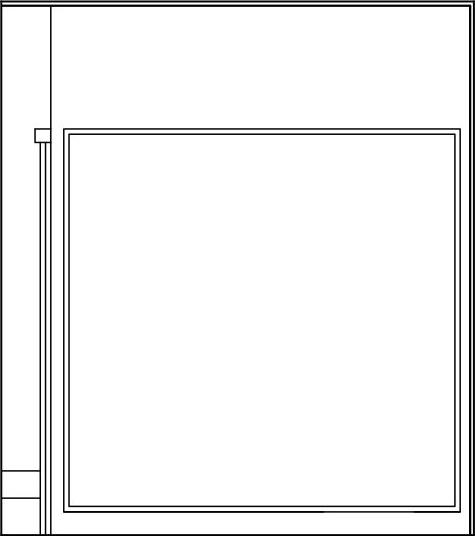

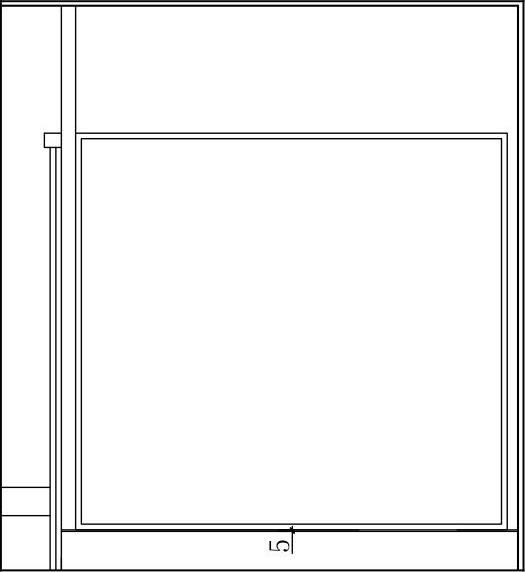

图6-171 偏移矩形

08调用LINE/L直线命令和OFFSET/O偏移命令,绘制线段,如图6-172所示。

09调用HATCH/H图案填充命令,在矩形内填充978-7-111-44260-8-Part02-378.jpg图案,表示镜子,如图6-173所示。

10调用CIRCLE/C圆命令、OFFSET/O偏移命令和COPY/CO复制命令,绘制钢钉,如图6-174所示。

11调用RECTANG/REC矩形命令、OFFSET/O偏移命令和LINE/L直线命令,绘制洗手盆下的柜子,如图6-175所示。

12调用LINE/L直线命令和OFFSET/O偏移命令,绘制洗手盆所在的台面轮廓,如图6-176所示。

13调用HATCH/H图案填充命令,对台面填充978-7-111-44260-8-Part02-379.jpg图案,填充参数和效果如图6-177所示。(www.daowen.com)


图6-172 绘制线段

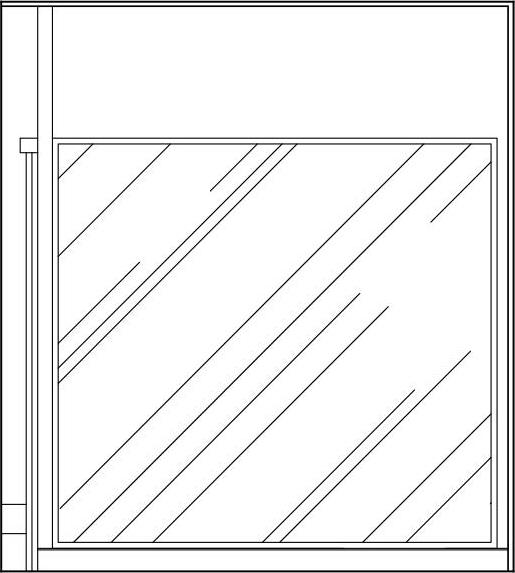

图6-173 填充图案

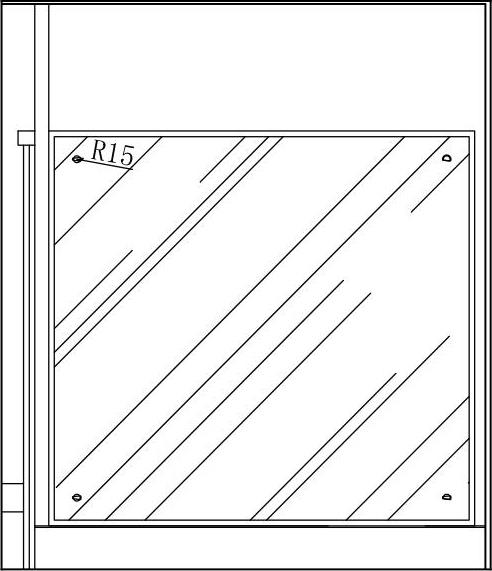

图6-174 绘制钢钉

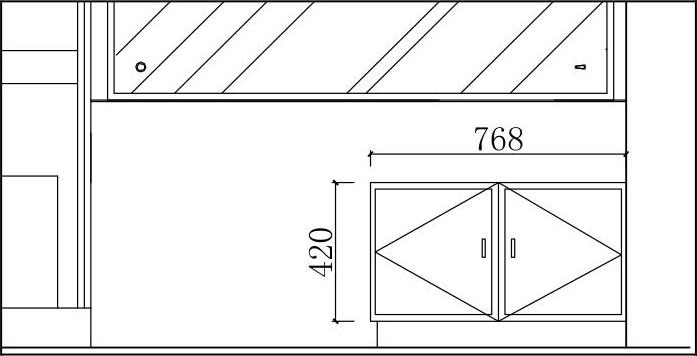

图6-175 绘制柜子

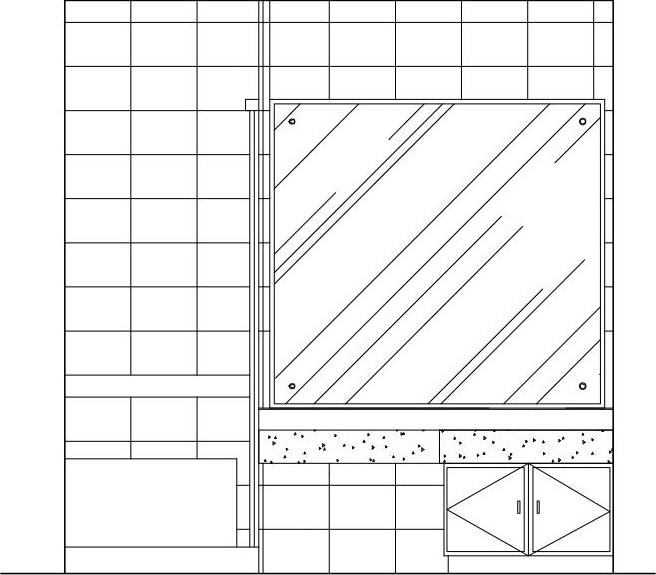

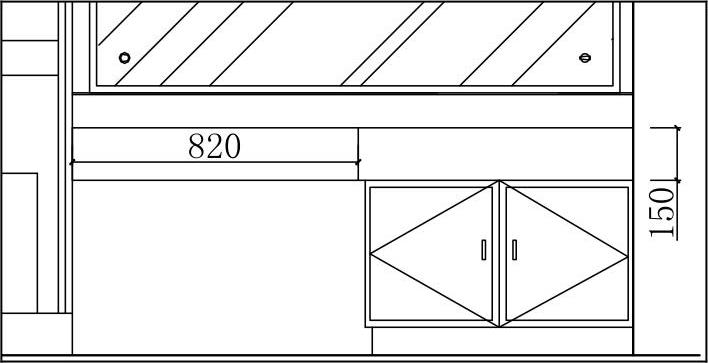

图6-176 绘制台面轮廓


图6-177 填充参数和效果

14调用LINE直线命令/L、OFFSET/O偏移命令和TRIM/TR修剪命令,绘制墙面图案,如图6-178所示。

15从图库中插入浴缸、喷头、腰花图案、坐便器、洗手盆和镜前灯等图块到立面图中,并进行修剪,如图6-179所示。


图6-178 绘制墙面图案

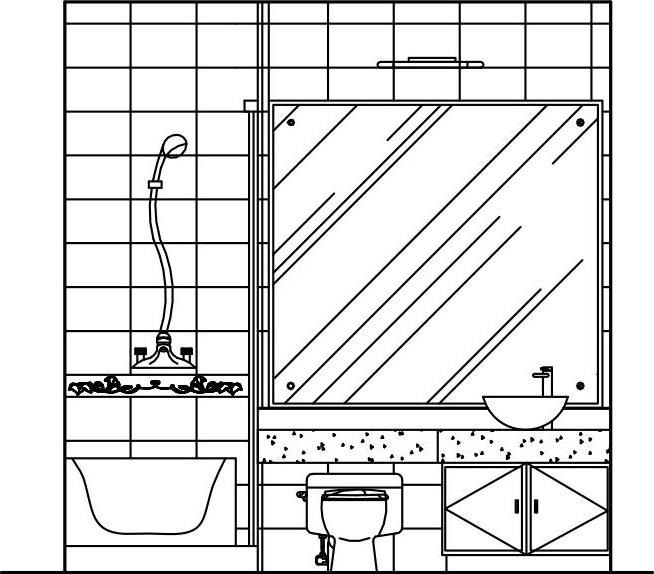

图6-179 插入图块

16调用DIMLINEAR/DLI线性命令,标注尺寸,如图6-180所示。

17调用MLEADER/MLD多重引线命令,进行材料标注,如图6-181所示。

18调用INSERT/I插入命令,插入图名图块,完成主卫B立面图的绘制。

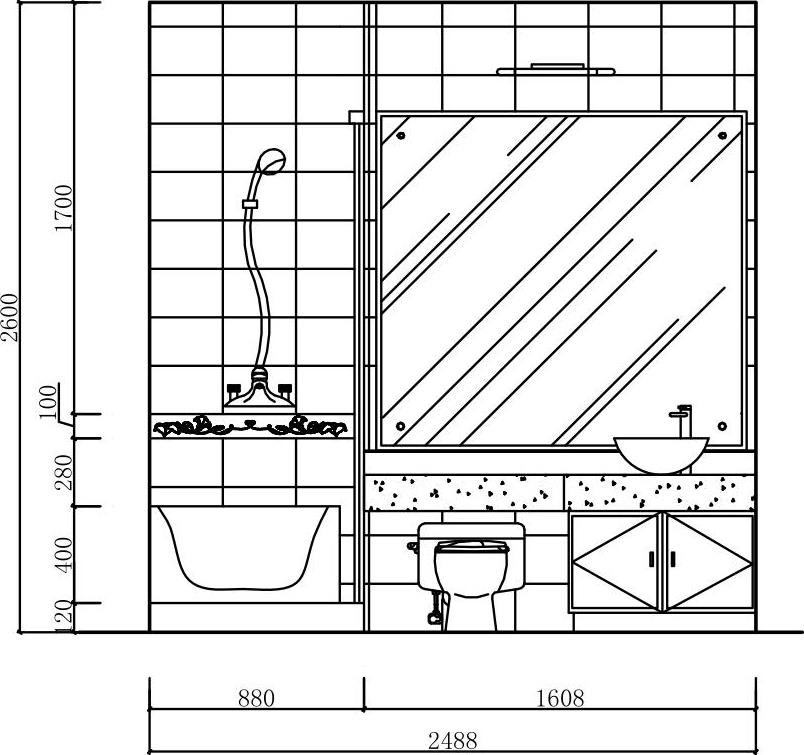

图6-180 尺寸标注

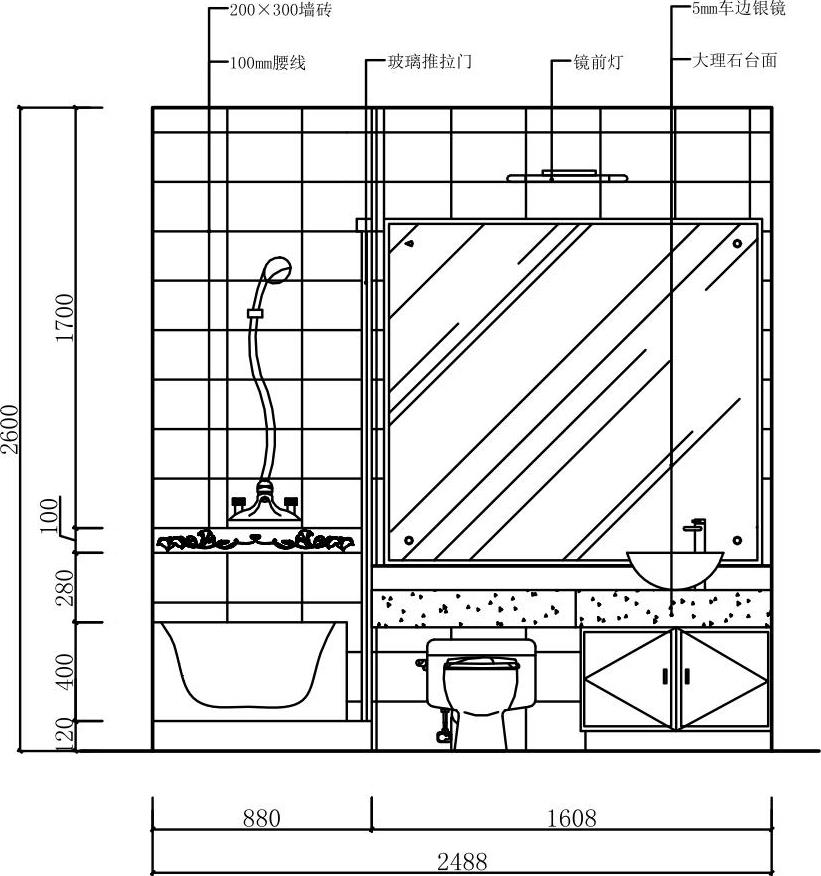

图6-181 材料标注
