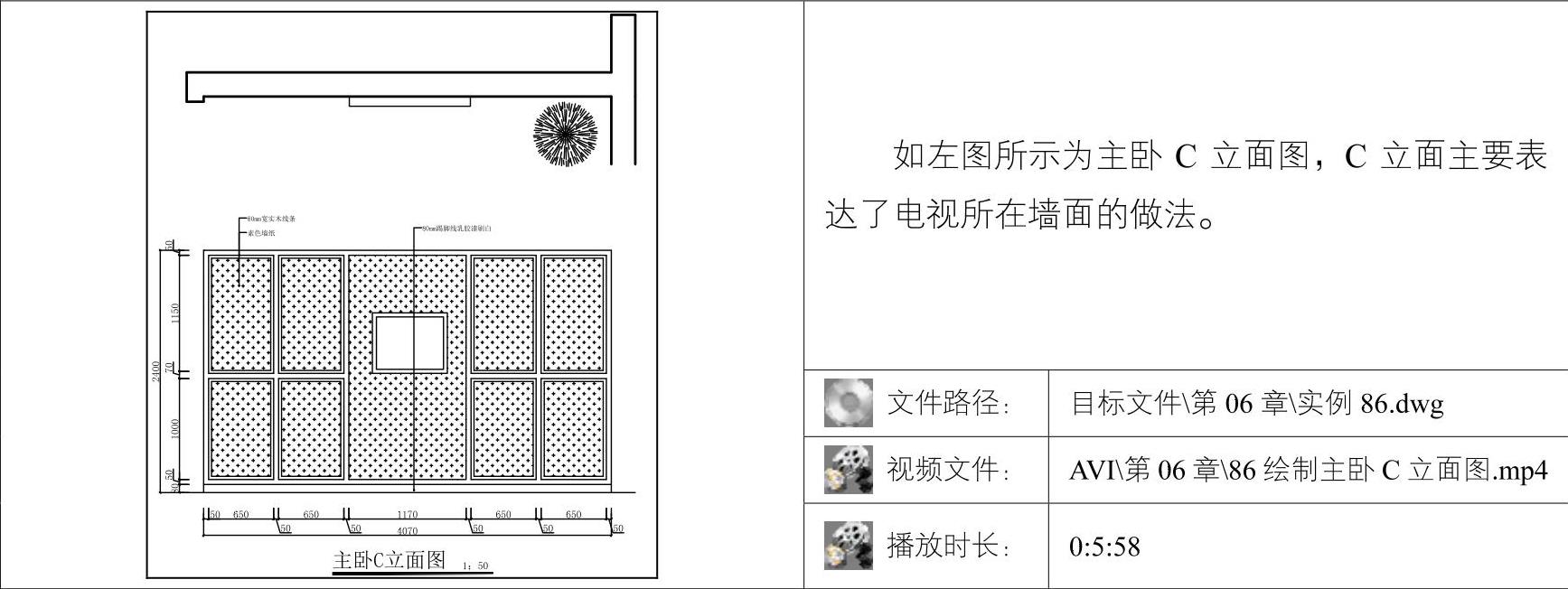

01调用COPY/CO复制命令，复制平面布置图上主卧C立面的平面部分，并对图形进行旋转。

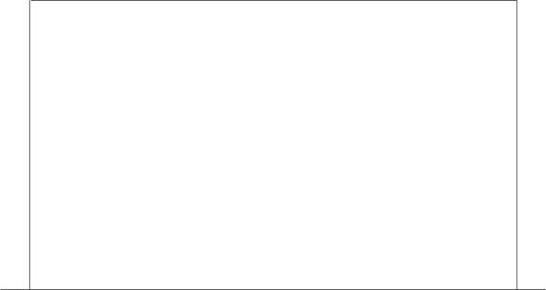

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制C立面的基本轮廓，如图6-151所示。

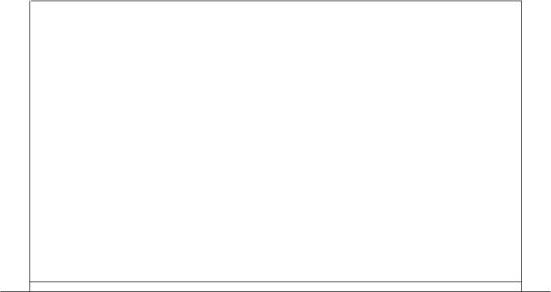

03调用LINE/L直线命令，绘制踢脚线，踢脚线的高度为80，如图6-152所示。

图6-151 绘制C立面的基本轮廓

图6-152 绘制踢脚线

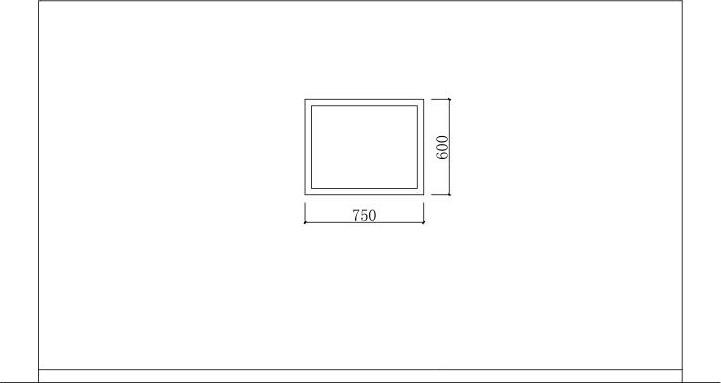

04调用RECTANG/REC矩形命令、OFFSET/O偏移命令和MOVE/M移动命令，绘制电视，如图6-153所示。

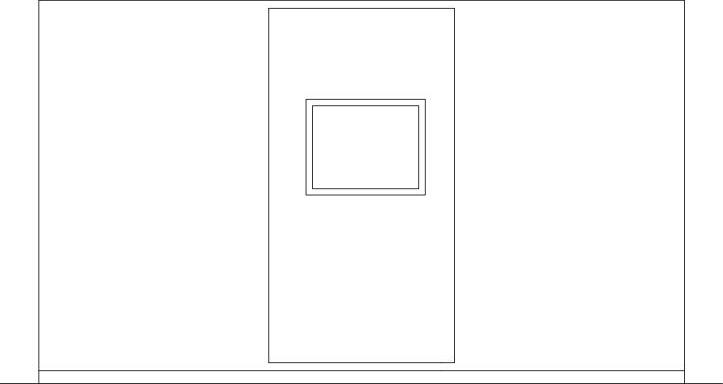

05继续调用RECTANG/REC矩形命令，绘制尺寸为1170×2220的矩形，并移动到相应的位置，如图6-154所示。

图6-153 绘制电视

图6-154 绘制矩形(www.daowen.com)

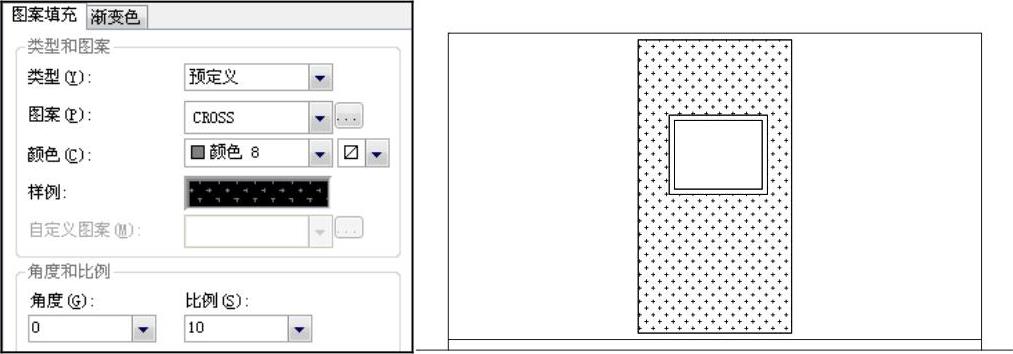

06调用HATCH/H图案填充命令，在矩形内填充图案，填充参数和效果如图6-155所示。

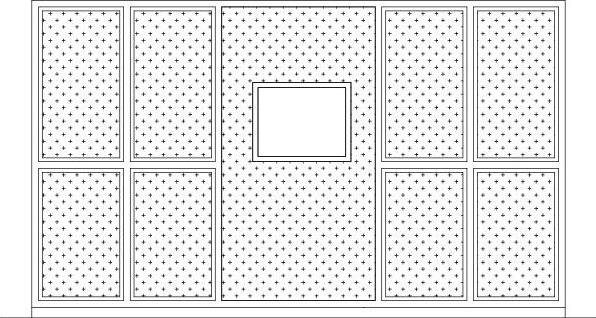

07使用同样的方法绘制其他同类型的图案，如图6-156所示。

图6-155 填充参数和效果

图6-156 绘制同类型图案

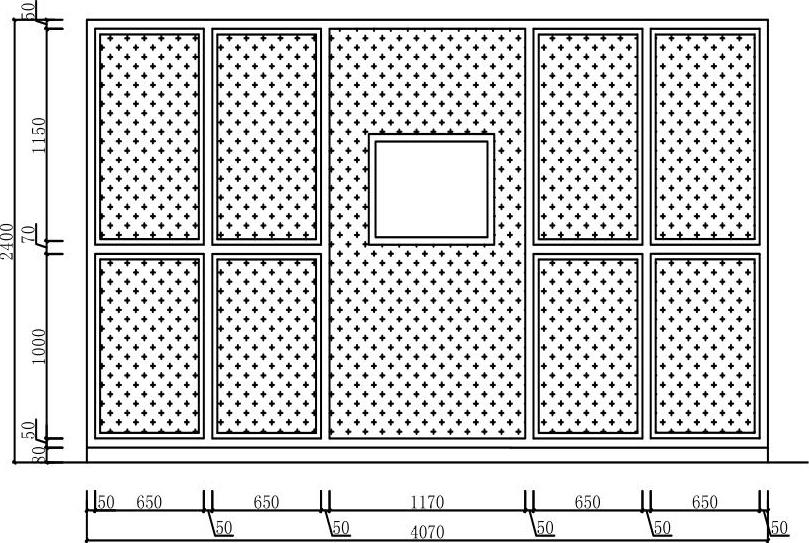

08调用DIMLINEAR/DLI线性标注命令，标注尺寸，如图6-157所示。

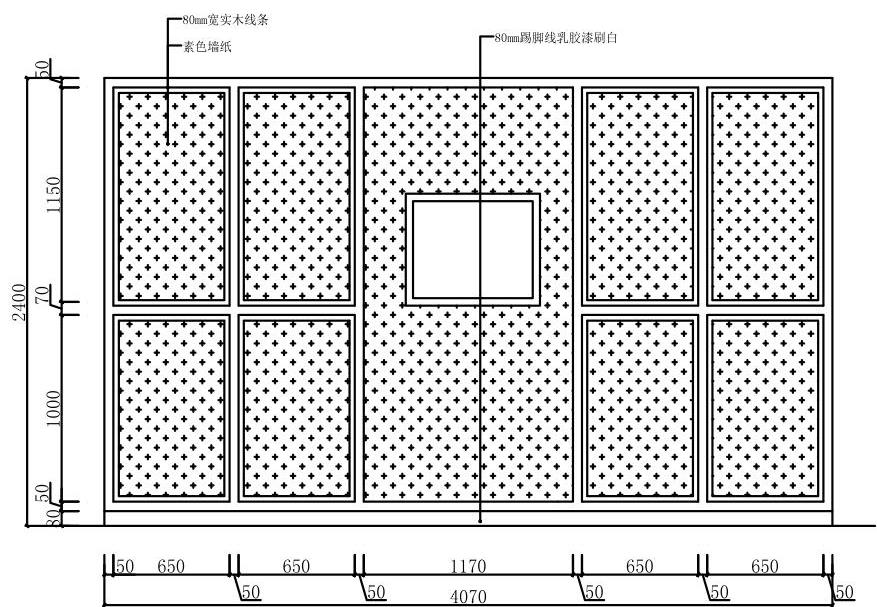

09调用MLEADER/MLD多重引线命令，进行材料标注，如图6-158所示。

10调用INSERT/I插入命令，插入图名图块，完成主卧C立面图的绘制。

图6-157 标注尺寸

图6-158 材料说明
