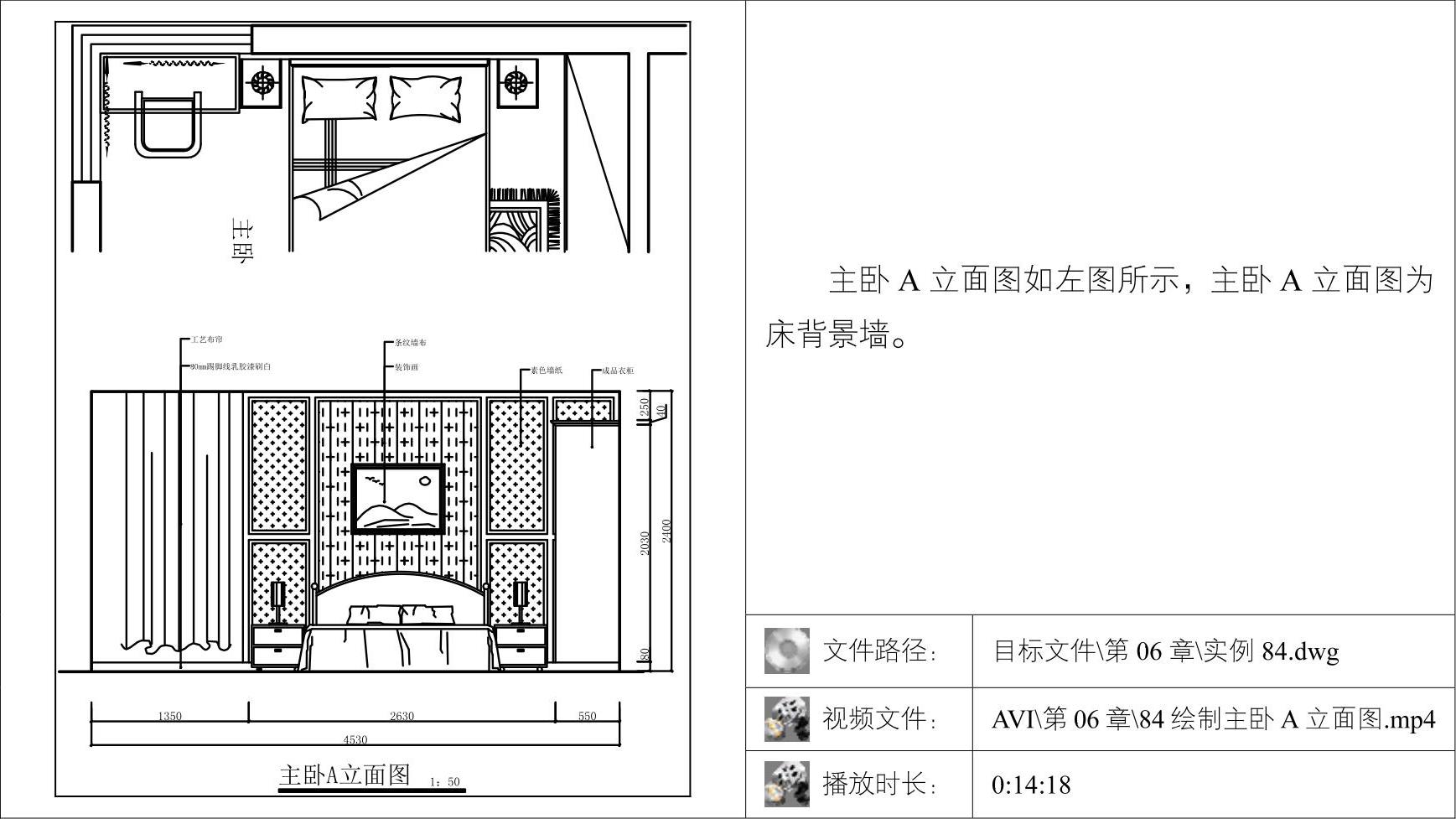

主卧A立面图绘制教程


01调用COPY/CO复制命令,复制主卧A立面图的平面部分,并对图形进行旋转。

02调用LINE/L直线命令和TRIM/TR修剪命令,绘制A立面图的基本轮廓,如图6-124所示。

03调用LINE/L直线命令,绘制踢脚线,如图6-125所示。

04绘制衣柜。调用LINE/L直线命令、ARC/A圆弧命令、OFFSER/O偏移命令和TRIM/TR修剪命令,绘制衣柜面板,如图6-126所示。

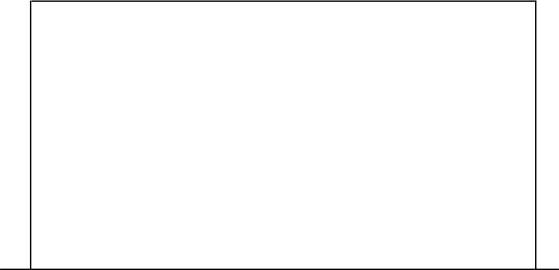

图6-124 绘制A立面的基本轮廓

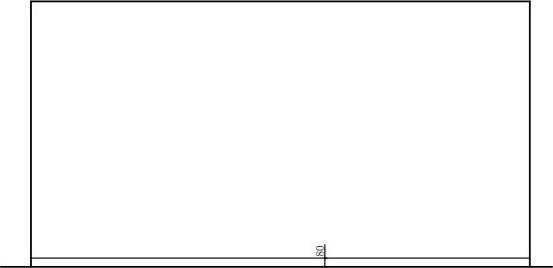

图6-125 绘制踢脚线

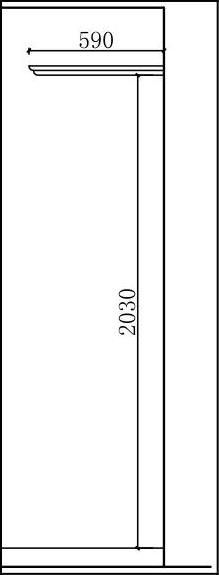

图6-126 绘制衣柜面板

05调用LINE/L直线命令,绘制线段,如图6-127所示。

06绘制床背景造型。调用PLINE/PL多段线命令,绘制多段线,如图6-128所示。

07调用TRIM/TR修剪命令,对多段线与踢脚线相交的位置进行修剪,如图6-129所示。

08调用OFFSET/O偏移命令,将多段线向外偏移30,并对多余的线段进行修剪,如图6-130所示。

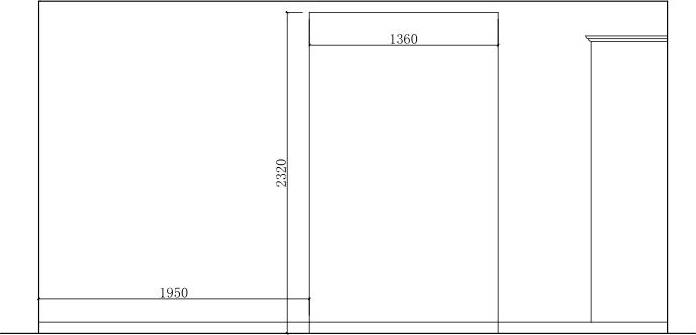

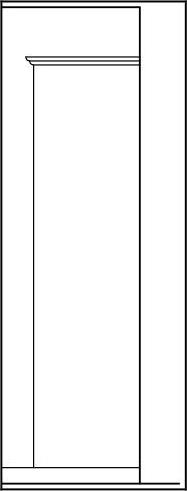

图6-127 绘制线段

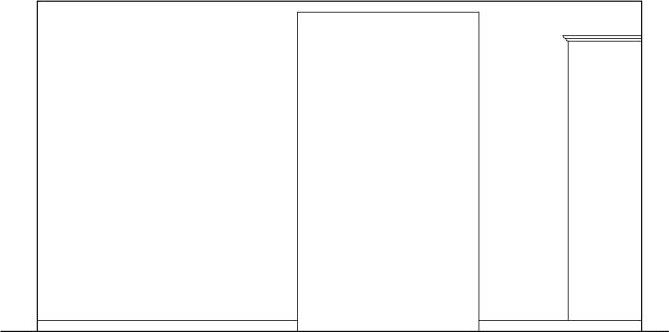

图6-128 绘制多段线

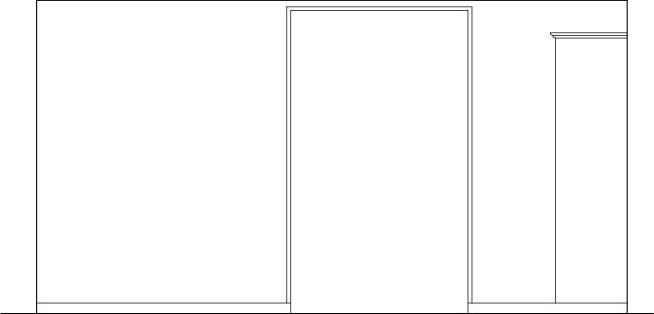

图6-129 修剪线段

09调用HATCH/H图案填充命令,在多段线内填充978-7-111-44260-8-Part02-327.jpg图案和978-7-111-44260-8-Part02-328.jpg图案,效果如图6-131所示。


图6-130 偏移多段线(www.daowen.com)

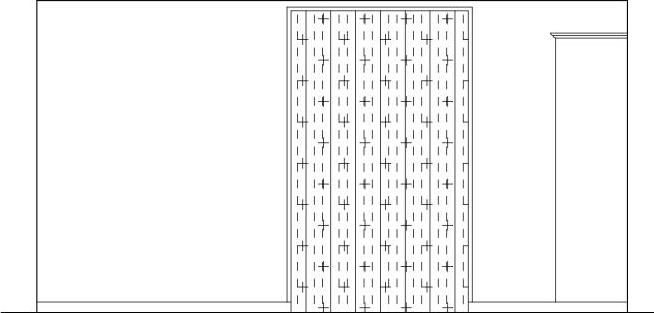

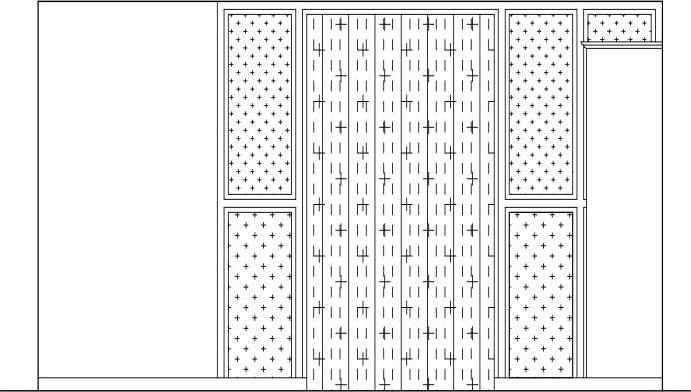

图6-131 填充图案

10调用RECTANG/REC矩形命令、PLNE/PL多段线命令和OFFSET/O偏移命令,绘制左侧图形,如图6-132所示。

11调用HATCH/H图案填充命令,在左侧填充978-7-111-44260-8-Part02-331.jpg图案,效果如图6-133所示。

12调用COPY/CO命令,对图形进行复制,并对重叠的位置进行修剪,效果如图6-134所示。

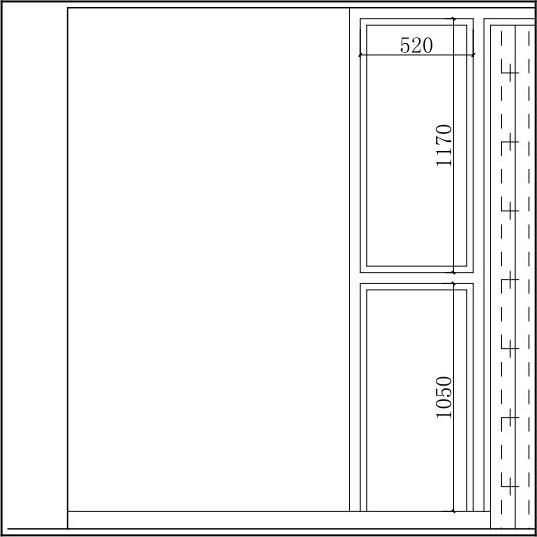

图6-132 绘制左侧图形

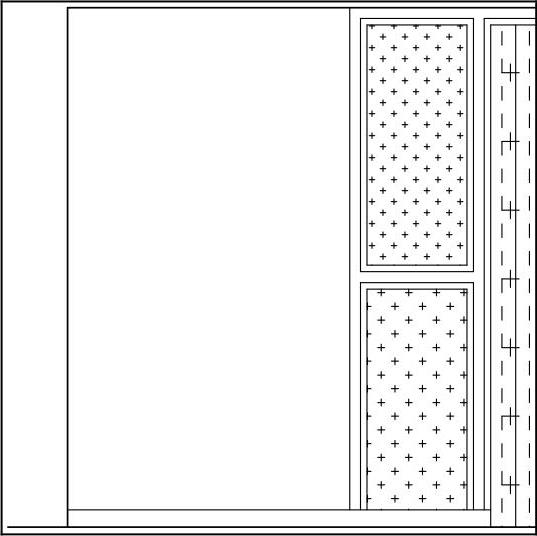

图6-133 填充图案

13插入图块。从图库中插入窗帘装饰画、床和床头柜等图块到立面图中,并进行修剪,如图6-135所示。

14设置“BZ_标注”图层为当前图层。

15调用DIMLINEAR/DLI线性命令,标注尺寸,如图6-136所示。

16调用MLEADER/MLD多重引线命令,进行材料标注,如图6-137所示。


图6-134 复制图形

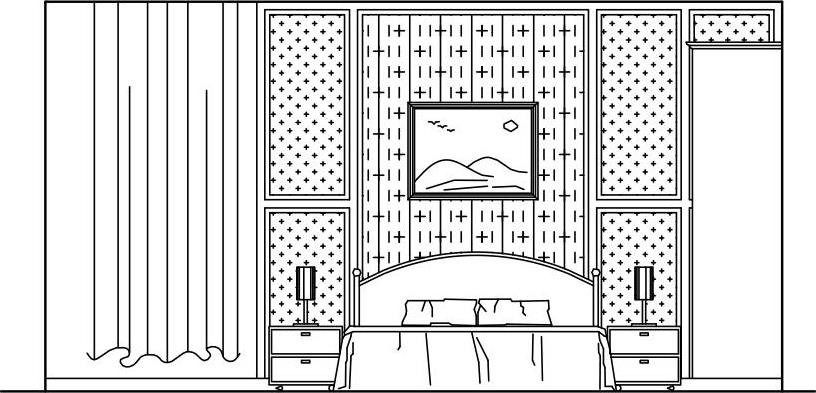

图6-135 插入图块

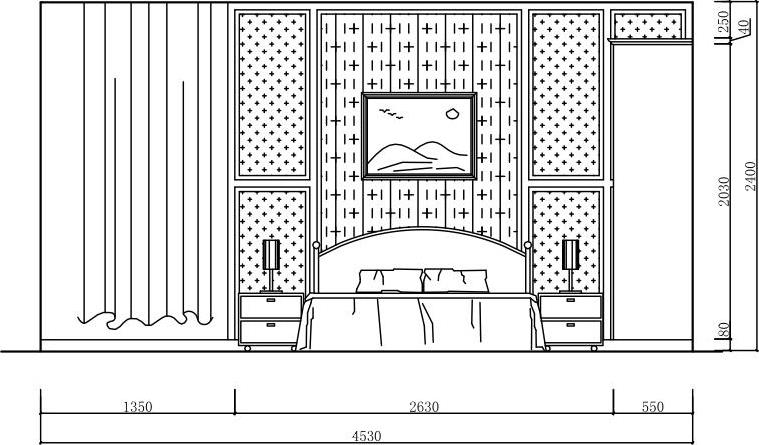

图6-136 标注尺寸

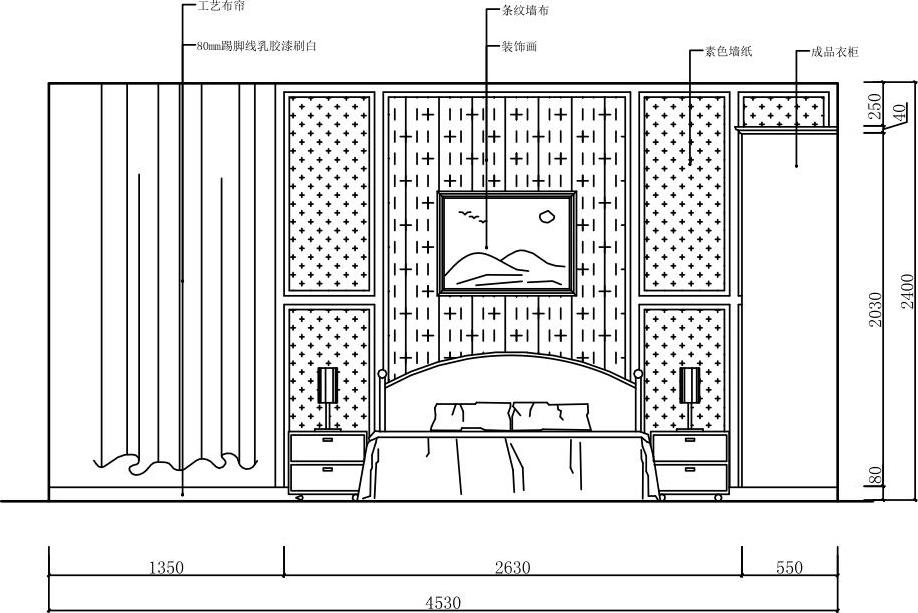

图6-137 材料标注

17调用INSERT/I插入命令,插入图名图块,完成主卧A立面图的绘制。
