01调用COPY/CO复制命令，复制平面布置图上餐厅D立面图的平面部分，并对图形进行旋转。

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制D立面的基本轮廓，如图6-114所示。

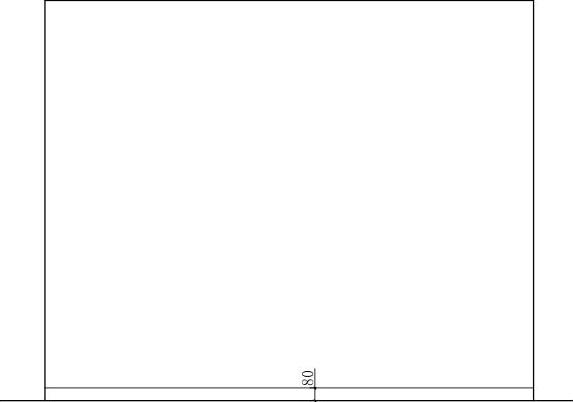

03调用LINE/L直线命令，绘制踢脚线，踢脚线的高度为80，如图6-115所示。

04调用RECTANG/REC矩形命令，绘制尺寸为2400×1600的矩形，表示窗的轮廓，并移动到相应的位置，如图6-116所示。

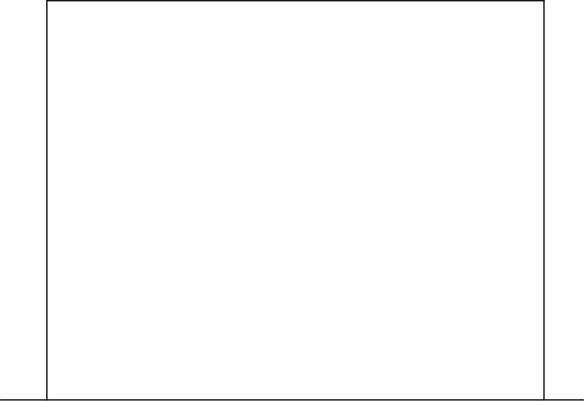

图6-114 绘制D立面基本轮廓

图6-115 绘制踢脚线

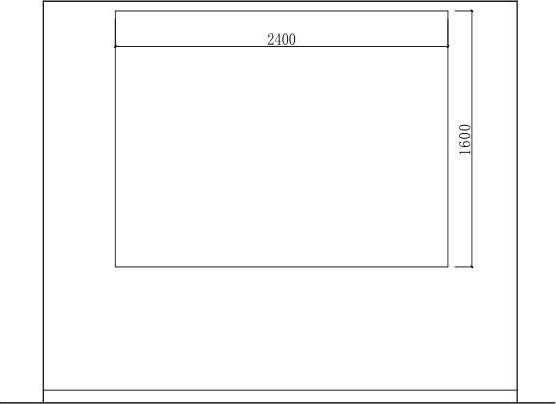

图6-116 绘制矩形

05调用OFFSET/O偏移命令，将矩形向内偏移10、30、10和40，如图6-117所示。

06调用RECTANG/REC矩形命令、COPY/CO复制命令和LINE/L直线命令，绘制窗的结构，如图6-118所示。

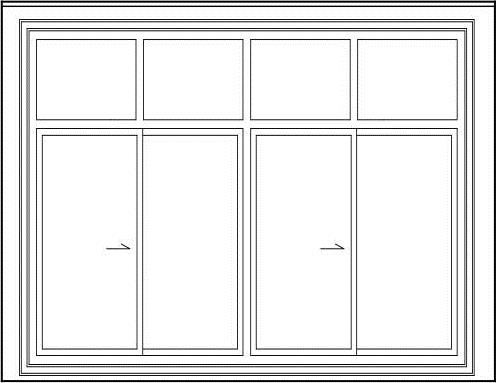

07调用PLINE/PL多段线命令，绘制箭头，表示窗的开启方向，如图6-119所示。

08调用HATCH/H图案填充命令，在窗户内填充图案，如图6-120所示。

09从图库中插入窗帘图块，并进行修剪，如图6-121所示。

10设置“BZ_标注”图层为当前图层。

11调用DIMLINEAR/DLI线性命令，标注尺寸，如图6-122所示。(www.daowen.com)

12调用MLEADER/MLD多重引线命令，进行材料标注，如图6-123所示。

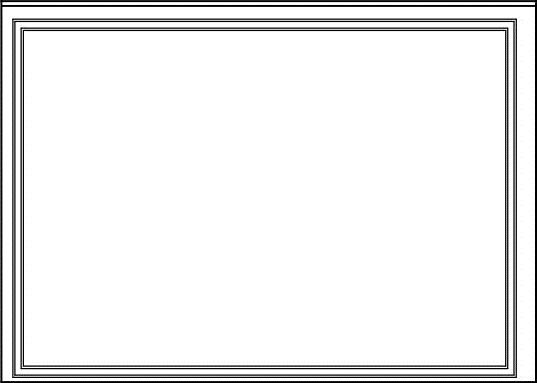

图6-117 偏移矩形

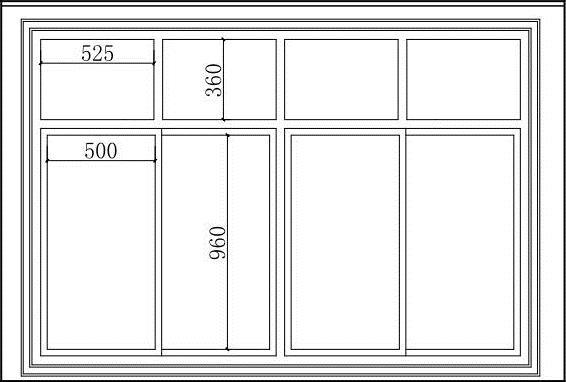

图6-118 绘制窗的结构

图6-119 绘制箭头

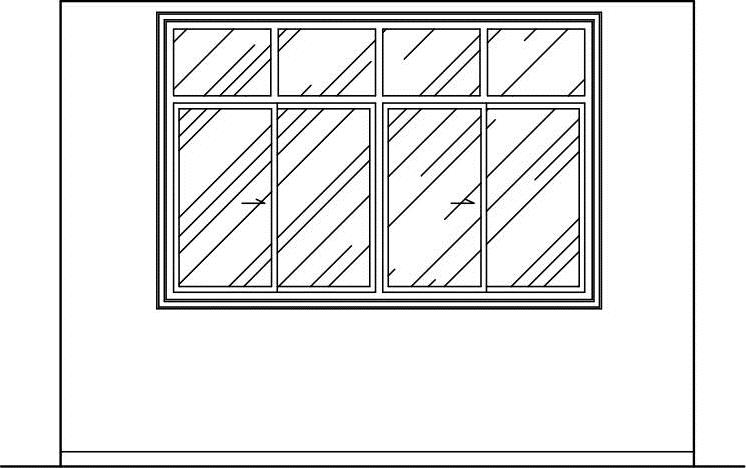

图6-120 填充图案

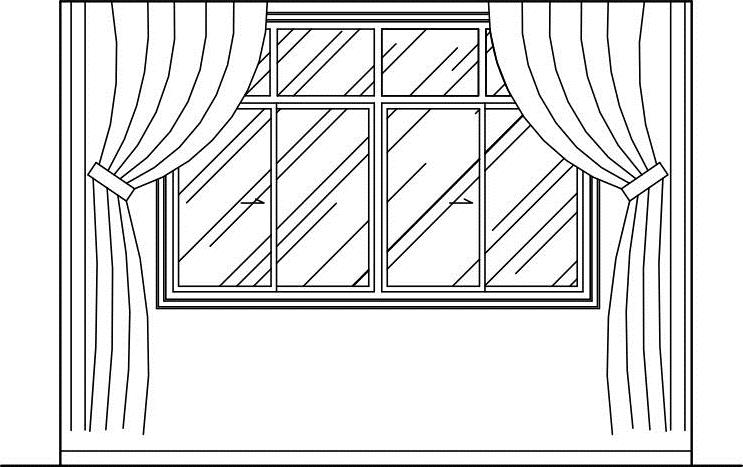

图6-121 插入图块

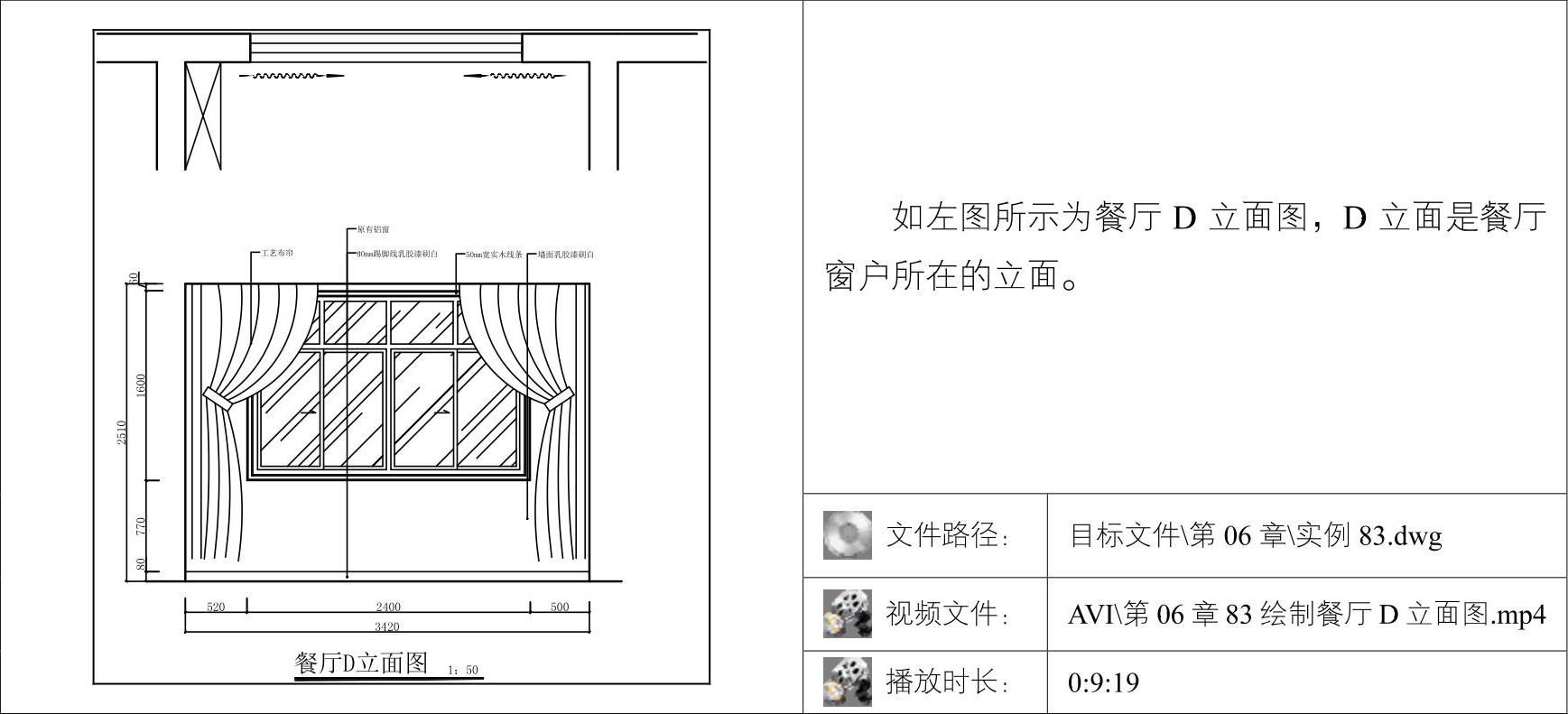

13调用INSERT/I插入命令，插入图名图块，完成餐厅D立面图的绘制。

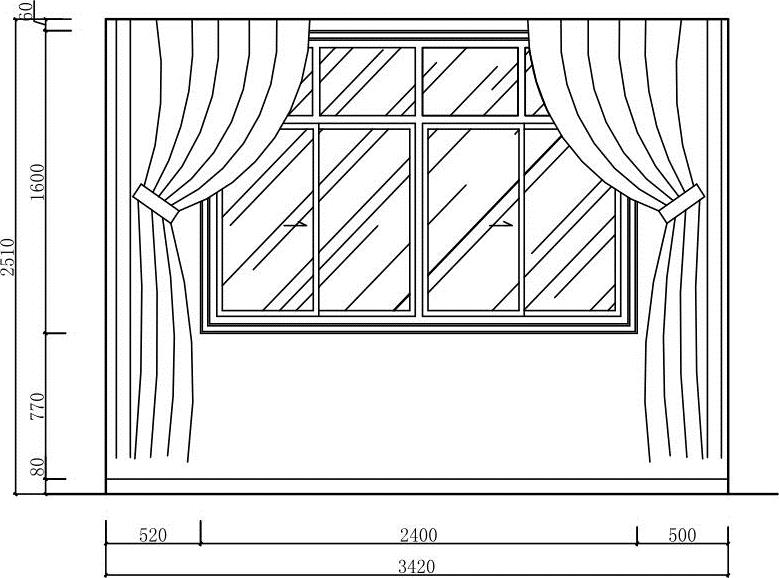

图6-122 尺寸标注

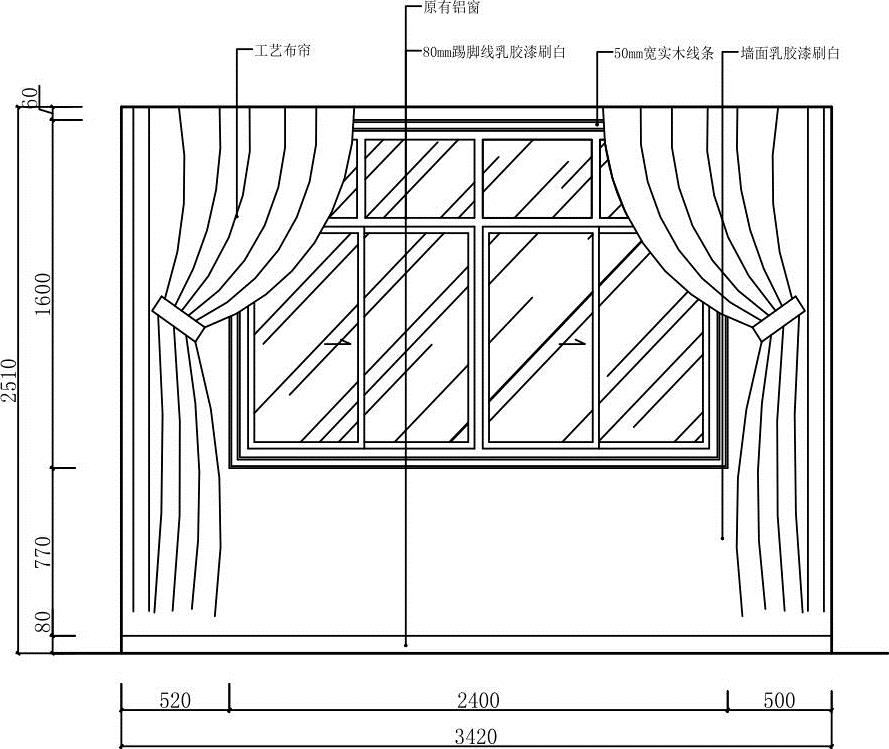

图6-123 标注材料
