01调用COPY/CO复制命令，复制平面布置图上客厅B立面的平面部分。

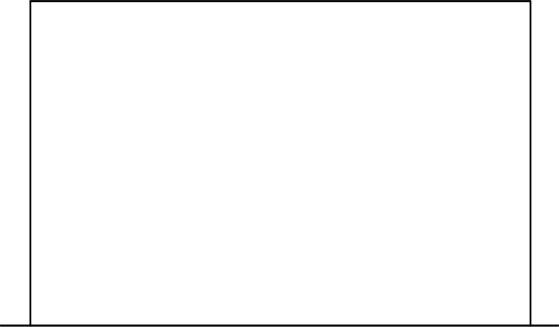

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制客厅B立面的基本轮廓，如图6-82所示。

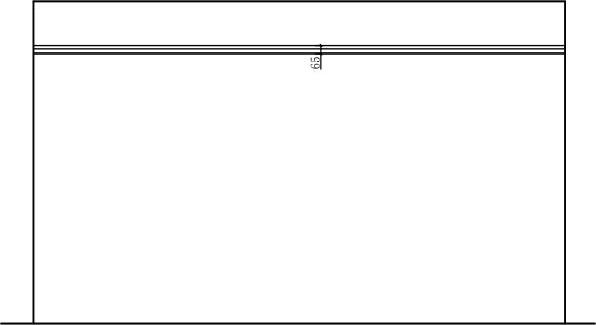

03调用LINE/L直线和OFFSET/O偏移命令，绘制线段，如图6-83所示。

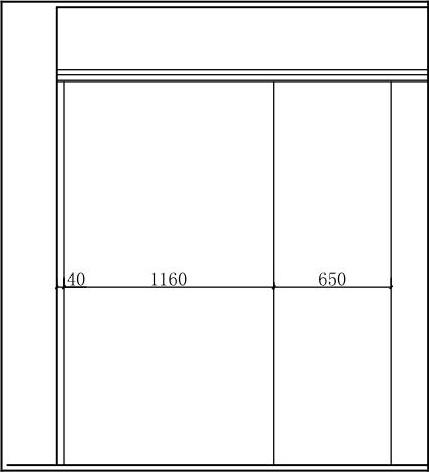

04继续调用LINE/L直线和OFFSET/O偏移命令，绘制线段划分推拉门，如图6-84所示。

图6-82 B立面的基本轮廓

图6-83 绘制线段

图6-84 绘制线段

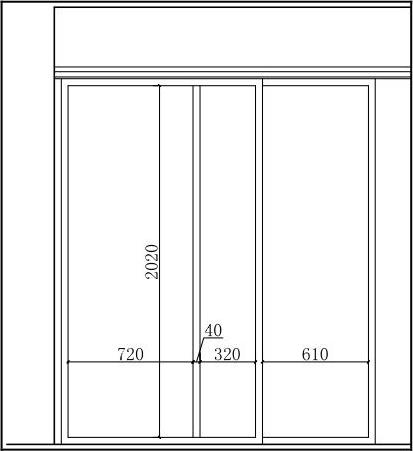

05调用RECTANG/REC命令、PLINE/PL多段线和OFFSET/O偏移命令，绘推拉门结构如图6-85所示。

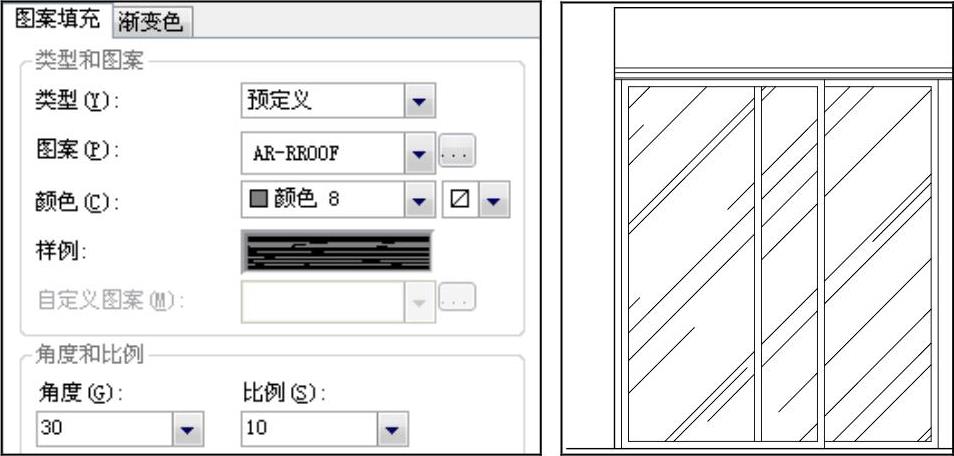

06调用HATCH/H图案填充命令，对推拉门填充图案，填充参数和效果如图6-86所示。

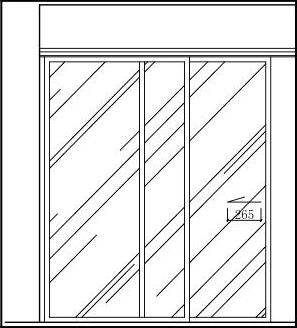

07调用PLINE/PL多段线命令，绘制多段线，表示推拉门推拉方向，如图6-87所示。

08调用MIRROR/MI镜像命令，通过镜像得到另一侧推拉门造型，如图6-88所示。

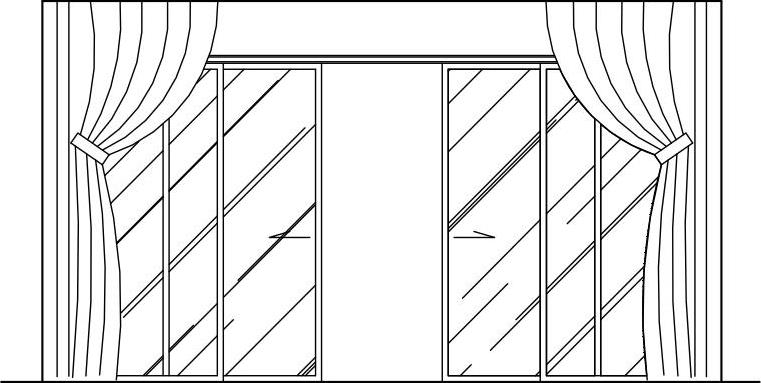

09从图库中插入窗帘图形，并对窗帘与窗帘图形相交的位置进行修剪，如图6-89所示。(www.daowen.com)

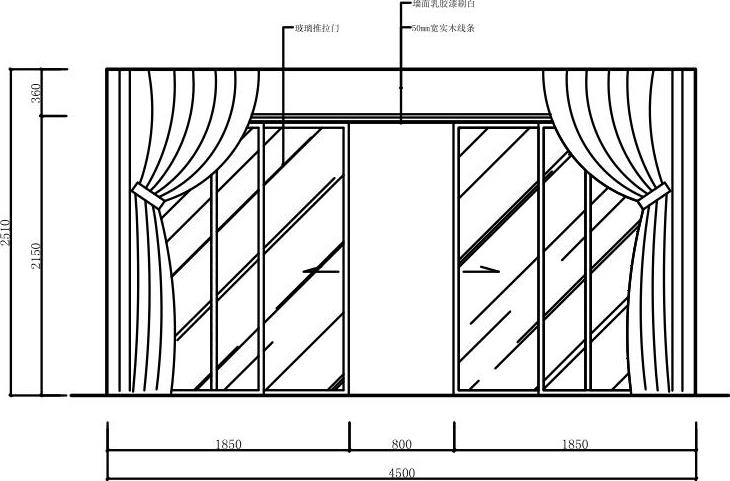

10调用DIMLINEAR/DLI线性命令和MLEADER/MLD多重引线命令，标注尺寸和材料如图6-90所示。

图6-85 绘制推拉门结构

图6-86 填充参数和效果

图6-87 绘制多段线

图6-88 镜像复制

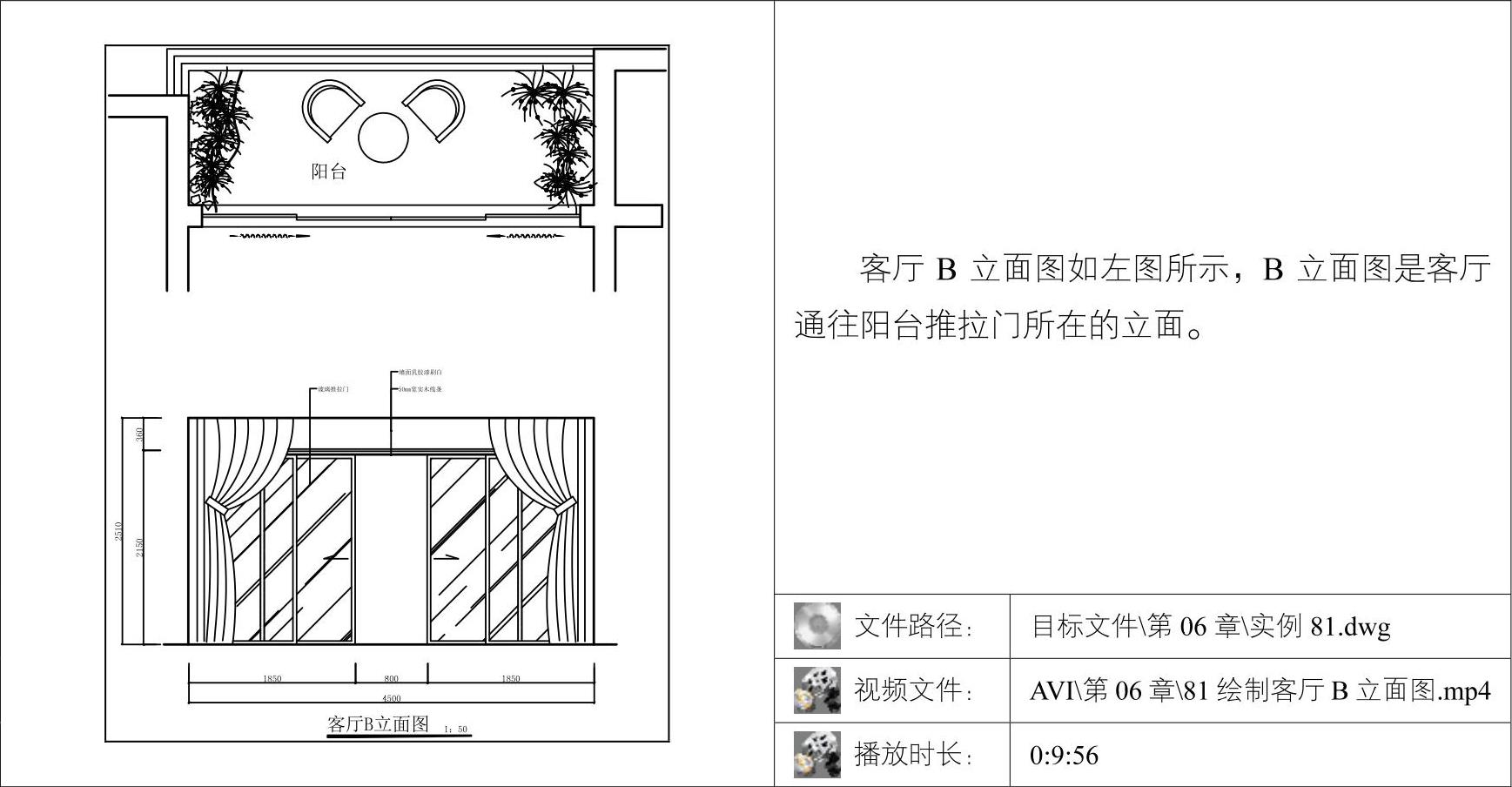

11调用INSERT/I插入命令，插入图名图块，完成客厅B立面图的绘制。

图6-89 插入图块

图6-90 标注尺寸和材料
