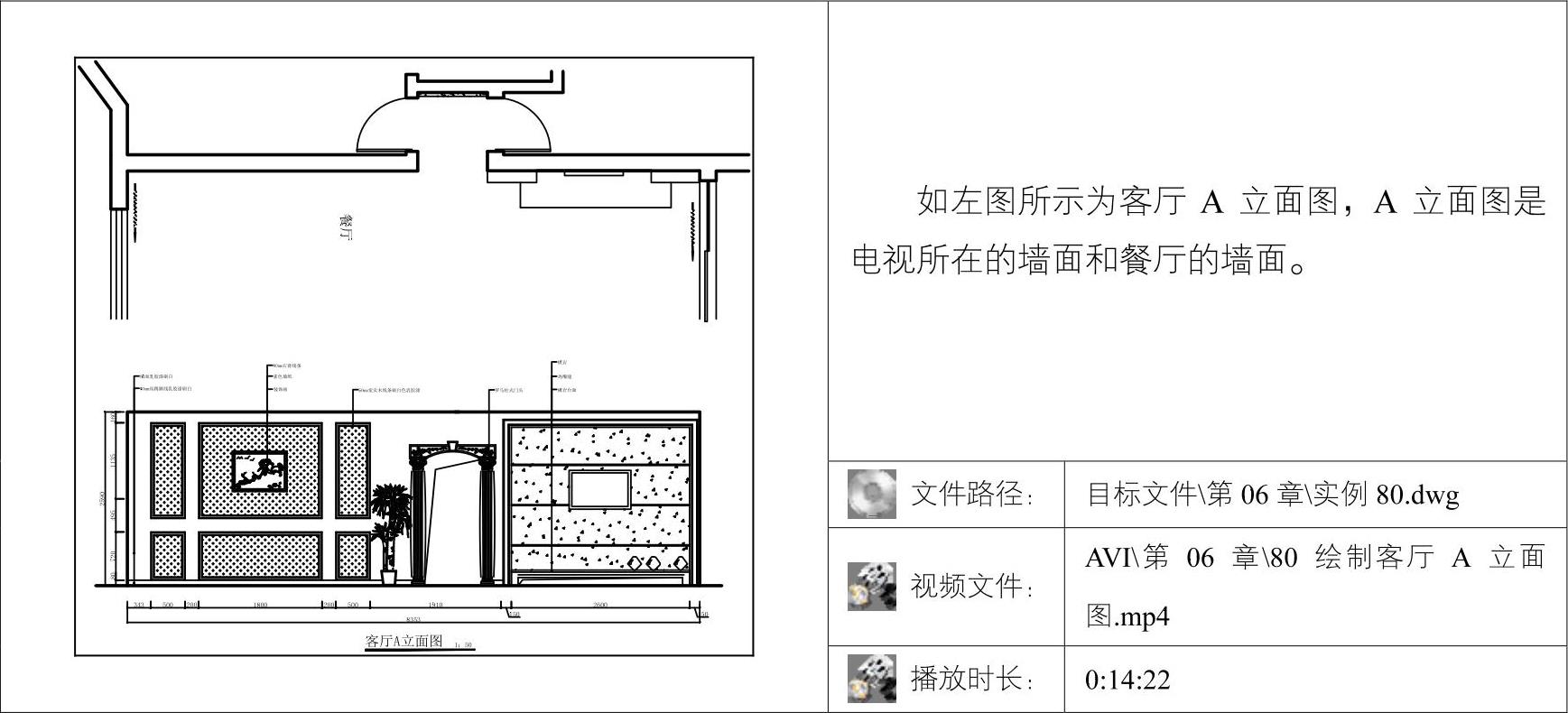

01调用COPY/CO复制命令，复制平面布置图上客厅A立面的平面部分，并对图形进行旋转。

02设置“LM_立面”图层为当前图层。

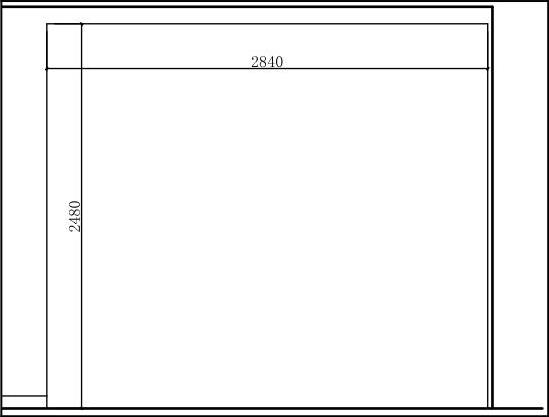

03调用LINE/L直线命令和TRIM/TR修剪命令，绘制A立面的基本轮廓，如图6-66所示。

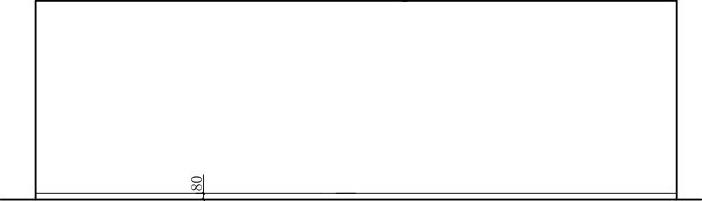

04绘制踢脚线。调用LINE/L直线命令，绘制高度为80的踢脚线，如图6-67所示。

图6-66 绘制基本轮廓

图6-67 绘制踢脚线

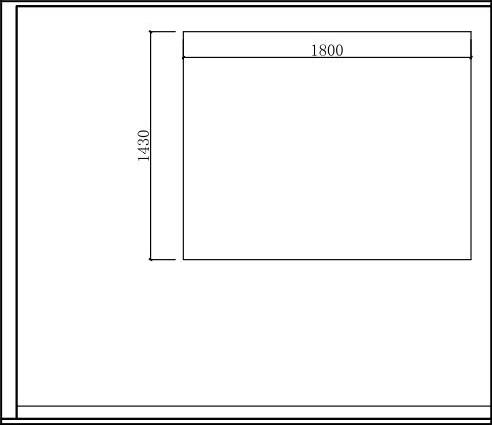

05绘制餐厅背景墙。调用RECTANG/REC矩形命令，绘制尺寸为1800×1430的矩形，并移动到相应的位置，如图6-68所示。

06调用OFFSET/O偏移命令，将矩形向内偏移10、30和10，如图6-69所示。

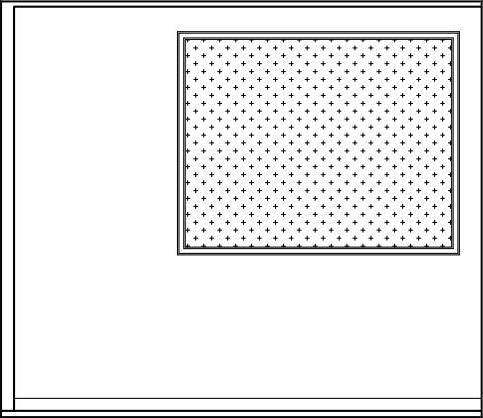

07调用HATCH/H图案填充命令，在矩形内填充图案，效果如图6-70所示。

图6-68 绘制矩形

图6-69 偏移矩形

图6-70 填充图案

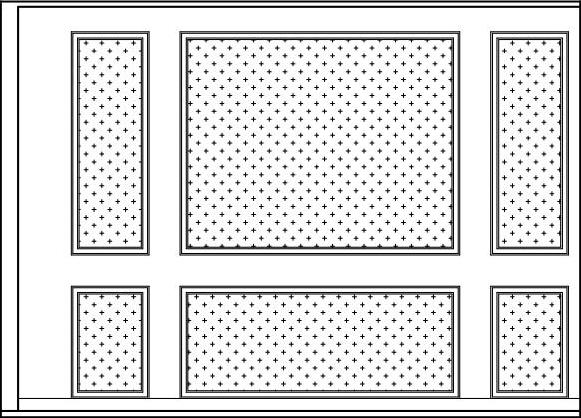

08使用同样的方法，绘制其他同类型的图形，效果如图6-71所示。

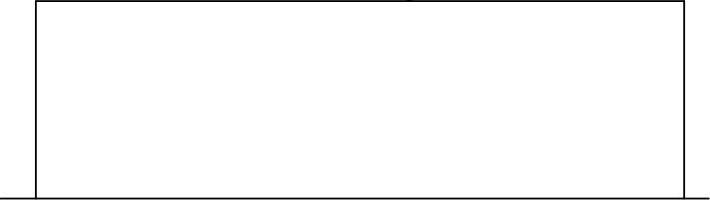

09绘制电视背景墙。调用PLINE/PL多段线命令，绘制多段线，并对多段线与踢脚线相交的位置进行修剪，效果如图6-72所示。

图6-71 绘制同类型图形

图6-72 绘制多段线

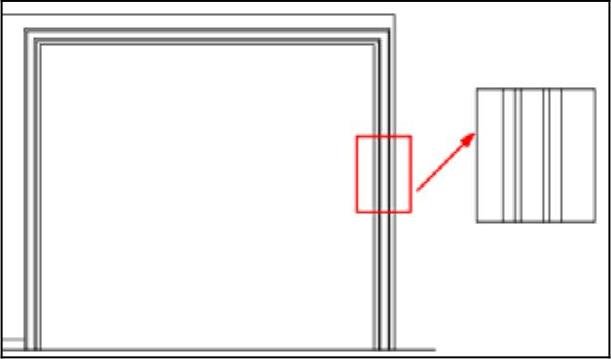

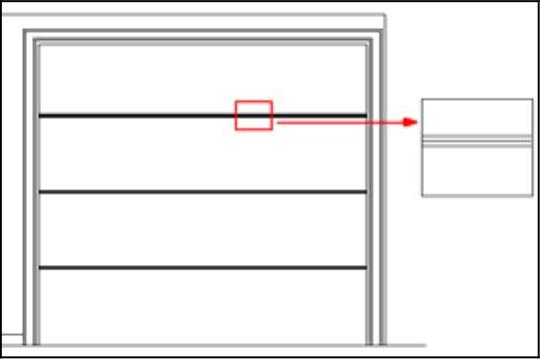

10调用OFFSET/O偏移命令，将多段线向内偏移15、60、15和30，如图6-73所示。

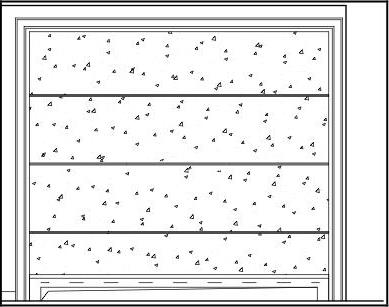

11调用LINE/L直线命令和OFFSET/O偏移命令，绘制背景墙造型图案，如图6-74所示。

图6-73 偏移多段线(www.daowen.com)

图6-74 绘制线段

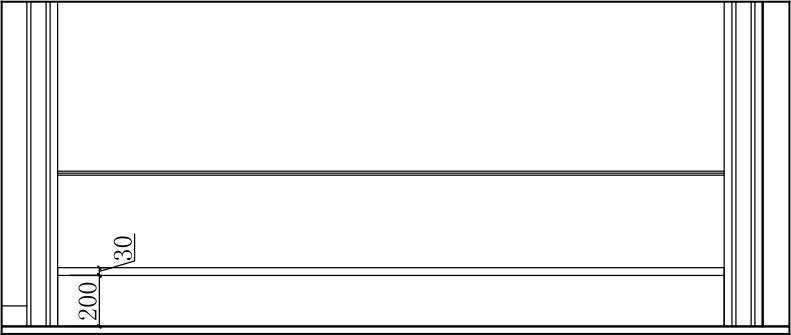

12绘制电视柜。调用RECTANG/REC矩形命令，绘制电视柜的台面，如图6-75所示。

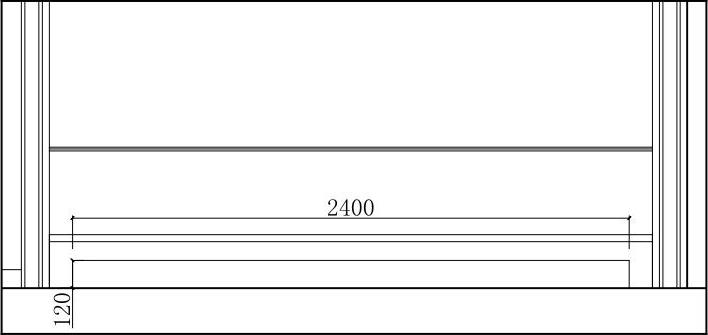

13调用PLINE/PL多段线命令，绘制如图6-76所示多段线。

14调用LINE/L直线命令，在多段线内绘制折线，表示是空的，如图6-77所示。

15继续调用LINE/L直线命令，绘制线段表示灯带，并设置为虚线，如图6-78所示。

图6-75 绘制台面

图6-76 绘制多段线

图6-78 绘制灯带

图6-77 绘制折线

16填充墙面。调用HATCH/H图案填充命令，在电视背景墙填充图案，效果如图6-79所示。

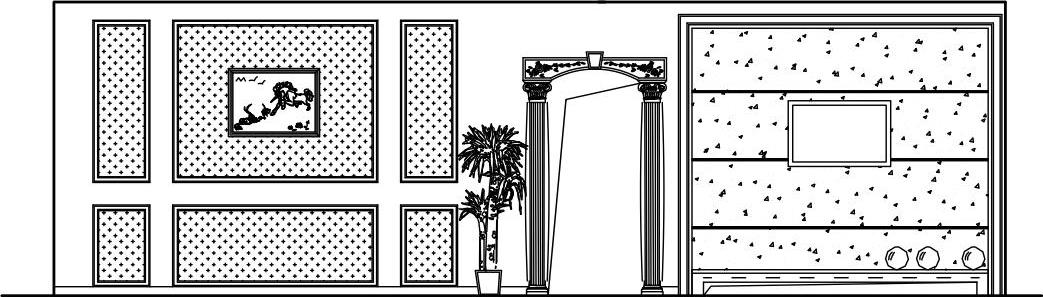

17插入图块。从图库中插入电视、欧式柱、盆栽和装饰画等图块，并进行修剪，效果如图6-80所示。

图6-79 填充墙面

图6-80 插入图块

18设置“BZ_标注”标注图层为当前图层，设置当前注释比例为1：50。

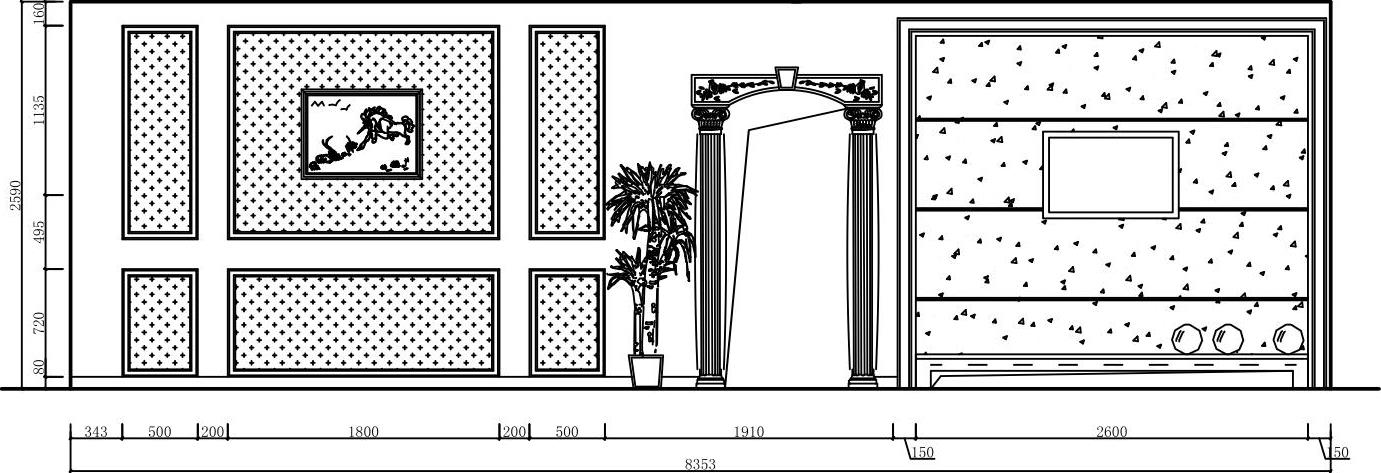

19调用DIMLINEAR/DLI线性命令标注尺寸，结果如图6-81所示。

图6-81 标注尺寸

20调用MLEADER/MLD多重引线命令进行材料标注。

21调用INSERT/I插入命令，插入“图名”图块，设置A立面图名称为“客厅A立面图”，客厅A立面图绘制完成。
