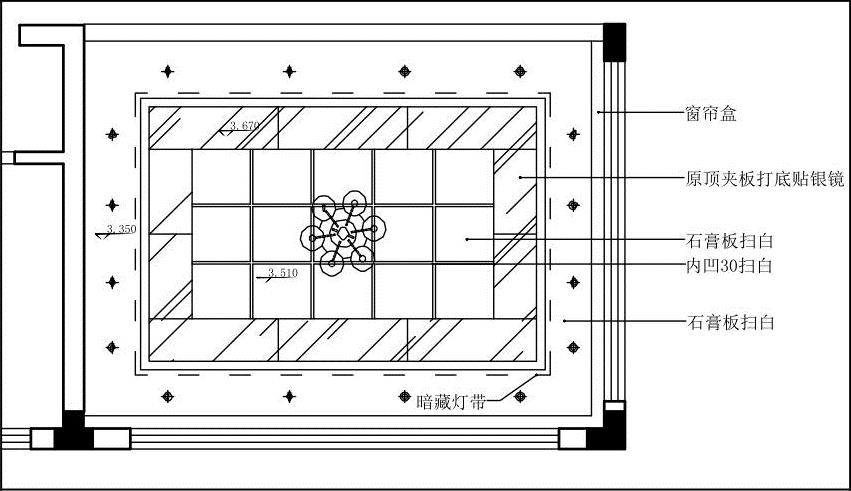

如图9-50所示为客厅顶棚图，下面讲解其绘制方法。

01调用COPY/CO复制命令，复制别墅平面布置图，并删除与顶棚图无关的图形。

02设置“DM_地面”图层为当前图层。

03调用LINE/L直线命令，绘制墙体线。

04设置“DD_吊顶”图层为当前图层。

05调用LINE/L直线命令和OFFSET/O偏移命令，绘制宽度为200的梁。

06调用LINE/L直线命令，绘制宽度为150的窗帘盒。

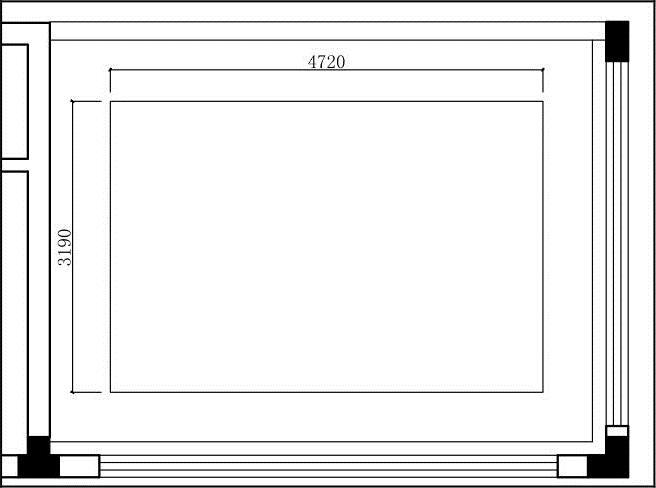

07调用RECTANG/REC矩形命令，绘制尺寸为4720×3190的矩形，并移动到相应的位置，如图9-51所示。

图9-50 客厅顶棚图

图9-51 绘制矩形

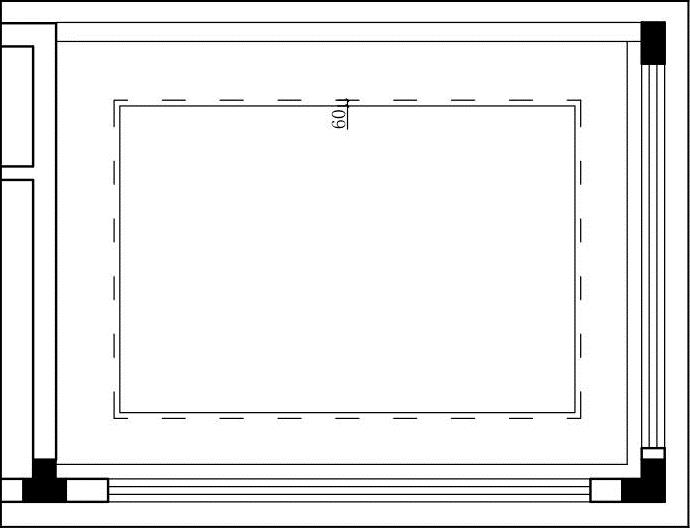

08调用OFFSET/O偏移命令，将矩形向外偏移60，并设置为虚线，表示灯带，如图9-52所示。

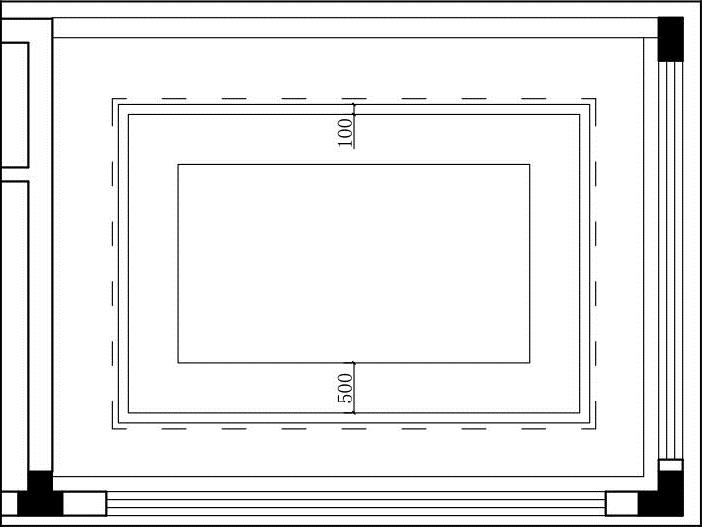

09调用OFFSET/O偏移命令，将矩形向内偏移100和500，如图9-53所示。

图9-52 绘制灯带

图9-53 偏移矩形

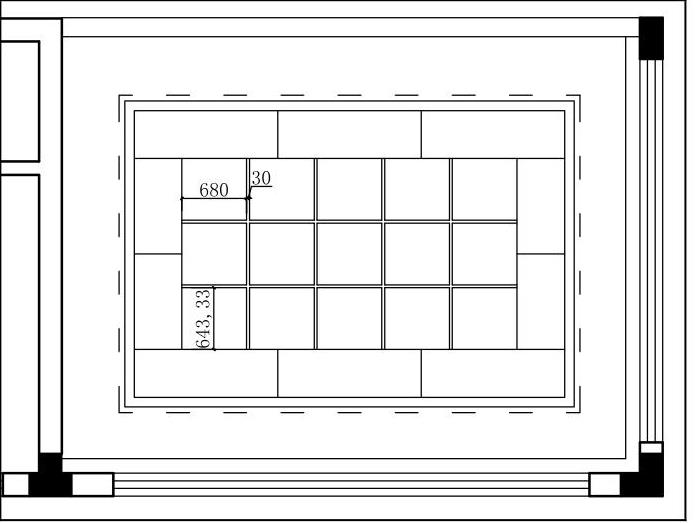

10调用LINE/L直线命令和OFFSET/O偏移命令，在矩形中绘制如图9-54所示线段。

11调用LINE/L直线命令、OFFSET/O偏移命令和TRIM/TR修剪命令，在最小的矩形内绘制如图9-55所示图形。

图9-54 绘制线段(www.daowen.com)

图9-55 绘制图形

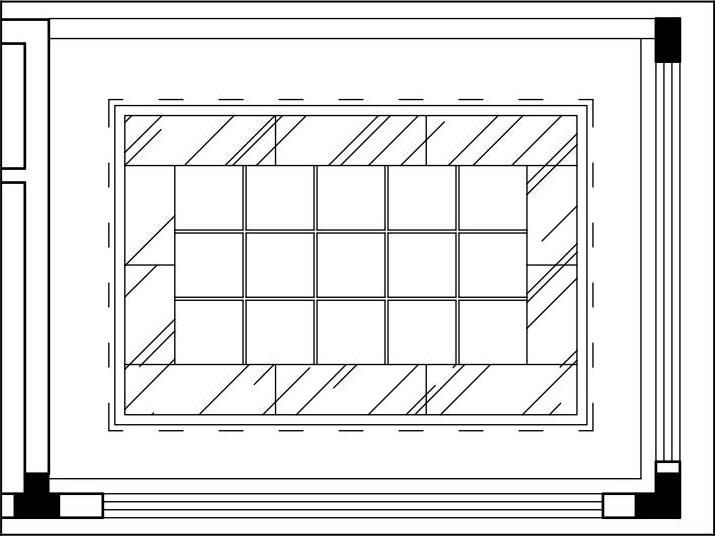

12调用HATCH/H图案填充命令，在矩形内填充图案，效果如图9-56所示。

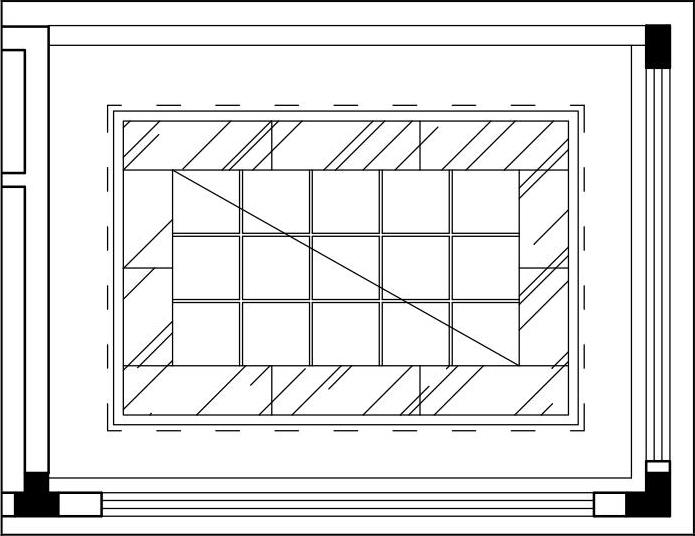

13调用LINE/L直线命令，绘制如图9-57所示辅助线。

图9-56 填充图案

图9-57 绘制辅助线

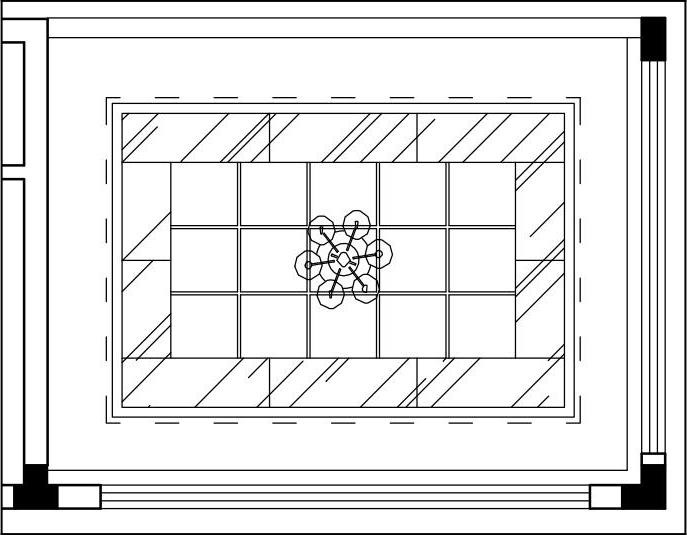

14从图库中复制灯具图形到辅助线上，然后删除辅助线，如图9-58所示。

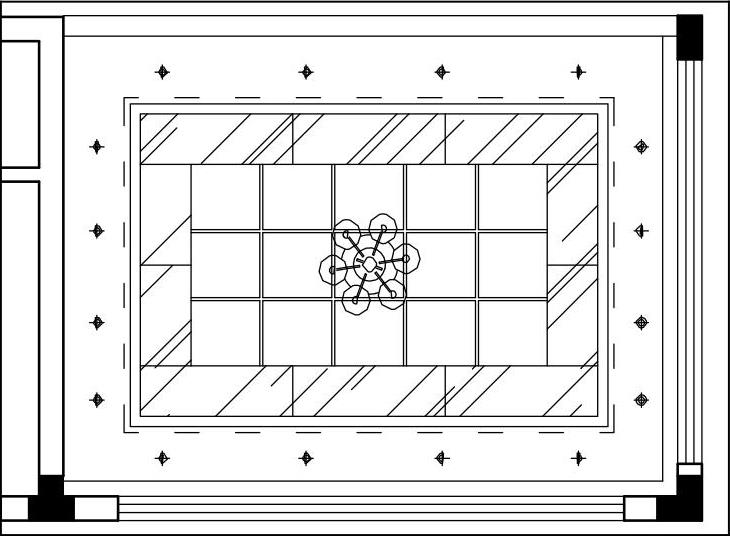

15调用COPY/CO复制命令，复制筒灯到顶棚图中，效果如图9-59所示。

图9-58 复制灯具

图9-59 布置筒灯

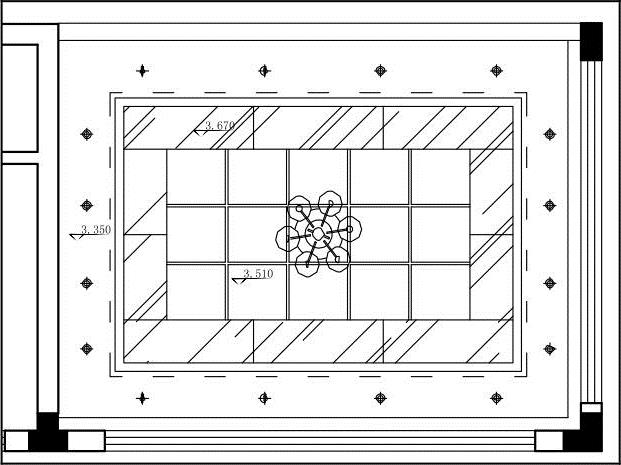

16调用INSERT/I插入命令，插入“标高”图块，如图9-60所示。

17调用MLEADER/MLD多重引线命令，标注顶面材料名称，如图9-50所示，完成客厅顶棚图的绘制。

图9-60 插入标高图块

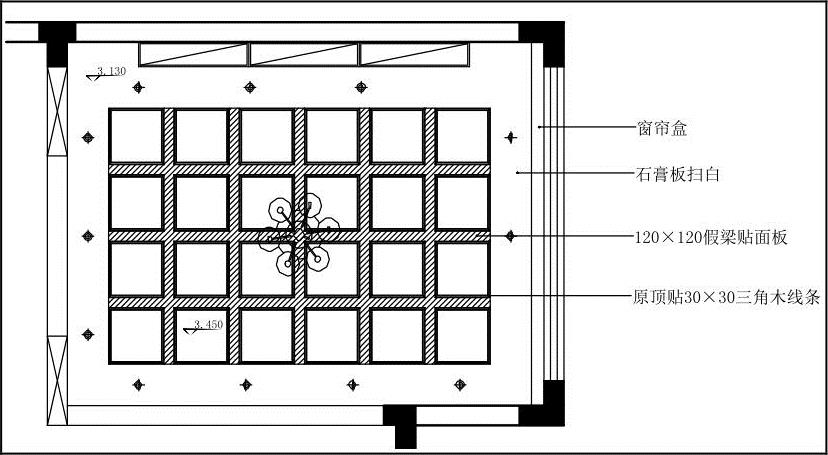

图9-61 茶室顶棚图
