卫生间C立面图绘制-中文版室内装潢设计经典228例

时间:2023-08-31 理论教育 版权反馈
【摘要】:01调用COPY/CO复制命令,复制平面布置图卫生间C立面的平面部分,并对图形进行旋转。02调用LINE/L直线命令、OFFSET/O偏移命令和TRIM/TR修剪命令,绘制卫生间C立面外轮廓,如图5-142所示。04调用RECTANG/REC矩形命令和OFFSET/O偏移命令,绘制镜子和搁板轮廓,如图5-144所示。09调用HATCH/H图案填充命令,对卫生间墙面填充图案,填充效果如图5-149所示。图5-151 标注尺寸和材料12调用INSERT/I插入命令,插入图名,完成卫生间C立面图的绘制。

卫生间C立面图绘制-中文版室内装潢设计经典228例


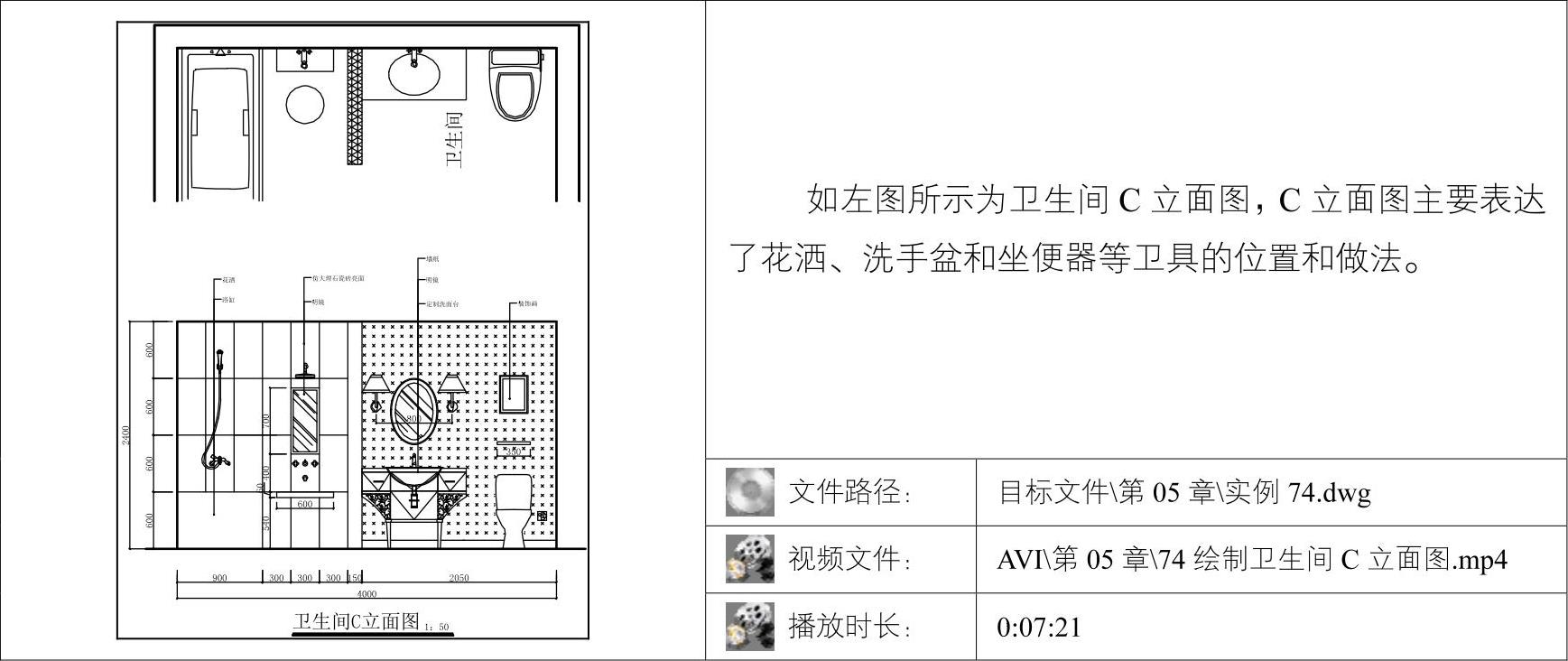

01调用COPY/CO复制命令,复制平面布置图卫生间C立面的平面部分,并对图形进行旋转。

02调用LINE/L直线命令、OFFSET/O偏移命令和TRIM/TR修剪命令,绘制卫生间C立面外轮廓,如图5-142所示。

03调用RECTANG/REC矩形命令,绘制浴缸立面轮廓,如图5-143所示。

04调用RECTANG/REC矩形命令和OFFSET/O偏移命令,绘制镜子和搁板轮廓,如图5-144所示。

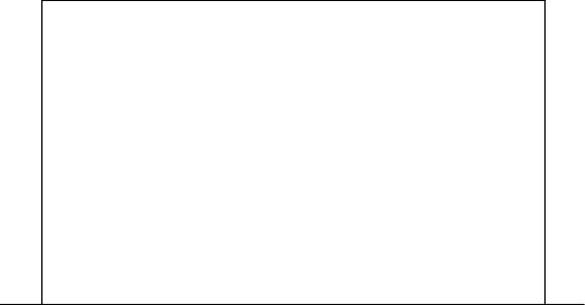

图5-142 C立面外轮廓

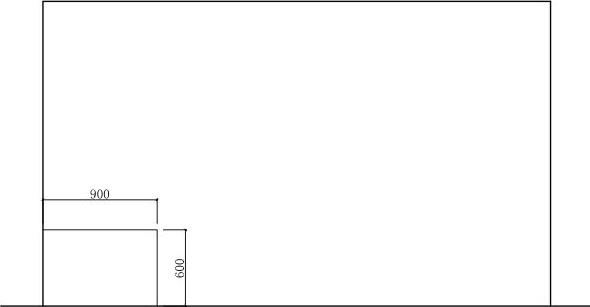

图5-143 绘制浴缸


图5-144 绘制镜子和搁板轮廓

05调用HATCH/H图案填充命令,对镜子填充978-7-111-44260-8-Part02-171.jpg图案,填充效果如图5-145所示。

06调用OFFSET/O偏移命令,绘制隔断,如图5-146所示。

07调用LINE/L直线命令、OFFSET/O偏移命令和TRIM/TR修剪命令,绘制浴缸所在的墙面,如图5-147所示。

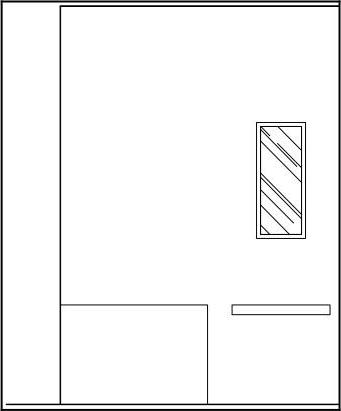

图5-145 填充镜子

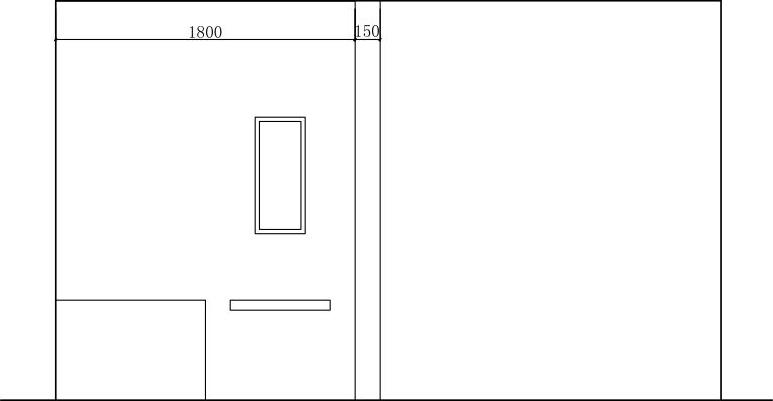

图5-146 绘制隔断


图5-147 绘制墙面

08调用LINE/L直线命令,绘制踢脚线图5-148所示。

09调用HATCH/H图案填充命令,对卫生间墙面填充978-7-111-44260-8-Part02-175.jpg图案,填充效果如图5-149所示。

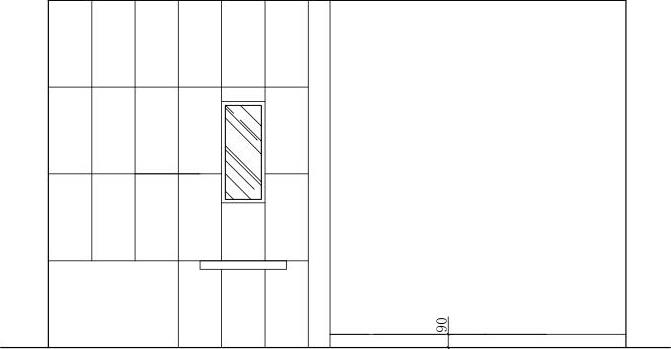

图5-148 绘制踢脚线


图5-149 填充墙面

10从图库中插入淋浴头、洗脸盆和坐便器等图块到立面图中,并进行修剪,如图5-150所示。

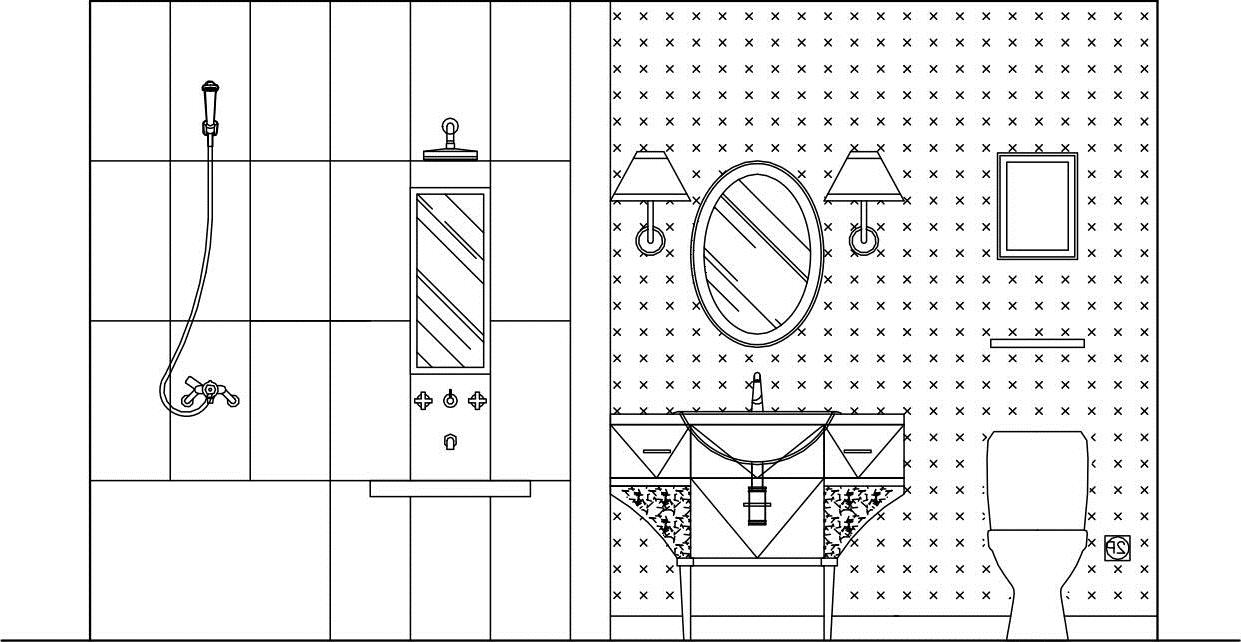

图5-150 插入图块

11调用DIMLINEAR/DLI线性标注命令、MLEADER/MLD多重引线命令,标注立面的尺寸和材料,如图5-151所示。

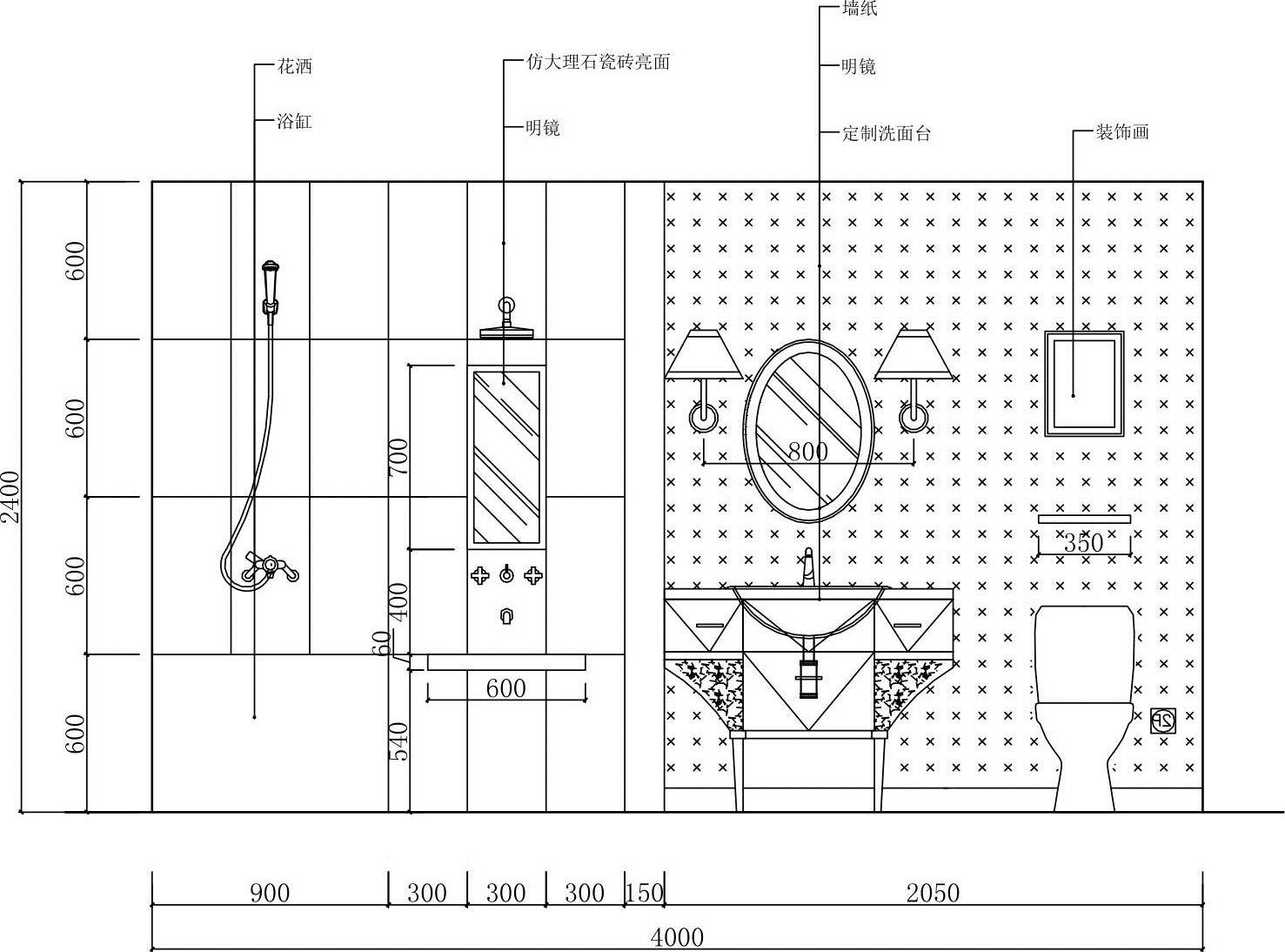

图5-151 标注尺寸和材料

12调用INSERT/I插入命令,插入图名,完成卫生间C立面图的绘制。
