Autocad2014教您绘制实用厨房D立面


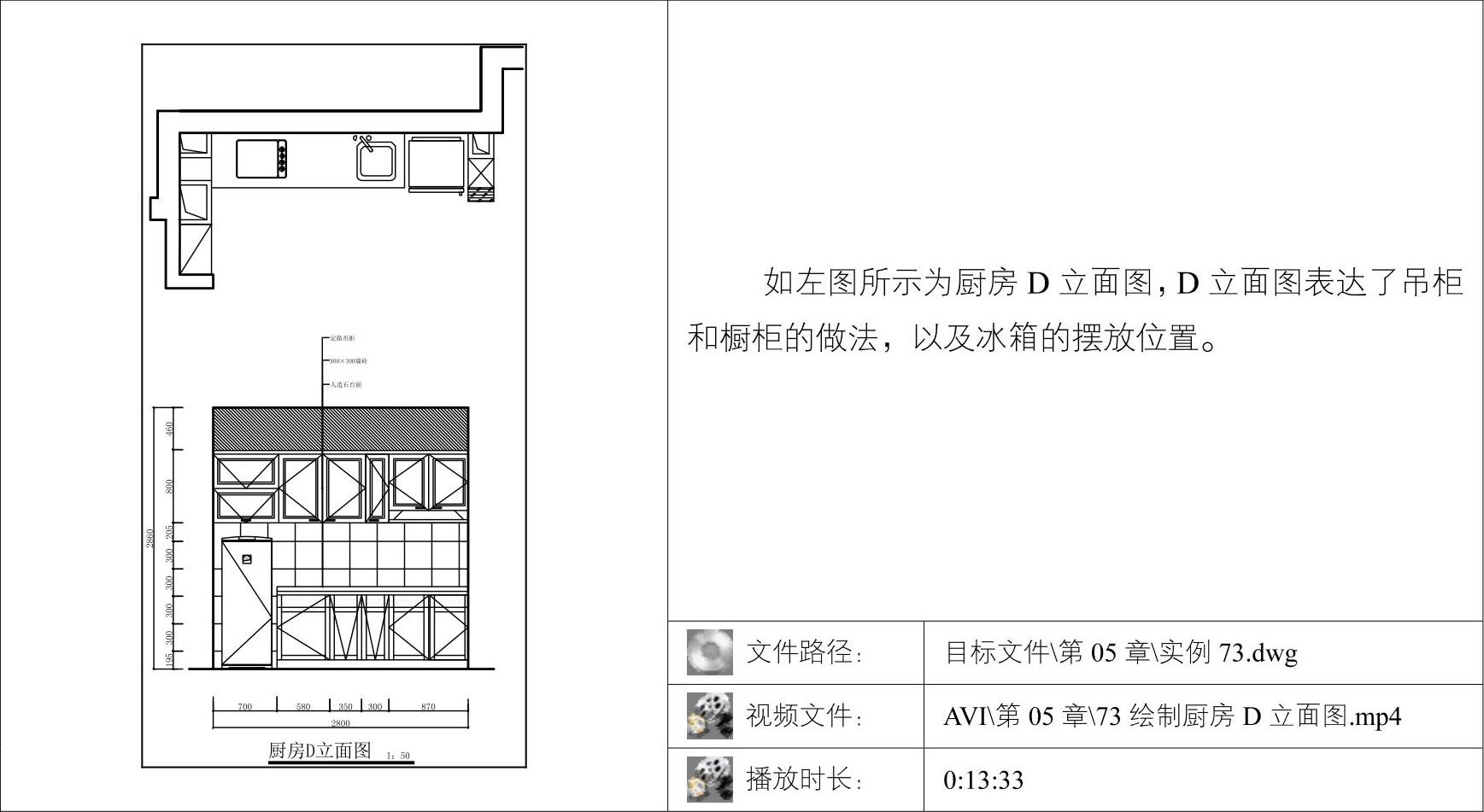

01调用COPY/CO复制命令,绘制厨房D立面的平面部分,并对图形进行旋转。

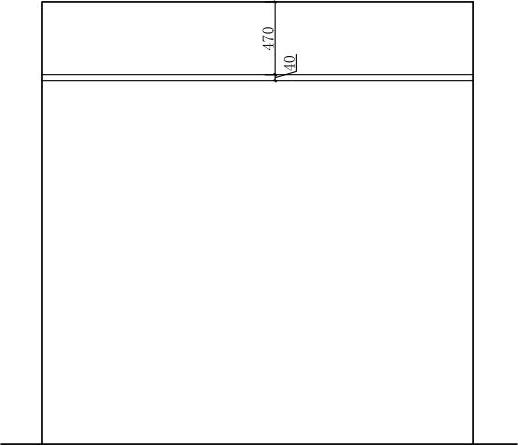

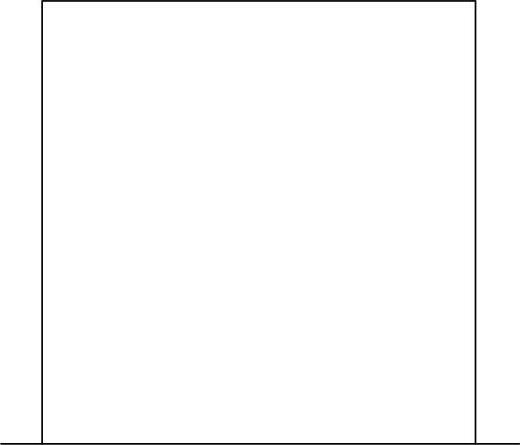

02调用LINE/L直线命令和TRIM/TR修剪命令,绘制厨房D立面图的外轮廓,如图5-130所示。

03调用LINE/L直线命令,绘制线段,如图5-131所示。

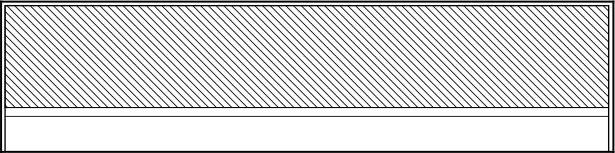

04调用HATCH/H图案填充命令,对线段上方填充978-7-111-44260-8-Part02-154.jpg图案,填充效果如图5-132所示。


图5-130 D立面外轮廓


图5-131 绘制线段


图5-132 填充图案

05绘制吊柜。调用RECTANG/REC矩形命令和COPY/CO复制命令,绘制吊柜轮廓,如图5-133所示。

06调用OFFSET/O偏移命令,将矩形向内偏移,如图5-134所示。

07调用LINE/L直线命令和OFFSET/O偏移命令,绘制线段,如图5-135所示。


图5-133 绘制吊柜轮廓


图5-134 偏移矩形

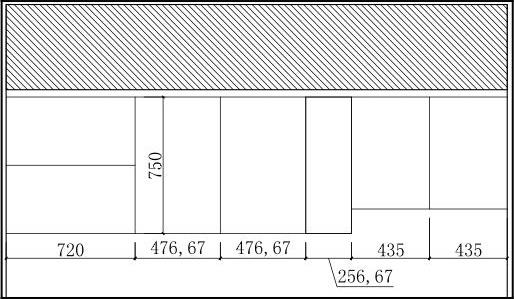

图5-135 绘制线段(www.daowen.com)

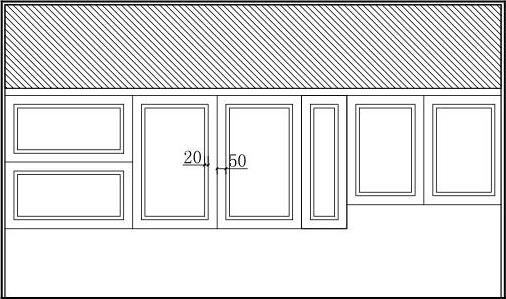

08调用RECTANG/REC矩形命令,绘制矩形表示拉手,如图5-136所示。

09调用LINE/L直线命令,绘制折线,如图5-137所示。

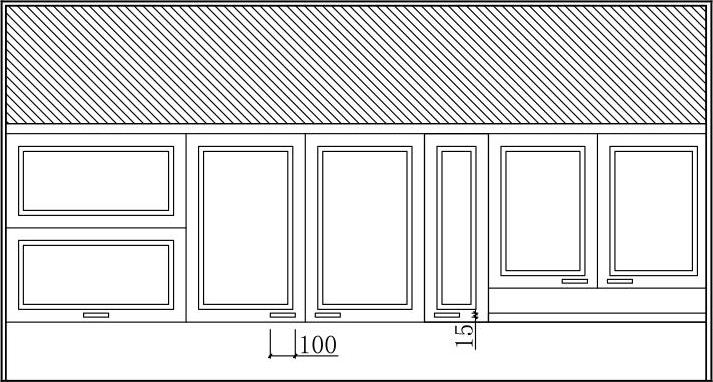

图5-136 绘制拉手

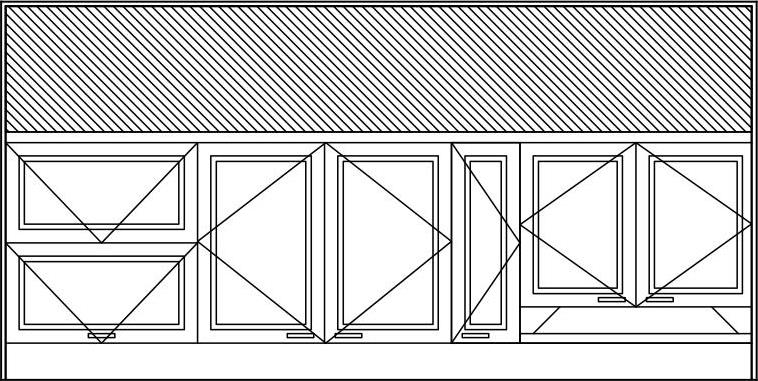

图5-137 绘制折线

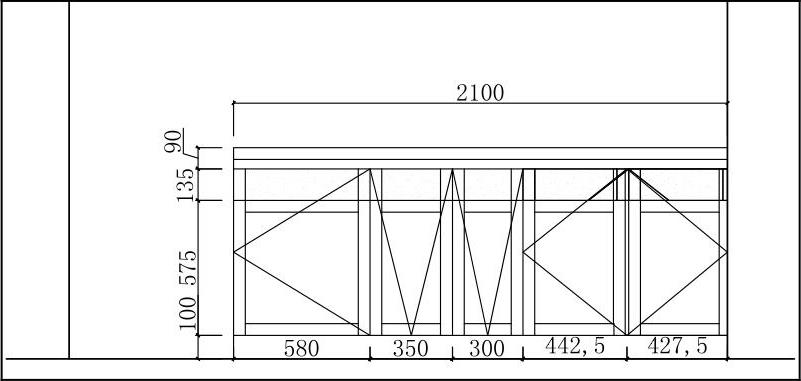

10使用相同的方法绘制橱柜,结果如图5-138所示。

11调用LINE/L直线命令、OFFSET/O偏移命令和TRIM/TR修剪命令,绘制墙面图案,如图5-139所示。

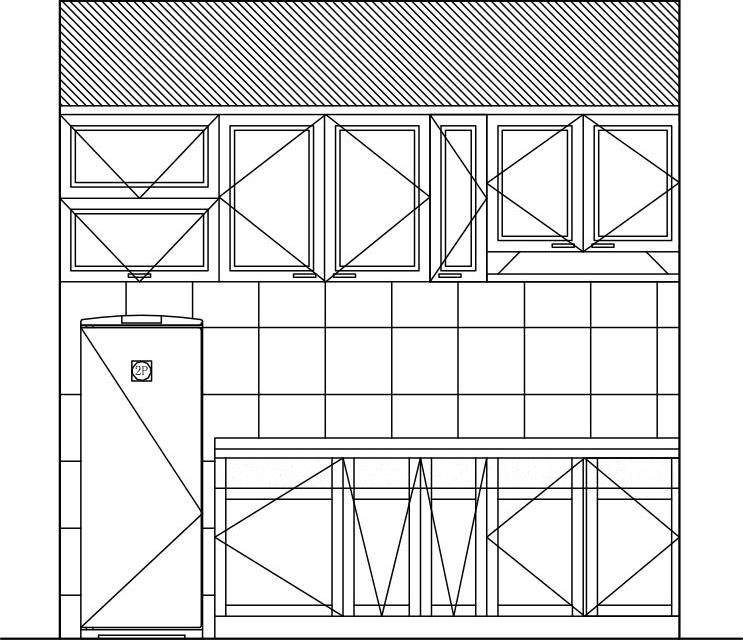

12从图库中插入冰箱图块,并调用TRIM/TR修剪命令,修剪墙面与冰箱相交位置,如图5-140所示。

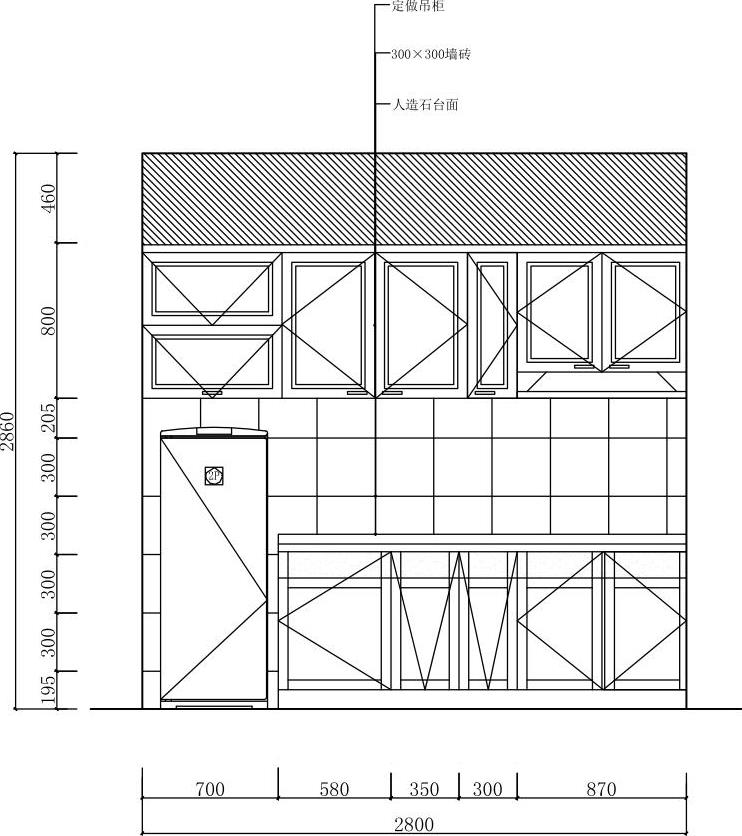

13调用DIMLINEAR/DLI线性命令、MLEADER/MLD多重引线命令,标注立面的尺寸和材料,如图5-141所示。最后调用INSERT/I插入命令,插入图名,完成厨房D立面图的绘制。


图5-138 绘制橱柜


图5-139 绘制墙面图案


图5-140 插入图块


图5-141 标注尺寸和材料
