01调用COPY/CO复制命令，复制平面布置图上厨房A立面图的平面部分，并对图形进行旋转。

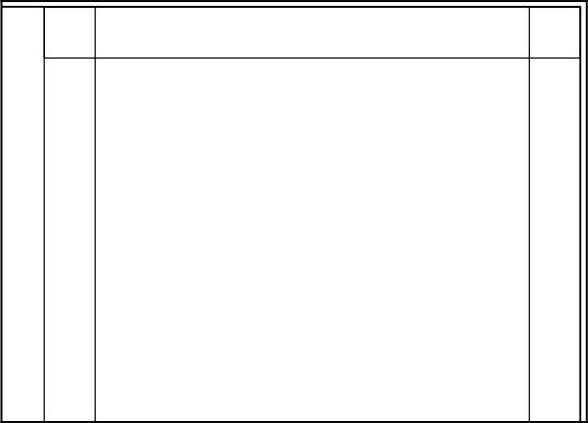

02调用LINE/L直线命令和TRIM/TR复制命令，绘制A立面图基本轮廓，如图5-116所示。

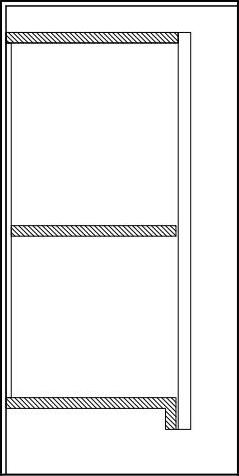

03调用PLINE/PL多段线命令、RECTANG/REC矩形命令，绘制吊柜轮廓，如图5-117所示。

04调用HATCH/H图案填充命令，填充吊柜，填充效果如图5-118所示。

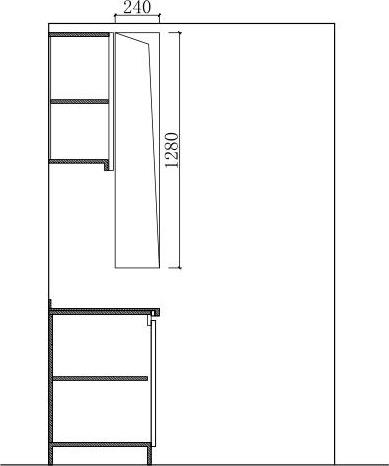

图5-116 A立面基本轮廓

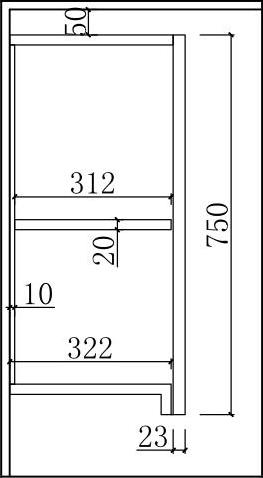

图5-117 绘制吊柜轮廓

图5-118 填充吊柜

提示

因为立面剖切位置通过橱柜，所以需要绘制通过位置的橱柜剖面图。

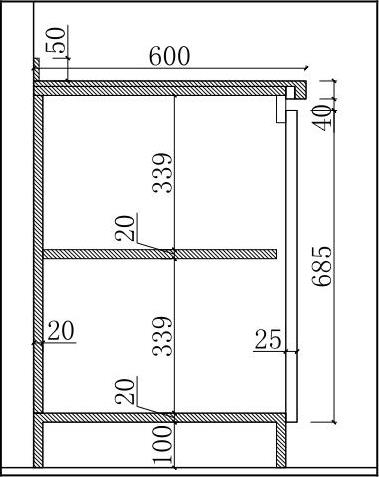

05使用同样的方法绘制橱柜，如图5-119所示。

06调用RECTANG/REC矩形命令和LINE/L直线命令，绘制墙面造型，如图5-120所示。

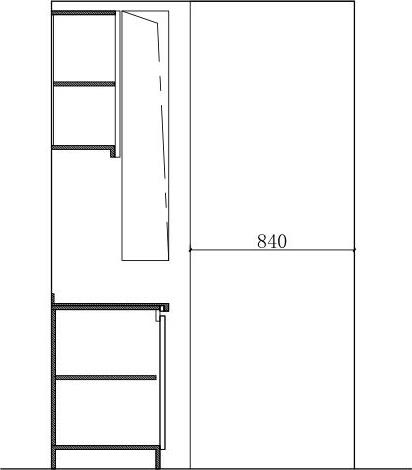

07调用PLINE/PL多段线命令，绘制门的基本轮廓，如图5-121所示。

08调用OFFSET/O偏移命令，将多段线向内偏移80，如图5-122所示。

图5-119 绘制橱柜

图5-120 绘制墙面造型

图5-121 绘制门的基本轮廓

09调用LINE/L直线命令，绘制线段，如图5-123所示。(www.daowen.com)

10调用LINE/L直线命令、MOVE/M移动命令和RECTANG/REC矩形命令，绘制门面板造型和折线，表示门的开启方向，如图5-124所示。

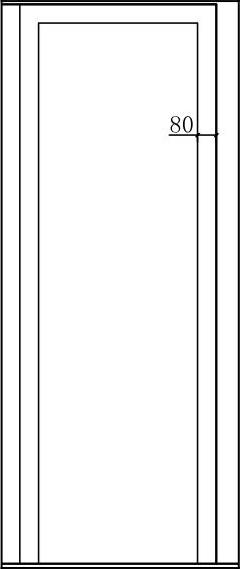

图5-122 偏移多段线

图5-123 绘制线段

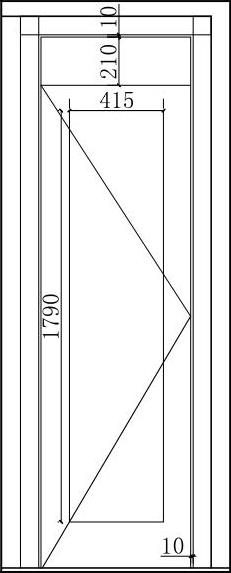

图5-124 绘制门面板造型和折线

11调用HATCH/H图案填充命令，在门面板填充图案，填充效果如图5-125所示。

12调用CIRCLE/C圆命令、TRIM/TR修剪命令和RECTANG/REC矩形命令，绘制门的拉手，如图5-126所示。

13调用HATCH/H图案填充命令，在厨房的墙面填充图案，填充效果如图5-127所示。

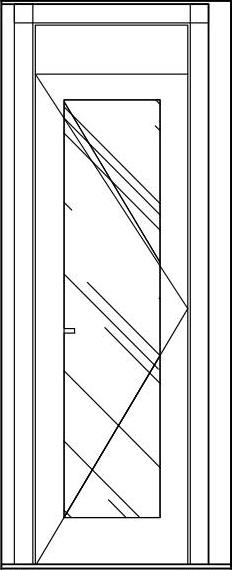

图5-125 填充门的面板

图5-126 绘制门的拉手

图5-127 填充墙面

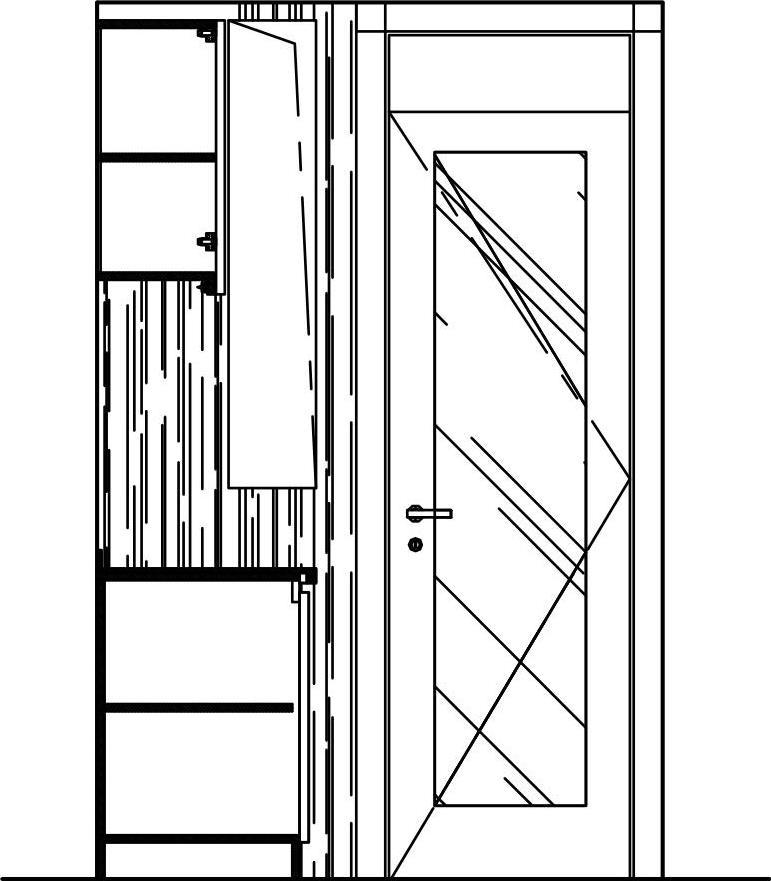

14从图库中调入立面图中所需图块到本例图形中，如图5-128所示。

15调用DIMLINEAR/DLI线性命令、MLEADER/MLD多重引线命令，标注立面的尺寸和材料，如图5-129所示。

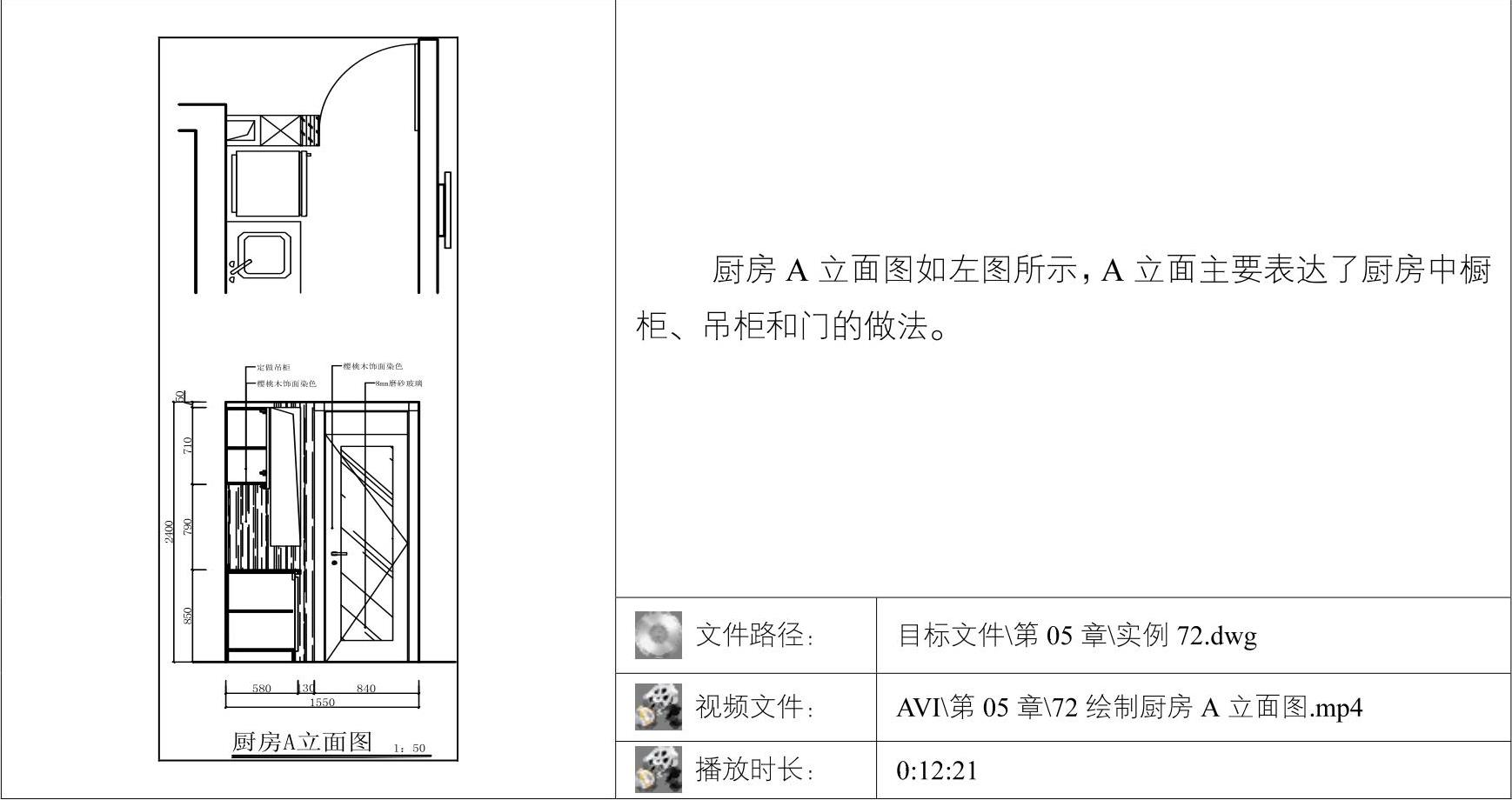

16调用INSERT/I插入命令，插入图名，完成厨房A立面图的绘制。

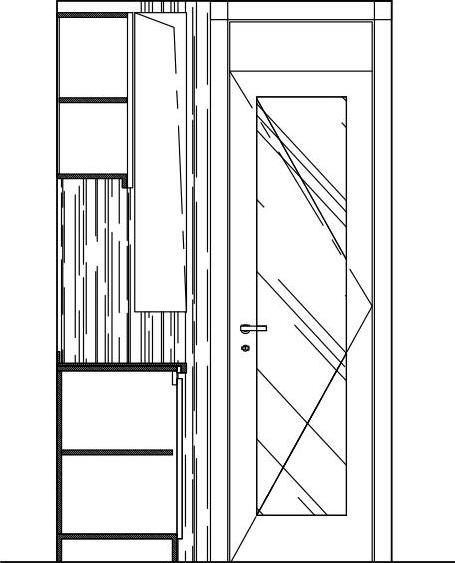

图5-128 插入图块

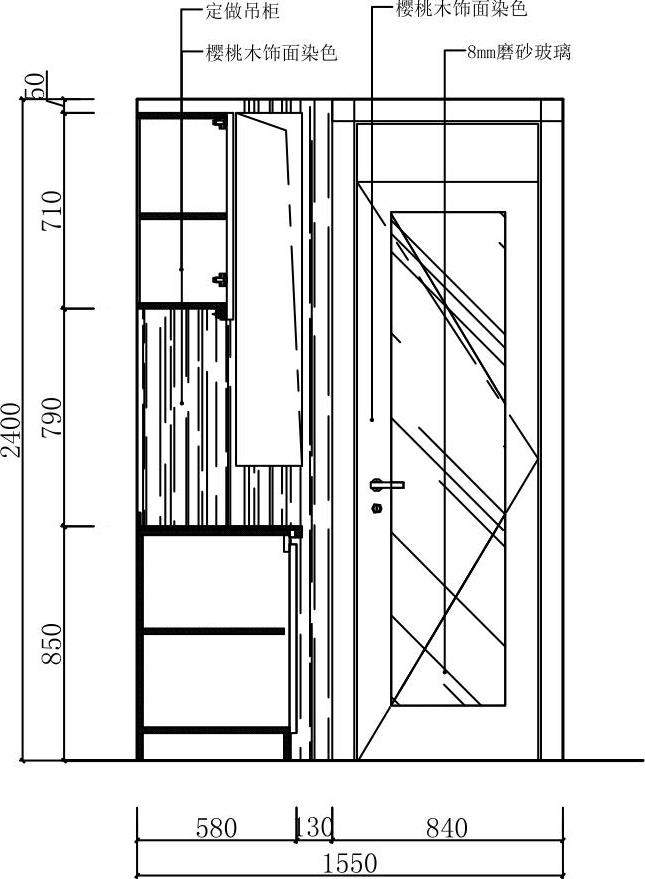

图5-129 标注尺寸和材料
