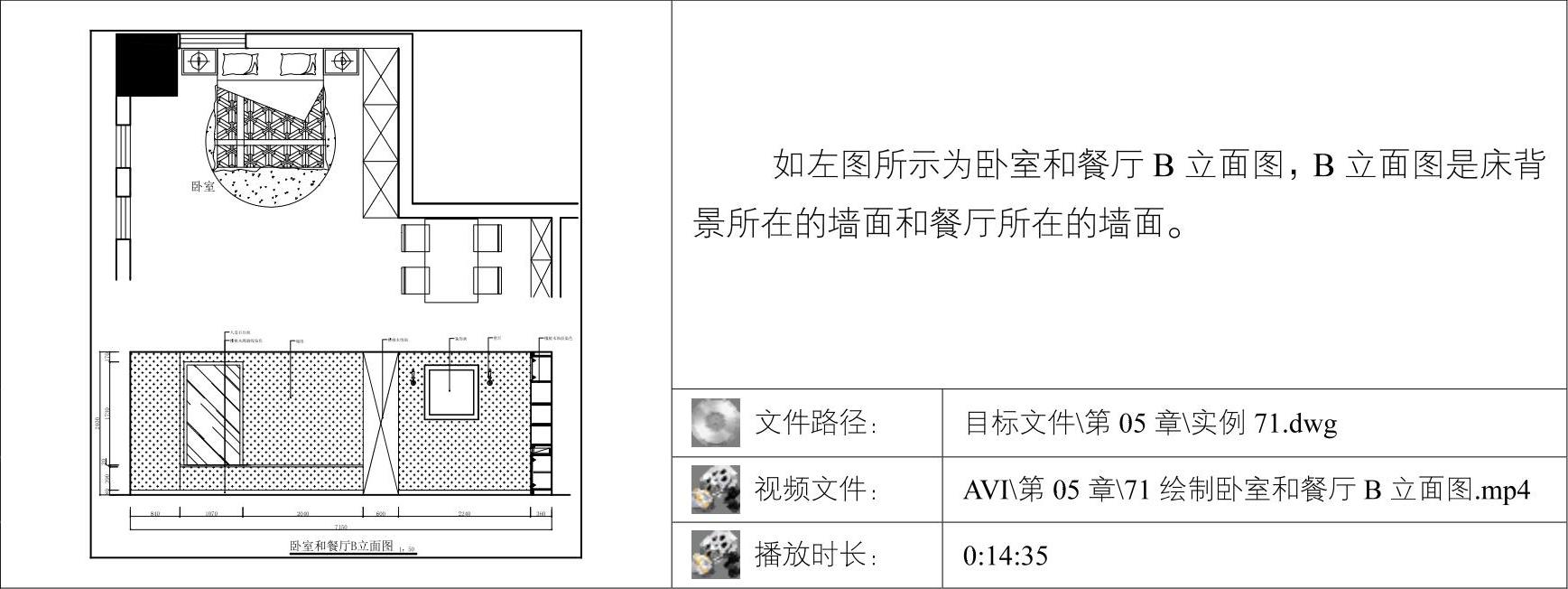

01调用COPY/CO复制命令，复制平面布置图上卧室和餐厅B立面图的平面部分。

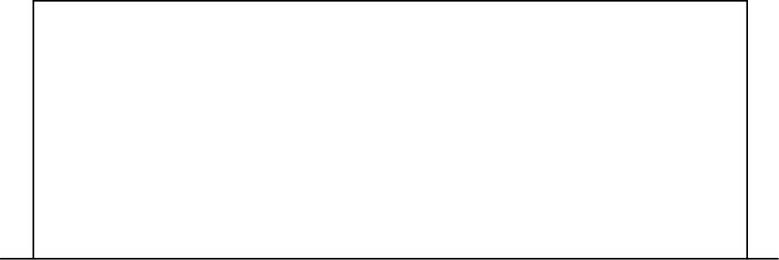

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制B立面图的基本轮廓，如图5-100所示。

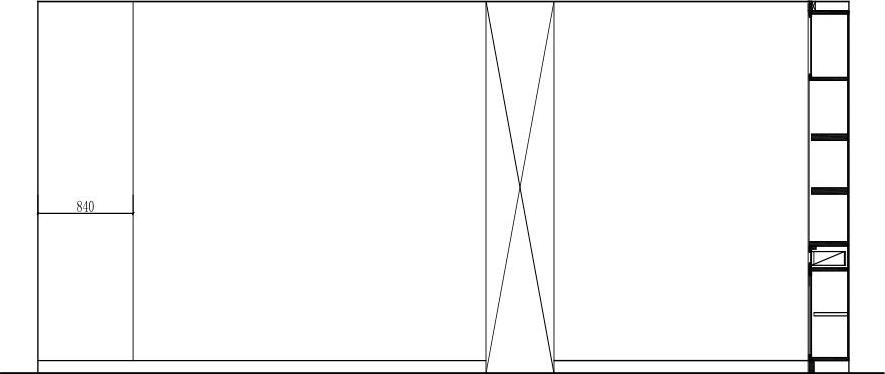

03调用LINE/L直线命令，绘制衣柜，如图5-101所示。

图5-100 B立面的基本轮廓

图5-101 绘制衣柜

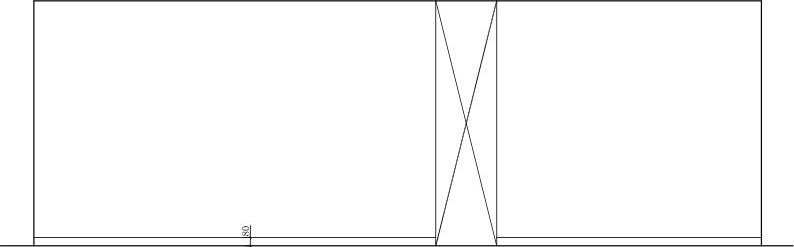

04调用LINE/L直线命令，绘制踢脚线，踢脚线的高度为80，如图5-102所示。

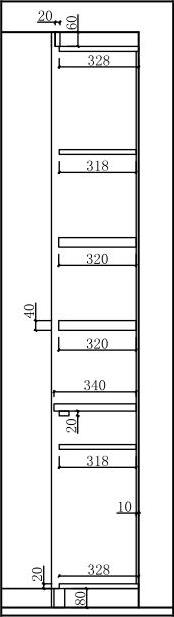

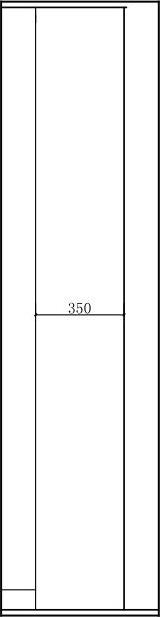

05调用LINE/L直线命令，绘制装饰柜轮廓，如图5-103所示。

06调用PLINE/PL多段线命令，绘制面板轮廓，如图5-104所示。

图5-102 绘制踢脚线

图5-103 绘制装饰柜轮廓

图5-104 绘制面板轮廓

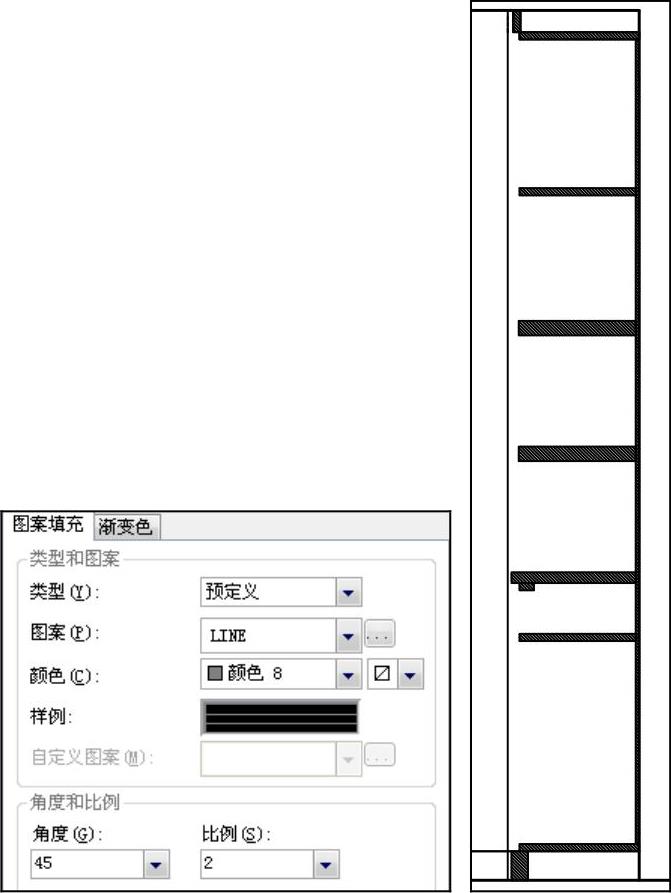

07调用HATCH/H图案填充命令，对面板填充图案，填充参数和效果如图5-105所示。

08调用RECTANG/REC矩形命令和HATCH/H图案填充命令，绘制其他面板，如图5-106所示。

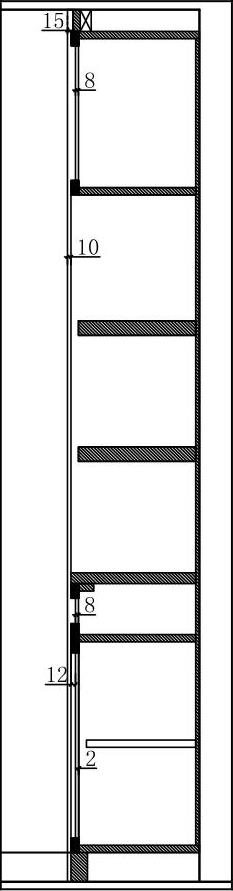

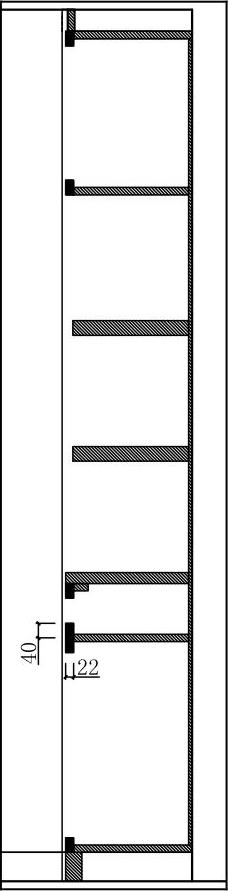

09调用LINE/L直线命令和OFFSET/O偏移命令，绘制板材，如图5-107所示。

图5-105 填充参数和效果

图5-106 绘制其他面板

图5-10 7绘制板材(www.daowen.com)

10调用RECTANG/REC矩形命令和LINE/L直线命令，绘制抽屉结构，如图5-108所示。

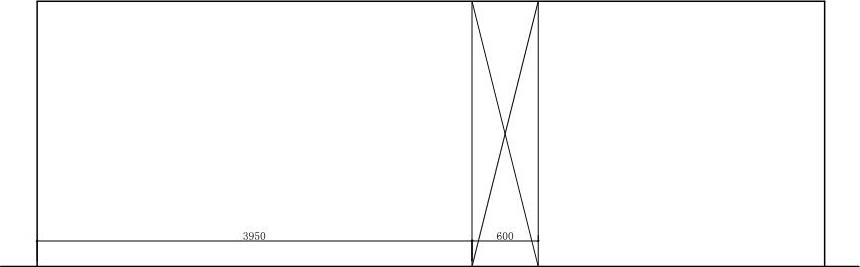

11调用LINE/L直线命令，绘制柱子投影线，如图5-109所示。

图5-108 绘制抽屉结构

图5-109 绘制柱子投影线

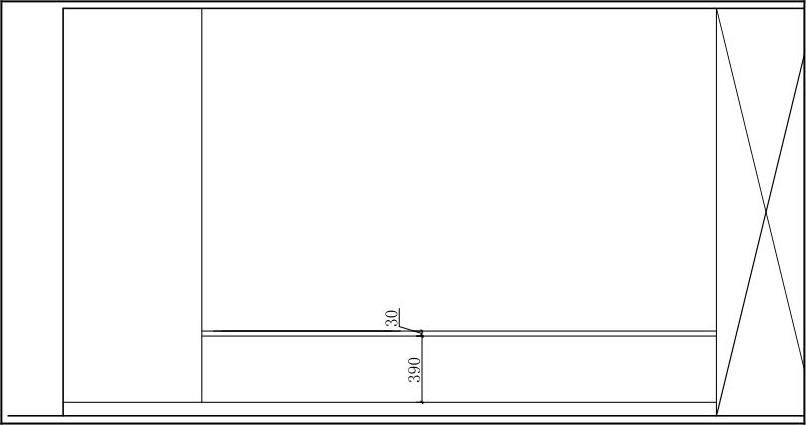

12调用RECTANG/REC矩形命令，绘制台面，如图5-110所示。

13调用PLINE/PL多段线命令和OFFSET/O偏移命令，绘制窗户轮廓，如图5-111所示。

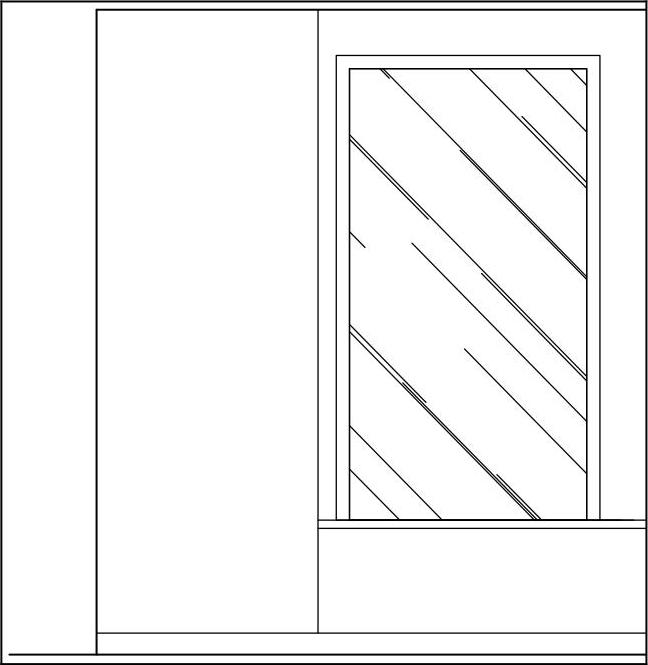

14调用HATCH/H图案填充命令，填充窗户，如图5-112所示。

图5-110 绘制台面

图5-111 绘制窗户轮廓

图5-112 填充窗户

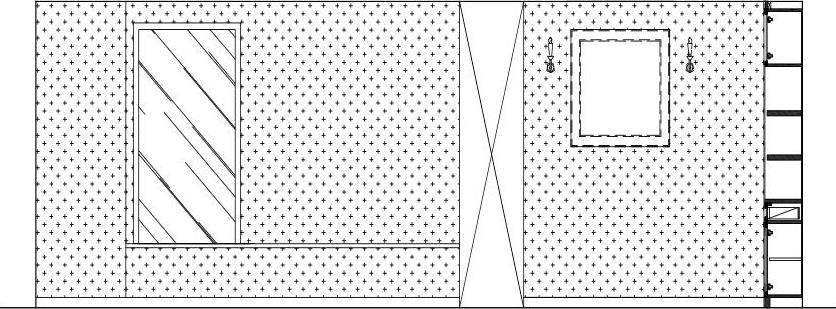

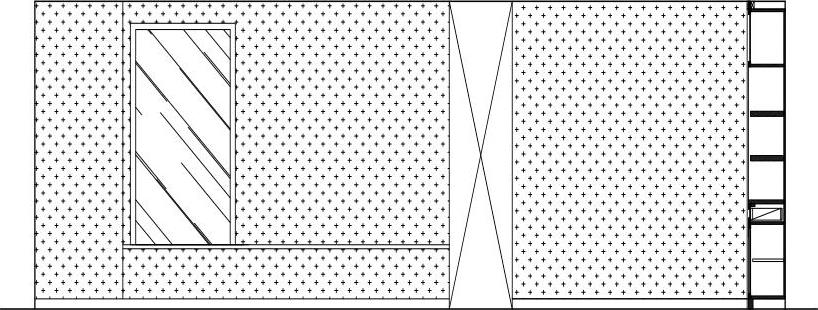

15调用HATCH/H图案填充命令，对墙面填充图案，效果如图5-113所示。

16从图库中调入立面图中所需图块到本例图形中，并对图形重叠的位置进行修剪，效果如图5-114所示。

图5-113 填充墙面效果

图5-114 插入图块

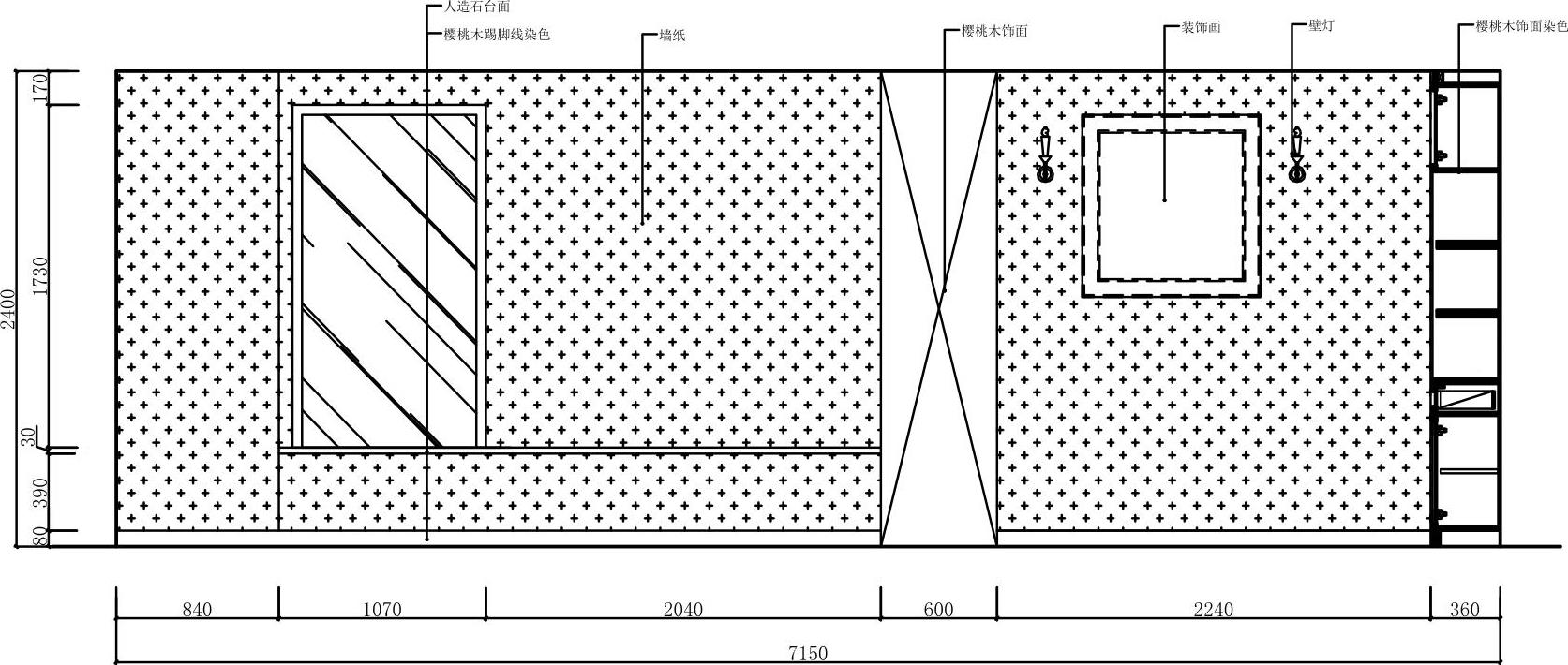

17调用DIMLINEAR/DLI线性命令和MLEADER/MLD多重引线命令，标注立面的尺寸和材料，如图5-115所示。

18调用INSERT/I插入命令，插入图名，完成卧室和餐厅B立面图的绘制。

图5-115 标注尺寸和材料
