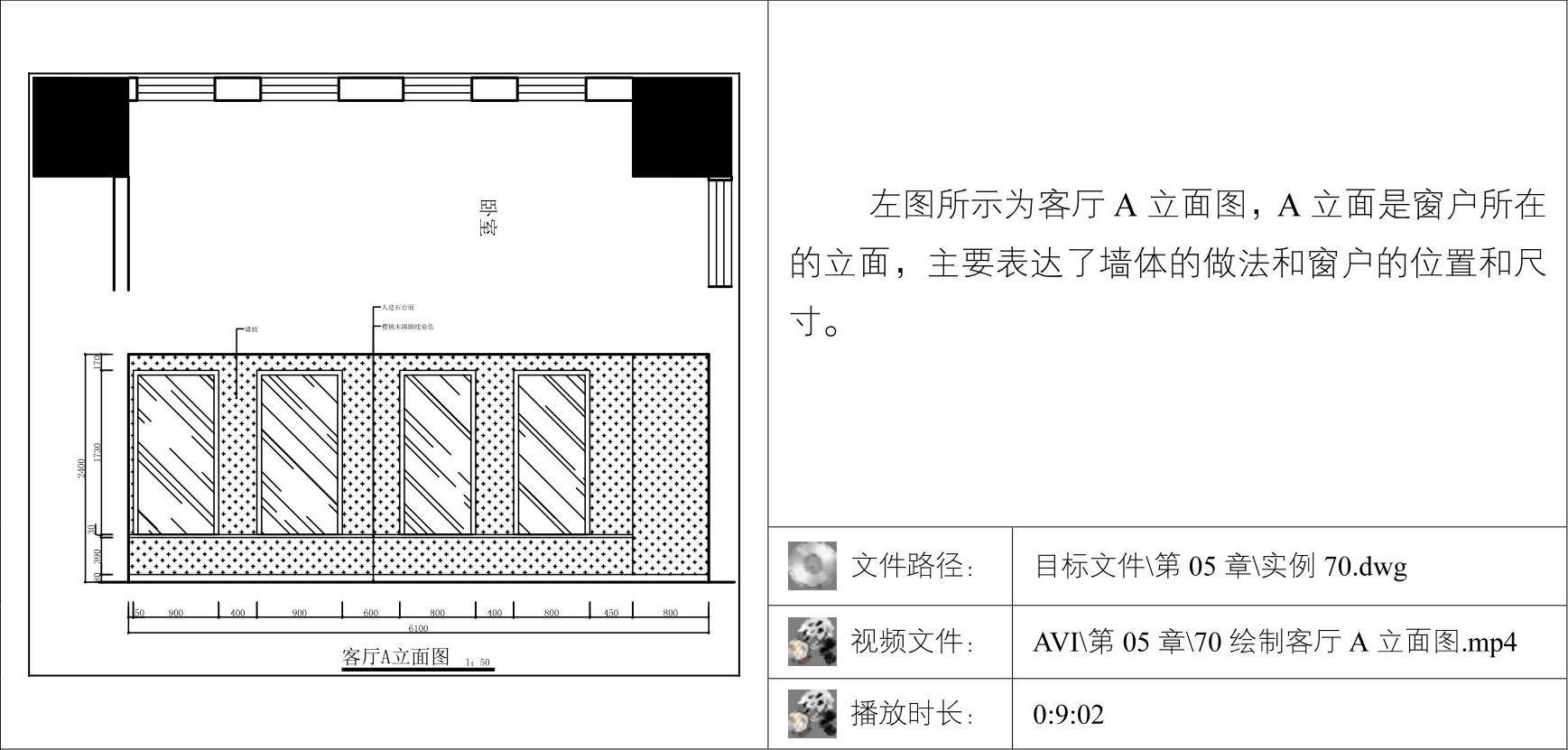

01调用COPY/CO复制命令，复制平面布置图上客厅A立面的平面部分，并对图形进行旋转。

02调用LINE/L直线命令和TRIM/TR修剪命令，绘制A立面的基本轮廓，如图5-91所示。

03调用LINE/L直线命令，绘制柱子投影线，如图5-92所示。

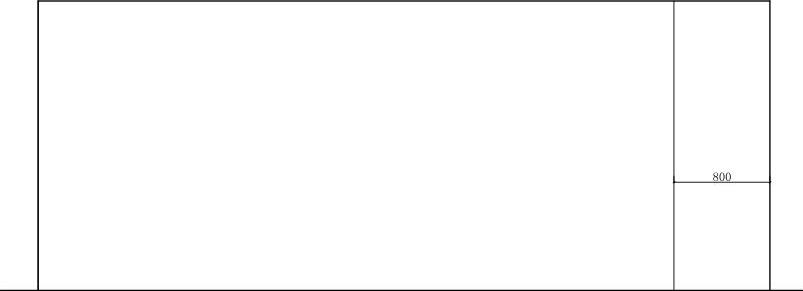

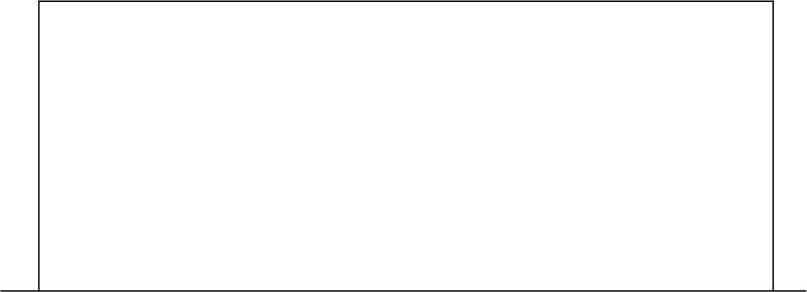

图5-91 A立面的基本轮廓

图5-92 绘制柱子投影线

04调用OFFSET/O偏移命令，绘制台面，如图5-93所示。

05调用LINE/L直线命令，绘制踢脚线，踢脚线的高度为80，并对线段相交的位置进行修剪，如图5-94所示。

图5-93 绘制台面

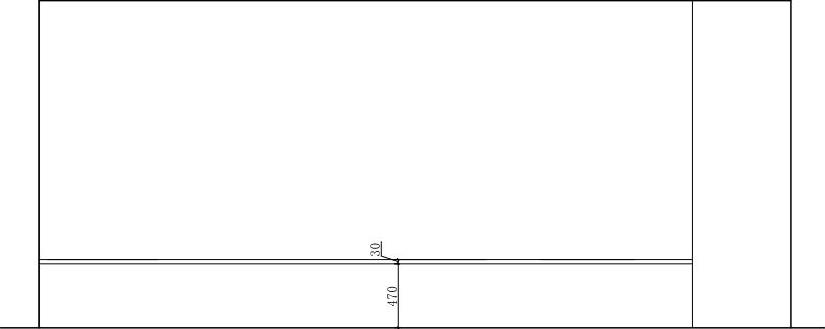

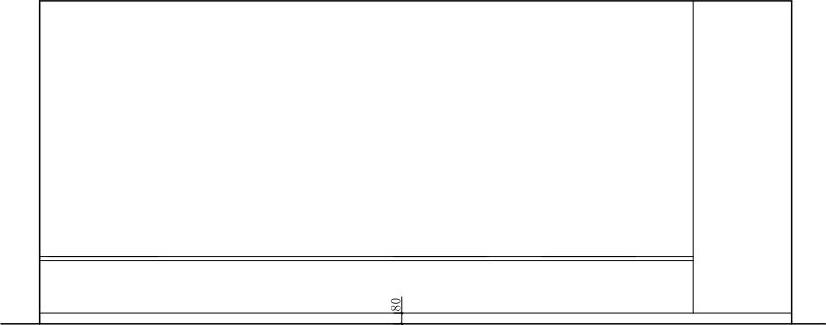

图5-94 绘制踢脚线

06调用PLINE/PL多段线命令，绘制窗户的外轮廓，如图5-95所示。

07调用OFFSET/O偏移命令，将多段线向内偏移50，得到窗套，如图5-96所示。(www.daowen.com)

图5-95 绘制窗户外轮廓

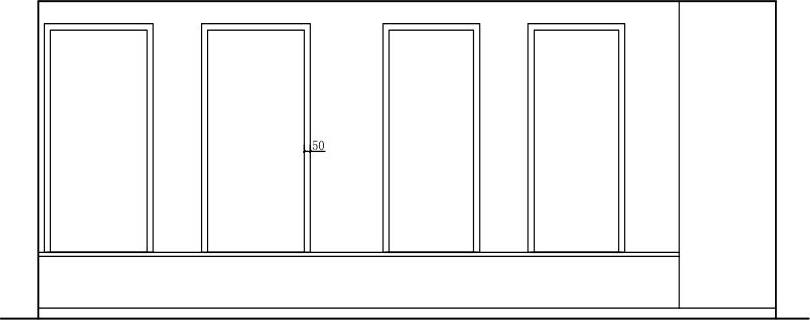

图5-96 偏移多段线

08调用HATCH/H图案填充命令，在窗户内填充图案，表示玻璃，如图5-97所示。

09继续调用HATCH/H图案填充命令，对墙面填充图案，效果如图5-98所示。

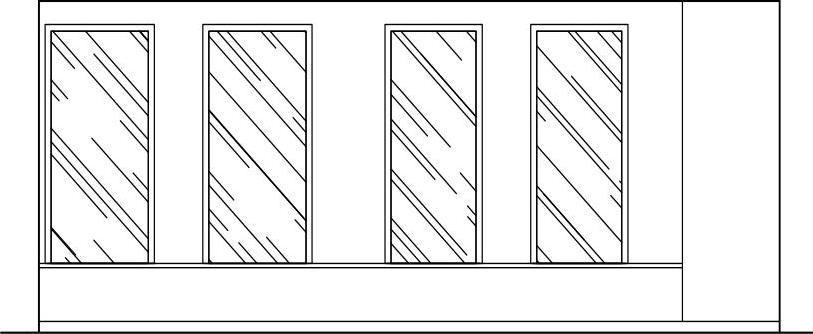

图5-97 填充窗效果

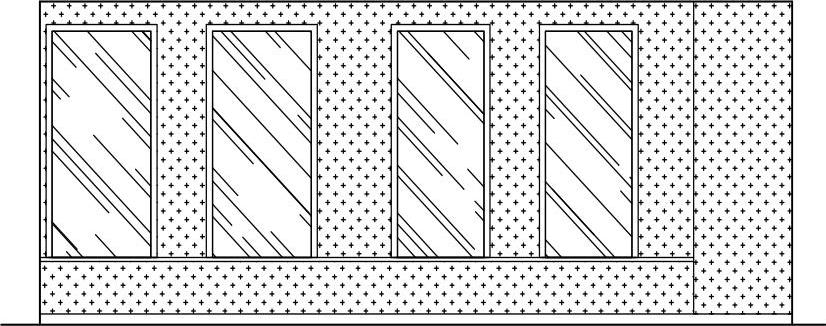

图5-98 填充墙面效果

10调用DIMLINEAR/DLI线性命令、MLEADER/MLD多重引线命令，标注立面的尺寸和材料，如图5-99所示。

11调用INSERT/I插入命令，插入图名，完成客厅A立面图的绘制。

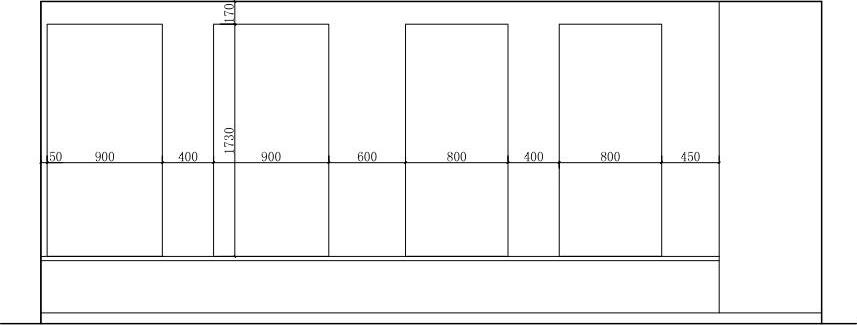

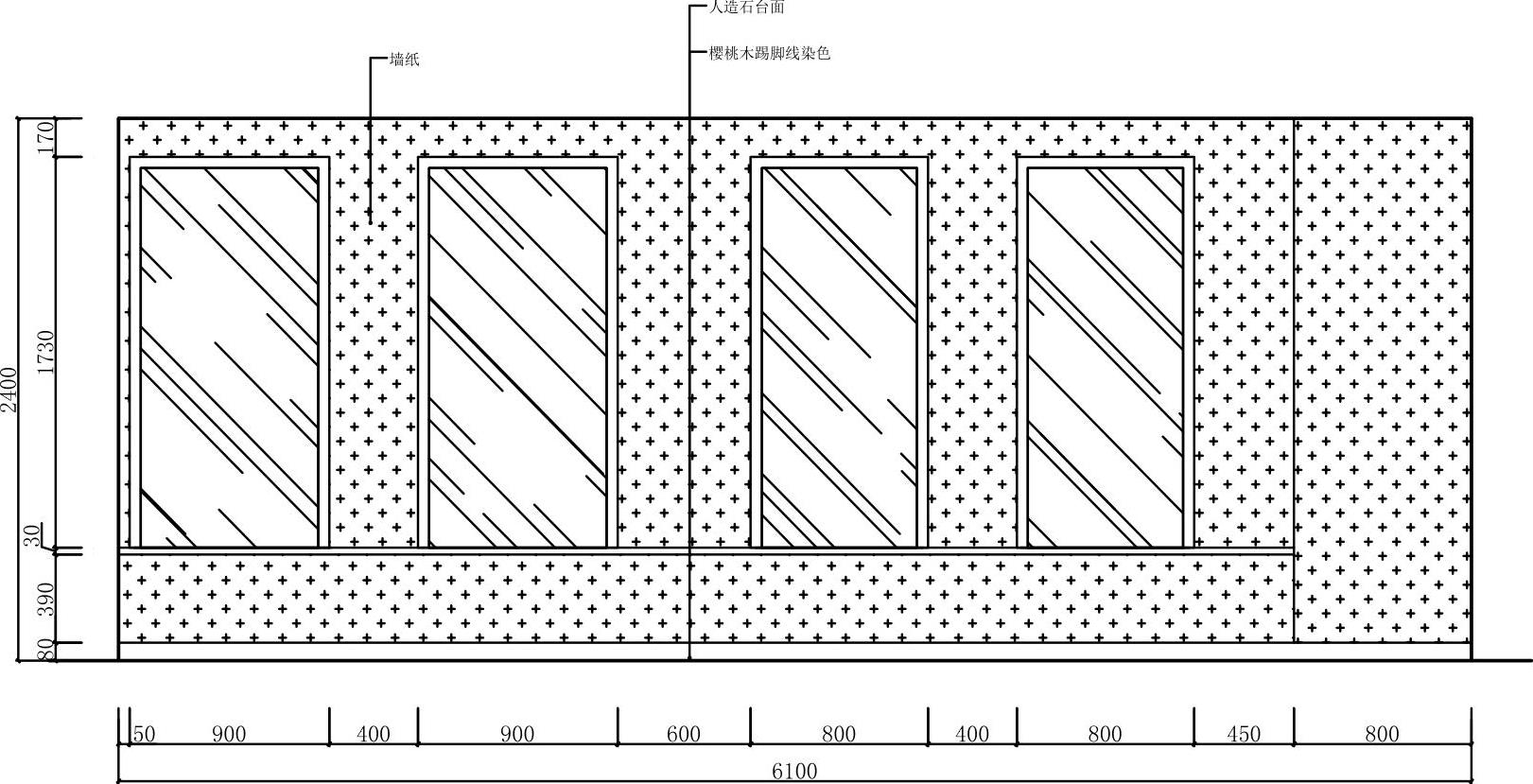

图5-99 标注尺寸和材料
