轻松学会绘制客厅D立面图

时间:2023-08-31 理论教育 版权反馈
【摘要】:调用COPY/CO复制命令,复制平面布置图上小户型客厅D立面的平面部分,并将图形旋转90度。02设置“LM_立面”图层为当前图层。03调用LINE/L直线命令,应用投影法,绘制小户型客厅D立面墙体的投影线,如图5-70所示。06调用TRIM/TR修剪命令或使用夹点功能,修剪得到D立面外轮廓,并转换至“QT_墙体”图层,如图5-73所示。20使用同样的方法绘制右侧的门,效果如图5-87所示。调用插入图块命令INSERT,插入“图名”图块,设置名称为“客厅D立面图”。

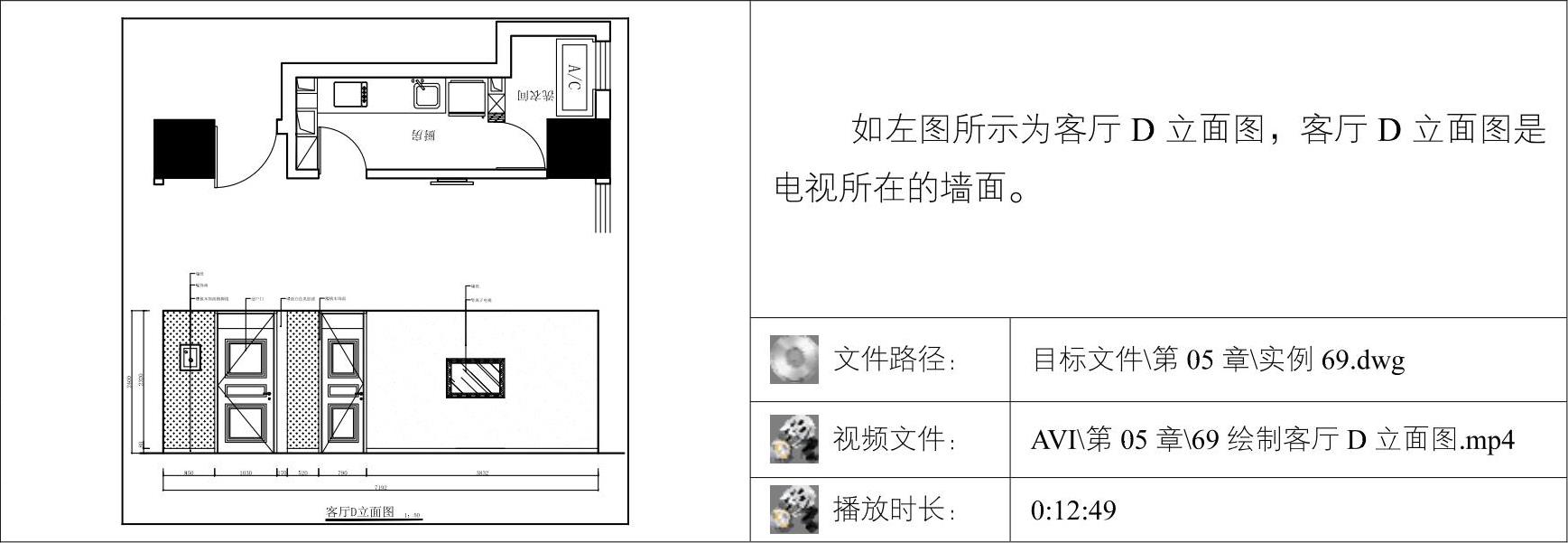

轻松学会绘制客厅D立面图

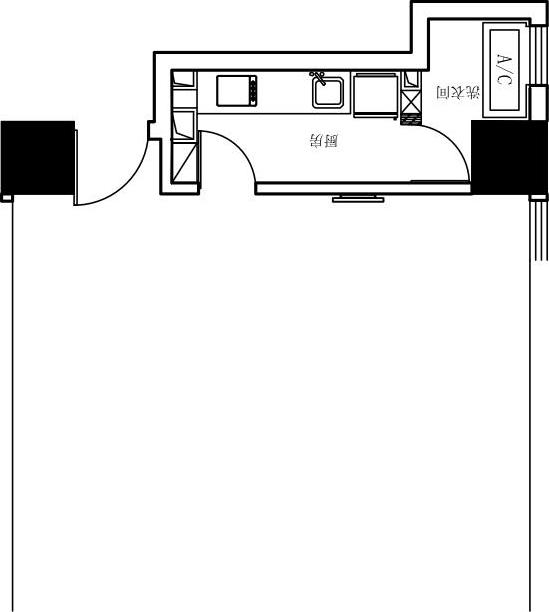

01复制图形。调用COPY/CO复制命令,复制平面布置图上小户型客厅D立面的平面部分,并将图形旋转90度。

02设置“LM_立面”图层为当前图层。

03调用LINE/L直线命令,应用投影法,绘制小户型客厅D立面墙体的投影线,如图5-70所示。

04调用LINE/L直线命令,在投影线下方绘制一条水平线段表示地面,如图5-71所示。


图5-70 绘制墙体投影线


图5-71 绘制地面

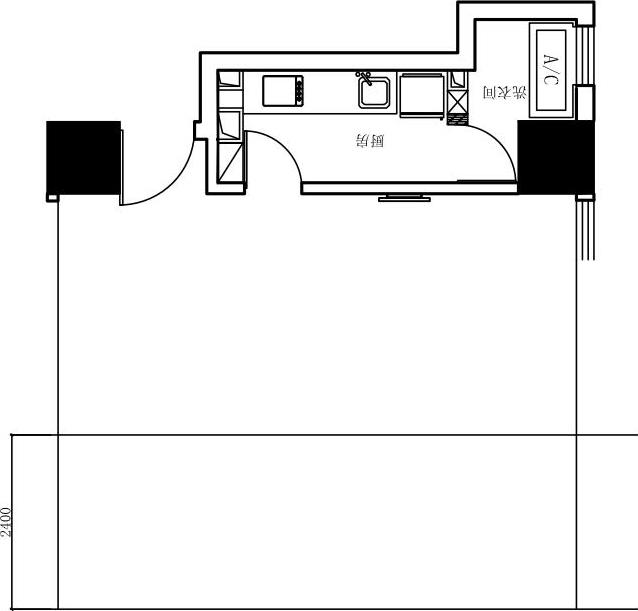

05调用OFFSET/O偏移命令,向上偏移地面,得到标高为2400的顶面轮廓,如图5-72所示。

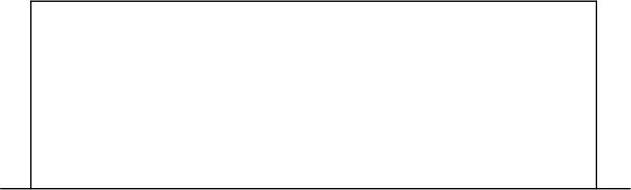

06调用TRIM/TR修剪命令或使用夹点功能,修剪得到D立面外轮廓,并转换至“QT_墙体”图层,如图5-73所示。


图5-72 偏移线段


图5-73 修剪立面外轮廓

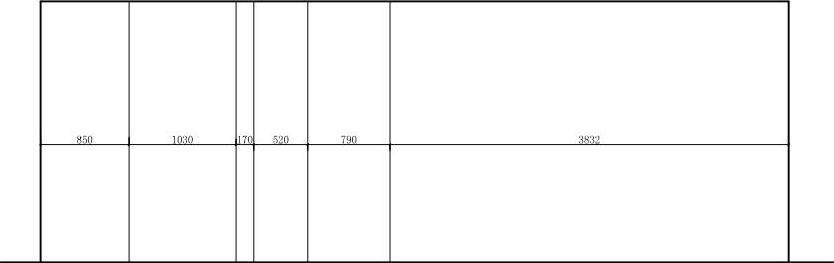

07划分墙面。调用LINE/L直线命令和OFFSET/O偏移命令,对墙面进行划分,如图5-74所示。

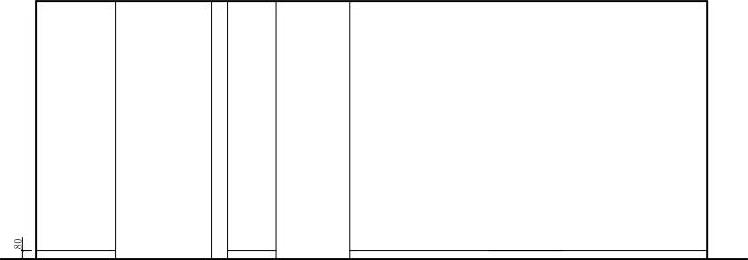

08绘制踢脚线。调用LINE/L直线命令,绘制踢脚线,踢脚线的高度为80,如图5-75所示。


图5-74 划分墙面


图5-75 绘制踢脚线

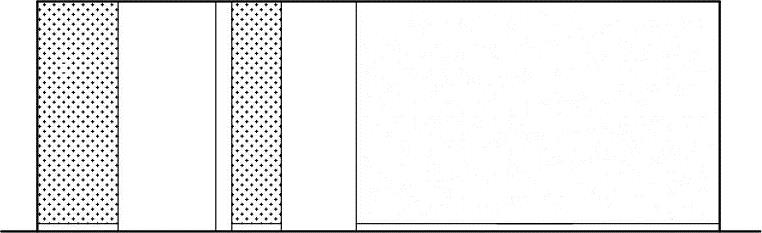

09填充墙面。调用HATCH/H图案填充命令,对墙面填充978-7-111-44260-8-Part02-88.jpg图案,效果如图5-76所示。

10调用HATCH/H图案填充命令,对电视所在的墙面填充978-7-111-44260-8-Part02-89.jpg图案,效果如图5-77所示。


图5-76 填充墙面


图5-77 填充墙面

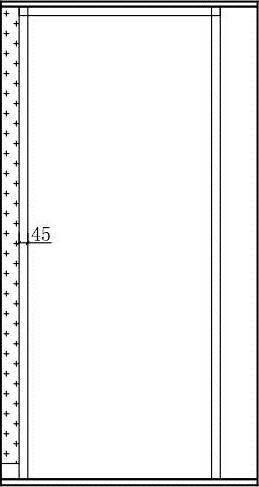

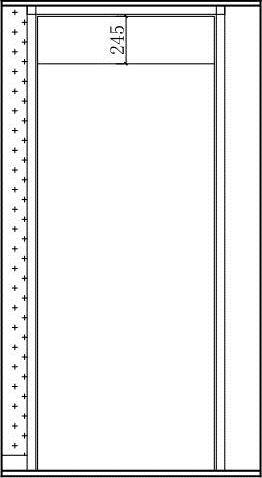

11绘制门。调用LINE/L直线命令,绘制如图5-78所示线段。

12调用PLINE/PL多段线命令,绘制如图5-79所示多段线。

13调用LINE/L直线命令,绘制如图5-80所示线段。

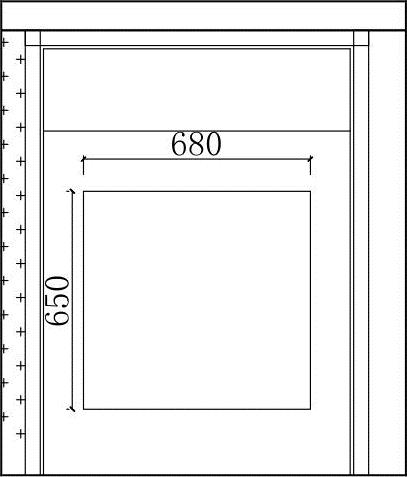

14调用RECTANG/REC矩形命令,绘制尺寸为680×650的矩形,并移动到相应的位置,如图5-81所示。


图5-78 绘制线段


图5-79 绘制多段线(www.daowen.com)


图5-80 绘制矩形


图5-81 绘制矩形

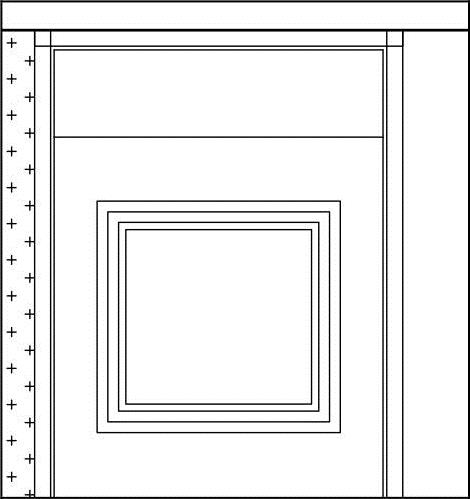

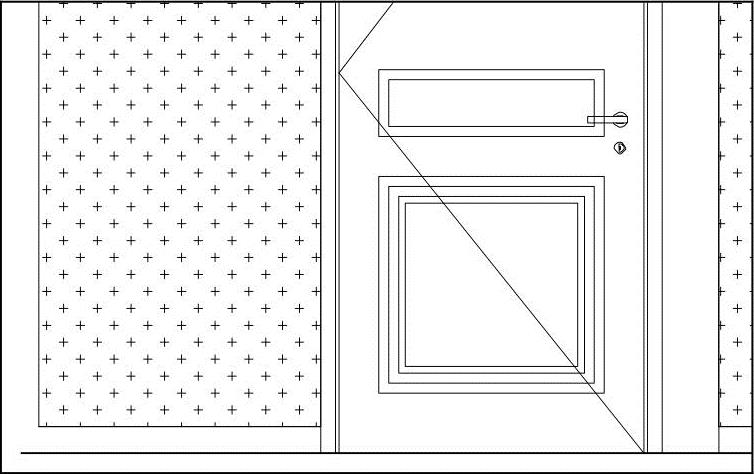

15调用OFFSET/O偏移命令,将矩形分别向内偏移30、30和20,如图5-82所示。

16调用COPY/CO复制命令,将矩形复制到下方,如图5-83所示。

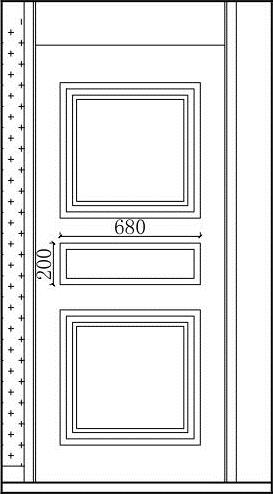

17调用RECTANG/REC矩形命令和OFFSET/O偏移命令,绘制两个矩形之间的图形,如图5-84所示。

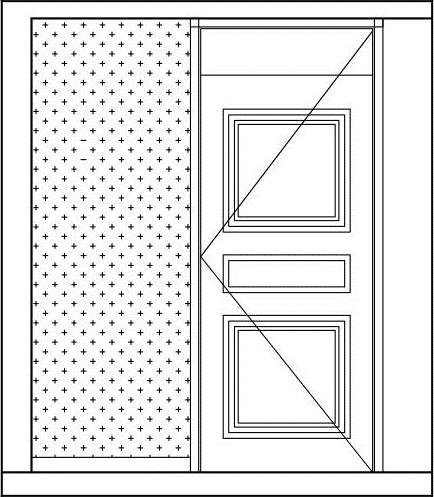

18调用LINE/L直线命令,绘制门的折线,表示门开启方向,如图5-85所示。


图5-82 偏移矩形


图5-83 复制矩形


图5-84 绘制矩形


图5-85 绘制折线

19调用RECTANG/REC矩形命令、OFFSET/O偏移命令、CIRCLE/C圆命令、TRIM/TR修剪命令和MOVE/M移动命令,绘制门的拉手,效果如图5-86所示。

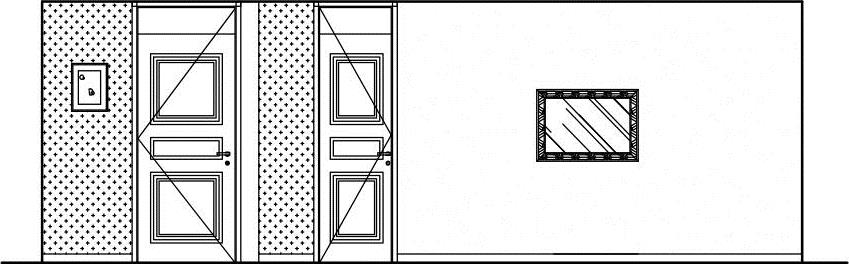

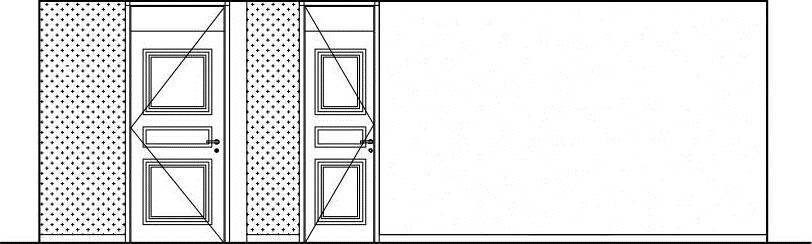

20使用同样的方法绘制右侧的门,效果如图5-87所示。


图5-86 绘制门的拉手


图5-87 绘制门

21插入图块。按Ctrl+O快捷键,打开配套光盘提供的“第05章\家具图例.dwg”文件,选择其中的电视和装饰画图块,将其复制至立面区域,并调用TRIM/TR修剪命令进行修剪,如图5-88所示。

22设置“BZ_标注”为当前图层。设置当前注释比例为1:50。

23调用DIMLINEAR/DLI线性命令或执行【标注】|【线性】命令标注尺寸,本图应该在垂直方向和水平方向分别进行标注,标注结果如图5-89所示。


图5-88 插入图块


图5-89 尺寸标注

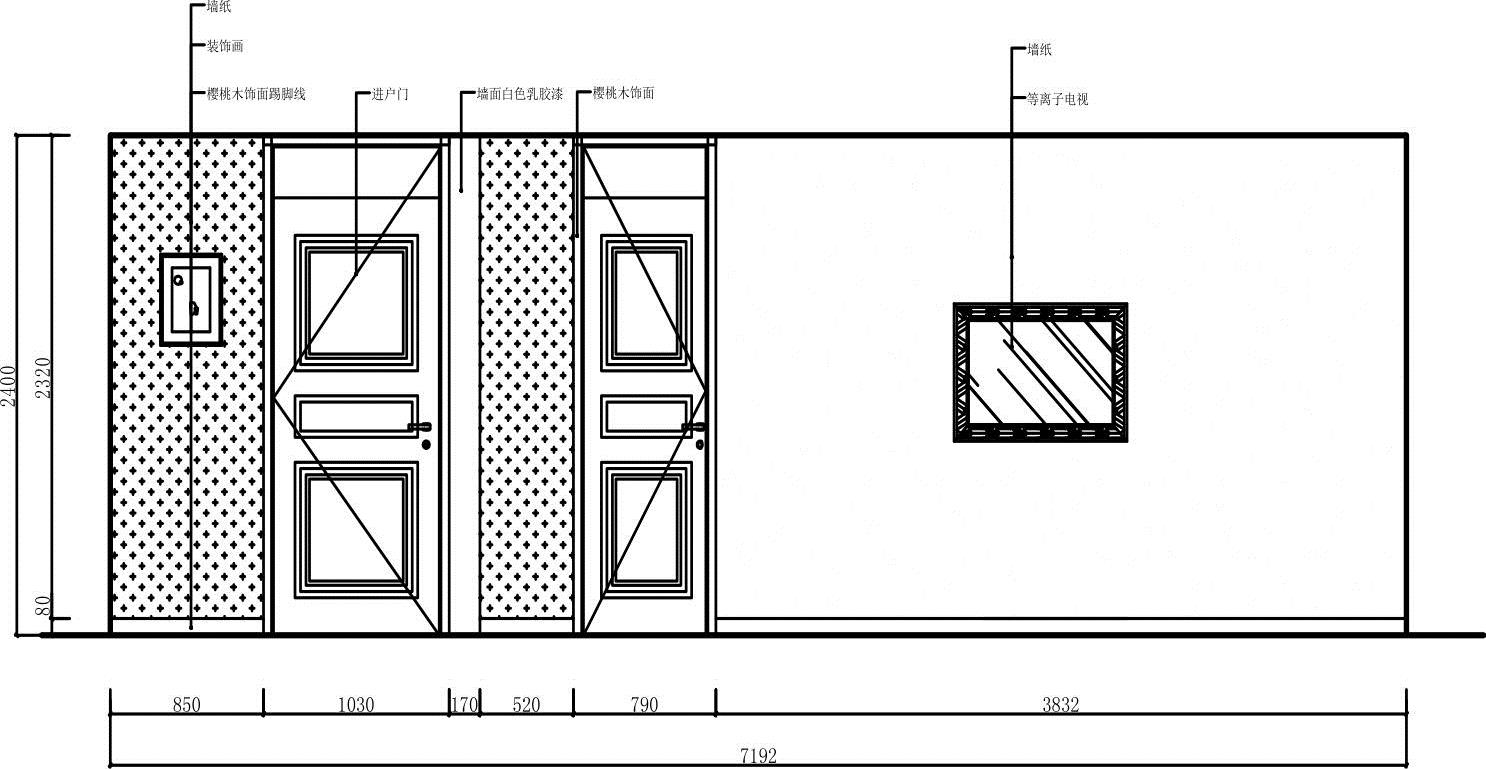

24调用MLRADER/MLD多重引线命令,使用“圆点”样式进行材料标注,标注结果如图5-90所示。

25插入图名。调用插入图块命令INSERT,插入“图名”图块,设置名称为“客厅D立面图”。客厅D立面图绘制完成。


图5-90 文字标注
