卧室和客厅顶棚图如图5-53所示，下面讲解绘制方法。

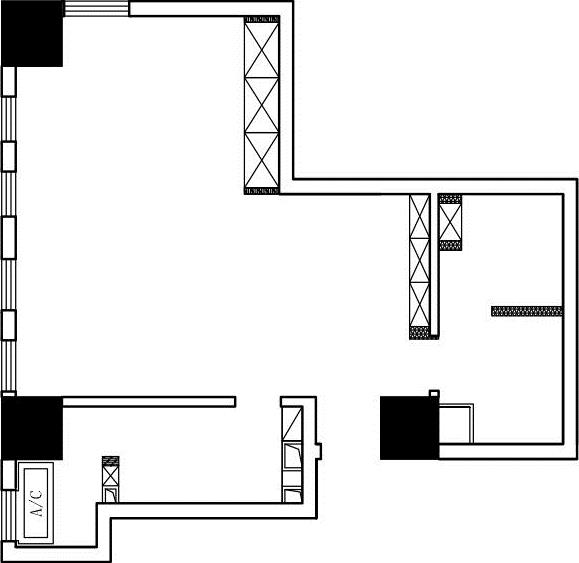

01顶棚图可以在平面布置图的基础上绘制，调用COPY/CO复制命令，复制小户型平面布置图，并删除与顶棚图无关的图形，效果如图5-54所示。

02绘制墙体线。调用LINE/L直线命令，绘制线段连接门洞，如图5-55所示。

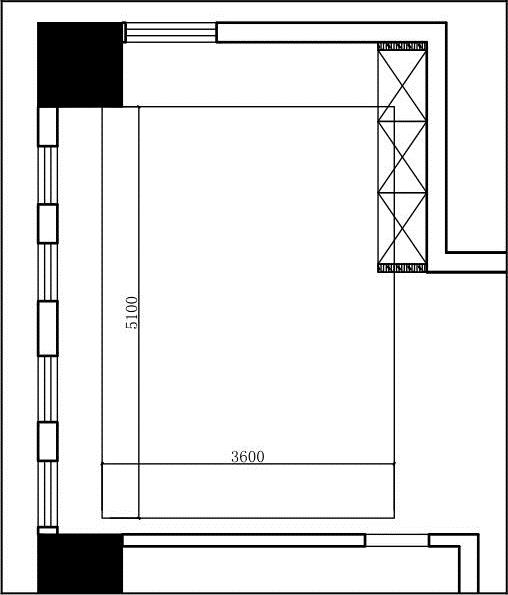

03设置“DD_吊顶”图层为当前图层。绘制吊顶造型。调用RECTANG/REC矩形命令，绘制尺寸为3600×5100的矩形，并移动到相应的位置，如图5-56所示。

图5-53 卧室和客厅顶棚图

图5-54 整理图形

图5-55 绘制墙体线

04调用OFFSET/O偏移命令，将矩形向内偏移250，如图5-57所示。

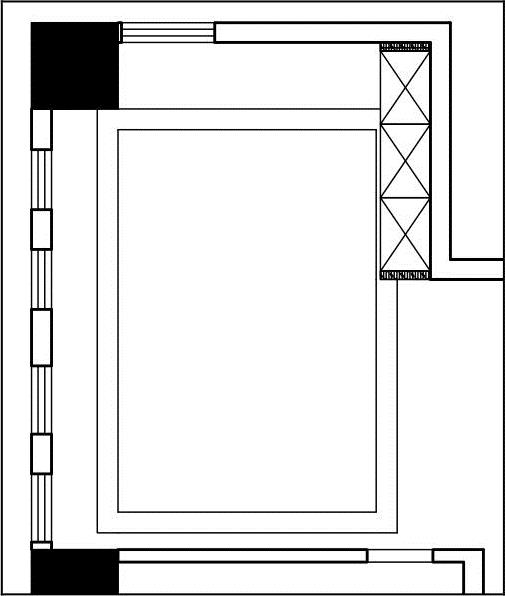

05调用TRIM/TR修剪命令，对矩形与衣柜相交的位置进行修剪，效果如图5-58所示。

图5-56 绘制矩形

图5-57 偏移矩形(www.daowen.com)

图5-58 修剪矩形

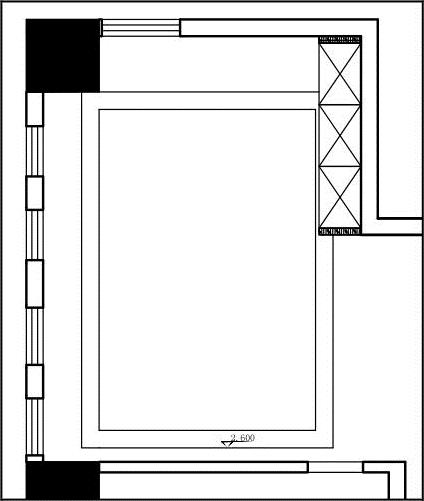

06标注标高。调用INSERT/I插入命令插入“标高”图块，效果如图5-59所示。

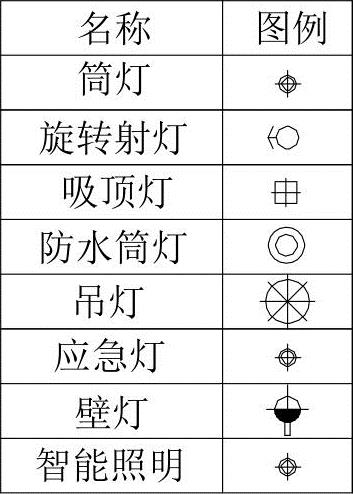

07布置灯具。打开配套光盘提供的“第05章\家具图例.dwg”文件，将该文件中事先绘制的图例表复制到顶棚图中，如图5-60所示。灯具图例表具体绘制方法这里就不详细讲解了。

08调用COPY/CO复制命令，将图例表中的灯具图形复制到顶棚图中，结果如图5-61所示。

图5-59 标注标高

图5-60 图例表

图5-61 布置灯具

09设置“BZ_标注”图层为当前图层。

10调用DIMLINEAR/DLI线性命令，标注顶棚图中的尺寸，如图5-62所示。

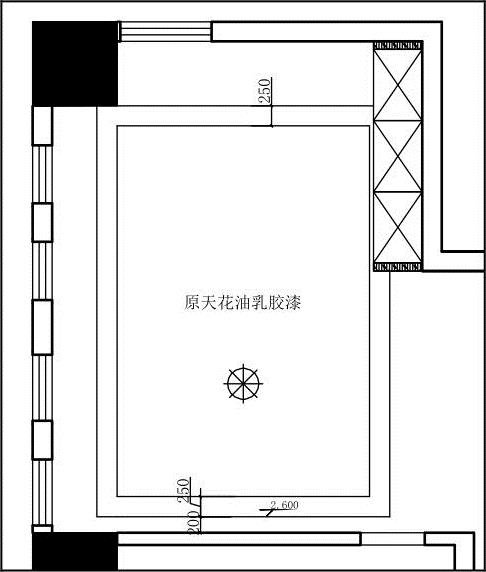

11调用MTEXT/MT多行文字命令，标注顶棚材料说明，完成后的效果如图5-53所示，客厅和卧室顶棚图绘制完成。
