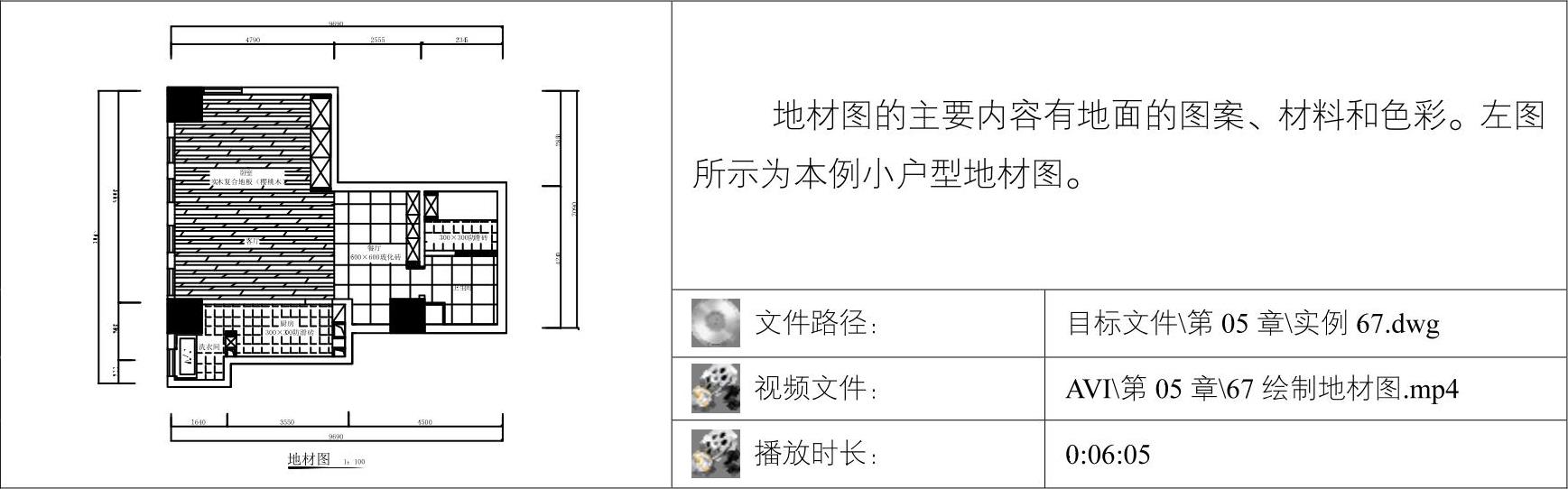

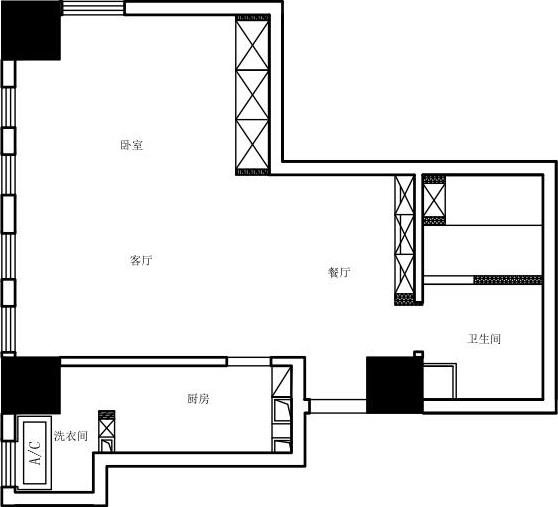

01复制图形。调用COPY/CO复制命令，复制小户型平面布置图，选择所有与地材图无关的图形（如家具和陈设），按Delete键将其删除，结果如图5-43所示。

02设置“DM_地面”图层为当前图层。

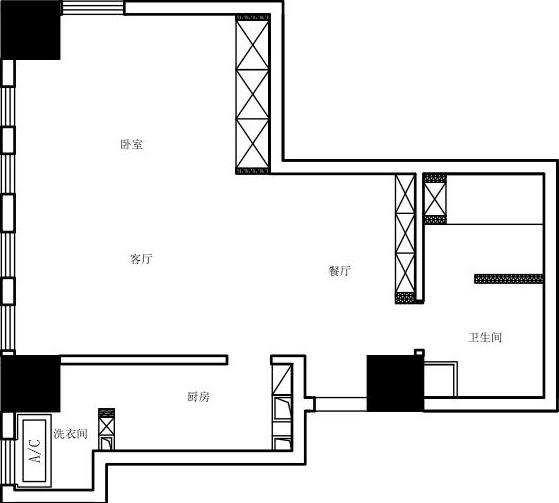

03绘制门槛线。调用LINE/L直线命令绘制门槛线，封闭填充图案区域，如图5-44所示。

图5-43 复制图形

图5-44 绘制门槛线

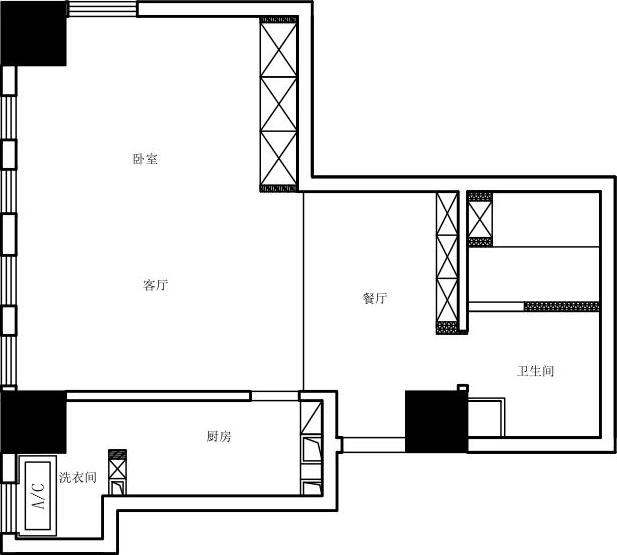

04调用LINE/L直线命令，绘制如图5-45所示分界线段，表示两侧地面材质不同。

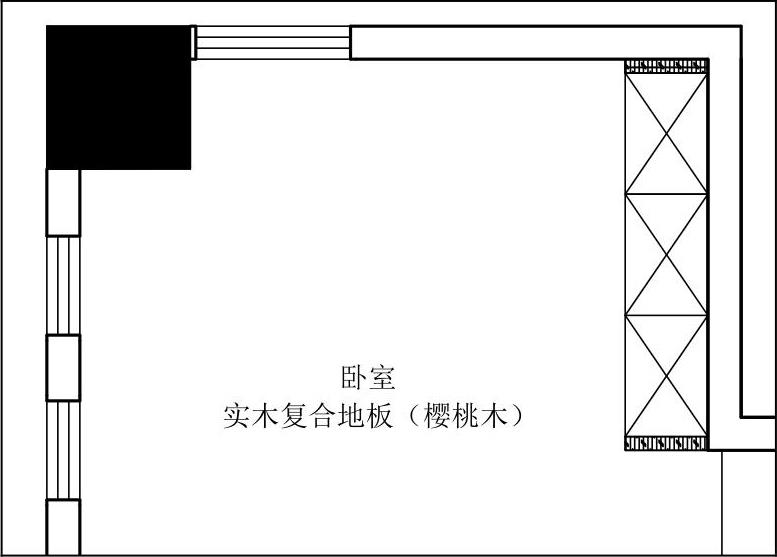

05标注地面材料。双击“卧室”文字标注，打开“文字格式”对话框，添加卧室地面材料名称，结果如图5-46所示。

图5-45 绘制线段

图5-46 标注地面材料

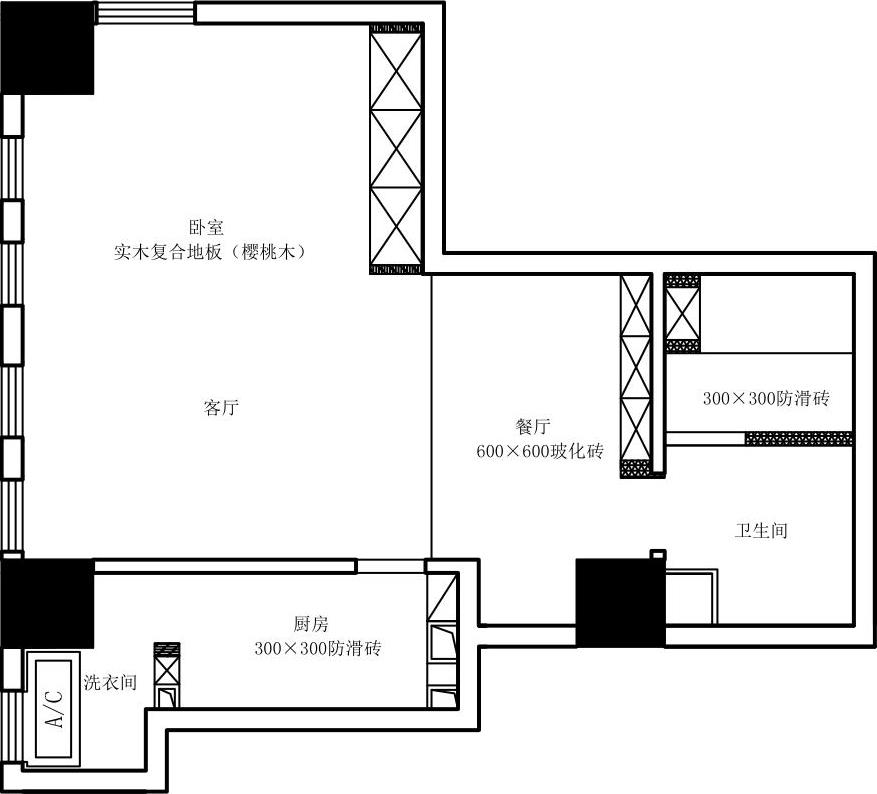

06使用同样的方法标注其他地面材料，效果如图5-47所示。

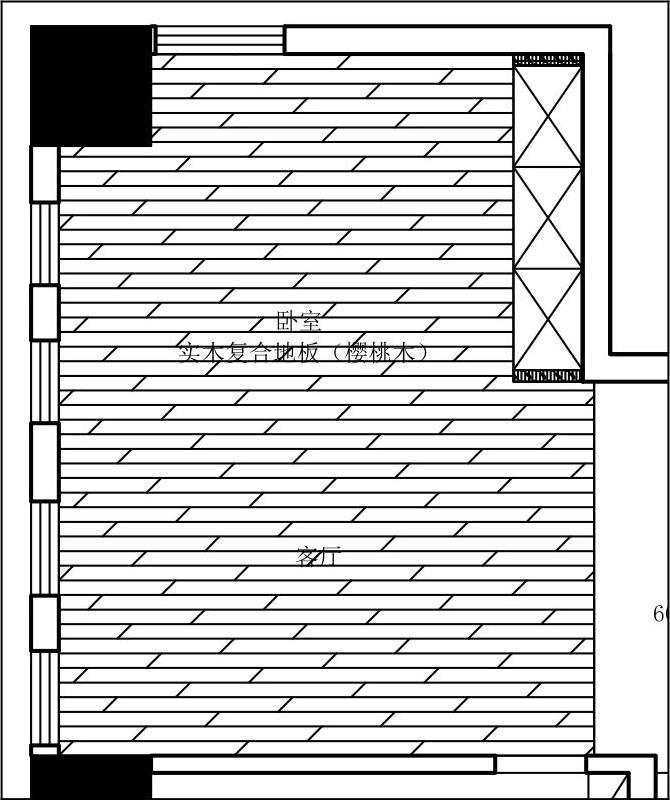

07绘制地面材料图例。调用HATCH/H图案填充命令，对卧室和客厅区域填充图案，效果如图5-48所示。

(www.daowen.com)

图5-47 标注地面材料

图5-48 填充卧室和客厅地面图例

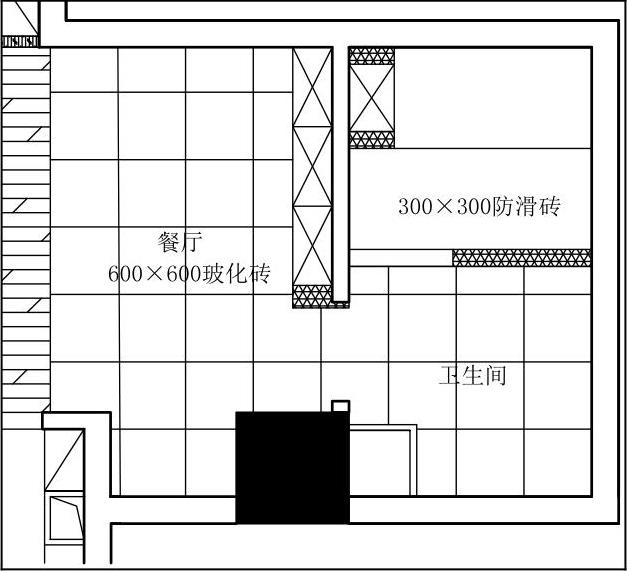

08调用HATCH/H图案填充命令，对餐厅和卫生间区域填充“用户定义”图案，效果如图5-49所示。

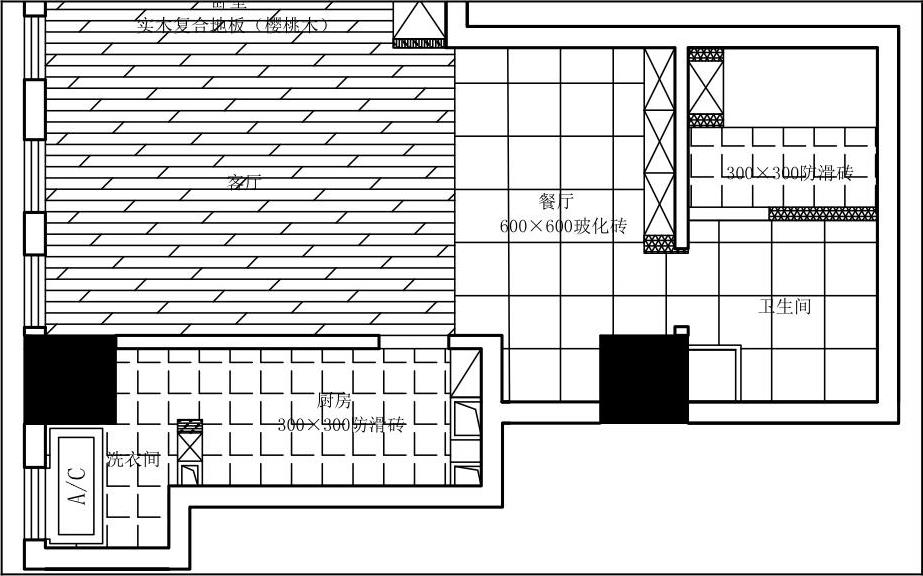

09调用HATCH/H图案填充命令，对厨房、洗衣房和卫生间填充图案，效果如图5-50所示。

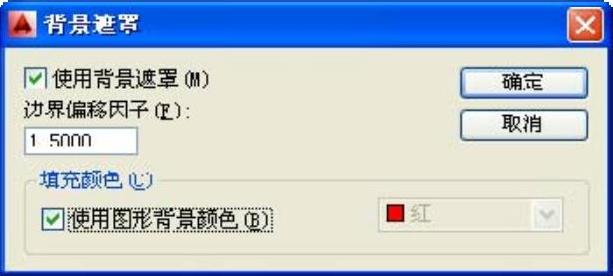

10添加背景遮罩。填充的图案和刚才输入的文字有重叠的现象，可以使用AutoCAD的遮罩功能去除重叠。双击输入的文字，打开文字格式工具栏，单击鼠标右键显示快捷菜单，选择“背景遮罩”，弹出对话框，勾选使用背景遮罩，设置边界偏移因子为1.5，勾选“使用图形背景颜色”复选框，单击【确定】按钮，背景遮罩参数设置如图5-51所示。

图5-49 填充餐厅和卫生间地面图例

图5-50 填充厨房、洗衣房和卫生间图例

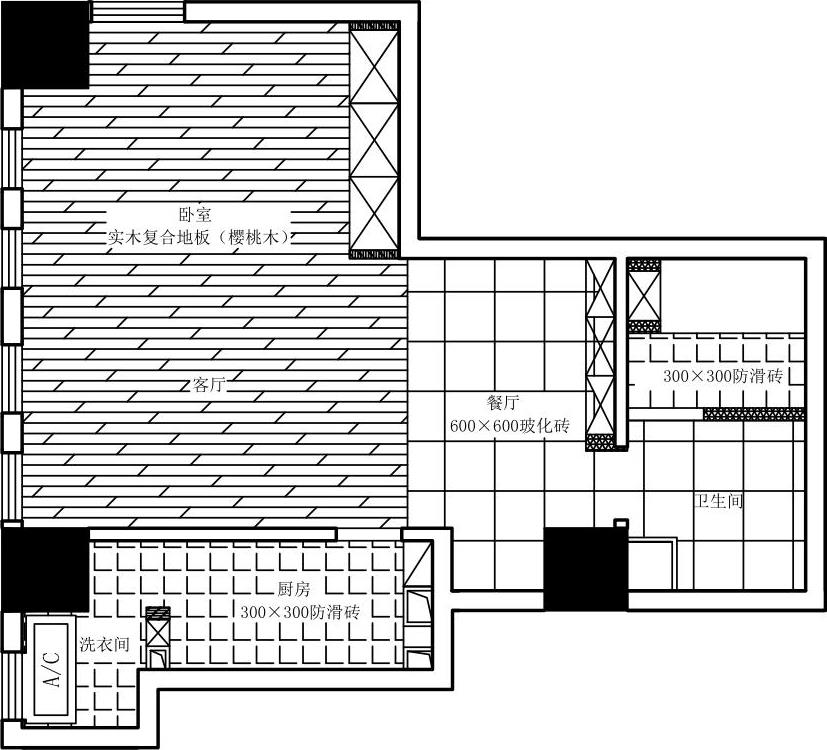

11使用背景遮罩后的效果如图5-52所示，小户型地材图绘制完成。

图5-51 背景遮罩参数设置

图5-52 背景遮罩效果
