使用轴网可以轻松定位墙体的位置。如图5-1所示为本例小户型轴网，下面介绍其绘制方法。

01启动AutoCAD 2014，以“室内装潢施工图模板.dwt”创建新图形。

02在“图层”下拉列表中选择“ZX_轴线”为当前图层，如图5-2所示。

03调用LINE/L直线命令，在图形窗口中绘制长度为10000（略大于住宅平面最大宽度）的水平线段，确定水平方向尺寸范围，如图5-3所示。

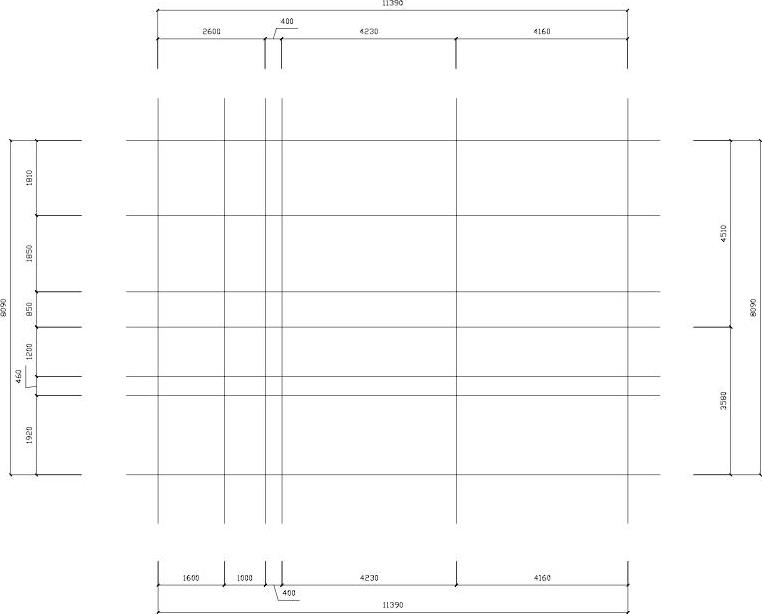

图5-1 轴网图形

04调用LINE/L直线命令，在水平线段左侧绘制一条长约10000的垂直线段，确定垂直方向尺寸范围，结果如图5-4所示。

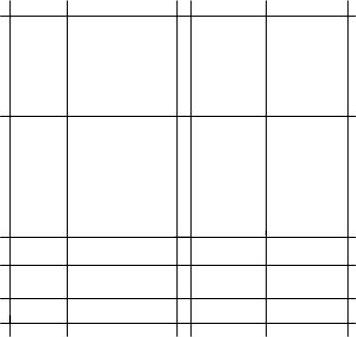

05调用OFFSET/O偏移命令，偏移水平和垂直轴线，效果如图5-5所示。

图5-2 选择轴线图层

图5-3 绘制水平线段

图5-4 绘制垂直线段

图5-5 偏移轴线

06在“样式”工具栏中选择“室内标注样式”为当前标注样式，如图5-6所示。

图5-6 设置当前标注样式

07在状态栏右侧设置当前注释比例为1：100，设置“BZ_标注”图层为当前图层，如图5-7所示。

图5-7 设置注释比例

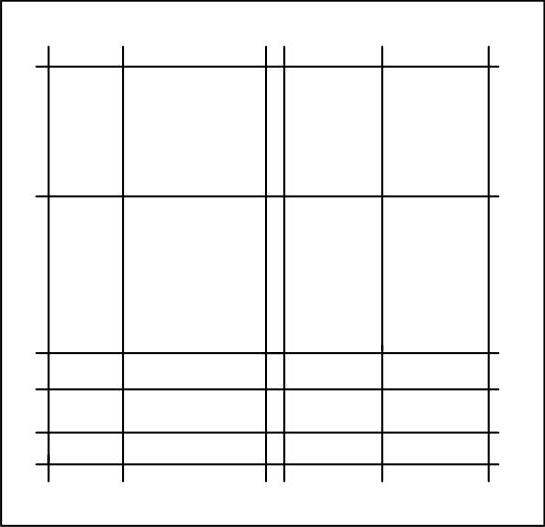

08调用RECTANG/REC矩形命令，绘制一个比图形稍大的矩形，效果如图5-8所示。

09调用DIMLINEAR/DLI线性命令和DIMCONTINUE/DCO连续命令标注尺寸，然后删除前面绘制的矩形，结果如图5-9所示。

图5-8 绘制矩形

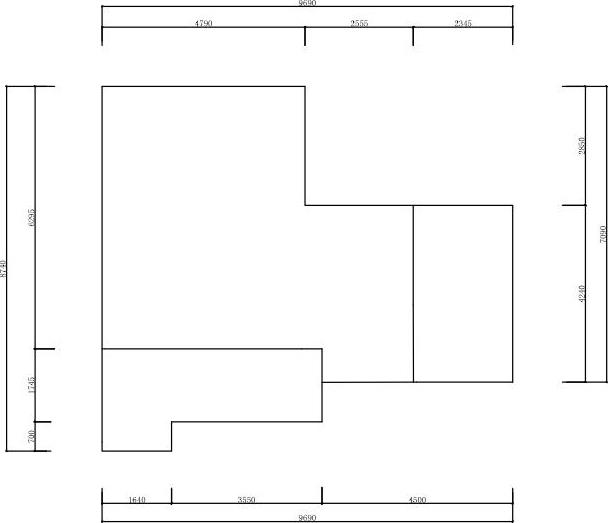

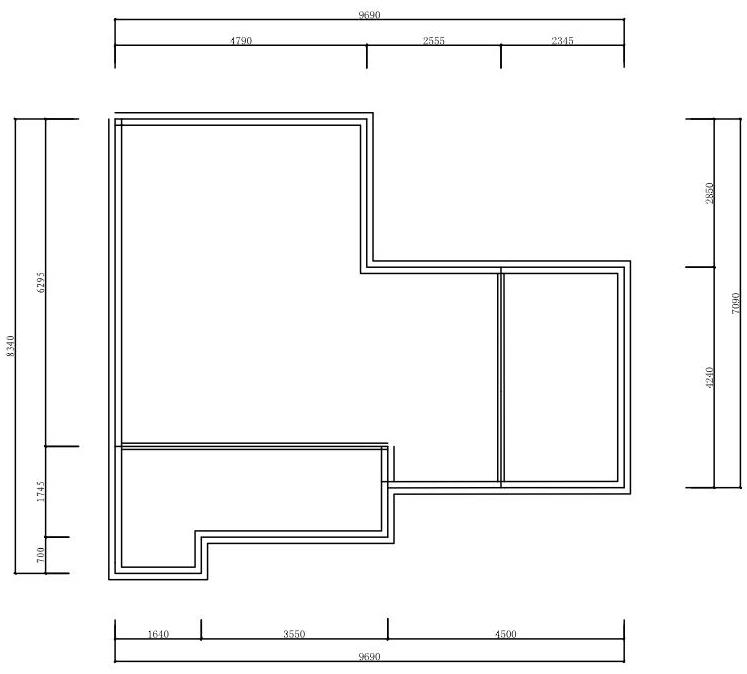

图5-9 修剪后的轴线

10绘制的轴网需要修剪成墙体结构，以方便将来使用多线命令绘制墙体图形。修剪轴线可使用TRIM命令，也可使用拉伸夹点法，轴线修剪后的效果如图5-9所示。由于使用拉伸夹点法相对更为简单，这里就采用此种方法进行修剪。

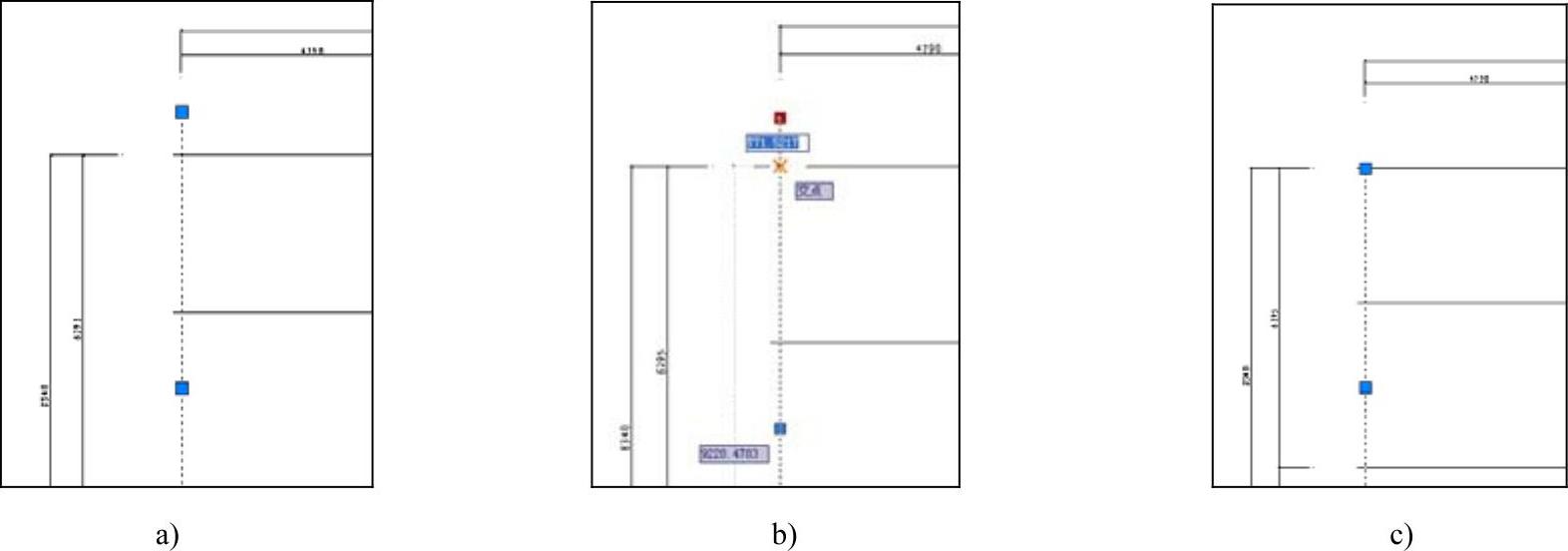

11选择最左侧的垂直线段，如图5-10a所示。单击选择线段上端的夹点，垂直向下移动光标到尺寸为6925的轴线位置，当出现“交点”捕捉标记时单击鼠标，如图5-10b所示，确定线段端点位置，结果如图5-10c所示。

图5-10 修剪线段

12使用拉伸夹点法修剪轴线，完成后的效果如图5-9所示。

13设置“QT_墙体”图层为当前图层。

14调用MLINE/MI多线命令，设置比例为240，对正为“无”，绘制外墙线，效果如图5-11所示。

15调用MLINE/ML多线命令绘制其他墙体，如图5-12所示。

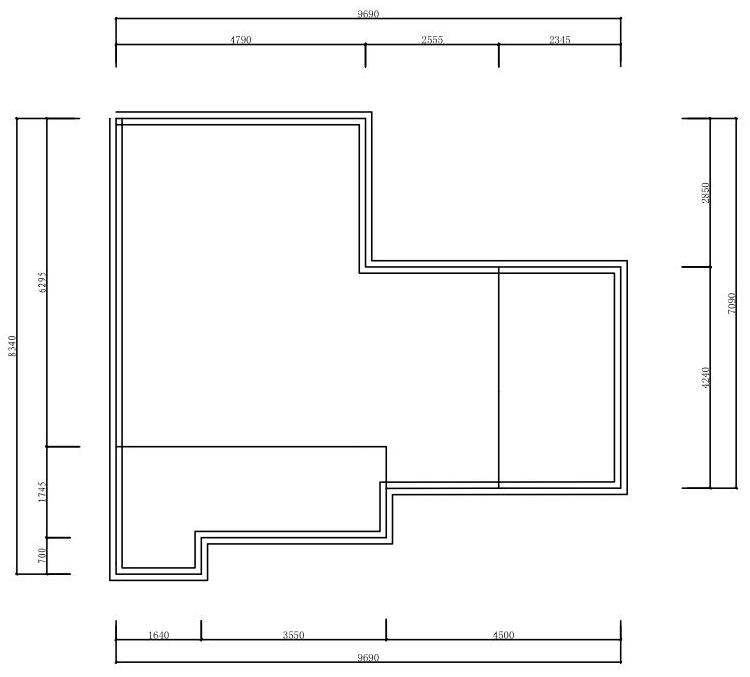

图5-11 绘制外墙体

图5-12 绘制其他墙体

16初步绘制的墙体线还需要经过修剪才能得到理想的效果。在修剪墙体线之前，必须将多线分解，才能对其进行修剪。(www.daowen.com)

17隐藏“ZX_轴线”图层，以便于修剪操作。

18调用EXPLODE/X分解命令分解多线。

19调用TRIM/TR修剪命令和CHAMFER/CHA倒角命令，对墙体进行修剪，修剪结果如图5-13所示。

20建立新图层，命名为“ZZ_柱子”，颜色选取灰色，并设置为当前图层。

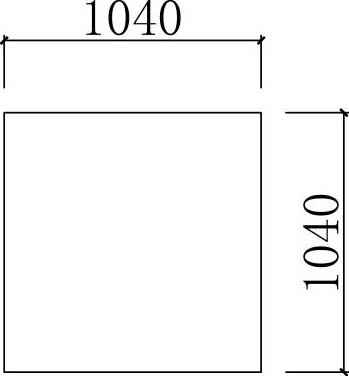

21单击【绘图】工具栏中的按钮，在任意位置绘制边长为1040的矩形，如图5-14所示。

图5-13 修剪后的墙体

图5-14 柱子轮廓

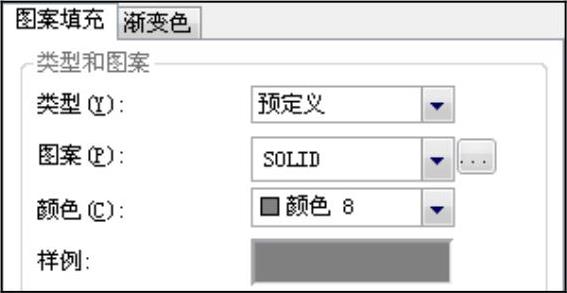

图5-15 填充参数设置

22调用HATCH/H图案填充命令，对柱子内填充图案，参数设置如图5-15所示，结果如图5-16所示。

23调用MOVE/M移动命令，将矩形移到墙体位置，效果如图5-17所示。

24使用相同的方法绘制其他柱子，效果如图5-18所示。

25设置“QT_墙体”图层为当前图层。

图5-16 填充效果

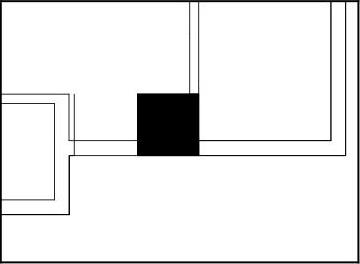

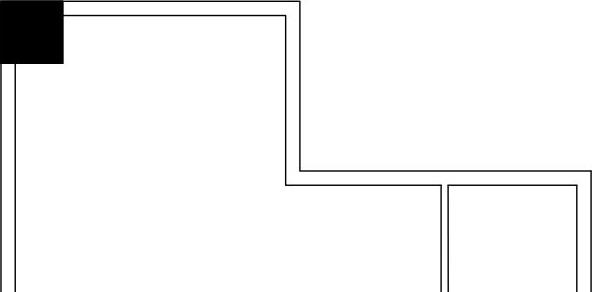

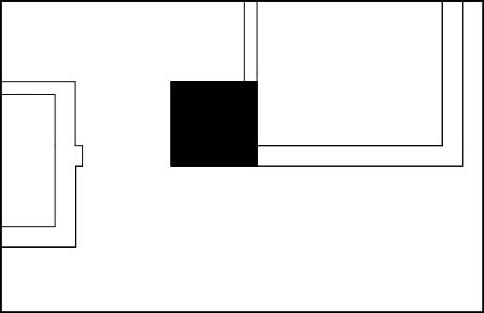

图5-17 移动柱子

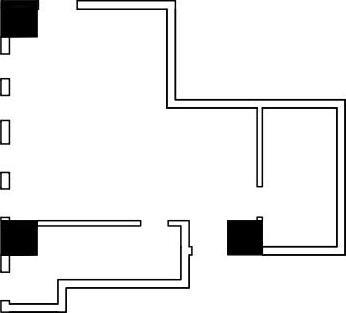

图5-18 绘制其他柱子

26开门洞和窗洞。调用OFFSET/O偏移命令，偏移如图5-19箭头所示墙体，偏移后结果如图5-20所示。

27使用夹点功能，分别延长线段至另一侧墙体，如图5-21所示。

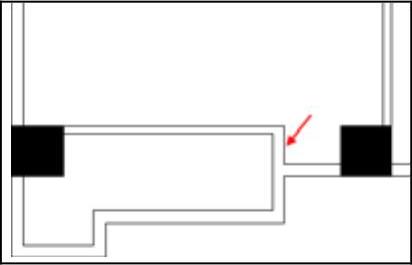

图5-19 指定偏移线段

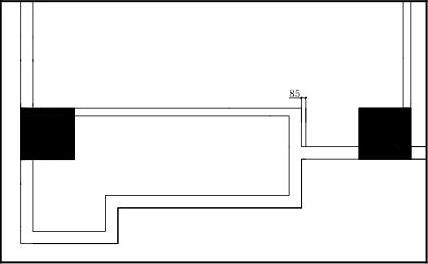

图5-20 偏移线段

图5-21 延长线段

28调用TRIM/TR修剪命令，修剪出门洞，效果如图5-22所示。

29使用同样的方法绘制其他门洞和窗洞，效果如图5-23所示。

30设置“M_门”图层为当前图层。

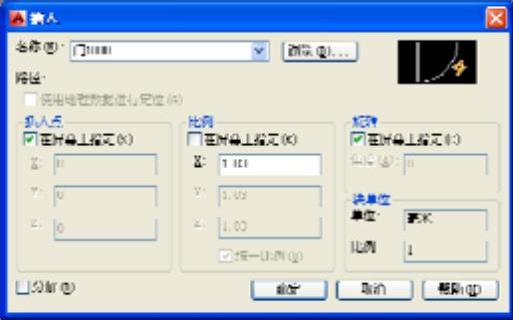

31调用INSERT/I插入命令，打开“插入”对话框，在“名称”栏中选择“门（1000）”，设置“X”轴方向的缩放比例为1.03（门宽为1030），旋转角度为-180，如图5-24所示。单击【确定】按钮关闭对话框，将门图块定位在如图5-25所示位置，门绘制完成。

图5-22 修剪门洞

图5-23 修剪门洞和窗洞

图5-24 “插入”对话框
