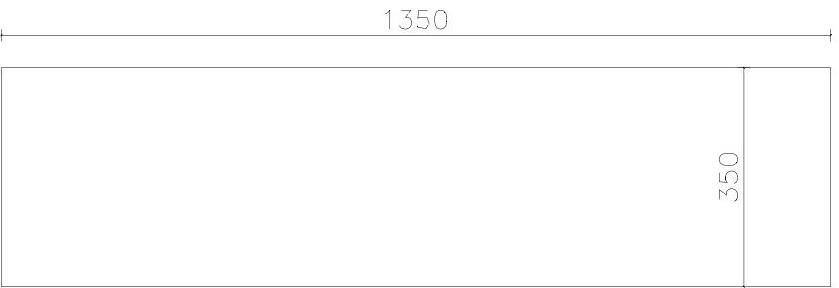

01调用RECTANG/REC矩形命令，绘制尺寸为1350×350的矩形，并调用EXPLODE/X分解命令，对其进行分解，如图4-236所示。

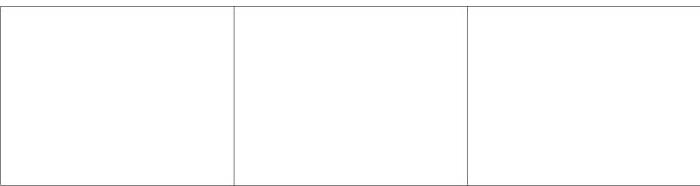

02调用DIVIDE/DIV定数等分命令，将该矩形分成3等份，并调用LINE/L直线命令，绘制等分线，作为沙发靠背，如图4-237所示。

图4-236 绘制矩形

图4-237 等分矩形

03调用RECTANG/REC矩形命令，绘制尺寸为400×150的矩形，作为沙发扶手，如图4-238所示。

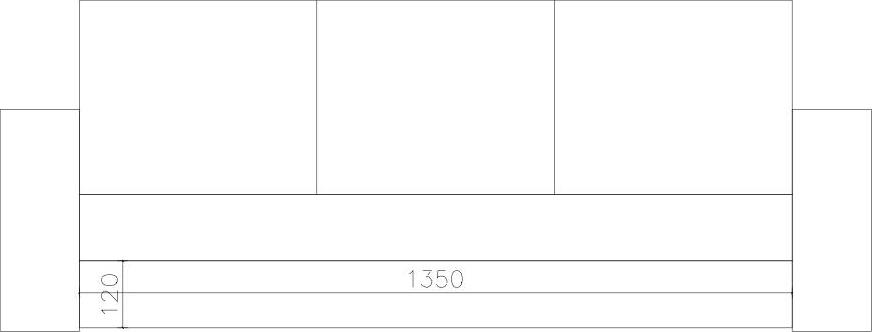

04调用MIRROR/MI镜像命令，将沙发扶手进行镜像，并调用RECTANG/REC矩形命令，绘制尺寸为1350×120的两个相同的矩形，作为沙发坐垫，如图4-239所示。

图4-238 绘制沙发扶手

图4-239 绘制沙发坐垫

05调用RECTANG/REC矩形命令，绘制尺寸为100×30的矩形，作为沙发脚，并调用COPY/CO复制命令进行复制，如图4-240所示。

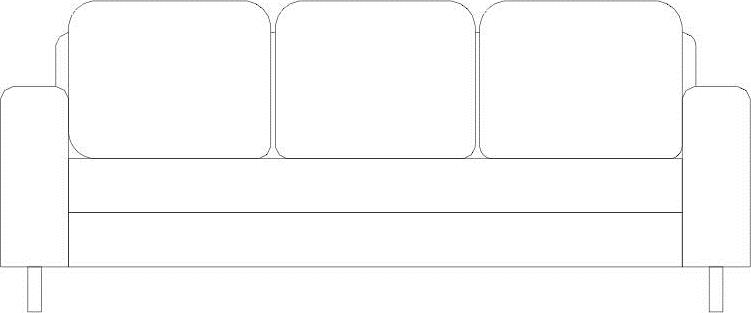

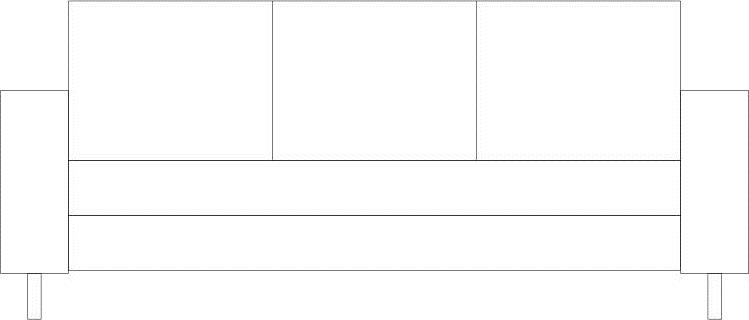

06调用FILLET/F圆角命令，对沙发进行圆角，圆角半径为60，如图4-241所示。

图4-240 绘制多段线

图4-241 圆角

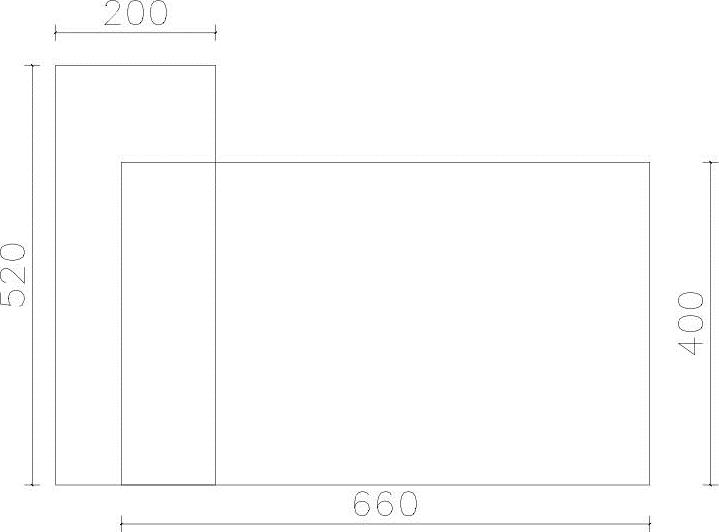

07绘制沙发测面。调用RECTANG/REC矩形命令，绘制尺寸为520×200和400×660的两个矩形，如图4-242所示。

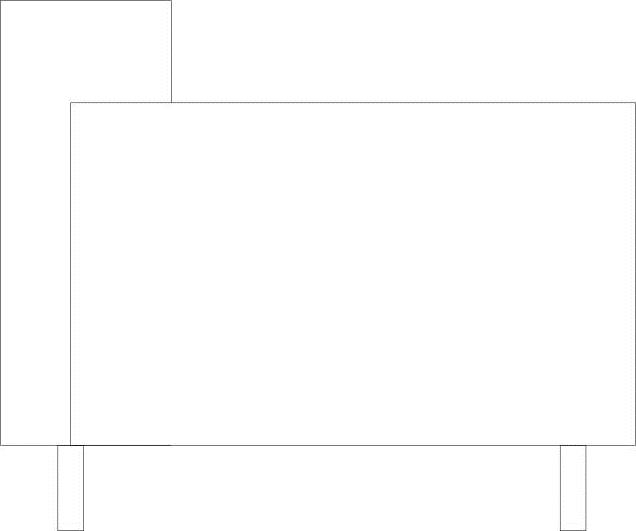

08调用RECTANG/REC矩形命令，绘制尺寸为100×30，作为沙发脚。并调用TRIM/TR命令，修建图形，如图4-243所示。

(www.daowen.com)

图4-242 绘制沙发背和扶手

图4-243 绘制沙发脚

09调用EXPLODE/X分解命令，将图形进行分解，并调用OFFSET/O偏移命令，将沙发扶手进行偏移，如图4-244所示。

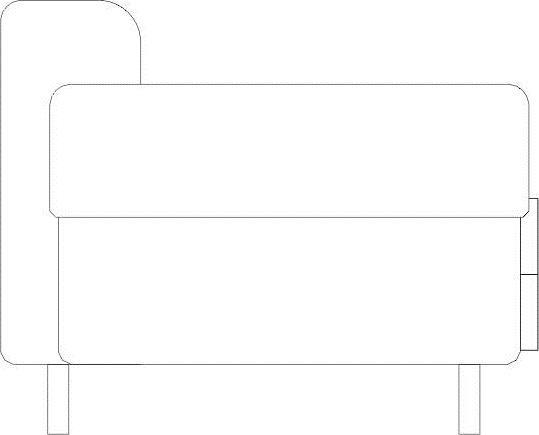

10调用FILLET/F圆角命令，将沙发背进行圆角，圆角半径为60，如图4-245所示。

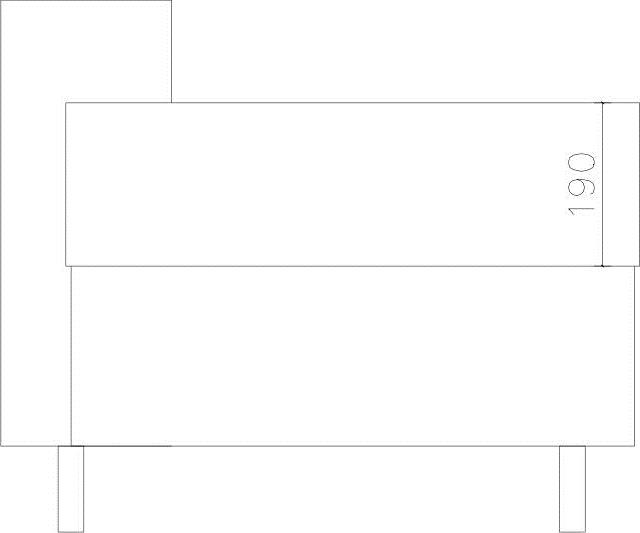

11调用OFFSET/O偏移命令，绘制沙发坐垫，如图4-246所示。

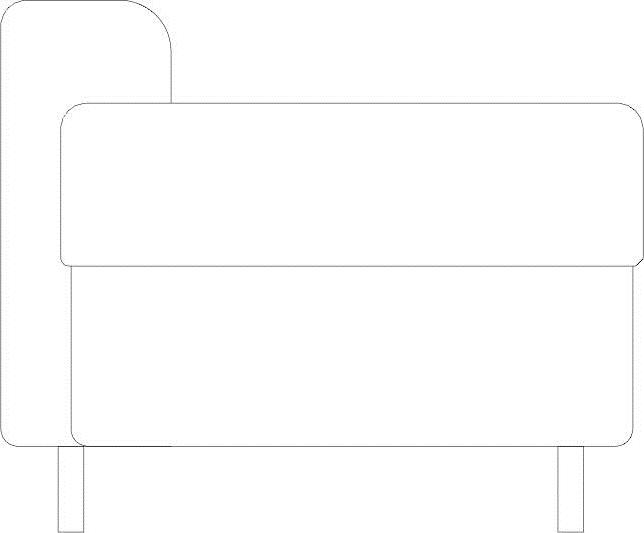

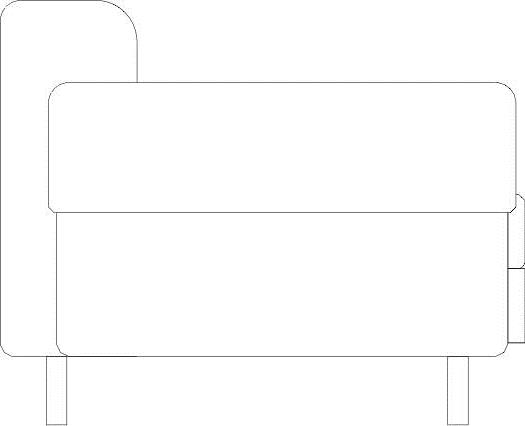

12调用FILLET/F圆角命令，将沙发坐垫进行圆角，圆角半径为30，如图4-247所示。

图4-244 偏移扶手

图4-245 沙发圆角

图4-246 绘制坐垫

图4-247 坐垫圆角

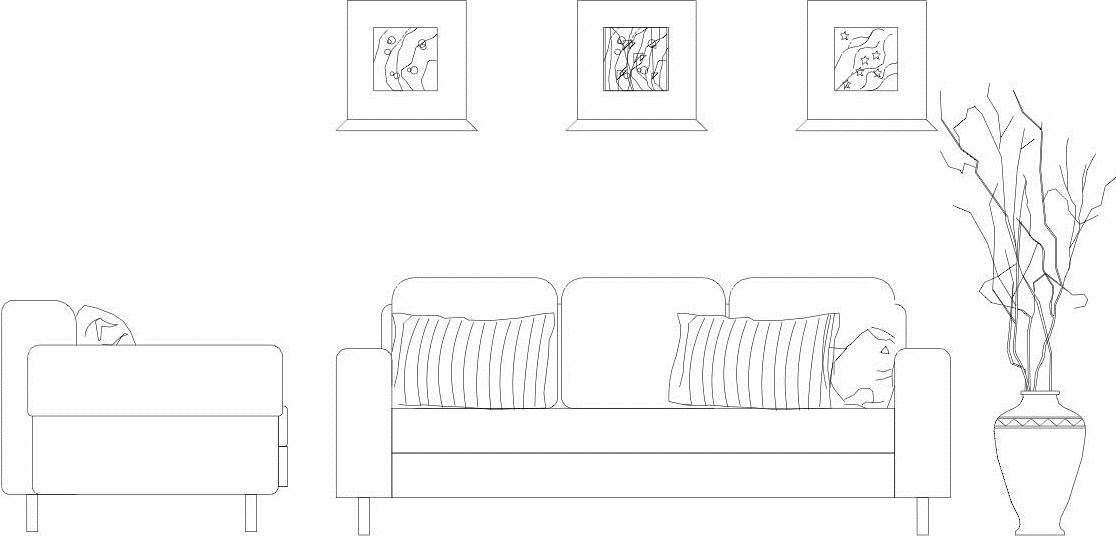

13打开图块，可以插入沙发靠垫和一些陈设品，如图4-248所示。

图4-248 添加饰品

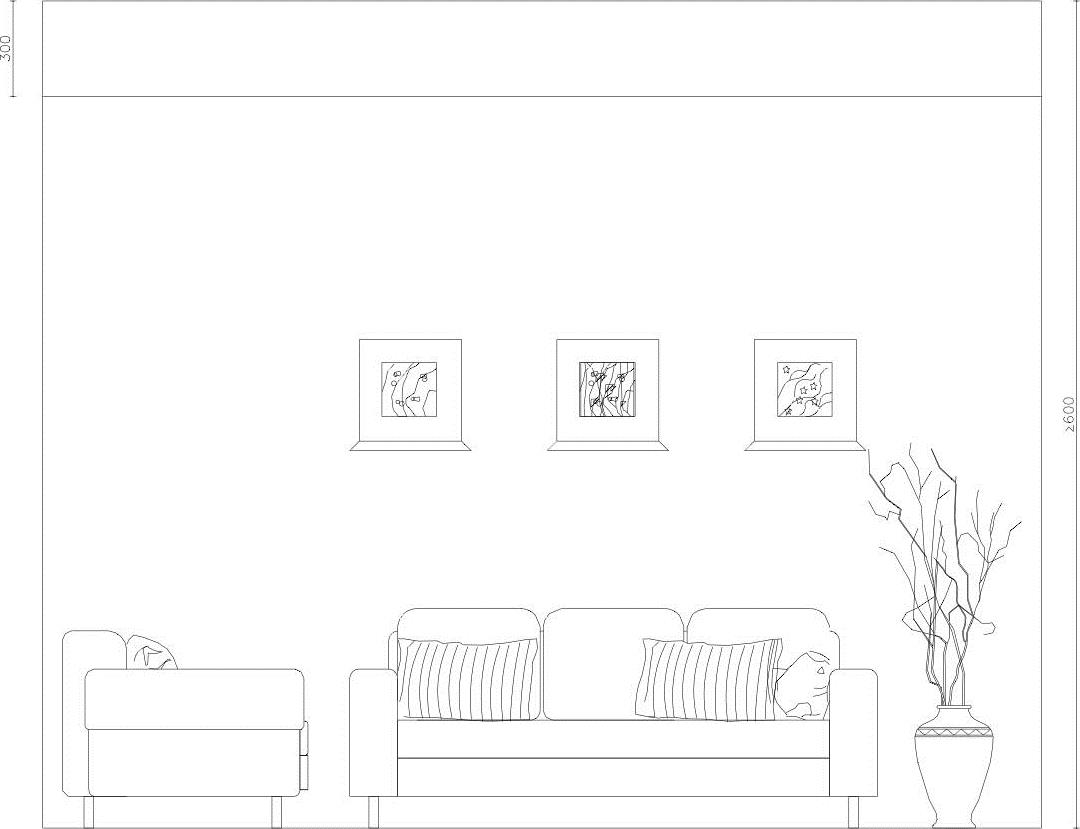

14调用OFFSET/O偏移命令，将地平线向上偏移2600，绘制墙体，沙发背景墙绘制完毕，如图4-249所示。

图4-249 绘制墙体
