01调用RECTANG/REC矩形命令，绘制尺寸为600×850的矩形，如图4-209所示。

02调用EXPLODE/X分解命令和OFFSET/O偏移命令，绘制洗衣机的底座，如图4-210所示。

03调用CIRCLE/C圆命令，在矩形中绘制半径分别为115、133和173的同心圆，如图4-211所示。

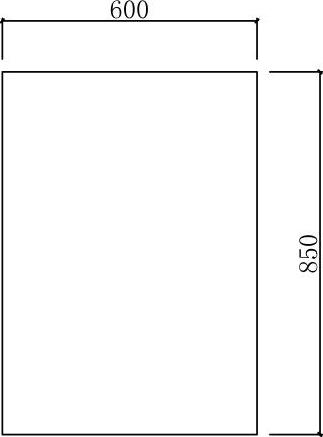

图4-209 绘制矩形

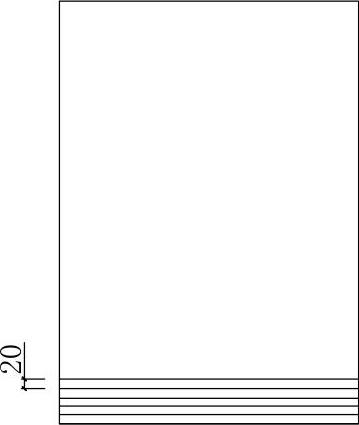

图4-210 绘制底座

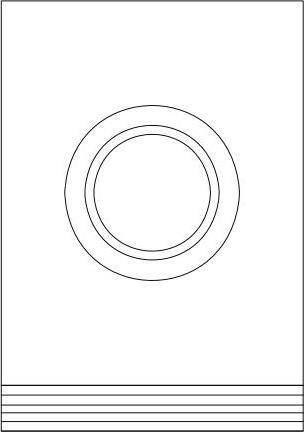

图4-211 绘制同心圆

04调用RECTANG/REC矩形命令，绘制尺寸为65×50，圆角半径为15的圆角矩形，如图4-212所示。

05调用TRIM/TR修剪命令，对圆与圆角矩形相交的位置进行修剪，如图4-213所示。

06调用LINE/L直线命令和OFFSET/O偏移命令，绘制洗衣机上方的基本轮廓，如图4-214所示。(www.daowen.com)

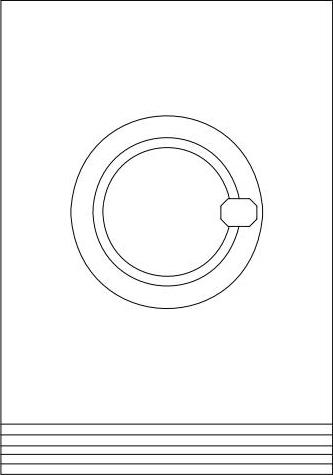

图4-212 绘制圆角矩形

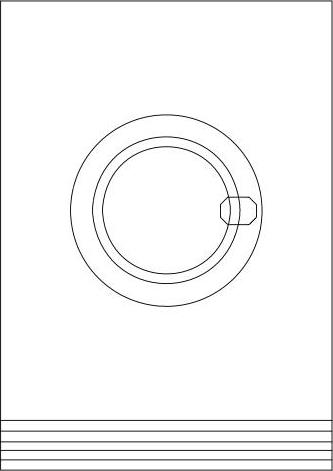

图4-213 修剪圆

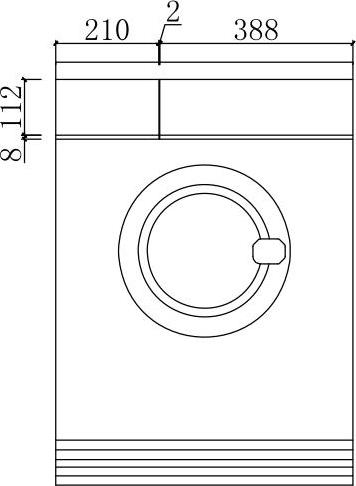

图4-214 绘制线段

07调用RECTANG/REC矩形命令，在轮廓内绘制尺寸为205×108和385×108的矩形，圆角半径为5，如图4-215所示。

08调用CIRCLE/C圆命令、RECTANG/REC矩形命令、LINE/L直线命令和MTEXT/MT多行文字命令，绘制其他图形，如图4-216所示，完成洗衣机的绘制。

图4-215 绘制圆角矩形

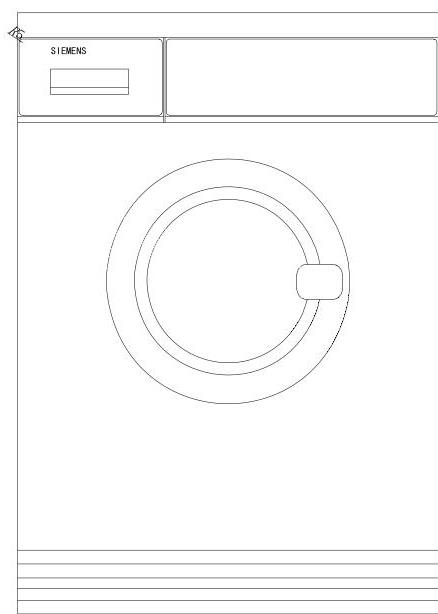

图4-216 绘制其他图形
