AutoCAD2014中文版饮水机绘制教程

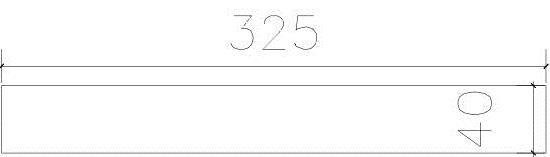

01调用RECTANG/REC矩形命令,绘制一个尺寸为325×40的矩形,如图4-191所示。

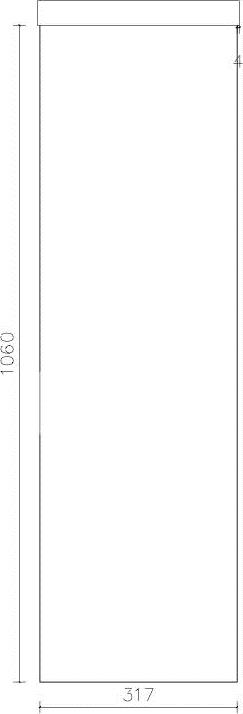

02调用PLINE/PL多段线命令,绘制多段线,如图4-192所示。

03调用PLINE/PL多段线命令和COPY/CO复制命令,绘制饮水机底座,如图4-193所示。


图4-191 绘制矩形


图4-192 绘制多段线


图4-193 绘制饮水机底座

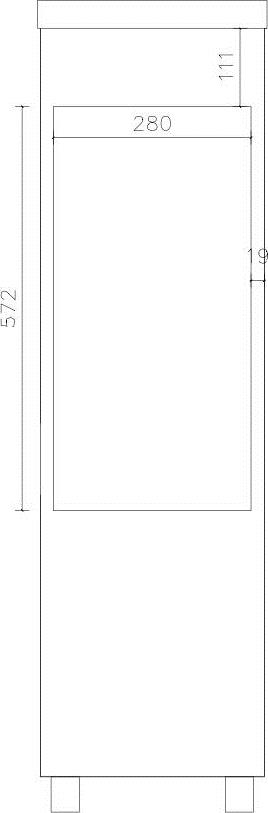

04调用RECTANG/REC矩形命令,绘制一个尺寸为280×572的矩形,并移动到相应的位置,如图4-194所示。

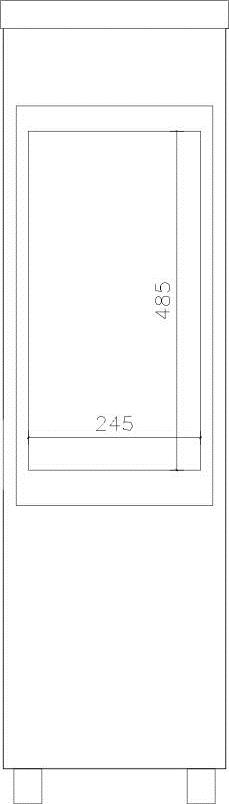

05调用RECTANG/REC矩形命令,绘制尺寸为245×485的矩形,如图4-195所示。

06调用PLINE/PL多段线命令,绘制多段线,如图4-196所示。


图4-194 绘制矩形


图4-195 绘制矩形


图4-196 绘制多段线

07调用PLINE/PL多段线命令,绘制多段线,如图4-197所示。

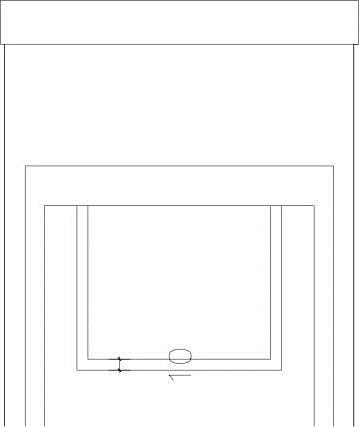

08调用OFFSET/O偏移命令,将多段线向内偏移10,如图4-198所示。

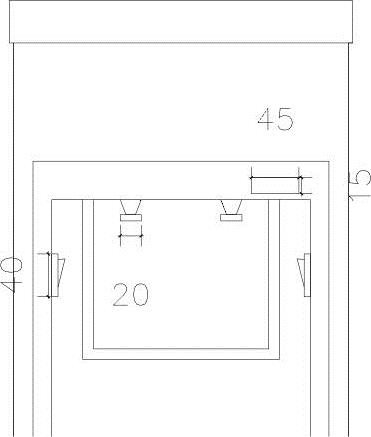

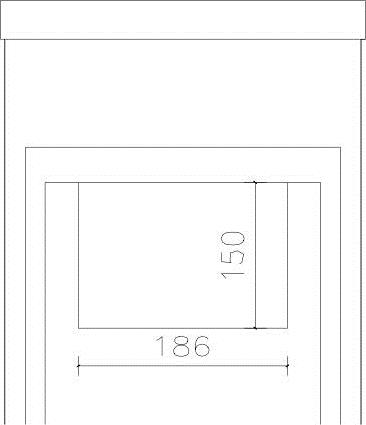

09调用RECTANG/REC矩形命令、PLINE/PL多段线命令和COPY/CO复制命令,绘制其他组件,如图4-199所示。


图4-197 绘制多段线


图4-198 偏移多段线


图4-199 绘制组件(www.daowen.com)

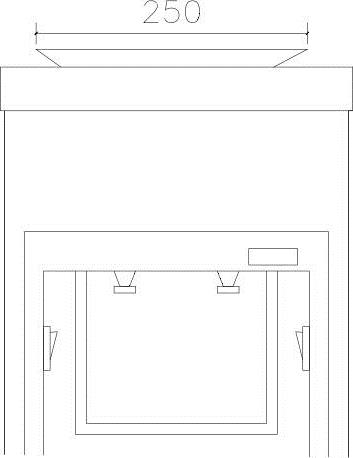

10调用PLINE/PL多段线命令,绘制多段线,如图4-200所示。

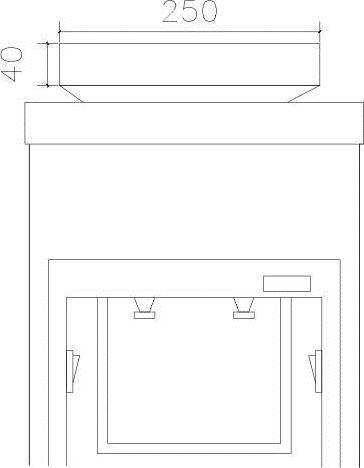

11调用RECTANG/REC矩形命令,绘制一个尺寸为250×40的矩形,如图4-201所示。

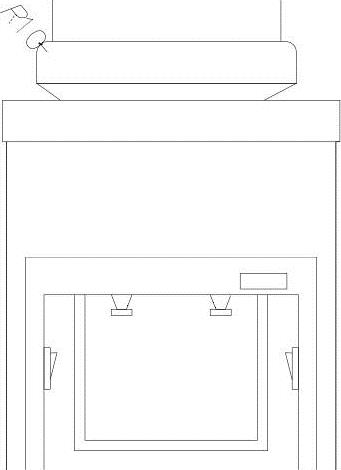

12调用FILLET/F圆角命令,对矩形进行圆角,圆角半径为10,如图4-202所示。


图4-200 绘制多段线


图4-201 绘制矩形


图4-202 创建圆角

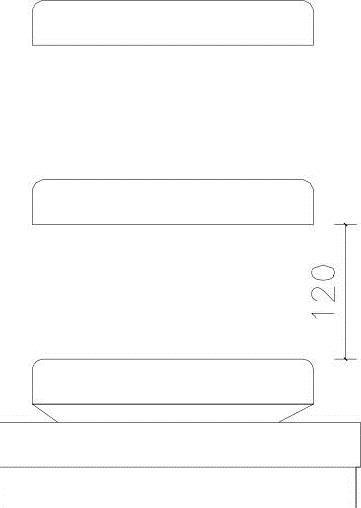

13调用COPY/CO复制命令,将矩形向上复制,如图4-203所示。

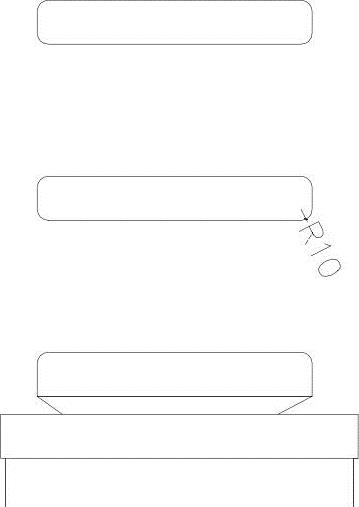

14调用FILLET/F圆角命令,对矩形进行圆角,圆角半径为10,如图4-204所示。

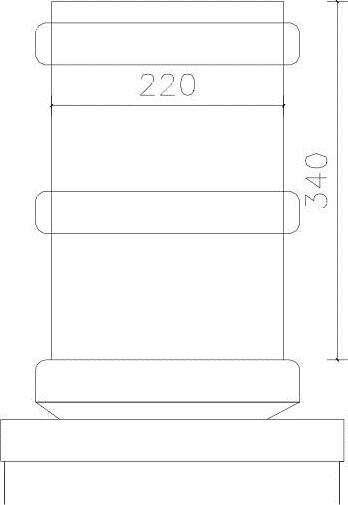

15调用PLINE/PL多段线命令,绘制多段线,如图4-205所示。


图4-203 复制矩形


图4-204 圆角


图4-205 绘制多段线

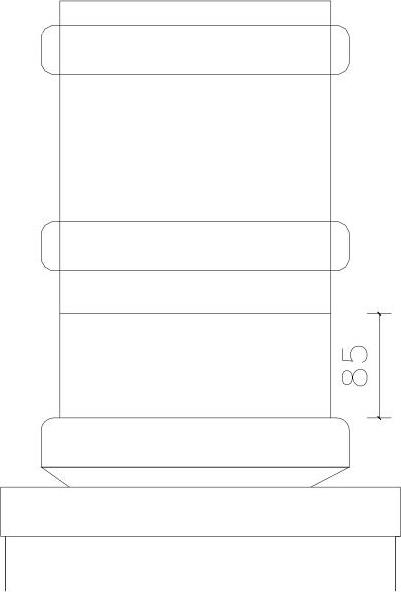

16调用LINE/L直线命令,绘制线段,如图4-206所示。

17调用TRIM/TR修剪命令,对线段相交的位置进行修剪,如图4-207所示。

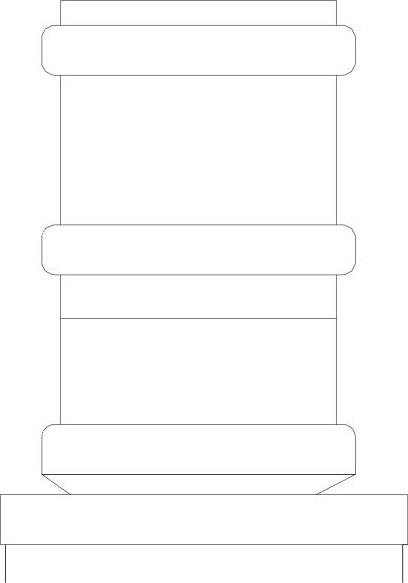

18调用FILLET/F圆角命令,对多段线进行圆角,圆角半径为10,如图4-208所示,完成饮水机的绘制。


图4-206 绘制线段


图4-207 修剪线段

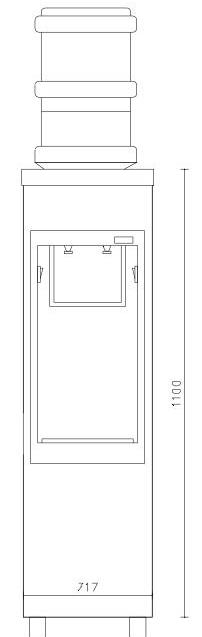

图4-208 圆角并完成饮水机的绘制
