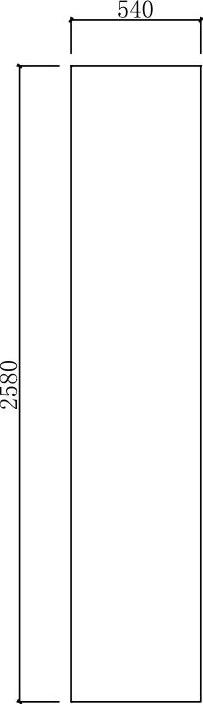

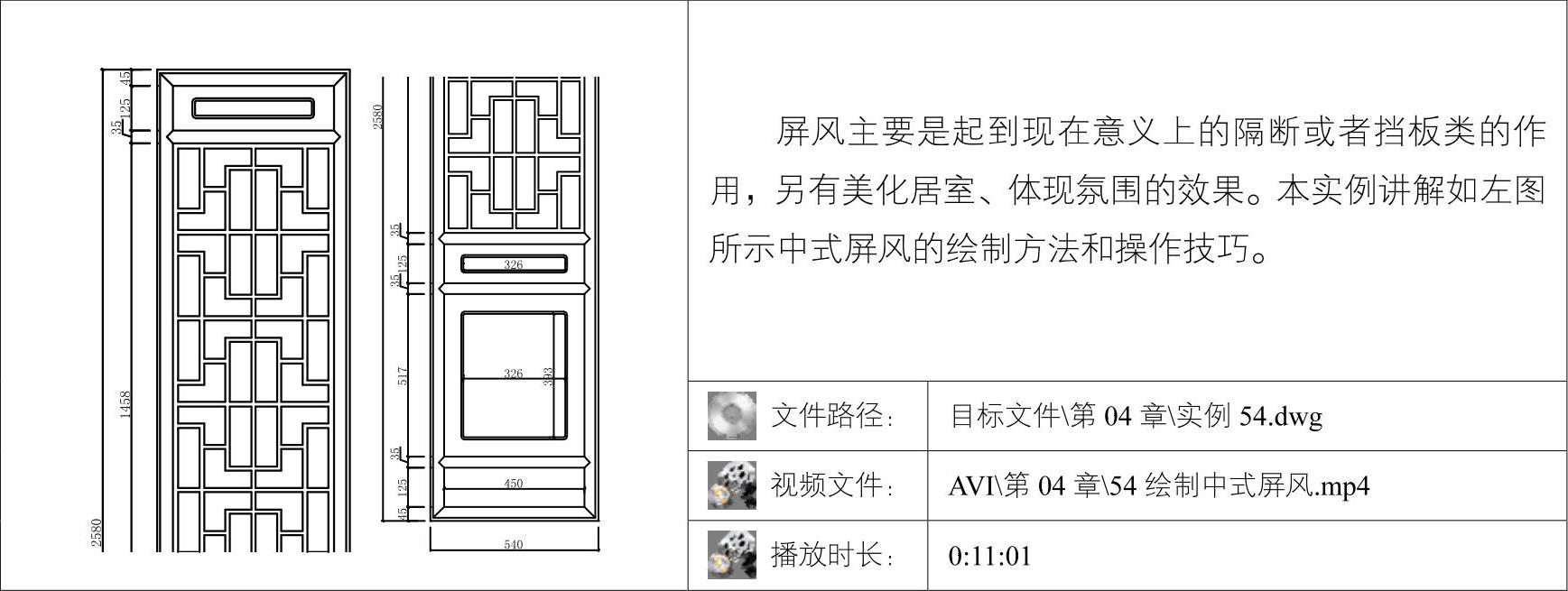

01调用RECTANG/REC矩形命令,绘制尺寸为540×2580的矩形表示屏风外轮廓,如图4-142所示。

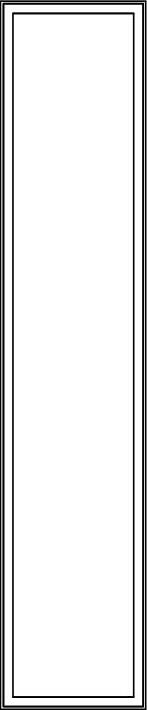

02调用OFFSET/O偏移命令,将矩形向内偏移10和35,如图4-143所示。

03调用EXPLODE/X分解命令,分解内侧的矩形。

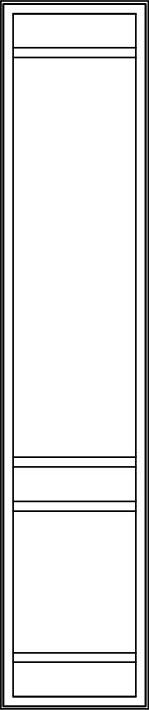

04调用OFFSET/O偏移命令,将分解后的矩形底边依次向上偏移125、35、517、35、125、35、1458和35,得到屏风横条,效果如图4-144所示。

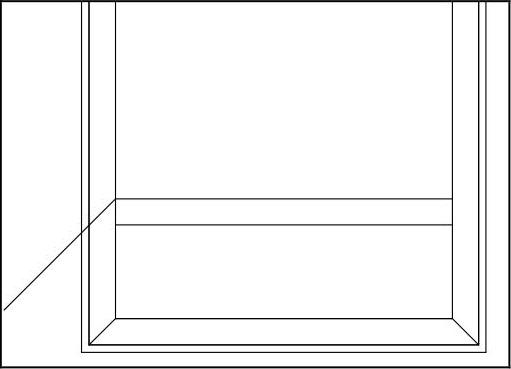

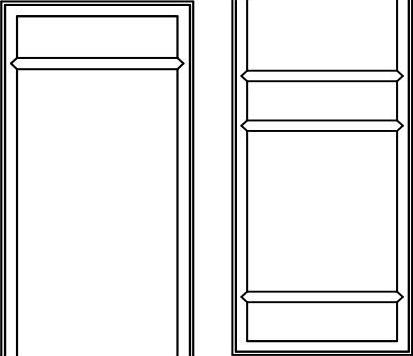

05调用LINE/L直线命令,绘制横条与门框交角处的轮廓,如图4-145所示。


图4-142 绘制矩形


图4-143 偏移矩形


图4-144 偏移线段


图4-145 绘制线段

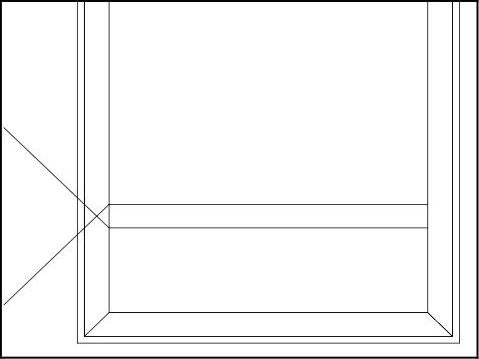

06调用MIRROR/MI镜像命令,将线段镜像到另一侧,如图4-146所示。

07调用TRIM/TR修剪命令,修剪出如图4-147所示效果。

08选择修剪后的线段,调用COPY/CO复制命令、MIRROR/MI镜像命令和TRIM/TR修剪命令,将其复制到其他位置,结果如图4-148所示。


图4-146 镜像线段


图4-147 修剪线段

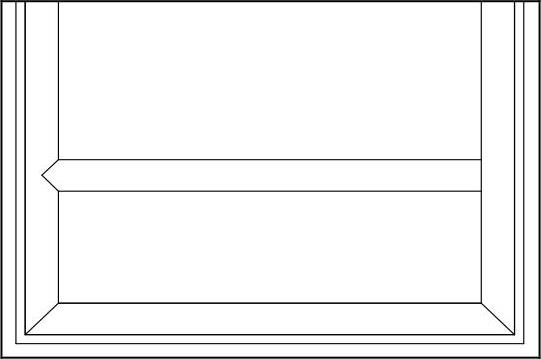

图4-148 复制图形

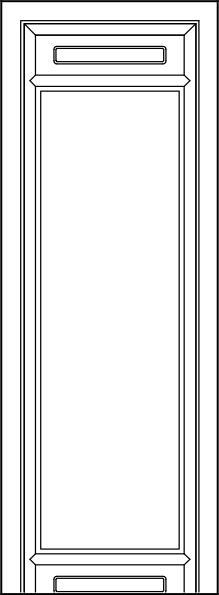

09调用LINE/L直线命令,绘制门框转角线,如图4-149所示。

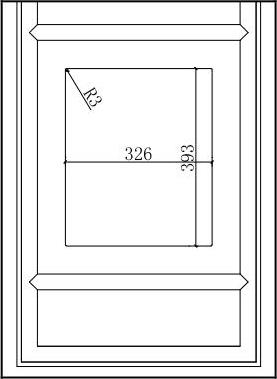

10调用RECTANG/REC矩形命令,绘制尺寸为326×393,圆角半径为3的圆角矩形,并移动到相应的位置,如图4-150所示。

11调用OFFSET/O偏移命令,将圆角矩形向外偏移7,如图4-151所示。

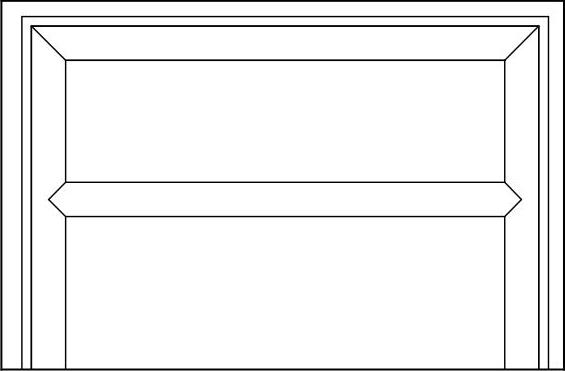

图4-149 绘制转角线


图4-150 绘制圆角矩形(www.daowen.com)

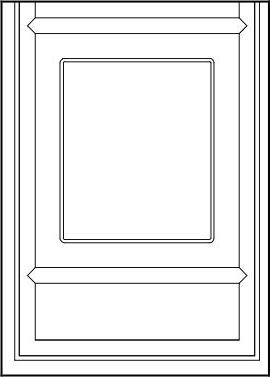

图4-151 偏移圆角矩形

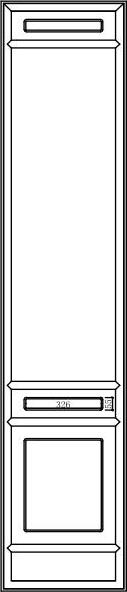

12同样使用OFFSET/O偏移命令和RECTANG/REC矩形命令,绘制其他圆角矩形,效果如图4-152所示。

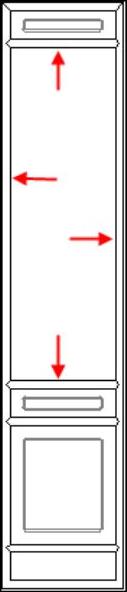

13调用OFFSET/O偏移命令,将如图4-153所示箭头所指线段向内偏移15。

14调用CHAMFER/CHA倒角命令,对线段进行倒角,如图4-154所示。


图4-152 绘制圆角矩形


图4-153 偏移线段


图4-154 倒角

15调用OFFSET/O偏移命令,绘制如图4-155所示线段。

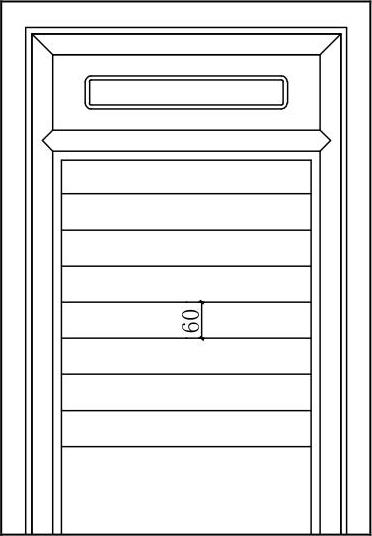

16调用OFFSET/O偏移命令,向上偏移线段,偏移距离为60,如图4-156所示。

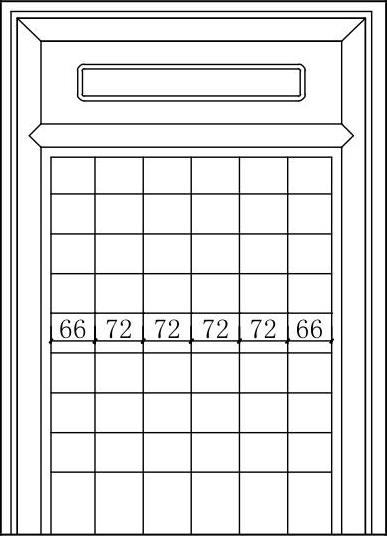

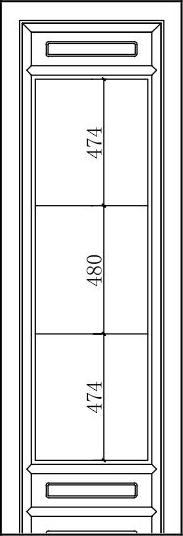

17调用OFFSET/O偏移命令,向内偏移线段,如图4-157所示。


图4-155 绘制线段


图4-156 偏移线段


图4-157 偏移线段

18调用MLINE/ML多线命令,以前面偏移的线段为轴线,绘制宽为12的多线表示花格,如图4-158所示。删除偏移的线段。调用EXPLODE/X分解命令,分解所有的多线。

19调用TRIM/TR修剪命令,将多线修剪成如图4-159所示花格效果。

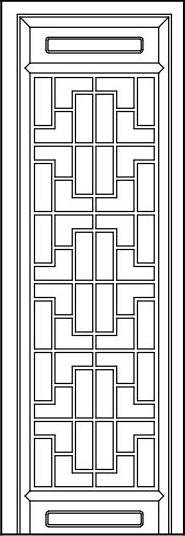

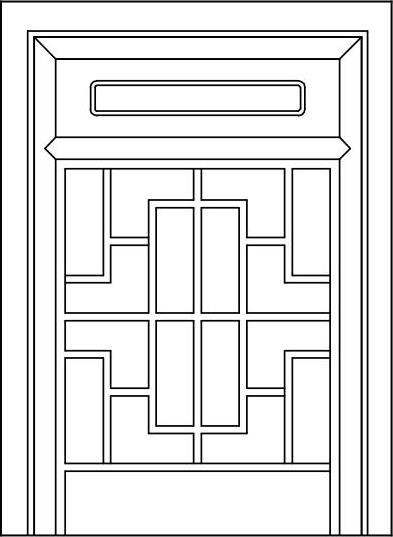

20调用COPY/CO复制命令,将花格向下复制,并做适当修改,效果如图4-160所示,完成中式屏门的绘制。


图4-158 绘制多线


图4-159 修剪多线


图4-160 复制图形
