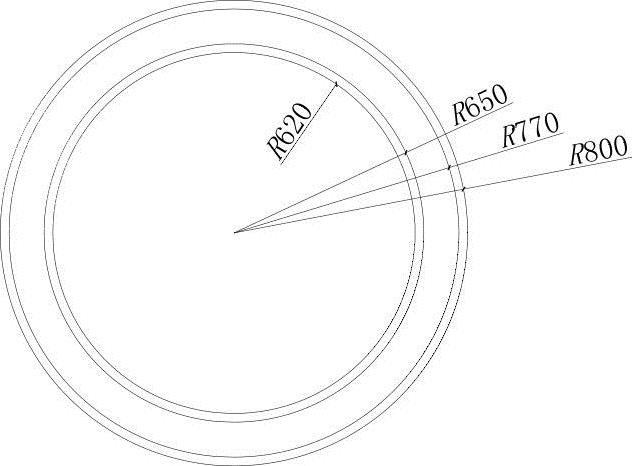

01调用CIRCLE/C圆命令，绘制半径分别为620、650、770和800的同心圆，如图4-132所示。

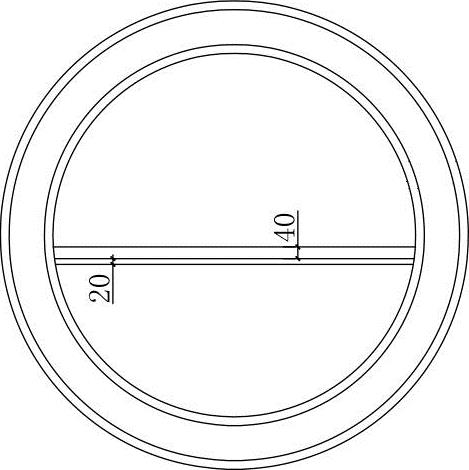

02调用LINE/L直线命令、OFFSET/O偏移命令和TRIM/TR修剪命令，绘制如图4-133所示的线段。

03调用RECTANG/REC矩形命令，绘制边长为230的矩形，如图4-134所示。

图4-132 绘制同心圆

图4-133 绘制线段

图4-134 绘制矩形

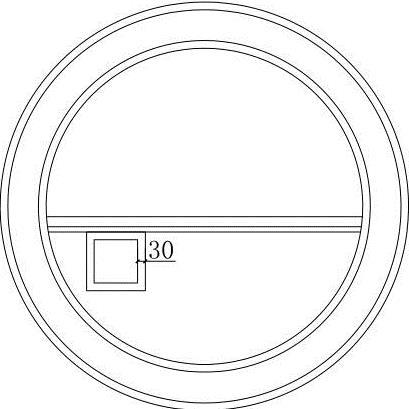

04调用OFFSET/O偏移命令，将矩形向内偏移30，如图4-135所示。

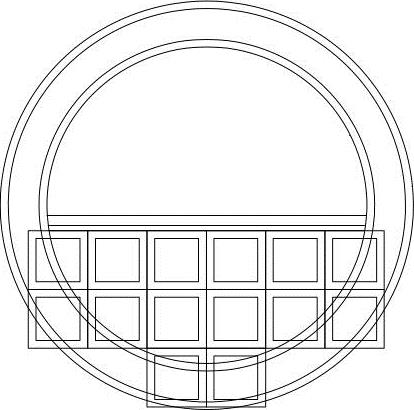

05调用COPY/CO复制命令，对矩形进行复制，如图4-136所示。

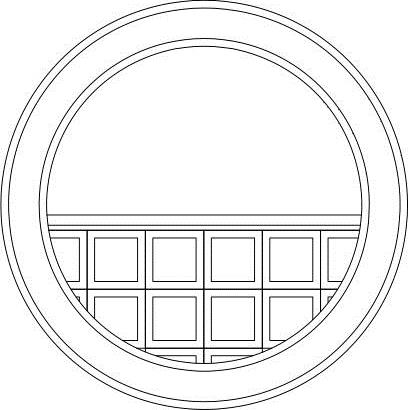

06调用TRIM/TR修剪命令，对矩形进行修剪，如图4-137所示。

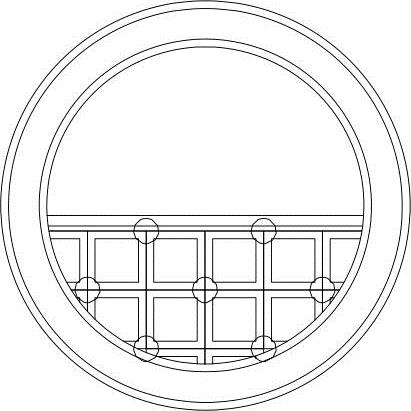

07用CIRCLE/C圆命令，绘制半径为50的圆，然后调用COPY/CO复制命令或MIRROR/MI镜像命令绘制其余的圆，如图4-138所示。

图4-135 偏移矩形(www.daowen.com)

图4-136 复制矩形

图4-137 修剪矩形

图4-138 绘制圆

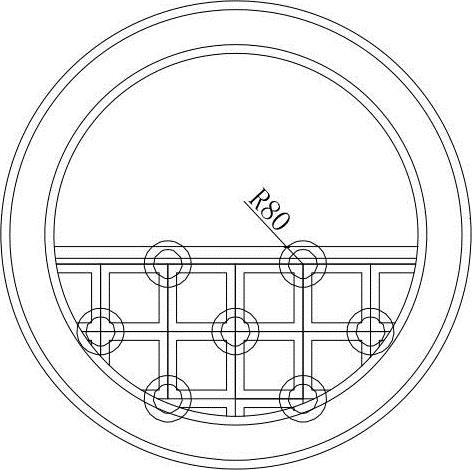

08调用OFFSET/O偏移命令，将圆向外偏移30，如图4-139所示。

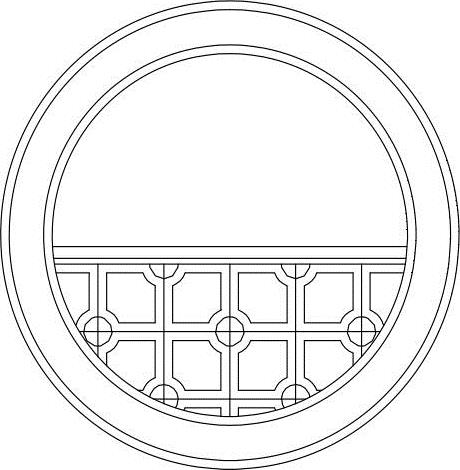

09调用TRIM/TR修剪命令，对圆和矩形相交的位置进行修剪，效果如图4-140所示。

10打开配套光盘提供的“第04章\家具图例.dwg”文件，选择其中的雕花图块，将其复制至窗花区域，如图4-141所示，完成中式窗花的绘制。

图4-139 偏移圆

图4-140 修剪图形

图4-141 插入图块
