绘制罗马帘,步骤详解,附带图示


01调用RECTANG/REC矩形命令,绘制尺寸为793×1078的矩形,如图4-90所示。

02调用FILLET/F圆角命令,对矩形进行圆角,圆角半径为396,如图4-91所示。

03调用EXPLODE/X分解命令,对圆角矩形进行分解。

04调用OFFSET/O偏移命令,将图形向内偏移185和60,如图4-92所示。


图4-90 绘制矩形


图4-91 圆角


图4-92 偏移

05调用HATCH/H图案填充命令,在图形内填充978-7-111-44260-8-Part01-435.jpg图案,填充参数和效果如图4-93所示。

06调用LINE/L直线命令和OFFSET/O偏移命令,细化图形,如图4-94所示。

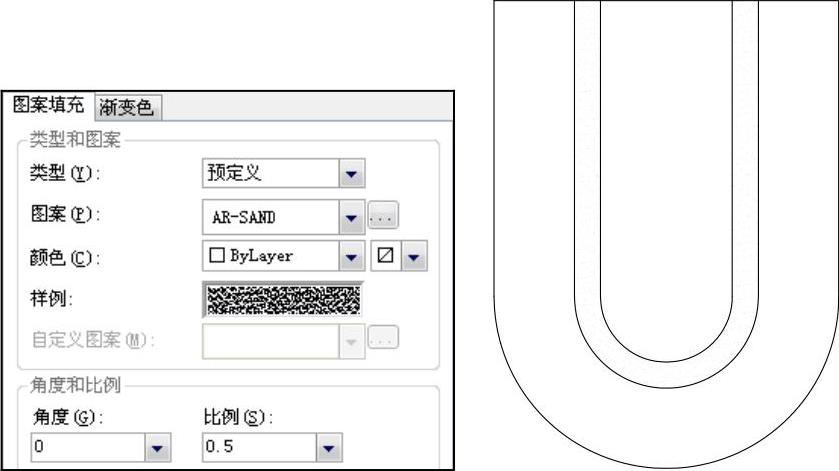

图4-93 填充参数和效果(www.daowen.com)

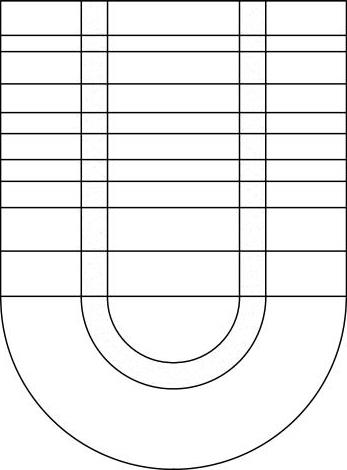

图4-94 细化图形

07调用DIVIDE/DIV定数等分命令,将圆弧分成8等份,如图4-95所示。

08调用LINE/L直线命令,以等分点为起点绘制线段,然后删除等分点,如图4-96所示。


图4-95 定数等分


图4-96 绘制线段

09调用COPY/CO复制命令,将绘制的图形复制到右侧,如图4-97所示。

10调用CIRCLE/C圆命令、LINE/L直线命令和TRIM/TR修剪命令,绘制罗马帘上方的图形,如图4-98所示,完成罗马帘的绘制。


图4-97 复制图形


图4-98 绘制挂杆
