01调用RETANG/REC矩形命令，绘制尺寸为550×55的矩形，如图4-71所示。

02调用RECTANG/REC矩形命令，绘制尺寸为455×15的矩形，并移动到相应的位置，如图4-72所示。

图4-71 绘制矩形

图4-72 移动矩形

03使用相同的方法绘制尺寸为405×15和405×20的矩形，如图4-73所示。

04调用ARC/A圆弧命令，绘制弧形基座，如图4-74所示。

05调用ARC/A圆弧命令，绘制其他弧线，如图4-75所示。

图4-73 绘制矩形

图4-74 绘制弧线

图4-7 5绘制弧线

06调用MIRROR/MI镜命令，将弧线镜像到另一侧，如图4-76所示。

07绘制柱头。调用RECTANG/REC矩形命令和ARC/A圆弧命令绘制，效果如图4-77所示。

图4-76 镜像弧线

图4-77 绘制柱头

08调用MOVE/M移动命令，将柱头移动到基座的上方，如图4-78所示。

09调用LINE/L直线命令，绘制垂直线段，如图4-79所示。

10调用OFFSET/O偏移命令，将线段向两侧偏移，偏移距离为175，然后删除中间的线段，如图4-80所示。

图4-78 对齐柱头与基座

图4-79 绘制垂直线段

(www.daowen.com)

图4-80 偏移线段

11调用ARC/A圆弧命令，绘制柱身与基座交接处的弧形收边，如图4-81所示。

12调用TRIM/TR修剪命令，修剪出弧形收边效果，如图4-82所示。

图4-81 绘制弧线

图4-82 修剪线段

13使用相同的方法，绘制其他收边。

14调用LINE/L直线命令和OFFSET/O偏移命令，绘制柱身凹槽轮廓，如图4-83所示。

15调用OFFSET/O偏移命令，向下偏移如图4-84所示的线段，偏移距离为45。

16调用TRIM/TR修剪命令，修剪线段，如图4-85所示。

图4-83 绘制凹槽轮廓

图4-84 偏移线段

图4-85 修剪线段

17调用CIRCLE/C圆命令，以凹槽轮廓中点为圆心，以凹槽轮廓宽度为直径绘制圆，如图4-86所示。

18调用MOVE/M移动命令，将所有的圆向下移动，使圆的顶端象限点与凹槽轮廓中点对齐，如图4-87所示。

19用TRIM/TR修剪命令，修剪出弧形凹槽轮廓，如图4-88所示。

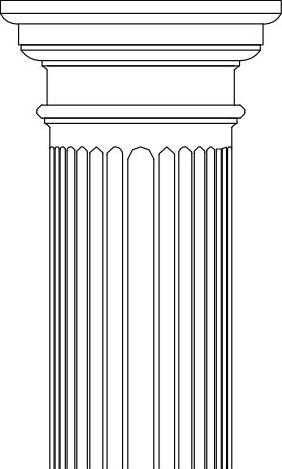

20调用MIRROR/MI镜像命令、MOVE/M移动命令和TRIM/TR修剪命令，绘制出凹槽底端的弧形轮廓，如图4-89所示，完成罗马柱的绘制。

图4-86 绘制圆

图4-87 移动圆

图4-88 修剪线段

图4-89 绘制弧形轮廓
