01调用RECTANG/REC矩形命令，绘制尺寸为1400×1000的矩形，如图4-54所示。

02调用PLINE/PL多段线命令，在矩形中绘制多段线，如图4-55所示。

图4-54 绘制矩形

图4-55 绘制多段线

03调用RECTANG/REC矩形命令，在多段线内绘制尺寸为640×160的矩形，并移动到相应的位置，如图4-56所示。

04调用OFFSET/O偏移命令，将矩形向内偏移10和5，如图4-57所示。

图4-56 绘制矩形

图4-57 偏移矩形

05调用LINE/L直线命令，绘制线段连接矩形的交角处，如图4-58所示。

06调用LINE/L直线命令，绘制如图4-59所示水平线段。

图4-58 绘制线段

图4-59 绘制线段

07调用HATCH/H图案填充命令，在线段下方填充图案，填充效果如图4-60所示。

08绘制壁炉两侧图案。调用LINE/L直线命令和OFFSET/O偏移命令，绘制如图4-61所示线段。

09调用RECTANG/REC矩形命令，在线段上方绘制尺寸为150×5的矩形，如图4-62所示。

图4-60 填充图案

图4-61 绘制线段

(www.daowen.com)

图4-62 绘制矩形

10调用RECTANG/REC矩形命令，在矩形的上方绘制尺寸为165×25，圆角半径为12的圆角矩形，如图4-63所示。

11调用RECTANG/REC矩形命令，在矩形的上方绘制尺寸为195×25，圆角半径为12.5的圆角矩形，并移动到相应的位置，如图4-64所示。

12调用ARC/A圆弧命令和MIRROR/MI镜像命令，绘制两个圆角矩形之间的弧线，效果如图4-65所示。

图4-63 绘制圆角矩形

图4-64 绘制圆角矩形

图4-65 绘制圆弧

13调用LINE/L直线命令，绘制如图4-66所示线段。

14调用RECTANG/REC矩形命令、COPY/CO复制命令和MOVE/M移动命令，绘制如图4-67所示造型图案。

15调用COPY/CO复制命令，得到另一侧同样的图案，效果如图4-68所示。

图4-66 绘制线段

图4-67 绘制矩形

图4-68 复制图形

16调用RECTANG/REC矩形命令、TRIM/TR修剪命令、ARC/A圆弧命令和PLINE/PL多段线命令，绘制壁炉的台面，效果如图4-69所示。

17打开配套光盘提供的“第04章\家具图例.dwg”文件，选择其中的雕花图块，将其复制至壁炉区域，如图4-70所示，完成壁炉的绘制。

图4-69 绘制壁炉台面

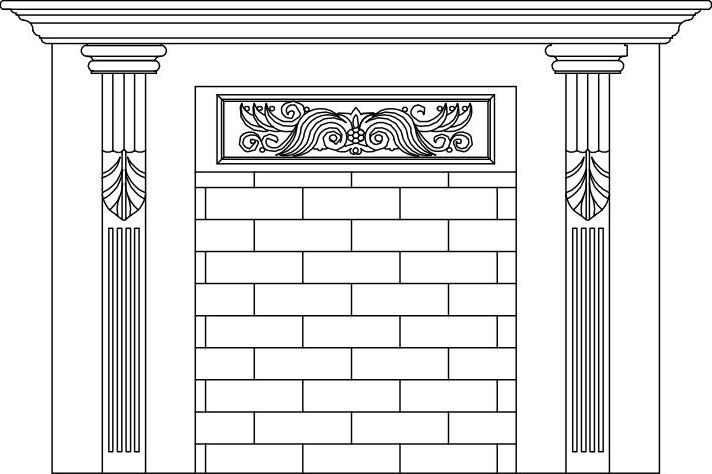

图4-70 插入图块
