AutoCAD2014室内装潢设计教程-绘制椅子

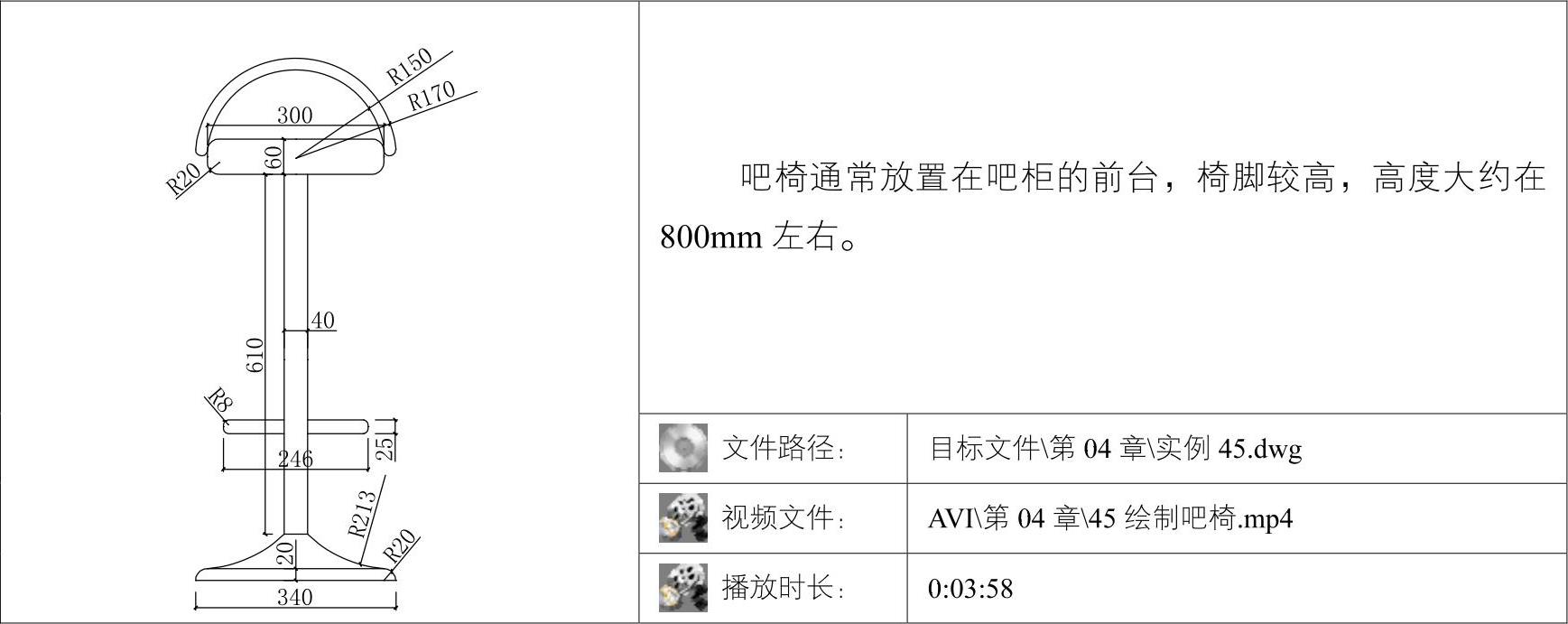

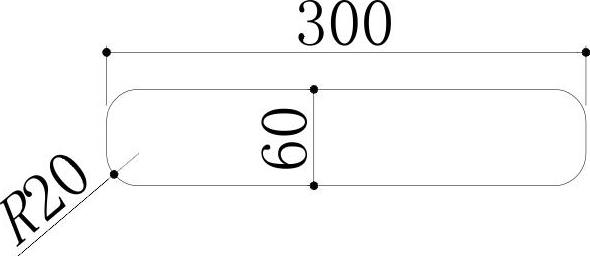

01调用RECTANG/REC矩形命令,绘制尺寸为300×60,半径为20的圆角矩形,如图4-21所示。

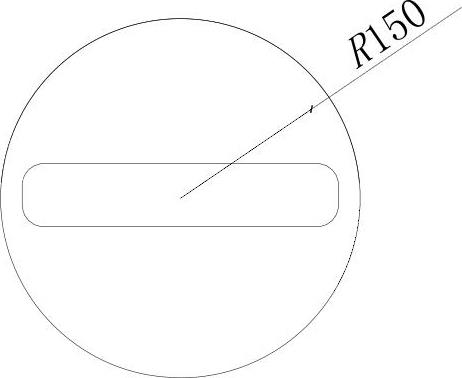

02调用CIRCLE/C圆命令,以矩形的中点为圆心绘制半径为150的圆,如图4-22所示。

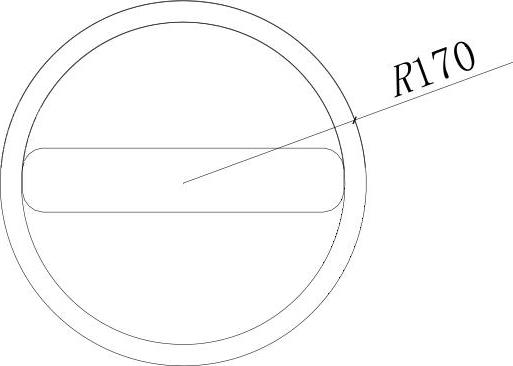

03调用OFFSET/O偏移命令,将圆向外偏移20,如图4-23所示。


图4-21 绘制圆角矩形


图4-22 绘制圆


图4-23 偏移圆

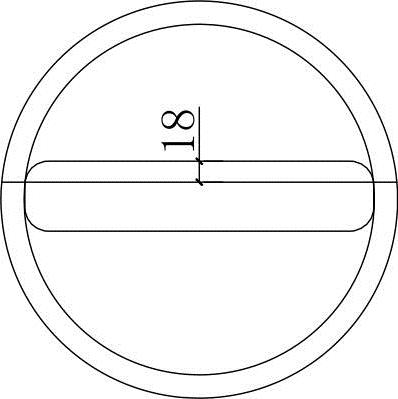

04调用LINE/L直线命令,绘制线段,如图4-24所示。

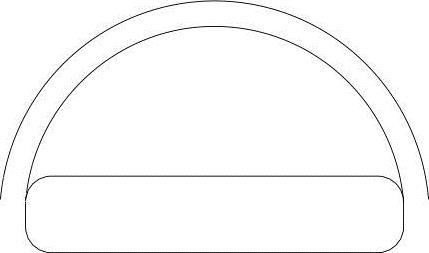

05调用TRIM/TR修剪命令,对线段下方的圆进行修剪,然后删除线段,如图4-25所示。

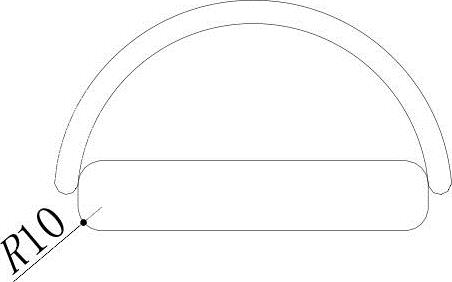

06调用ARC/A圆弧命令,绘制半径为10的弧线,如图4-26所示。


图4-24 绘制线段


图4-25 修剪圆


图4-26 绘制弧线(www.daowen.com)

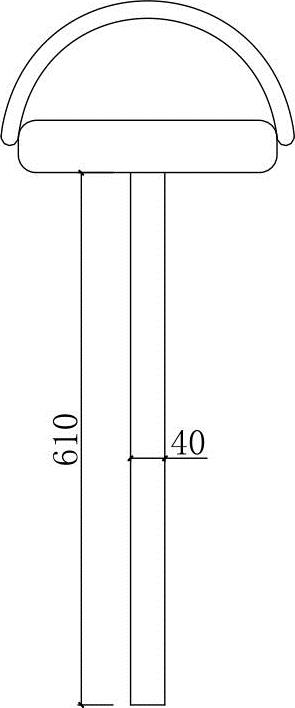

07调用RECTANG/REC矩形命令,绘制尺寸为40×610的矩形,如图4-27所示。

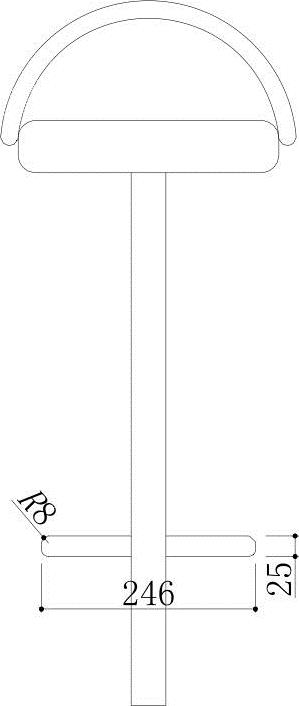

08继续调用RECTANG/REC矩形命令,绘制尺寸为246×25,圆角半径为8的圆角矩形,并移动到相应的位置,如图4-28所示。

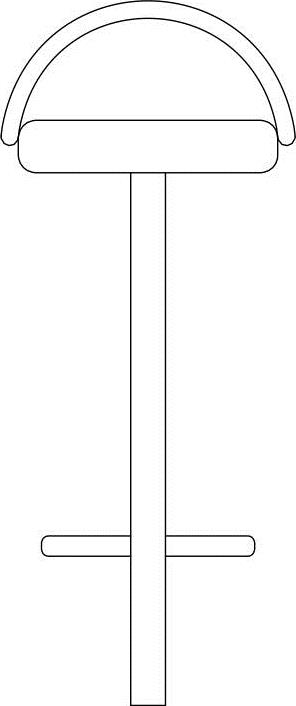

09调用TRIM/TR命令,对圆角矩形进行修剪,如图4-29所示。


图4-27 绘制矩形


图4-28 绘制圆角矩形


图4-29 修剪圆角矩形

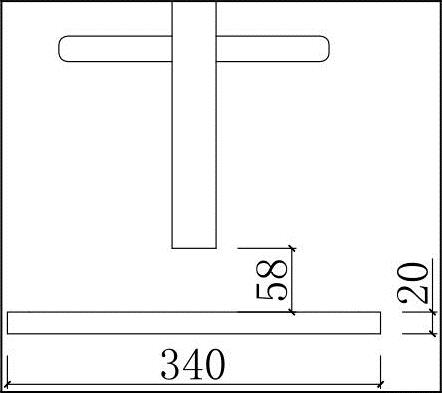

10调用RECTANG/REC矩形命令,绘制尺寸为340×20的矩形,并移动到相应的位置,如图4-30所示。

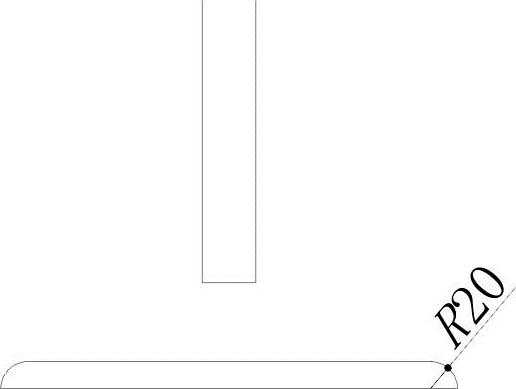

11调用FILLET/F圆角命令,对矩形进行圆角,圆角半径为20,如图4-31所示。

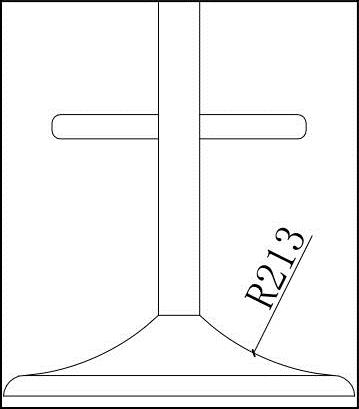

12调用ARC/A圆弧命令,绘制圆弧,结果如图4-32所示,完成吧椅的绘制。


图4-30 绘制矩形


图4-31 圆角


图4-32 绘制圆弧
