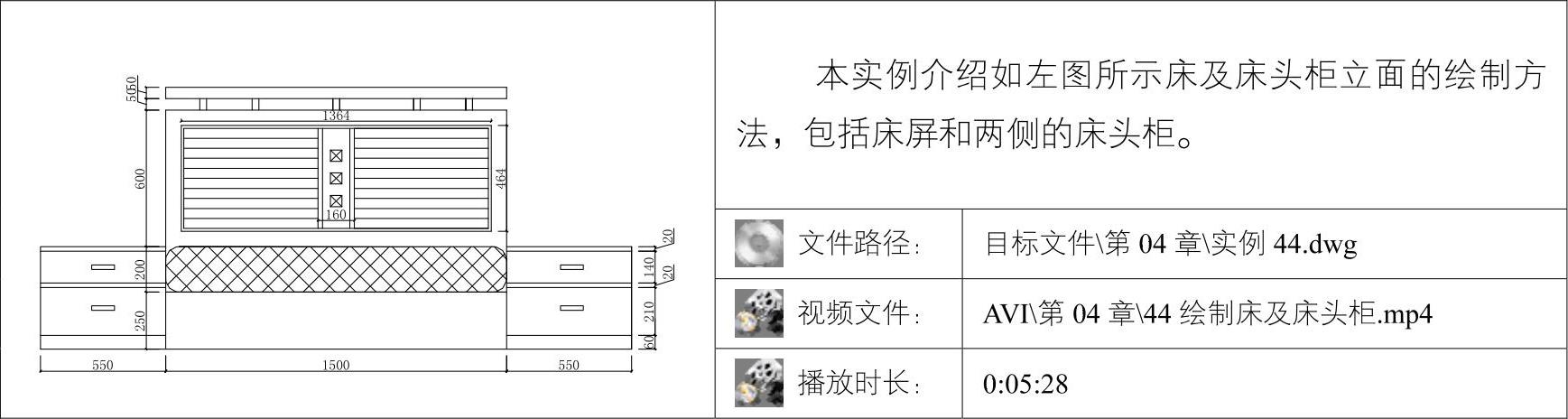

AutoCAD2014中文版室内装潢设计

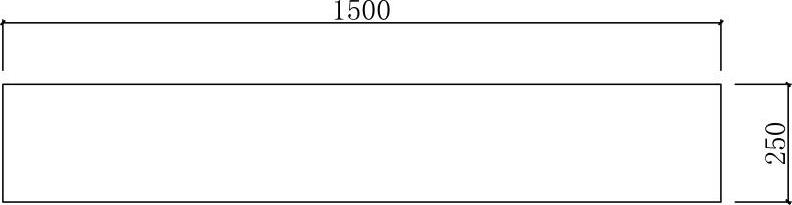

01调用RECTANG/REC矩形命令,绘制尺寸为1500×250的矩形,如图4-10所示。

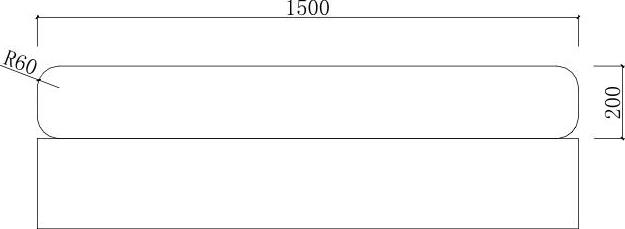

02绘制床垫。继续调用RECTANG/REC矩形命令,绘制尺寸为1500×200,圆角半径为60的圆角矩形,如图4-11所示。


图4-10 绘制矩形


图4-11 绘制圆角矩形

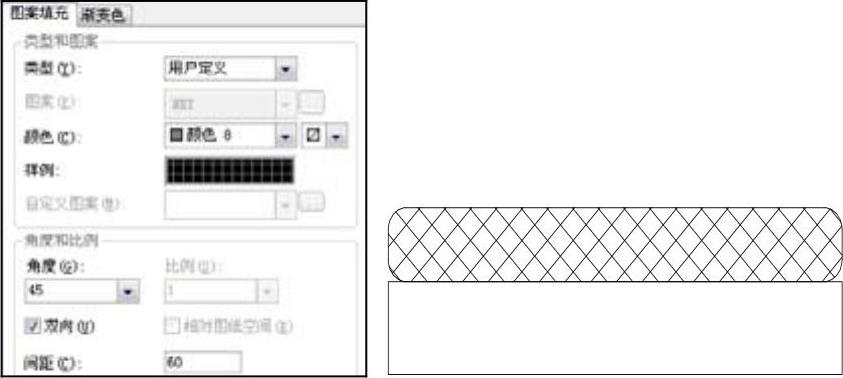

03调用HATCH/H图案填充命令,在圆角矩形内填充“用户定义”图案,填充参数和效果如图4-12所示。

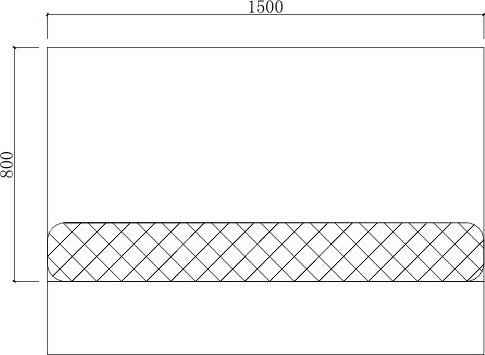

04绘制床屏。调用PLINE/PL多段线命令,绘制床屏轮廓,如图4-13所示。


图4-12 填充参数和效果


图4-13 绘制多段线

05调用RECTANG/REC矩形命令,绘制尺寸为1364×464的矩形,并移动到多段线内,如图4-14所示。

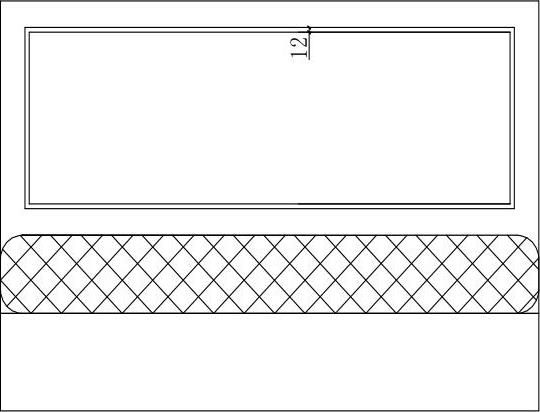

06调用OFFSET/O偏移命令,将矩形向内偏移12,如图4-15所示。

07调用LINE/L直线命令、OFFSET/O偏移命令、RECTANG/REC矩形命令和COPY/CO复制命令,细化床屏造型,如图4-16所示。


图4-14 绘制矩形(www.daowen.com)


图4-15 偏移矩形


图4-16 细化床屏造型

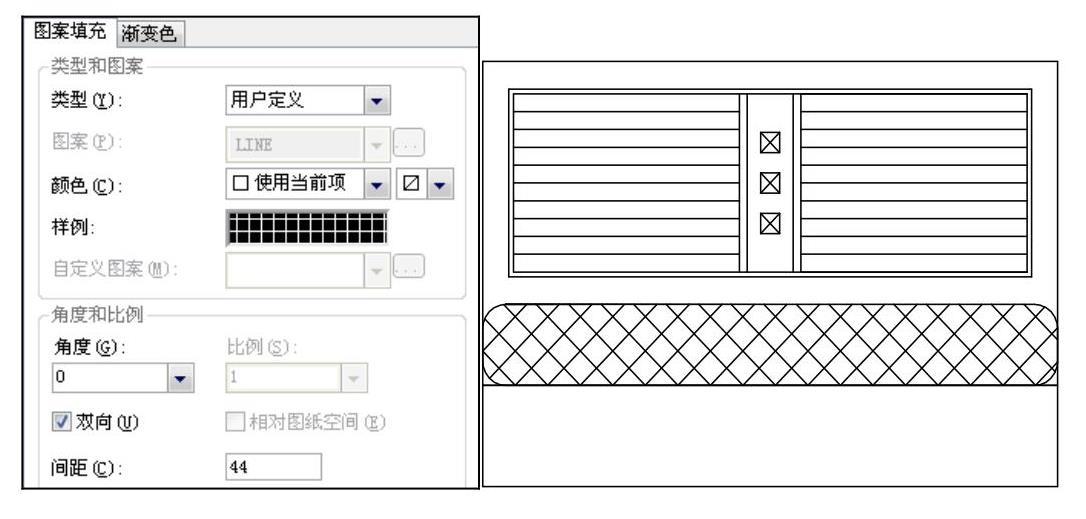

08调用HATCH/H图案填充命令,在矩形内填充978-7-111-44260-8-Part01-351.jpg图案,填充参数和效果如图4-17所示。

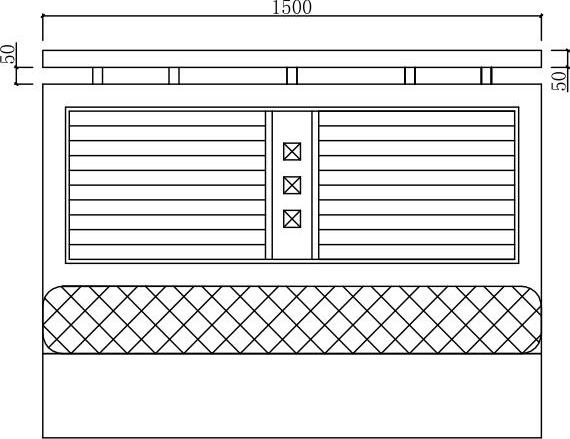

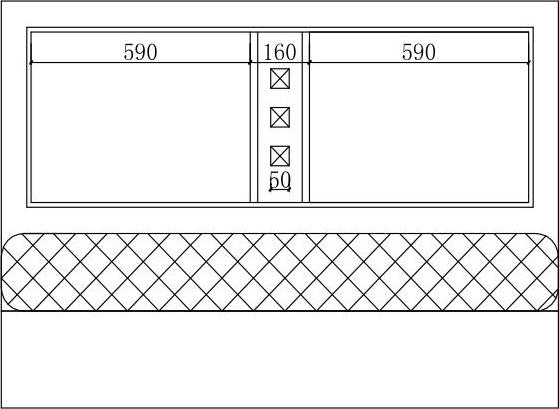

09调用RECTANG/REC矩形命令、LINE/L直线命令和OFFSET/O偏移命令,绘制床屏上方造型,如图4-18所示。


图4-17 填充参数和效果


图4-18 绘制床屏上方造型

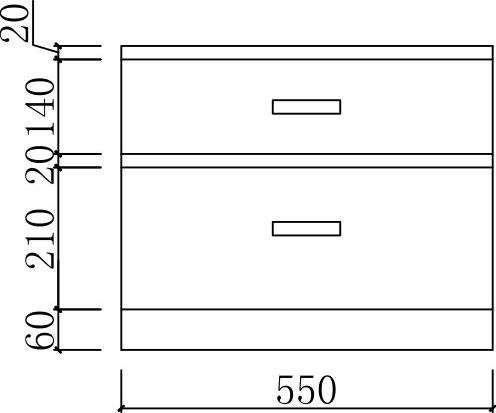

10绘制床头柜。调用RECTANG/REC矩形命令和LINE/L直线命令,绘制床头柜,如图4-19所示。

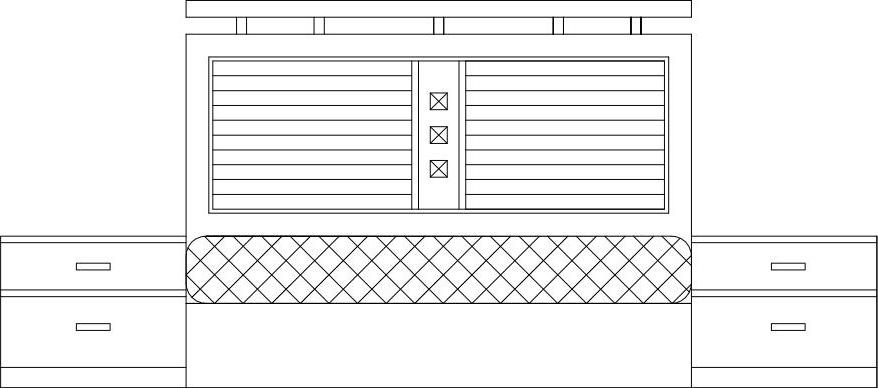

11调用COPY/CO复制命令,将床头柜复制到床的另一侧,如图4-20所示。床与床头柜立面图绘制完成。


图4-19 绘制床头柜


图4-20 复制床头柜
