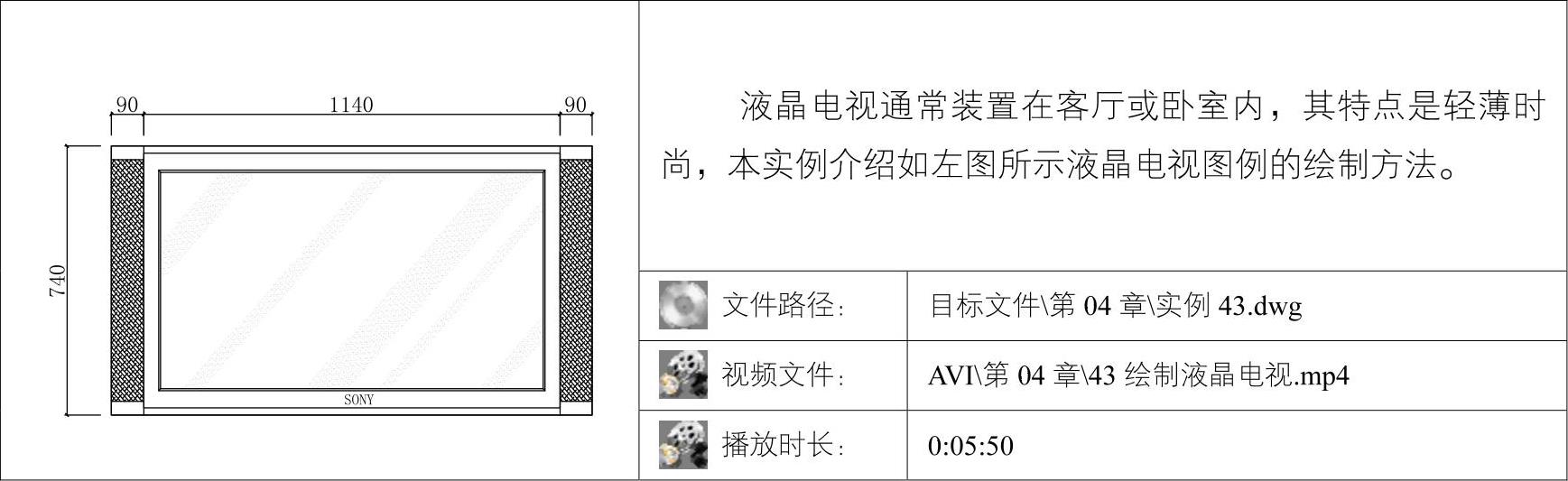

AutoCAD2014中文版绘制液晶电视教程

时间:2023-08-31 理论教育 版权反馈
【摘要】:03调用RECTANG/REC矩形命令,绘制尺寸为1060×610的矩形,并移动到相应的位置,如图4-3所示。06调用LINE/L直线命令和OFFSET/O偏移命令,在矩形内绘制线段,如图4-6所示。08调用HATCH/H图案填充命令,对矩形的两侧填充图案,表示电视音箱,填充效果如图4-8所示。09调用MTEXT/MT多行文字命令,输入电视品牌名称文字,完成液晶电视的绘制,如图4-9所示。

AutoCAD2014中文版绘制液晶电视教程

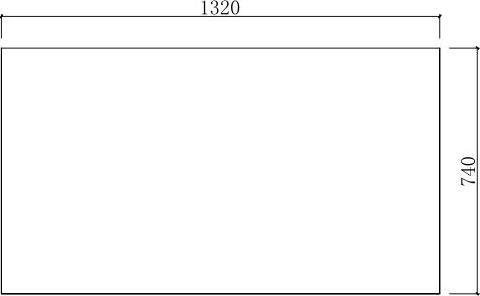

01调用RECTANG/REC矩形命令,绘制尺寸为1320×740的矩形,如图4-1所示。

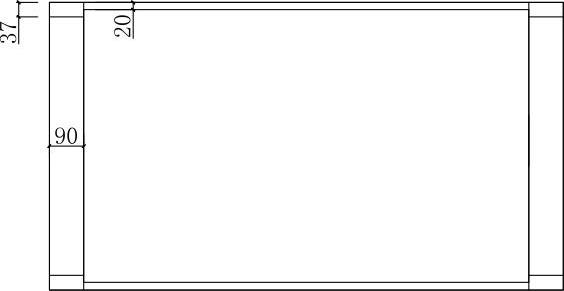

02调用LINE/L直线命令,在矩形内绘制线段,如图4-2所示。

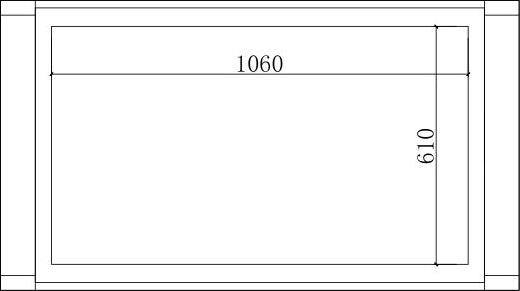

03调用RECTANG/REC矩形命令,绘制尺寸为1060×610的矩形,并移动到相应的位置,如图4-3所示。


图4-1 绘制矩形


图4-2 绘制线段


图4-3 绘制矩形

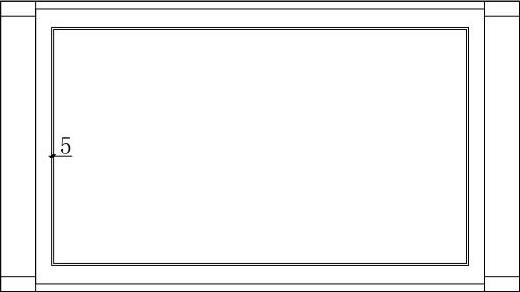

04调用OFFSET/O偏移命令,将矩形向内偏移5,如图4-4所示。

05调用LINE/L直线命令,绘制线段连接矩形的交角处,如图4-5所示。

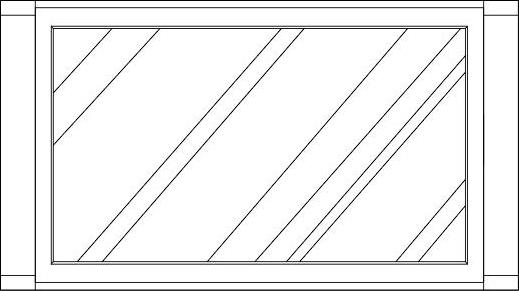

06调用LINE/L直线命令和OFFSET/O偏移命令,在矩形内绘制线段,如图4-6所示。


图4-4 偏移矩形(www.daowen.com)


图4-5 绘制线段


图4-6 绘制线段

07调用HATCH/H图案填充命令,对线段内填充978-7-111-44260-8-Part01-338.jpg图案,然后删除前面绘制的线段,填充效果如图4-7所示。

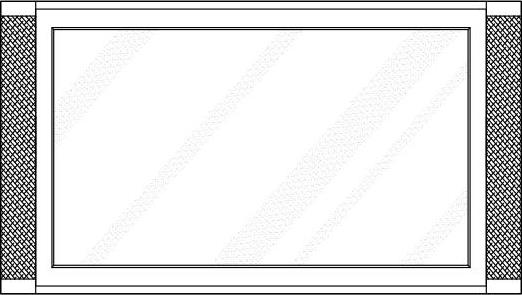

08调用HATCH/H图案填充命令,对矩形的两侧填充978-7-111-44260-8-Part01-339.jpg图案,表示电视音箱,填充效果如图4-8所示。

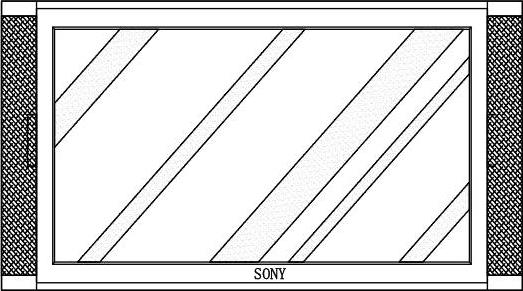

09调用MTEXT/MT多行文字命令,输入电视品牌名称文字,完成液晶电视的绘制,如图4-9所示。

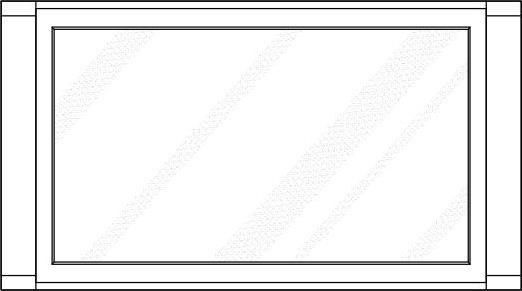

图4-7 填充图案


图4-8 填充图案


图4-9 输入文字
