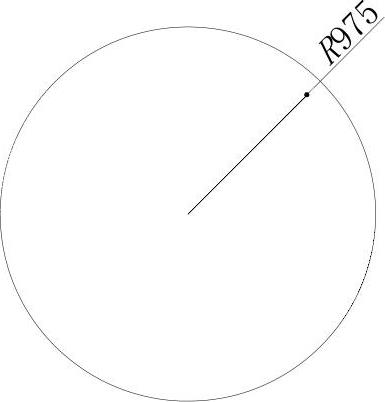

01调用CIRCLE/C圆命令，绘制一个半径为975的圆，如图3-134所示。

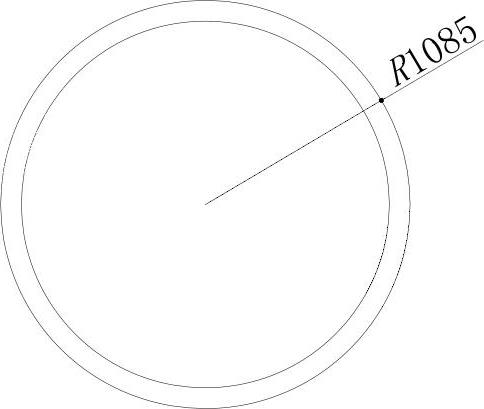

02调用OFFSET/O偏移命令，将圆向外偏移110，如图3-135所示。

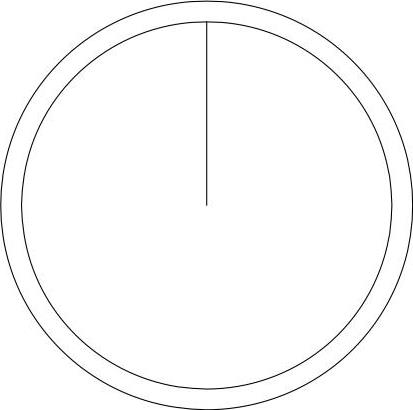

03调用LINE/L直线命令，绘制线段，如图3-136所示。

图3-134 绘制圆

图3-135 偏移圆

图3-136 绘制线段

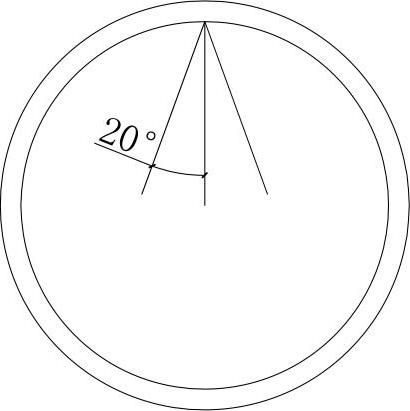

04以半径上侧的点为基点，对其进行夹点编辑，选择“旋转”选项，结果如图3-137所示。

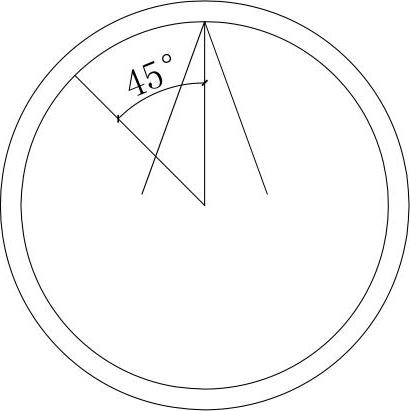

05以半径下侧的点作为夹点，将半径线绕夹点旋转45°，并对其进行复制，如图3-138所示。

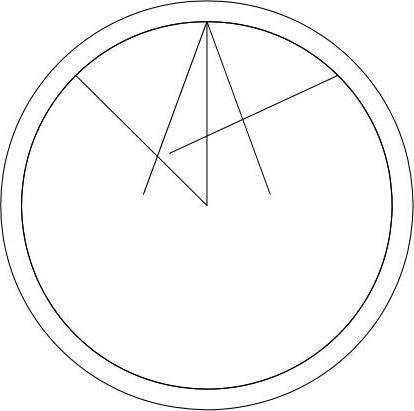

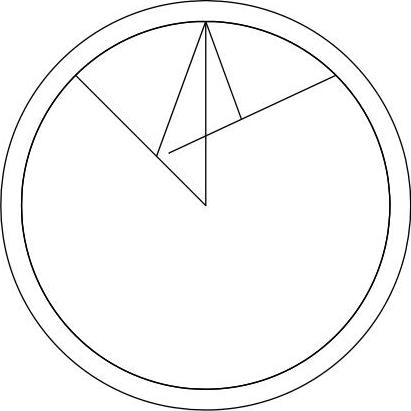

06选择前面旋转后的线段，以圆心作为夹点基点，对其夹点旋转复制-45°，如图3-139所示。

图3-137 使用夹点编辑

(www.daowen.com)

图3-138 复制旋转线段

图3-139 旋转复制线段

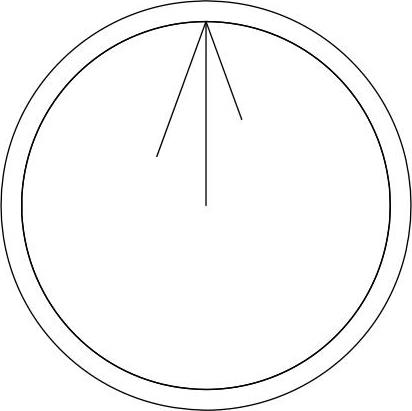

07使用夹点拉伸功能，对线段进行编辑，如图3-140所示。

08删除多余的线段，如图3-141所示。

图3-140 编辑线段

图3-141 删除线段

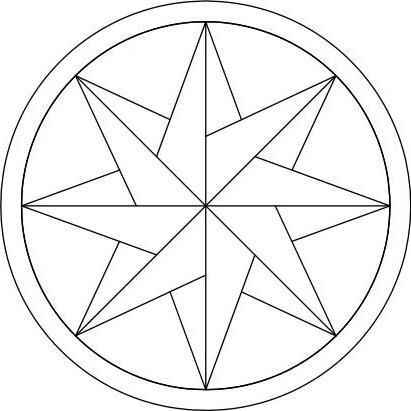

09调用ARRAY/AR阵列命令，对编辑出的花格单元进行环形阵列，阵列份数为8，结果如图3-142所示。

10调用HATCH/H图案填充命令，对地花填充图案，填充参数和效果如图3-143所示，完成地花的绘制。

图3-142 阵列结果

图3-143 填充参数和效果
