01调用RECTANG/REC矩形命令，绘制尺寸为712×385的矩形，如图3-114所示。

02调用EXPLODE/X分解命令分解矩形。

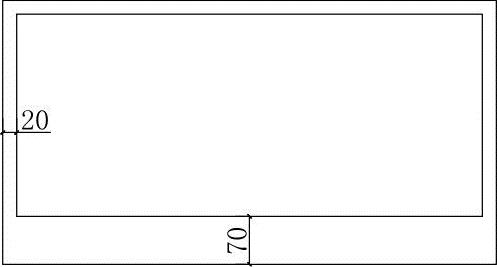

03调用OFFSET/O偏移命令，将分解后的线段向内偏移，并使用夹点功能进行调整，效果如图3-115所示。

04调用LINE/L直线命令，捕捉矩形的中心点，以中心点为起点绘制垂直和水平辅助线，如图3-116所示。

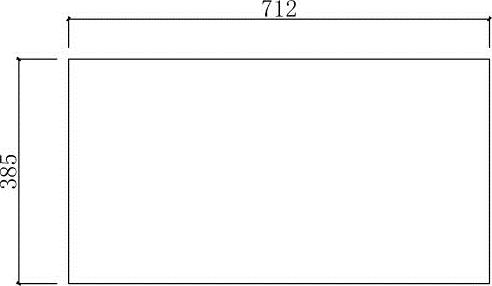

图3-114 绘制矩形1

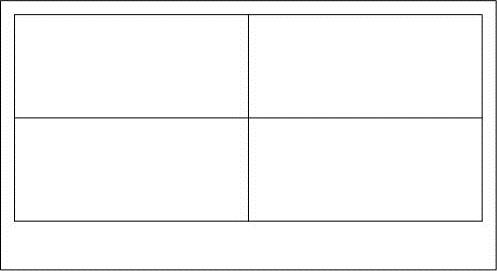

图3-115 偏移线段

图3-116 绘制辅助线

05调用OFFSET/O偏移命令，偏移辅助线，偏移距离为170，如图3-117所示。

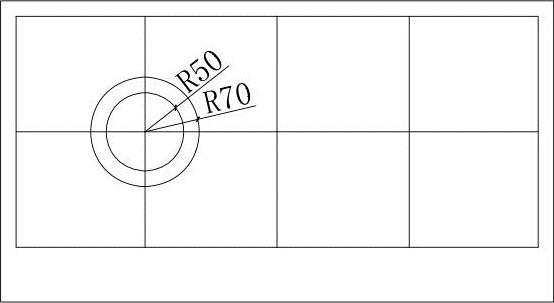

06调用CIRCLE/C圆命令，以左边两辅助线交点为圆心绘制半径为50和70的同心圆，如图3-118所示。

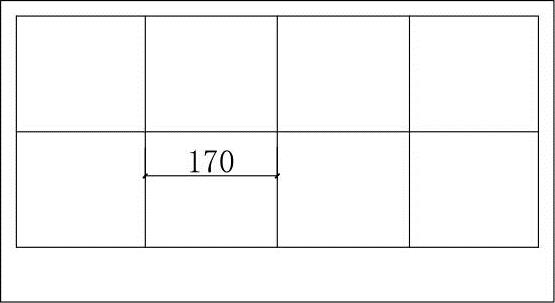

图3-117 偏移辅助线

图3-118 绘制圆

07调用RECTANG/REC矩形命令，绘制尺寸为42×8的小矩形，并将矩形移动到相应的位置，如图3-119所示。(www.daowen.com)

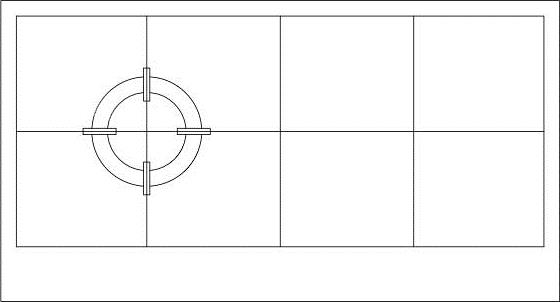

08调用ARRAY/AR阵列命令，对矩形进行阵列，阵列结果如图3-120所示。

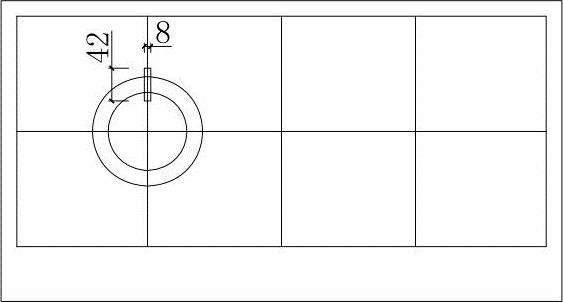

图3-119 绘制矩形2

图3-120 阵列结果

09调用TRIM/TR修剪命令，对矩形与圆相交的位置进行修剪，效果如图3-121所示。

10调用COPY/CO复制命令，将绘制的图形复制到右边，同样以两辅助线的交点为圆心，结果如图3-122所示。

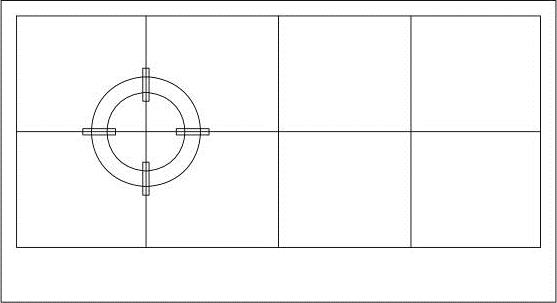

图3-121 修剪圆

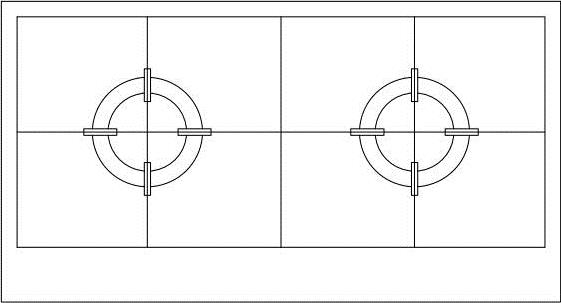

图3-122 复制图形

11使用同样的方法绘制出煤气灶上方的图形，如图3-123所示。

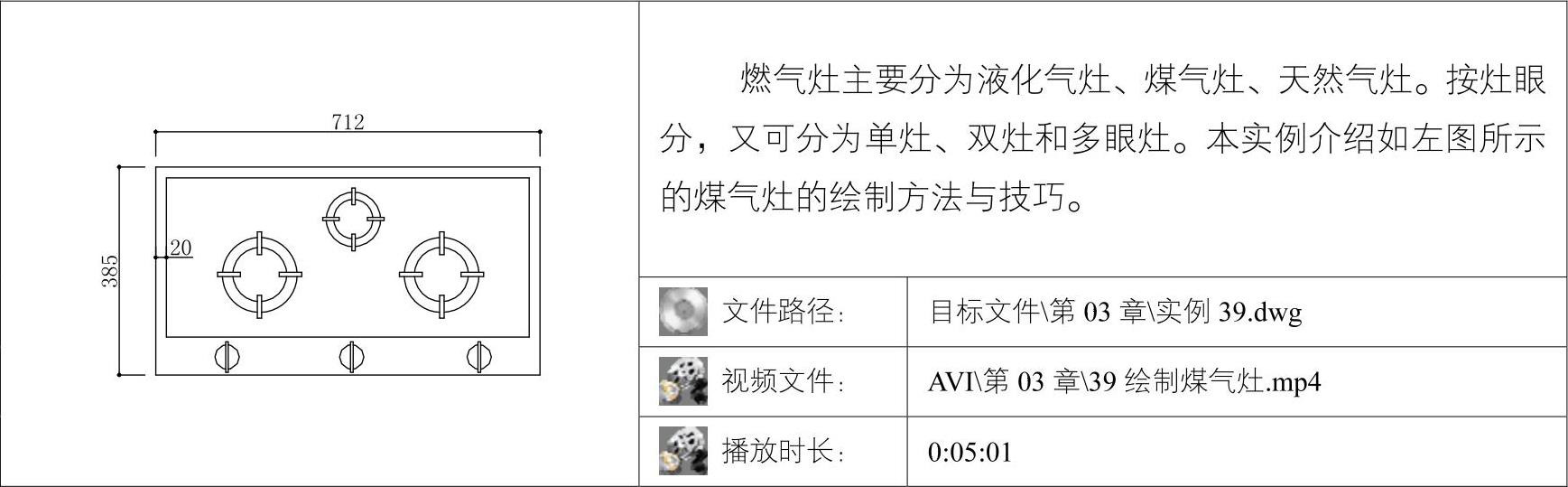

12调用CIRCLE/C圆命令、COPY/CO复制命令、TRIM/TR修剪命令、RECTANG/REC矩形命令和MOVE/M移动命令，绘制煤气灶开关按钮，删除所有的辅助线，效果如图3-124所示，完成煤气灶的绘制。

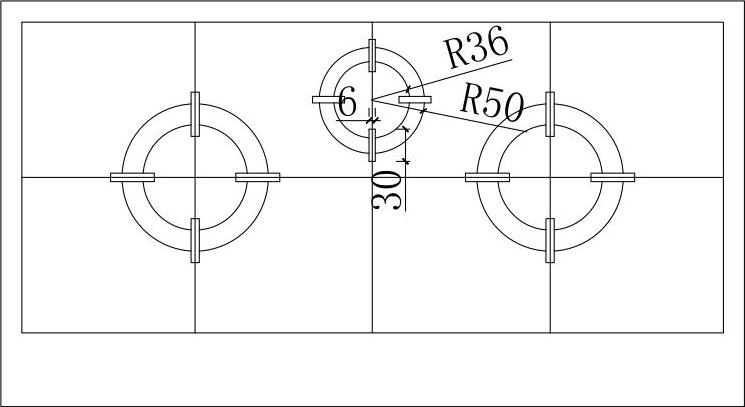

图3-123 绘制图形

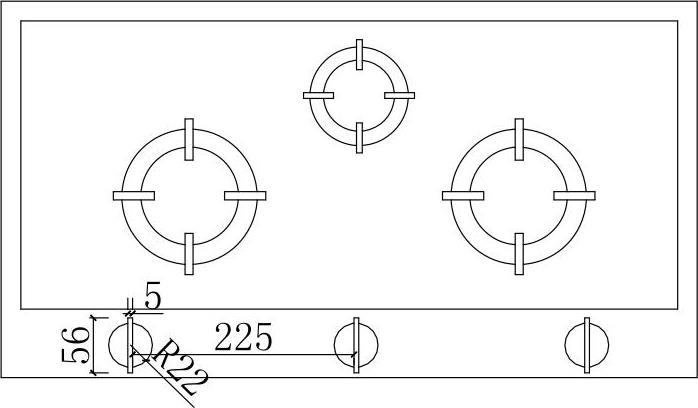

图3-124 绘制开关按钮
