AutoCAD2014室内装潢设计经典:绘制浴缸

时间:2023-08-31 理论教育 版权反馈
【摘要】:01调用RECTANG/REC矩形命令,绘制尺寸为1650×750的矩形,如图3-79所示。04绘制冷热进水管。06调用CIRCLE/C圆命令,绘制半径为30的圆,如图3-84所示。图3-84 绘制圆图3-85 绘制线段图3-86 绘制圆弧09调用OFFSET/O偏移命令,将线段和圆弧向内偏移,并移动到相应的位置,结果如图3-87所示。10用夹点功能,调整线段的长度和角度如图3-88所示,得到水龙头造型。浴缸图形绘制完成。

AutoCAD2014室内装潢设计经典:绘制浴缸

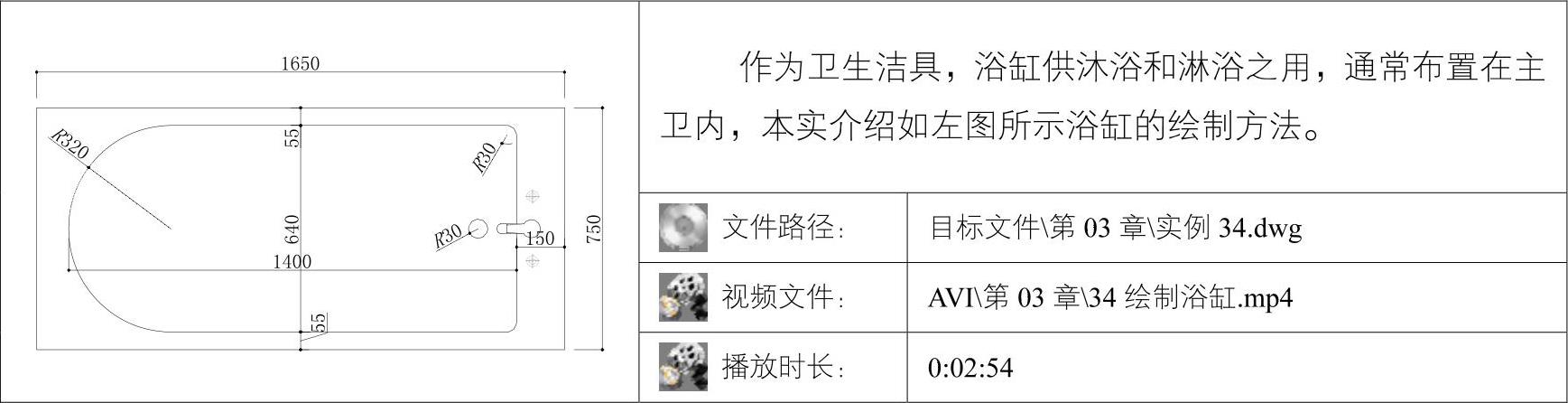

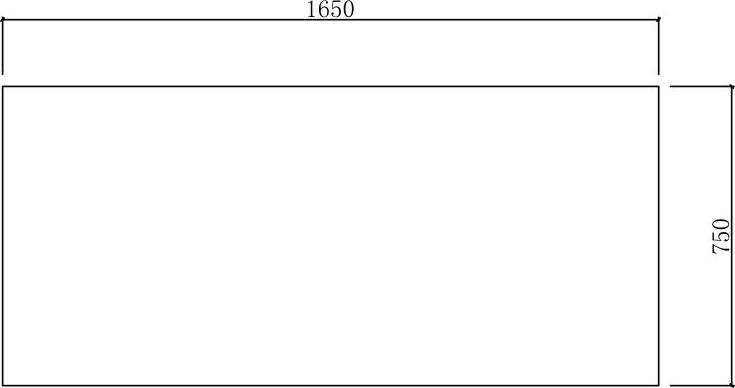

01调用RECTANG/REC矩形命令,绘制尺寸为1650×750的矩形,如图3-79所示。

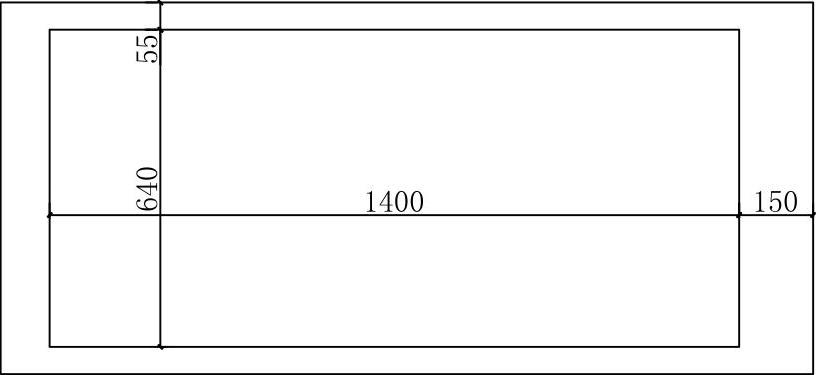

02调用RECTANG/REC矩形命令,绘制尺寸为1400×640的矩形,并移动到相应的位置,如图3-80所示。


图3-79 绘制矩形


图3-80 绘制矩形

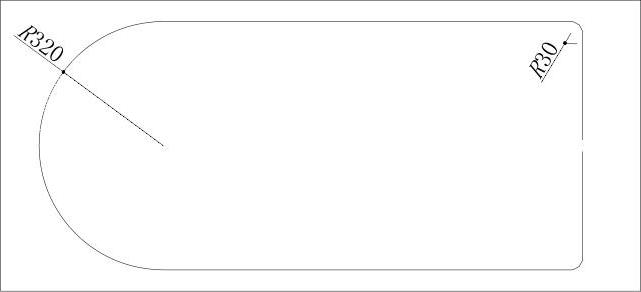

03调用FILLET/F圆角命令,对矩形进行圆角,圆角半径分别为30和320,如图3-81所示。

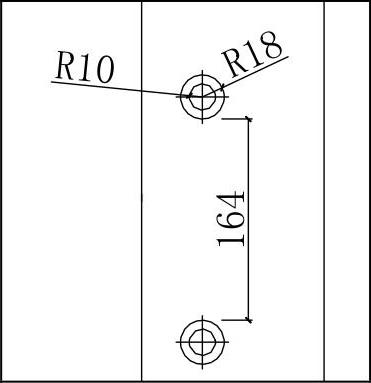

04绘制冷热进水管。调用CIRCLE/C圆命令、OFFSET/O偏移命令、LINE/L直线命令和COPY/CO复制命令,绘制如图3-82所示造型。

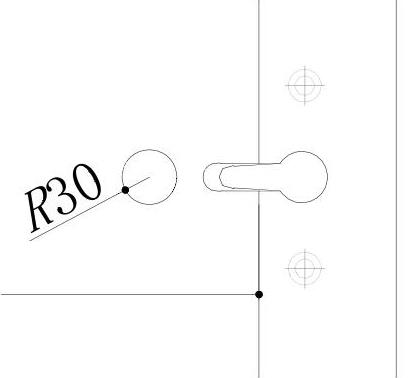

05调用CIRCLE/C圆命令,绘制半径为30的圆表示出水口,如图3-83所示。

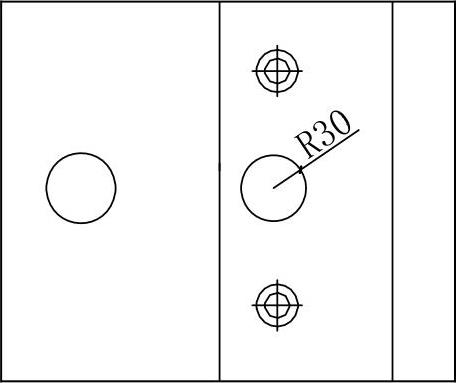

06调用CIRCLE/C圆命令,绘制半径为30的圆,如图3-84所示。

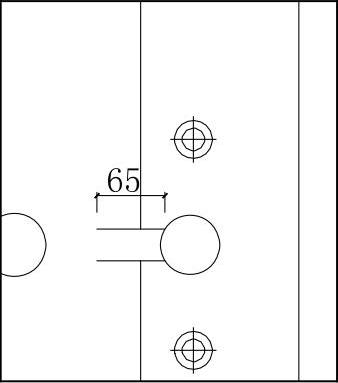

07调用LINE/L直线命令,绘制线段,并对线段相交的位置进行修剪,如图3-85所示。


图3-81 圆角


图3-82 绘制进水管


图3-83 绘制出水口(www.daowen.com)

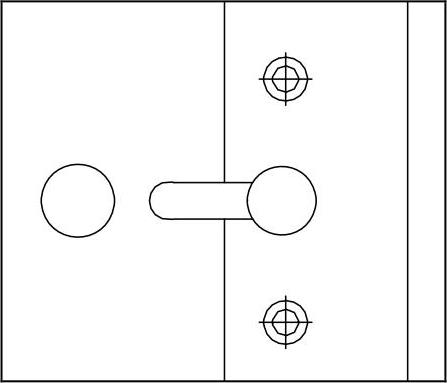

08调用ARC/A圆弧命令,绘制圆弧,如图3-86所示。


图3-84 绘制圆


图3-85 绘制线段


图3-86 绘制圆弧

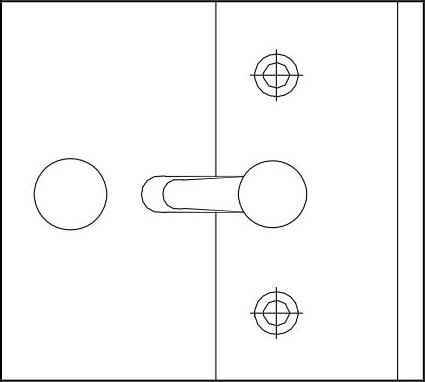

09调用OFFSET/O偏移命令,将线段和圆弧向内偏移,并移动到相应的位置,结果如图3-87所示。

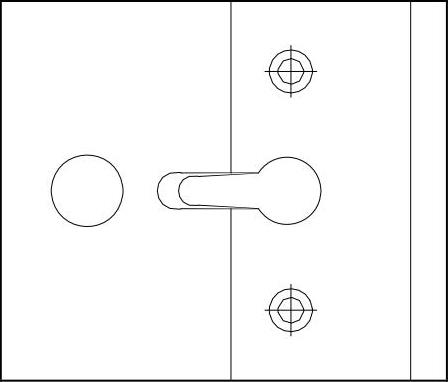

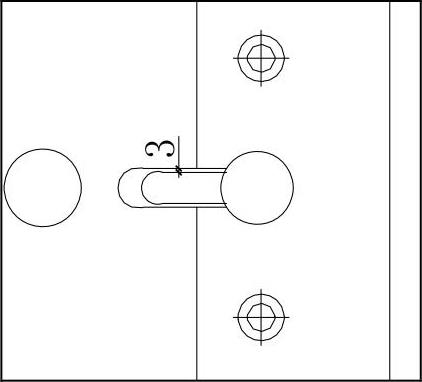

10用夹点功能,调整线段的长度和角度如图3-88所示,得到水龙头造型。

11调用TRIM/TR修剪命令,对圆进行修剪,如图3-89所示。浴缸图形绘制完成。


图3-87 偏移圆和线段


图3-88 调整线段


图3-89 修剪圆
