【摘要】:图3-60 绘制办公桌桌面图3-61 偏移图形03调用RECTANG/REC矩形命令,绘制尺寸为410×380的矩形,并调用FILLET/F圆角命令,圆角半径为55。图3-62 绘制椅子的坐垫图3-63 绘制椅子扶手05调用MIRROR/MI镜像命令,将扶手进行镜像,并分别调用LINE/L直线命令和ARC/A圆弧命令,绘制座椅靠背,如图3-84所示。06调用CIRCLE/C圆命令,绘制一个半径为70的圆,并调用OFFSET/O偏移命令,将该圆向外偏移50,如图3-85所示。图3-71 地毯和座椅的图案填充设置图3-72 完成办公组合桌椅

AutoCAD2014室内装潢设计经典案例228例


01调用RECTANG/REC矩形命令,绘制尺寸为1770×650和630×370的两个矩形,如图3-80所示的摆放位置。

02调用OFFSET/O偏移命令,将图形向内偏移20,如图3-81所示。

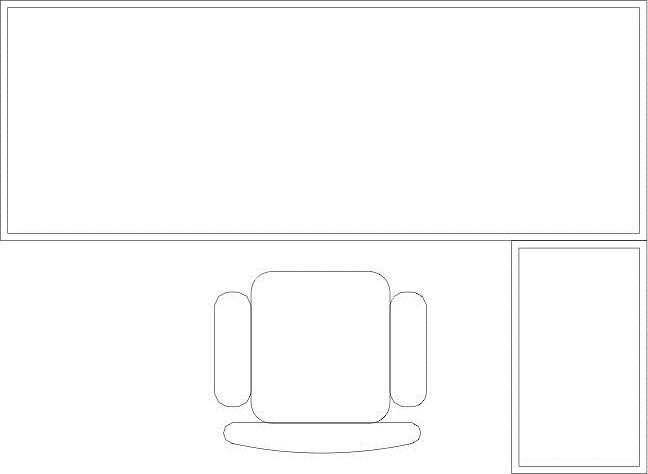

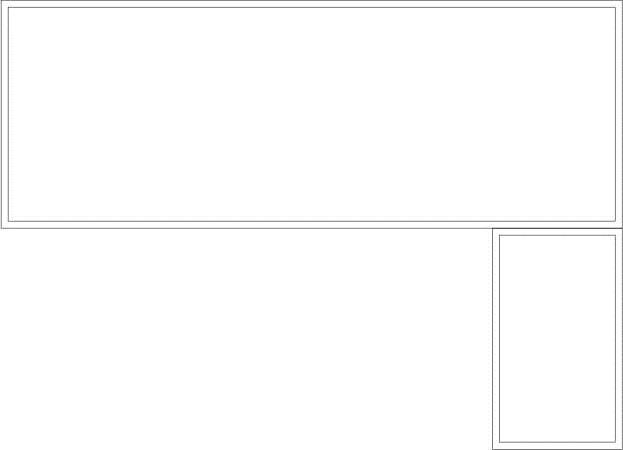

图3-60 绘制办公桌桌面

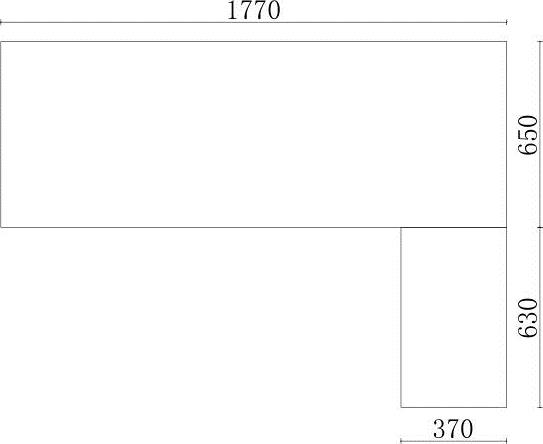

图3-61 偏移图形

03调用RECTANG/REC矩形命令,绘制尺寸为410×380的矩形,并调用FILLET/F圆角命令,圆角半径为55。如图3-82所示。

04调用RECTANG/REC矩形命令,绘制尺寸为310×100的矩形,并调用FILLET/F圆角命令,圆角半径为40,然后将其摆放在合适的位置,如图3-83所示。

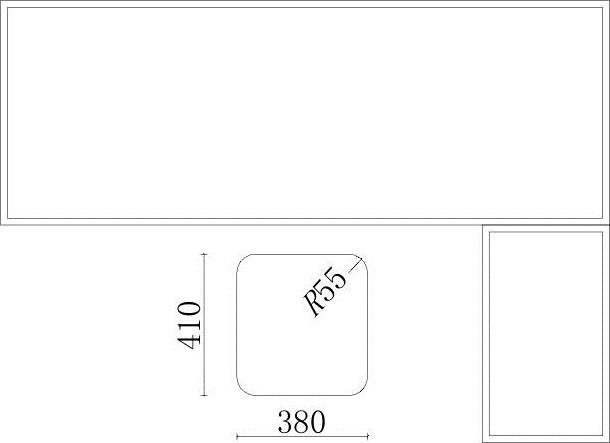

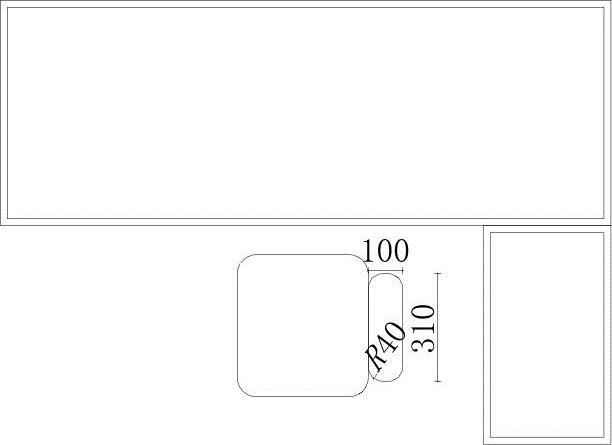

图3-62 绘制椅子的坐垫


图3-63 绘制椅子扶手

05调用MIRROR/MI镜像命令,将扶手进行镜像,并分别调用LINE/L直线命令和ARC/A圆弧命令,绘制座椅靠背,如图3-84所示。

06调用CIRCLE/C圆命令,绘制一个半径为70的圆,并调用OFFSET/O偏移命令,将该圆向外偏移50,如图3-85所示。

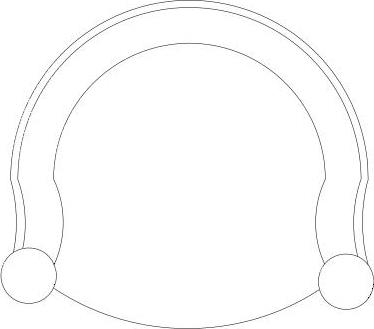

图3-64 绘制座椅靠背


图3-65 绘制圆

07调用LINE/L直线命令,绘制台灯平面示意图,如图3-86所示。(www.daowen.com)

08调用CIRCLE/C圆命令,绘制半径分别为190、240、250的同心圆。并调用LINE/L直线命令,绘制圆的直径。然后调用TRIM/TR修剪命令,对其进行修剪。最后调用ARC/A圆弧命令,绘制座椅背,造型如图3-87所示。

09调用CIRCLE/C圆命令和ARC/A圆弧命令,完成座椅的绘制,如图3-88所示。

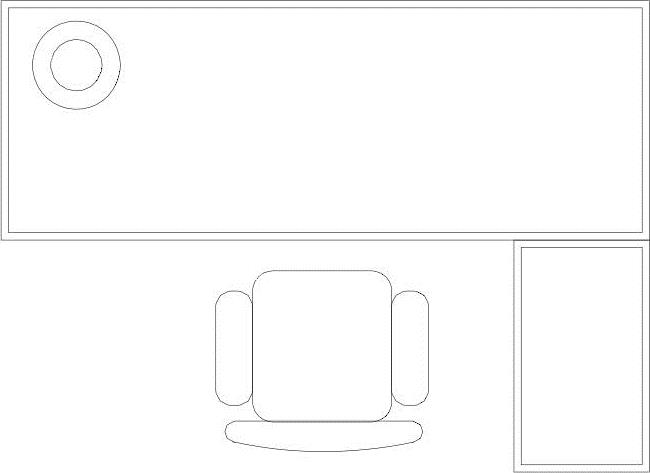

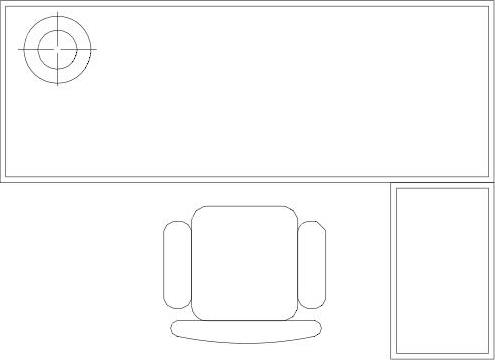

图3-66 绘制台灯平面图

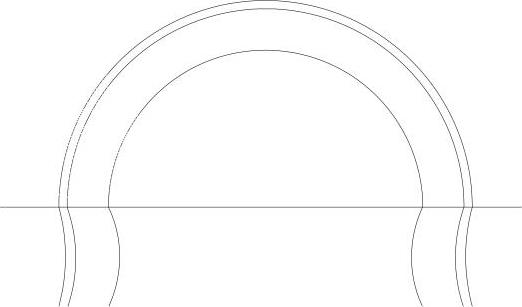

图3-67 绘制座椅背


图3-68 完成座椅的绘制

10调用COPY/CO复制命令,将绘制好的座椅进行复制,并放置在适当的位置,如图3-89所示。

11调用RECTANG/REC矩形命令,绘制尺寸为1460×1520的矩形,并调用OFFSET/O偏移命令,将该矩形向内分别偏移20、150、20,如图3-90所示。


图3-69 复制坐椅


图3-70 绘制地毯

12调用HATCH/H图案填充命令,对地毯和座椅进行图案填充,图案填充设置如图3-91所示,最后效果如图3-92所示。

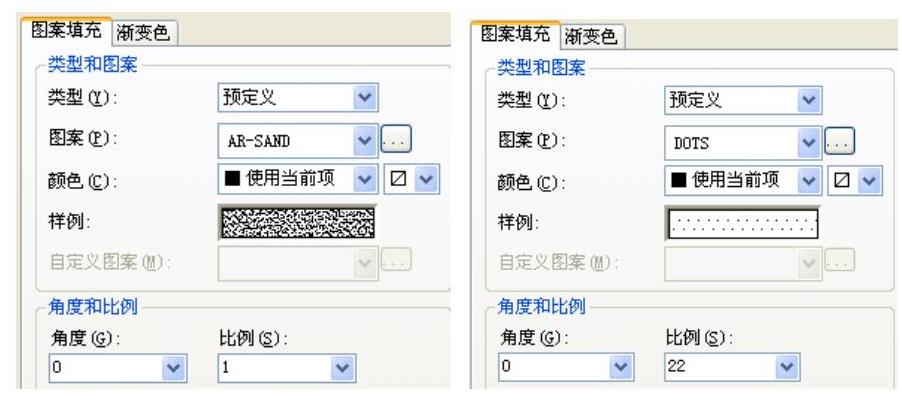

图3-71 地毯和座椅的图案填充设置

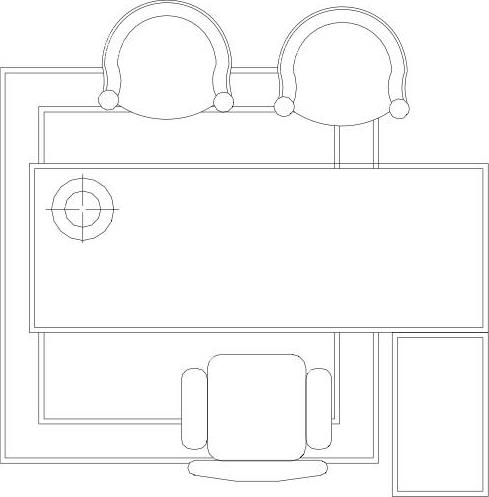

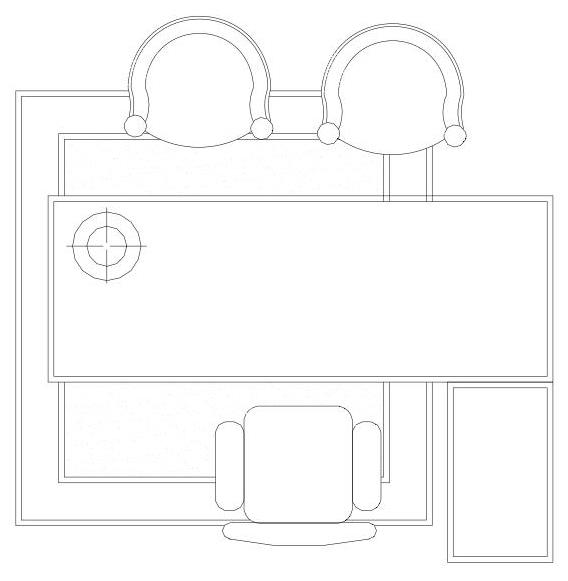

图3-72 完成办公组合桌椅
