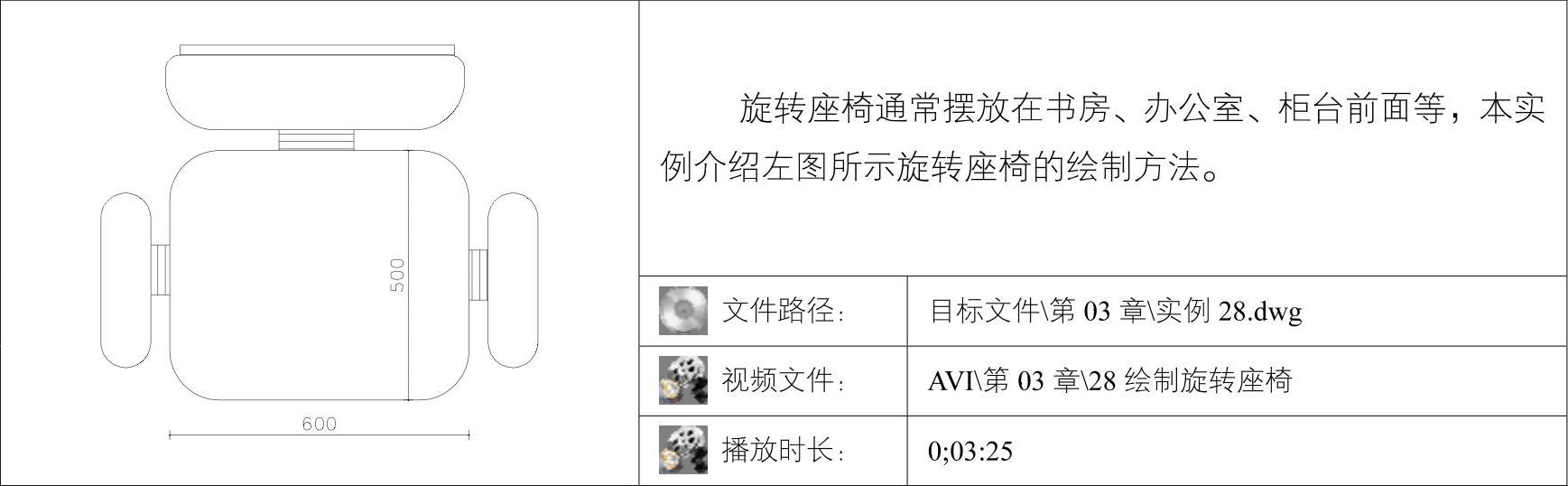

01绘制旋转座椅坐垫。调用RECTANG/REC矩形命令，绘制尺寸为600×500的矩形，圆角半径为100，如图3-24所示。
02调用RECTANG/REC矩形命令，绘制尺寸为600×150的矩形。并调用FILLET/F圆角命令，半径为100和30，并放置在适当的位置，如图3-25所示。
03调用RECTANG/REC矩形命令，绘制尺寸为350×100的矩形，并调用FILLET/F圆角命令，半径为50，如图3-26所示。

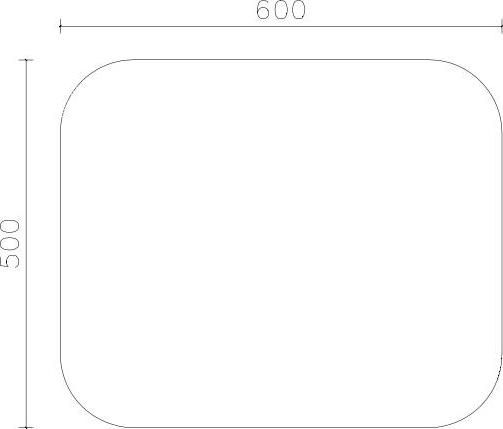

图3-24 绘制坐垫

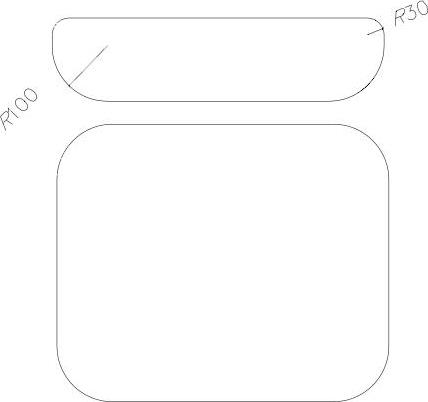

图3-25 绘制靠背

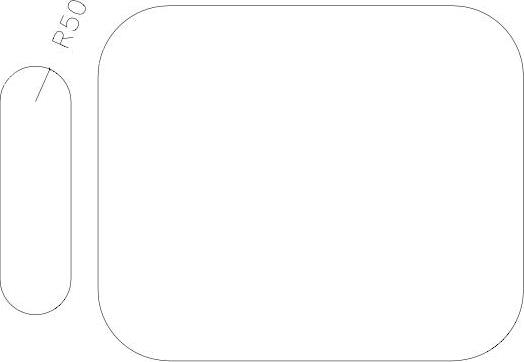

图3-26 绘制扶手
04调用MIRROR/MI镜像命令，将扶手进行镜像，并调用LINE/L直线命令绘制座椅之间的连接杆。并调用HATCH/H图案填充，具体参数设置如图3-27所示，其效果如图3-28所示。(www.daowen.com)

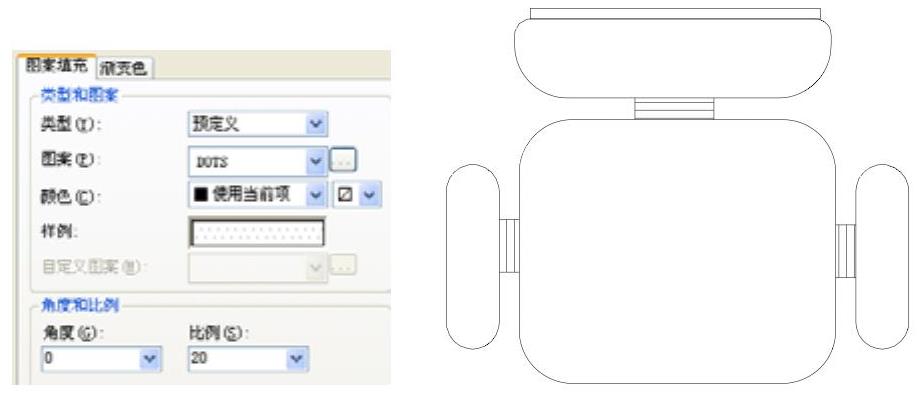

图3-27 图案填充参数设置

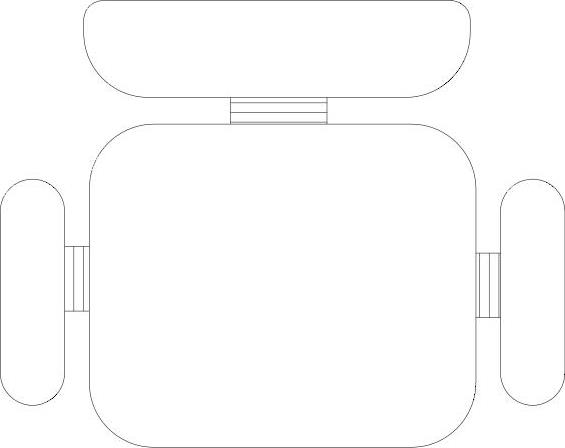

图3-28 镜像扶手并填充连接杆
05调用RECTANG/REC矩形命令，绘制尺寸为550×20的矩形，放置在座椅靠背后，如图3-29所示。
06调用HATCH/H图案填充命令，为座椅填充合适的图案，如图3-30所示，完成座椅的绘制。

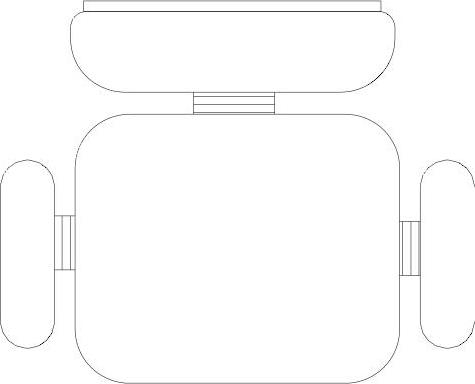

图3-29 绘制靠背后的构件
图3-30 图案填充
